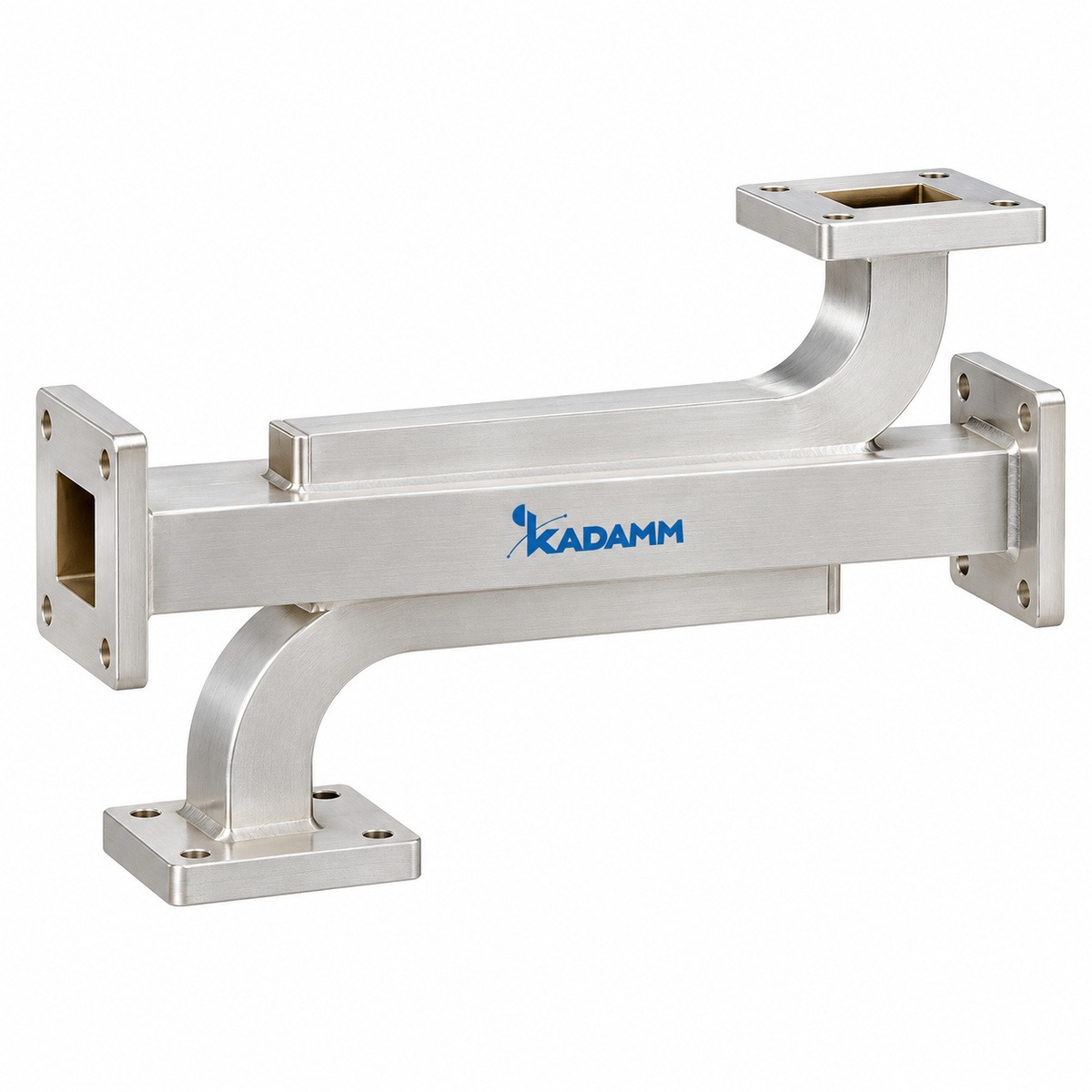

Ответвители направленные двухплечевые по широкой стенке KADAMM ОВ-ДШ

KADAMM ОВ-ДШ — волноводные ответвители и мосты производства KADAMM (КАДАММ).

В серии 14 исполнений, общий охват частот — 2,17 – 40 ГГц.

Внутри серии ОВ-ДШ меняются частоты, КСВН, волновод, фланец — по ним и выбирают исполнение.

Направленный ответвитель отводит заданную часть мощности в боковой канал и почти не мешает основному тракту: при ответвлении 20 дБ основная линия теряет на нём всего около 0,04 дБ, при 10 дБ — около 0,46 дБ. Боковой канал различает направление волны, поэтому ответвитель измеряет и падающую, и отражённую мощность.

Разброс по исполнениям ОВ-ДШ: КСВН — 1,08–1,1. Значения для конкретного артикула — в таблице исполнений.

В волноводном ответвителе или мосте KADAMM ОВ-ДШ основной и боковой волноводы связаны через отверстия или щели в общей стенке. Расстояние между отверстиями подобрано так, что волны в боковом плече складываются только для одного направления распространения — отсюда направленность узла.

Переходное ослабление показывает, какая доля мощности уходит в боковой канал.

Узел KADAMM ОВ-ДШ — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Сводка по всем исполнениям KADAMM ОВ-ДШ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Все 14 исполнений серии ОВ-ДШ с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Исполнения серии KADAMM ОВ-ДШ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Задача. В тракте подряд стоят два исполнения KADAMM ОВ-ДШ с наибольшим в серии КСВН 1,1.

Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.

Сколько исполнений ОВ-ДШ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

В поставку каждого исполнения KADAMM ОВ-ДШ входят:

Техническое описание серии ОВ-ДШ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ОВ-ДШ или соседней серии.

• КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
• Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
• Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.

Обозначения и размеры соответствуют стандартам:

• ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
• ГОСТ 18238-72 — термины линий передачи СВЧ
• ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
• ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Когда брать соседнюю серию: нужны частоты выше, чем у ОВ-ДШ — KADAMM ОВ-КР; нужны частоты ниже, чем у ОВ-ДШ — KADAMM ОВ-П.
