Направленные ответвители KADAMM (КАДАММ) серии ОНД-ДС: отбирают часть мощности из основного тракта в боковой канал.
О серии

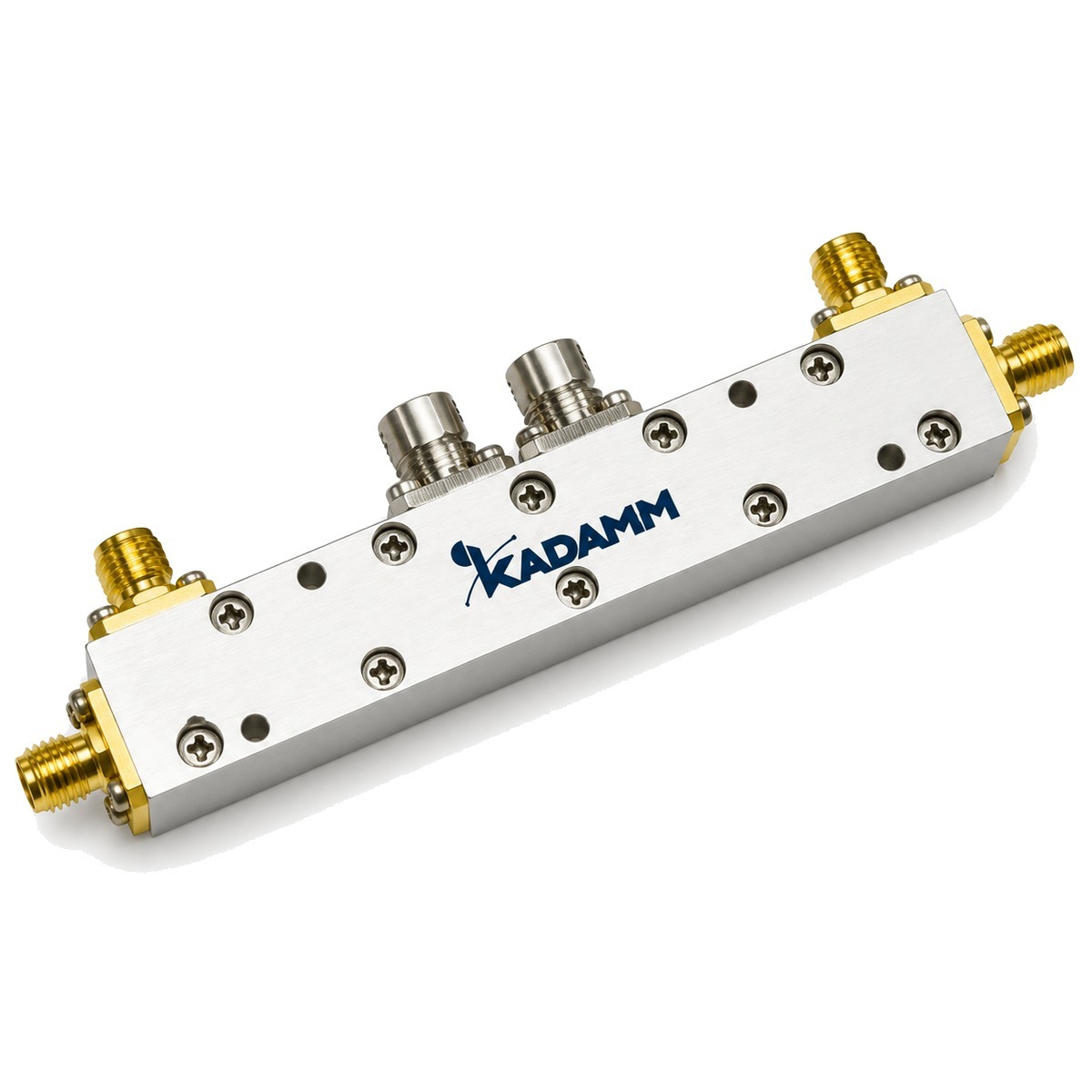

KADAMM ОНД-ДС — направленные ответвители производства KADAMM (КАДАММ).
В серии 1 исполнение, общий охват частот — 2 – 4 ГГц. Подключение — N.
Направленный ответвитель отводит заданную часть мощности в боковой канал и почти не мешает основному тракту: при ответвлении 20 дБ основная линия теряет на нём всего около 0,04 дБ, при 10 дБ — около 0,46 дБ. Боковой канал различает направление волны, поэтому ответвитель измеряет и падающую, и отражённую мощность.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Направленный ответвитель KADAMM ОНД-ДС состоит из основной линии и связанной с ней вспомогательной: через связь в боковое плечо уходит малая, заранее известная доля мощности. Связь направленная: в боковое плечо попадает в основном волна, бегущая в одну сторону, поэтому по ответвлённому сигналу можно отдельно оценить падающую и отражённую мощность.
Переходное ослабление задаёт долю ответвляемой мощности, направленность — насколько хорошо отделены прямая и обратная волны.
Конструкция и материалы
Изделие KADAMM ОНД-ДС собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.
Ключевые особенности
1 исполнение, 1 рабочая полоса. Самая широкая полоса — 2–4 ГГц у KADAMM ОНД-2000/4000-400-40-N-SMA.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ОНД-ДС: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 2–4 |
| Переходное ослабление, дБ | 40±1,5 |
| Мощность, Вт | 400 |
| Вносимые потери, дБ, не более | 0,5 |
| Направленность, дБ, не менее | 10 |
| КСВН, не более | 1,3 |
| Соединитель | N&SMA |
| Габаритные размеры, мм | 50×50×22,6 |
Как читать характеристики
Таблица исполнений
Все 1 исполнение серии ОНД-ДС с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул |
|---|
| KADAMM ОНД-2000/4000-400-40-N-SMA |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии ОНД-ДС и что из этого следует для монтажа.
Применение
Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.
Все исполнения ОНД-ДС работают на участке 1–4 ГГц (L, S).
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ОНД-ДС входят:
Техническое описание серии ОНД-ДС — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ОНД-ДС или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ОНД-ДС | Направленные ответвители двусторонние | 2 – 4 ГГц | 1 | N |
| KADAMM ОНД-ДН | Направленные ответвители двунаправленные | 9 кГц – 67 ГГц | 171 | N&SMA, SMA, N, 2,92 мм |
| KADAMM ОН | Направленные ответвители однонаправленные | 9 кГц – 86 ГГц | 318 | SMA, N&SMA, N, 2,92 мм |
| KADAMM ОН-К | Направленные ответвители коаксиальные | 30 МГц – 40 ГГц | 39 | N, SMA и 2,92 мм |
| KADAMM ОН-К-ВМ | Направленные ответвители коаксиальные высокой мощности | 800 МГц – 18 ГГц | 15 | N, SMA, 5339, 7/16 |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ОНД-ДН.
