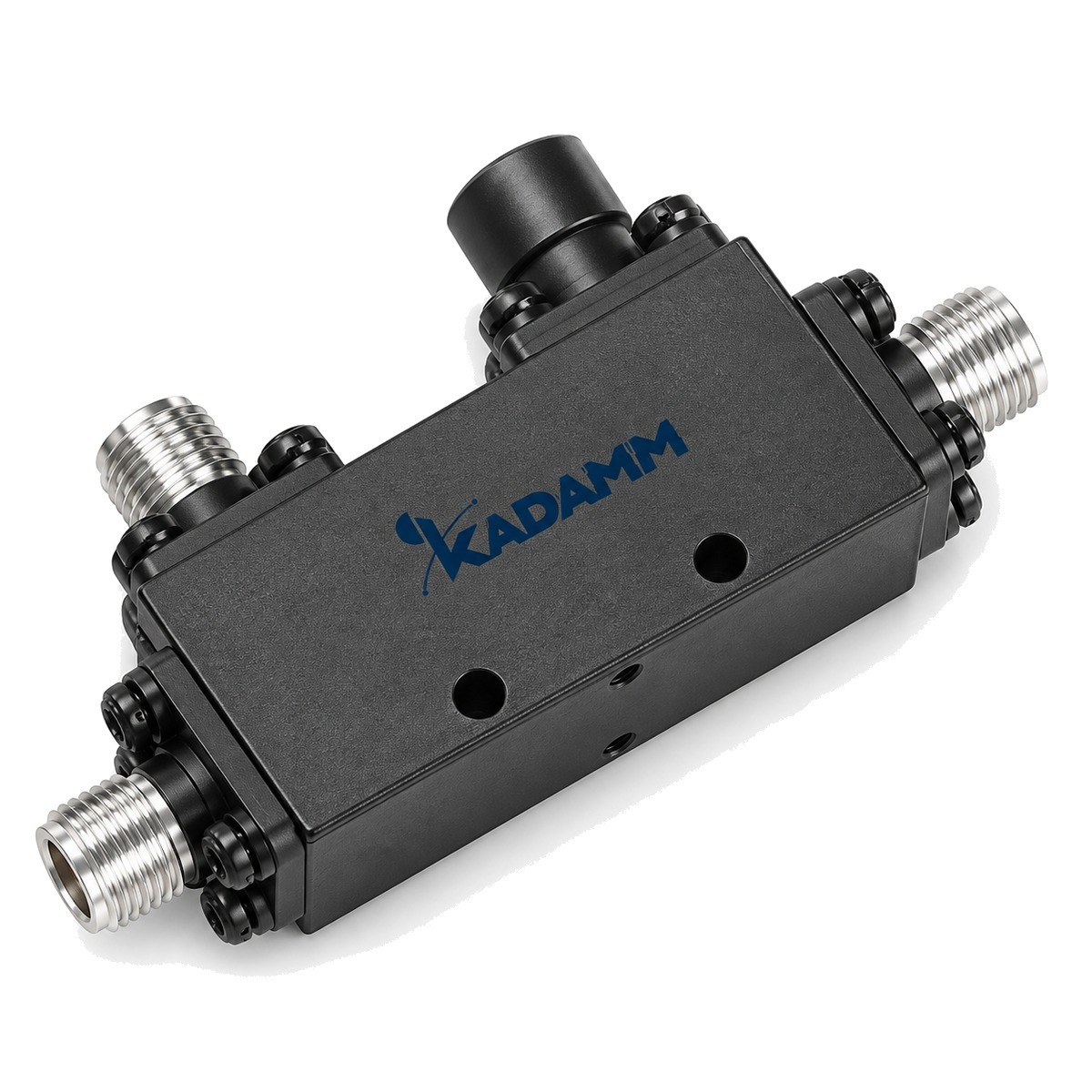

Направленные ответвители однонаправленные KADAMM ОН
Направленные ответвители KADAMM (КАДАММ) серии ОН: отбирают часть мощности из основного тракта в боковой канал.
9 кГц – 86 ГГцисполнений 318мощность до 600 Втвносимые потери от 0,2 дБ
▤
Подберём Направленные ответвители однонаправленные ОН под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →9 кГц – 86 ГГц
охват частот серии
318
исполнений
до 600 Вт
мощность
от 0,2 дБ
вносимые потери
О серии
KADAMM ОН — направленные ответвители производства KADAMM (КАДАММ).
В серии 318 исполнений, общий охват частот — 9 кГц – 86 ГГц. Подключение — SMA, N&SMA, N, 2,92 мм.
Внутри серии ОН меняются частоты, переходное ослабл., мощность, потери, направленность, КСВН — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии ОН идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ОН-0,1/10-20-SMA(Р) работает в полосе 0,1–10 МГц.
Направленный ответвитель отводит заданную часть мощности в боковой канал и почти не мешает основному тракту: при ответвлении 20 дБ основная линия теряет на нём всего около 0,04 дБ, при 10 дБ — около 0,46 дБ. Боковой канал различает направление волны, поэтому ответвитель измеряет и падающую, и отражённую мощность.
Разброс по исполнениям ОН: вносимое ослабление — 0,2–6,1 дБ; КСВН — 1,15–2,5 (при КСВН 2,5 отражается около 18 % мощности); мощность — 0,3–600 Вт. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Ответвитель — основа контроля мощности и измерения отражения без разрыва тракта.
Принцип работы
Направленный ответвитель KADAMM ОН состоит из основной линии и связанной с ней вспомогательной: через связь в боковое плечо уходит малая, заранее известная доля мощности. Связь направленная: в боковое плечо попадает в основном волна, бегущая в одну сторону, поэтому по ответвлённому сигналу можно отдельно оценить падающую и отражённую мощность.
Переходное ослабление задаёт долю ответвляемой мощности, направленность — насколько хорошо отделены прямая и обратная волны.
Конструкция и материалы
Изделие KADAMM ОН собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
✓
0,1 МГц – 86 ГГц318 исполнений, 131 рабочая полоса. Самая широкая полоса — 10 МГц – 26,5 ГГц у KADAMM ОН-10/26500-16-SMA(Р).
✓
Потери от 0,2 дБМеньше всего потерь — у KADAMM ОН-1/10-150-20-SMA, KADAMM ОН-10/500-100-50-N-SMA и ещё 2 исполнения.
✓
До 600 ВтНаибольшую мощность держат KADAMM ОН-0,009/250-600-50-N-SMA, KADAMM ОН-1000/6000-600-30-N-SMA и ещё 21 исполнение.
✓
КСВН от 1,15Лучшее согласование в серии — у KADAMM ОН-470/860-500-30-7/16(в)-7/16, KADAMM ОН-470/860-500-40-7/16(в)-7/16 и ещё 2 исполнения.
✓
Корпус от 26×15×11 ммСамое компактное исполнение — KADAMM ОН-20000/50000-10-10-2,4.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ОН: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0,1 МГц – 86 ГГц |
| Переходное ослабл., дБ | от 5 до 60 |
| Мощность, Вт | от 0,3 до 600 |
| Потери, дБ | от 0,2 до 6,1 |
| Направленность, дБ | от 7 до 25 |
| КСВН | от 1,15 до 2,5 |
| Соединитель | 16 вариантов — по таблице исполнений |
| Габариты, мм | от 26×15×11 до 166×66×35 |
| Рабочая температура, °C | -20–+70 — KADAMM ОН-1500/1700-30-SMA; -40–+80 — KADAMM ОН-27000/32000-10-2,92, KADAMM ОН-27000/32000-20-2,92, KADAMM ОН-27000/32000-6-2,92, KADAMM ОН-6000/26500-10-2,92; -40–+85 — KADAMM ОН-5000/10000-6-SMA |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ОН — 910–920 МГц, самая широкая — 10 МГц – 26,5 ГГц.
Вносимые потериПри 0,2 дБ до выхода доходит 95,5 % мощности, при 6,1 дБ — 24,5 %. Остальное уходит в тепло внутри изделия и в отражение.
КСВНПри КСВН 1,15 отражается 0,49 % падающей мощности, при КСВН 2,5 — 18,4 %.
МощностьВ столбце «Мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 0,3 до 600 Вт. Для импульсного режима допустимый уровень уточняют отдельно.
НаправленностьНасколько ответвитель отличает прямую волну от обратной; от неё зависит точность измерения отражённой мощности.
Переходное ослаблениеДоля мощности, уходящая в боковое плечо: чем больше децибел, тем меньше ответвляется.
Таблица исполнений
Все 318 исполнений серии ОН с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного; направленность — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Переходное ослабл., дБ | Мощность, Вт | Потери, дБ | Направленность, дБ | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ОН-0,009/250-600-50-N-SMA | 9K–0,25 | 50±2 | 600 | 0,4 | 16 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОН-0,009/400-500-50-N-SMA | 9K–0,4 | 50±2 | 500 | 0,6 | 16 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОН-0,009/50-200-50-N-SMA | 9K–0,05 | 50±1 | 200 | 0,5 | 16 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОН-0,1/10-20-SMA(Р) | 0,0001–0,01 | 20 | 30 | 0,4 | 20 | 1,2 | SMA (розетка) | — |
| KADAMM ОН-1/10-150-20-SMA | 0,001–0,01 | 20±0,5 | 150 | 0,2 | 20 | 1,2 | SMA | 50,8×51×22,35 |
| KADAMM ОН-10/1000-1-11-SMA | 0,01–1 | 11±2 | 1 | 1,8 | 13 | 1,5 | SMA | 32×32×10 |
| KADAMM ОН-10/26500-16-SMA(Р) | 0,01–26,5 | 16 (16±0,7 в 0,6–5 ГГц) | — | 1,2 (0,01–5 ГГц); 2 (5–26,5 ГГц) | 18 (0,6–5 ГГц); 10 (5–26,5 ГГц) | 1,3 (0,01–5 ГГц); 1,5 (5–26,5 ГГц) | SMA (розетка) | — |
| KADAMM ОН-10/500-100-50-N-SMA | 0,01–0,5 | 50±1,5 | 100 | 0,2 | 18 | 1,2 | N&SMA | 49×44×26 |
| KADAMM ОН-10/6000-0,3-16-N | 0,01–6 | 16±1,2 | 0,3 | 2,5 | 15 | 1,5 | N | 100,4×33,1×21,36 |
| KADAMM ОН-100/110-10-10-SMA | 0,1–0,11 | 10±1 | 10 | 1 | 20 | 1,2 | SMA | 107×44×14 |
| KADAMM ОН-100/700-10-10-SMA | 0,1–0,7 | 10±2 | 10 | 0,9 | 12 | 1,3 | SMA | 250×66×15 |
| KADAMM ОН-1000/12400-16-SMA(Р) | 1–12,4 | 16 | 20 | 1,5 | 18 | 1,35 | SMA (розетка) | — |
| KADAMM ОН-1000/12400-30-20-SMA | 1–12,4 | 20±1 | 30 | 0,87 | 15 | 1,5 | SMA | 90×15,5×11 |
| KADAMM ОН-1000/18000-16-SMA(Р) | 1–18 | 16 | 20 | 1,6 | 12 | 1,5 | SMA (розетка) | — |
| KADAMM ОН-1000/18000-250-30-N-SMA | 1–18 | 30±1,2 | 250 | 0,8 | 10 | 1,6 | N&SMA | 107,6×30×43,4 |
| KADAMM ОН-1000/18000-250-40-N-SMA | 1–18 | 40±1,2 | 250 | 0,8 | 10 | 1,6 | N&SMA | 107,6×30×43,4 |
| KADAMM ОН-1000/18000-30 | 1–18 | 10, 20, 30 | 30 | 1,5 | 10 | 1,6 | SMA | 90×15,5×11 |
| KADAMM ОН-1000/18000-30-6-SMA | 1–18 | 6±0,6 | 30 | 2,5 | 15 | 1,5 | SMA | 88,9×17,8×12,7 |
| KADAMM ОН-1000/18000-400-30-N-SMA | 1–18 | 30±1,2 | 400 | 0,8 | 10 | 1,6 | N&SMA | 107,6×30×43,4 |
| KADAMM ОН-1000/18000-50-20-SMA | 1–18 | 20±1 | 50 | 1,2 | 12 | 1,6 | SMA | 73×15×11 |
| KADAMM ОН-1000/26500-30-10-SMA | 1–26,5 | 10±0,5 | 30 | 1,8 | 13 | 1,6 | SMA | 88,9×17,8×12,7 |
| KADAMM ОН-1000/26500-30-20-SMA | 1–26,5 | 20±1,5 | 30 | 2,2 | 10 | 1,7 | SMA | 84×15×11 |
| KADAMM ОН-1000/26500-30-30-SMA | 1–26,5 | 30±0,8 | 30 | 1,1 | 13 | 1,5 | SMA | 88,9×17,8×12,7 |
| KADAMM ОН-1000/26500-30-6-SMA | 1–26,5 | 6±0,7 | 30 | 2,8 | 13 | 1,6 | SMA | 88,9×17,8×12,7 |
| KADAMM ОН-1000/4000-30-10-SMA | 1–4 | 10 | 30 | 1 | 20 | 1,3 | SMA | 73×15×11 |
| KADAMM ОН-1000/4000-30-20-SMA | 1–4 | 20 | 30 | 1 | 20 | 1,3 | SMA | 73×15×11 |
| KADAMM ОН-1000/4000-30-30-SMA | 1–4 | 30 | 30 | 0,5 | 20 | 1,3 | SMA | 73×15×11 |
| KADAMM ОН-1000/4000-50-20-SMA | 1–4 | 20±1 | 50 | 0,5 | 18 | 1,3 | SMA | 73×15×11 |
| KADAMM ОН-1000/4000-6 | 1–4 | 6±0,7 | уточняйте у менеджера | 0,4 | 20 | 1,2 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОН-1000/40000-20-30-2,92 | 1–40 | 30±1,2 | 20 | 1,9 | 9 | 1,7 | 2,92 мм | 88,9×17,8×12,7 |
| KADAMM ОН-1000/40000-20-6-2,92 | 1–40 | 6±0,8 | 20 | 3,8 | 10 | 1,7 | 2,92 мм | 88,9×17,8×12,7 |
| KADAMM ОН-1000/40000-30-10-2,92 | 1–40 | 10±1,2 | 30 | 2,8 | 10 | 1,7 | 2,92 мм | 84×15×11 |
| KADAMM ОН-1000/40000-30-16-2,92 | 1–40 | 16±1,5 | 30 | 2,6 | 10 | 1,7 | 2,92 мм | 84×15×11 |
| KADAMM ОН-1000/40000-30-20-2,92 | 1–40 | 20±1,2 | 30 | 2,8 | 10 | 1,7 | 2,92 мм | 84×15×11 |
| KADAMM ОН-1000/44000-1-10-2,4 | 1–44 | 10 | 1 | 2,5 | 10 | 2 | 2,4 мм | 90,2×18,5×13,5 |
| KADAMM ОН-1000/50000-20-10-2,4 | 1–50 | 10±1 | 20 | 3,5 | 8 | 1,8 | 2,4 мм | 88,9×17,8×12,7 |
| KADAMM ОН-1000/50000-20-20-2,4 | 1–50 | 20±2 | 20 | 3,0 | 9 | 1,8 | 2,4 мм | 88,9×17,8×12,7 |
| KADAMM ОН-1000/6000-100-10-N | 1–6 | 10±0,8 | 100 | 0,8 | 10 | 1,4 | N | 100×22×24 |
| KADAMM ОН-1000/6000-100-15-N | 1–6 | 15±1,5 | 100 | 0,8 | 15 | 1,4 | N | 120×22×30 |
| KADAMM ОН-1000/6000-100-40-N-SMA | 1–6 | 40±1 | 100 | 0,4 | 12 | 1,8 | N&SMA | 92×38×25,4 |
| KADAMM ОН-1000/6000-300-30-N-SMA | 1–6 | 30±1,5 | 300 | 0,6 | 16 | 1,35 | N&SMA | 100×26×22 |
| KADAMM ОН-1000/6000-600-30-N-SMA | 1–6 | 30±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 107×30×43,4 |
| KADAMM ОН-1000/6000-600-40-N-SMA | 1–6 | 40±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 107×30×43,4 |
| KADAMM ОН-1000/67000-20-10-1,85 | 1–67 | 10±3,5 | 20 | 3,8 | 8 | 1,9 | 1,85 мм | 62,9×16×12,7 |
| KADAMM ОН-1000/8000-30-30-SMA | 1–8 | 30±1,2 | 30 | 0,8 | 15 | 1,5 | SMA | 73×15×11 |
| KADAMM ОН-10000/67000-20-1.85-F(Р) | 10–67 | 20 | 20 | 2,3 | 7 | 2 | 1,85 мм (розетка) | — |
| KADAMM ОН-10750/12750-50-20-SMA | 10,75–12,75 | 20±1 | 50 | 0,6 | 15 | 1,3 | SMA | 33×15×11 |
| KADAMM ОН-10750/12750-50-30-SMA | 10,75–12,75 | 30±1 | 50 | 0,5 | 15 | 1,4 | SMA | 33×15×11 |
| KADAMM ОН-12000/13000-10-6-SMA | 12–13 | 6±1 | 10 | 0,8 | 12 | 1,5 | SMA | 56×15×11 |
| KADAMM ОН-12000/18000-50-30-SMA | 12–18 | 30±1 | 50 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-12400/18000-50-10-SMA | 12,4–18 | 10±1 | 50 | 0,8 | 12 | 1,4 | SMA | 33×15×11 |
| KADAMM ОН-12400/18000-50-20-SMA | 12,4–18 | 20±1 | 50 | 0,8 | 12 | 1,4 | SMA | 33×15×11 |
| KADAMM ОН-1290/1310-100-10-N | 1,29–1,31 | 10±1 | 100 | 0,8 | 20 | 1,3 | N | 120×40×16,5 |
| KADAMM ОН-1290/1310-100-20-N | 1,29–1,31 | 20±1 | 100 | 0,5 | 20 | 1,3 | N | 120×40×16,5 |
| KADAMM ОН-1290/1310-100-6-N | 1,29–1,31 | 6±1 | 100 | 1,8 | 20 | 1,3 | N | 120×40×16,5 |
| KADAMM ОН-1290/1310-70-10-N | 1,29–1,31 | 10±1 | 70 | 0,8 | 20 | 1,3 | N | 120×40×16,5 |
| KADAMM ОН-1290/1310-70-6-N | 1,29–1,31 | 6±1 | 70 | 1,8 | 20 | 1,3 | N | 120×40×16,5 |
| KADAMM ОН-130/470-50-6-SMA | 0,13–0,47 | 6±1,2 | 50 | 0,7 | 20 | 1,25 | SMA | 412×15×11 |
| KADAMM ОН-14000/15000-50-10-SMA | 14–15 | 10±1 | 50 | 0,6 | 15 | 1,4 | SMA | 33×15×11 |
| KADAMM ОН-14000/15000-50-20-SMA | 14–15 | 20±1 | 50 | 0,6 | 15 | 1,4 | SMA | 33×15×11 |
| KADAMM ОН-1500/1700-30-SMA | 1,5–1,7 | 30±1,0 | 10 | 0,4 | 18 | 1,3 | SMA (розетка) | 73×15×11 |
| KADAMM ОН-18000/26500-30-6-SMA | 18–26,5 | 6±0,5 | 30 | 2,3 | 14 | 1,5 | SMA | 31,8×17,8×12,7 |
| KADAMM ОН-18000/31000-30-20-2,92 | 18–31 | 20±1 | 30 | 1,4 | 12 | 1,6 | 2,92 мм | 28×15×11 |
| KADAMM ОН-18000/40000-20-6-2,92 | 18–40 | 6±0,7 | 20 | 2,6 | 12 | 1,7 | 2,92 мм | 31,8×17,8×12,7 |
| KADAMM ОН-18000/40000-30-10-2,92 | 18–40 | 10±1 | 30 | 1,6 | 10 | 1,6 | 2,92 мм | 28×15×11 |
| KADAMM ОН-18000/40000-30-20-2,92 | 18–40 | 20±1 | 30 | 1,1 | 12 | 1,6 | 2,92 мм | 28×15×11 |
| KADAMM ОН-18000/40000-30-30-2,92 | 18–40 | 30±1 | 30 | 1 | 10 | 1,6 | 2,92 мм | 28×15×11 |
| KADAMM ОН-18000/50000-20-10-2,4 | 18–50 | 10±0,7 | 20 | 1,8 | 9 | 1,8 | 2,4 мм | 31,8×15,9×12,7 |
| KADAMM ОН-18000/50000-20-20-2,4 | 18–50 | 20±0,8 | 20 | 1,5 | 8 | 1,8 | 2,4 мм | 31,8×15,9×12,7 |
| KADAMM ОН-18000/67000-12-10-1,85 | 18–67 | 10±1 | 12 | 2,5 | 7 | 1,9 | 1,85 мм | 31,8×15,9×12,7 |
| KADAMM ОН-20/1000-150-50-SMA | 0,02–1 | 50±1 | 150 | 0,4 | 20 | 1,5 | SMA | 51×50,8×22,35 |
| KADAMM ОН-20/1000-50-10,5-N | 0,02–1 | 10,5±1 | 50 | 0,84 | 18 | 1,5 | N | 50,8×50,8×22,35 |
| KADAMM ОН-20/1000-50-10,5-SMA | 0,02–1 | 10,5±1 | 50 | 0,84 | 18 | 1,5 | SMA | 50,8×51×22,35 |
| KADAMM ОН-20/1000-50-20-N | 0,02–1 | 20±1,5 | 50 | 0,65 | 18 | 1,5 | N | 50,8×50,8×22,35 |
| KADAMM ОН-20/1000-50-20-SMA | 0,02–1 | 20±1,5 | 50 | 0,65 | 18 | 1,5 | SMA | 50,8×51×22,35 |
| KADAMM ОН-200/2000-50-30-SMA | 0,2–2 | 30±1,5 | 50 | 0,8 | 15 | 1,3 | SMA | 270×20×11 |
| KADAMM ОН-200/300-500-40-N | 0,2–0,3 | 40±1,5 | 500 | 0,3 | 16 | 1,2 | N | 51×38,1×27,6 |
| KADAMM ОН-200/6000-30-SMA(Р) | 0,2–6 | 30±1,25 (0,2–0,8 ГГц); 30±1 (0,8–6 ГГц) | 80 | 1,2 | 10 | 1,3 | SMA (розетка) | — |
| KADAMM ОН-2000/12000-30-10-SMA | 2–12 | 10 | 30 | 1,1 | 12 | 1,5 | SMA | 51×16×11 |
| KADAMM ОН-2000/18000-200-50-N-SMA | 2–18 | 50±2 | 200 | 0,6 | 10 | 1,6 | N&SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/18000-250-40-N-SMA | 2–18 | 40±1 | 250 | 0,6 | 10 | 1,6 | N&SMA | 80,7×35×20 |
| KADAMM ОН-2000/18000-30-10-SMA | 2–18 | 10 | 30 | 1 | 12 | 1,6 | SMA | 43×15×11 |
| KADAMM ОН-2000/18000-30-20-SMA | 2–18 | 20 | 30 | 1 | 12 | 1,6 | SMA | 43×15×11 |
| KADAMM ОН-2000/18000-30-30-SMA | 2–18 | 30 | 30 | 1 | 10 | 1,6 | SMA | 43×15×11 |
| KADAMM ОН-2000/18000-30-6-SMA | 2–18 | 6±0,6 | 30 | 2,3 | 15 | 1,6 | SMA | 57,2×17,8×12,7 |
| KADAMM ОН-2000/18000-40-N(Р) | 2–18 | 40 | 500 | 0,5 | 10 | 1,5 | N (розетка) | — |
| KADAMM ОН-2000/18000-400-30-N-SMA | 2–18 | 30±1 | 400 | 0,6 | 10 | 1,6 | N&SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/2500-500-40-N-SMA | 2–2,5 | 40 | 500 | 0,4 | 15 | 1,4 | N&SMA | 44×26×22 |
| KADAMM ОН-2000/26500-30-10-SMA | 2–26,5 | 10±0,5 | 30 | 1,5 | 13 | 1,5 | SMA | 57,2×17,8×12,7 |
| KADAMM ОН-2000/26500-30-20-SMA | 2–26,5 | 20±0,5 | 30 | 1 | 14 | 1,5 | SMA | 57,2×17,8×12,7 |
| KADAMM ОН-2000/26500-30-30-SMA | 2–26,5 | 30±0,6 | 30 | 1 | 13 | 1,5 | SMA | 57,2×17,8×12,7 |
| KADAMM ОН-2000/26500-30-6-SMA | 2–26,5 | 6±0,7 | 30 | 2,6 | 13 | 1,6 | SMA | 57,2×17,8×12,7 |
| KADAMM ОН-2000/3000-50-20-SMA | 2–3 | 20 | 50 | 0,5 | 20 | 1,25 | SMA | 43×15×11 |
| KADAMM ОН-2000/4000-300-20-N-SMA | 2–4 | 20±1 | 300 | 0,4 | 18 | 1,35 | N&SMA | 44×26×22 |
| KADAMM ОН-2000/4000-400-40-N | 2–4 | 40±1,5 | 400 | 0,5 | 10 | 1,3 | N | 50×50×19,5 |
| KADAMM ОН-2000/4000-5-10-SMA | 2–4 | 10±1 | 5 | 1,0 | 25 (развязка ≥35) | 1,22 (возвратные потери ≥20 дБ; отвод ≥18 дБ) | SMA (розетка) | 54,9×22,6×14,2 |
| KADAMM ОН-2000/4000-50-10-N | 2–4 | 10±1 | 50 | 1 | 18 | 1,3 | N | 53×20×20 |
| KADAMM ОН-2000/4000-50-10-SMA | 2–4 | 10±1 | 50 | 1 | 18 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-2000/4000-50-20-N | 2–4 | 20±1 | 50 | 0,4 | 18 | 1,3 | N | 53×20×20 |
| KADAMM ОН-2000/4000-50-20-SMA | 2–4 | 20±1 | 50 | 0,4 | 18 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-2000/4000-50-30-N | 2–4 | 30±1 | 50 | 0,4 | 18 | 1,3 | N | 53×20×20 |
| KADAMM ОН-2000/4000-50-30-SMA | 2–4 | 30±1 | 50 | 0,4 | 18 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-2000/4000-500-50-N-SMA | 2–4 | 50±1,5 | 500 | 0,4 | 20 | 1,25 | N&SMA | 44×26×22 |
| KADAMM ОН-2000/40000-16-2,92(Р) | 2–40 | 16±1 | 50 | 1,6 | 10 | 1,6 | 2,92 мм (розетка) | — |
| KADAMM ОН-2000/40000-20-30-2,92 | 2–40 | 30±0,8 | 20 | 1,4 | 10 | 1,7 | 2,92 мм | 57,2×17,8×12,7 |
| KADAMM ОН-2000/40000-20-6-2,92 | 2–40 | 6±0,8 | 20 | 3,6 | 10 | 1,7 | 2,92 мм | 57,2×17,8×12,7 |
| KADAMM ОН-2000/40000-30-10-2,92 | 2–40 | 10±1,5 | 30 | 2 | 10 | 1,7 | 2,92 мм | 48×15×11 |
| KADAMM ОН-2000/40000-30-16-2,92 | 2–40 | 6±1,2 | 30 | 1,5 | 10 | 1,7 | 2,92 мм | 48×15×11 |
| KADAMM ОН-2000/40000-30-20-2,92 | 2–40 | 20±1,5 | 30 | 1,5 | 10 | 1,6 | 2,92 мм | 48×15×11 |
| KADAMM ОН-2000/50000-20-10-2,4 | 2–50 | 10±0,8 | 20 | 2,1 | 9 | 1,8 | 2,4 мм | 57,2×17,8×12,7 |
| KADAMM ОН-2000/50000-20-20-2,4 | 2–50 | 20±1,1 | 20 | 2 | 8 | 1,8 | 2,4 мм | 57,2×17,8×12,7 |
| KADAMM ОН-2000/6000-250-40-N-SMA | 2–6 | 40±2 | 250 | 0,6 | 11,5 | 1,3 | N&SMA | 50×50×22,5 |
| KADAMM ОН-2000/6000-600-30-N-SMA | 2–6 | 30±0,7 | 600 | 0,4 | 15 | 1,3 | N&SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/6000-600-40-N-SMA | 2–6 | 40±0,7 | 600 | 0,4 | 15 | 1,3 | N&SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/67000-10-16-1,85 | 2–67 | 16±4 | 10 | 3,5 | 8 | 2 | 1,85 мм | 62,9×15×11 |
| KADAMM ОН-2000/67000-12-10-1,85 | 2–67 | 10±1,2 | 12 | 2,7 | 7 | 1,9 | 1,85 мм | 57,2×17,8×12,7 |
| KADAMM ОН-2000/8000-250-30-N-SMA | 2–8 | 30±0,8 | 250 | 0,4 | 14 | 1,4 | N&SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/8000-250-40-N-SMA | 2–8 | 40±0,8 | 250 | 0,4 | 14 | 1,4 | N&SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/8000-30-17-SMA | 2–8 | 17± 1,0 dB | 30 | 0,8 | 14 | 1,3 | SMA | — |
| KADAMM ОН-2000/8000-50-10-SMA | 2–8 | 10±1 | 50 | 1,2 | 16 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-2000/8000-50-20-SMA | 2–8 | 20±1 | 50 | 0,45 | 20 | 1,25 | SMA | 43×15×11 |
| KADAMM ОН-2000/8000-50-30-SMA | 2–8 | 30±1 | 50 | 0,4 | 20 | 1,2 | SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/8000-50-6-SMA | 2–8 | 6±1 | 50 | 0,2 | 18 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-2000/8000-500-30-N-SMA | 2–8 | 30±1 | 500 | 0,6 | 14 | 1,5 | N&SMA | 60×40×22 |
| KADAMM ОН-2000/8000-600-30-N-SMA | 2–8 | 30±0,8 | 600 | 0,4 | 14 | 1,4 | N&SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/8000-600-40-N-SMA | 2–8 | 40±0,8 | 600 | 0,4 | 14 | 1,4 | N&SMA | 86,7×30×43,4 |
| KADAMM ОН-2000/9000-5-10-SMA | 2–9 | 10±1 | 5 | 1,0 | 18 | 1,3 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ОН-20000/50000-10-10-2,4 | 20–50 | 10±1,2 | 10 | 1,8 | 10 | 1,9 | 2,4 мм | 26×15×11 |
| KADAMM ОН-20000/50000-10-20-2,4 | 20–50 | 20±1,2 | 10 | 1,6 | 10 | 1,9 | 2,4 мм | 26×15×11 |
| KADAMM ОН-20000/50000-10-30-2,4 | 20–50 | 30±1,2 | 10 | 1,2 | 8 | 1,9 | 2,4 мм | 26×15×11 |
| KADAMM ОН-2200/2300-20-10-N | 2,2–2,3 | 10±1 | 20 | 0,5 | 20 | 1,3 | N | 55×30×19 |
| KADAMM ОН-2200/2300-20-20-N | 2,2–2,3 | 20±1 | 20 | 0,5 | 20 | 1,3 | N | 55×30×19 |
| KADAMM ОН-2300/2600-500-40-N-SMA | 2,3–2,6 | 40±0,5 | 500 | 0,4 | 20 | 1,25 | N&SMA | 44×26×22 |
| KADAMM ОН-2400/5800-50-12-N | 2,4–5,8 | 12± 1,0 dB | 50 | 1,1 | 15 | 1,4 | N | — |
| KADAMM ОН-2400/5800-50-5-N | 2,4–5,8 | 5± 1,0 dB | 50 | 2,4 | 15 | 1,4 | N | — |
| KADAMM ОН-2400/5800-50-7-N | 2,4–5,8 | 7± 1,0 dB | 50 | 1,9 | 15 | 1,4 | N | — |
| KADAMM ОН-2500/6000-50-6-SMA | 2,5–6 | 6±1 | 50 | 0,8 | 20 | 1,2 | SMA | 43×15×11 |
| KADAMM ОН-26000/30000-30-10-2,92 | 26–30 | 10±1 | 30 | 1,6 | 12 | 1,6 | 2,92 мм | 28×15×11 |
| KADAMM ОН-26000/30000-30-20-2,92 | 26–30 | 20±1 | 30 | 1,6 | 12 | 1,6 | 2,92 мм | 28×15×11 |
| KADAMM ОН-26000/30000-30-30-2,92 | 26–30 | 30±1 | 30 | 1,6 | 12 | 1,6 | 2,92 мм | 28×15×11 |
| KADAMM ОН-26500/40000-20-6-2,92 | 26,5–40 | 6±0,7 | 20 | 2,6 | 12 | 1,7 | 2,92 мм | 31,8×17,8×12,7 |
| KADAMM ОН-26500/67000-12-10-1,85 | 26,5–67 | 10±1 | 12 | 2,5 | 7 | 1,9 | 1,85 мм | 31,8×15,9×12,7 |
| KADAMM ОН-2700/3100-200-40-N-SMA | 2,7–3,1 | 40±2 | 200 | 0,3 | 18 | 1,3 | N&SMA | 44×26×22 |
| KADAMM ОН-27000/32000-10-2,92 | 27–32 | 10±1,0 | 20 | 1,6 (без учёта ответвления 0,45 дБ) | 12 | 1,6 | 2,92 мм (розетка) | 28×15×11 |
| KADAMM ОН-27000/32000-20-2,92 | 27–32 | 20±1,0 | 20 | 1,6 | 12 | 1,6 | 2,92 мм (розетка) | 28×15×11 |
| KADAMM ОН-27000/32000-6-2,92 | 27–32 | 6±1,2 | 10 | 1,5 (без учёта ответвления 1,25 дБ) | 10 | 1,6 | 2,92 мм (розетка) | 28×15×11 |
| KADAMM ОН-30/1000-50-20-SMA | 0,03–1 | 20±1,5 | 50 | 0,65 | 20 | 1,5 | SMA | 50,8×51×22,35 |
| KADAMM ОН-300/18000-30-10-SMA | 0,3–18 | 10±0,8 | 30 | 2 | 13 | 1,4 | SMA | 178×23×15,4 |
| KADAMM ОН-300/18000-30-20-SMA | 0,3–18 | 20±0,8 | 30 | 1,4 | 13 | 1,4 | SMA | 178×23×15,4 |
| KADAMM ОН-300/18000-30-6-SMA | 0,3–18 | 6±0,8 | 30 | 3 | 13 | 1,4 | SMA | 178×23×15,4 |
| KADAMM ОН-300/2400-30-10-SMA | 0,3–2,4 | 10 | 30 | 1 | 18 | 1,3 | SMA | 115×15,5×11 |
| KADAMM ОН-300/2400-30-20-SMA | 0,3–2,4 | 20 | 30 | 1 | 18 | 1,3 | SMA | 115×15,5×11 |
| KADAMM ОН-300/2400-30-30-SMA | 0,3–2,4 | 30 | 30 | 1 | 18 | 1,3 | SMA | 115×15,5×11 |
| KADAMM ОН-300/26500-30-10-SMA | 0,3–26,5 | 10±0,9 | 30 | 2,7 | 11 | 1,5 | SMA | 178×23×15,4 |
| KADAMM ОН-300/26500-30-6-SMA | 0,3–26,5 | 6±0,9 | 30 | 3,5 | 11 | 1,5 | SMA | 178×23×15,4 |
| KADAMM ОН-300/4000-50-30-SMA | 0,3–4 | 30±1,5 | 50 | 1 | 12 | 1,4 | SMA | 186×20×11 |
| KADAMM ОН-300/40000-20-30-2,92 | 0,3–40 | 30±1,2 | 20 | 4,2 | 10 | 1,7 | 2,92 мм | 178×23×15,4 |
| KADAMM ОН-300/6000-40-N(Р) | 0,3–6 | 40±1 | 600 | 0,5 | 15 | 1,3 | N (розетка) | — |
| KADAMM ОН-300/6000-600-30-N-SMA | 0,3–6 | 30±0,9 | 600 | 0,7 | 15 | 1,4 | N&SMA | 217,9×43,4×30 |
| KADAMM ОН-300/6000-600-40-N-SMA | 0,3–6 | 40±1 | 600 | 0,7 | 15 | 1,4 | N&SMA | 217,9×43,4×30 |
| KADAMM ОН-300/67000-12-20-1,85 | 0,3–67 | 20±2 | 12 | 6,1 | 7 | 1,9 | 1,85 мм | 178×23×15,4 |
| KADAMM ОН-300/800-50-30-SMA | 0,3–0,8 | 30±1 | 50 | 0,3 | 10 | 1,2 | SMA | 180×15×11 |
| KADAMM ОН-300/8000-20-20-SMA | 0,3–8 | 20±1 | 20 | 1,3 | 18 | 1,35 | SMA | 152,4×18,54×12,7 |
| KADAMM ОН-3000/6000-10-20-SMA | 3–6 | 20±1 | 10 | 0,5 | 18 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-3400/4200-50-30-SMA | 3,4–4,2 | 30±1 | 50 | 0,5 | 15 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-3500/4500-10-20-SMA | 3,5–4,5 | 20±1 | 10 | 0,5 | 20 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-3800/4300-50-20-N | 3,8–4,3 | 20±1 | 50 | 0,5 | 20 | 1,3 | N | 20×20×53 |
| KADAMM ОН-400/1560-30-10-SMA | 0,4–1,56 | 10±1,5 | 30 | 1,1 | 20 | 1,3 | SMA | 115×15,5×11 |
| KADAMM ОН-400/18000-50-10-SMA | 0,4–18 | 10±1,5 | 50 | 1,5 | 10 | 1,8 | SMA | 113×15×11 |
| KADAMM ОН-400/18000-50-20-SMA | 0,4–18 | 20±1,5 | 50 | 1,5 | 10 | 1,8 | SMA | 113×15×11 |
| KADAMM ОН-400/20000-10-20-SMA | 0,4–20 | 20±1,5 | 10 | 1,5 | 8 | 1,5 | SMA | 137×15,5×11 |
| KADAMM ОН-400/20000-20-SMA(Р) | 0,4–20 | 20 | 30 | 1 | 12 | 1,35 | SMA (розетка) | — |
| KADAMM ОН-400/2500-10-10-SMA | 0,4–2,5 | 10 | 10 | 1 | 18 | 1,3 | SMA | 115×15,5×11 |
| KADAMM ОН-400/2500-10-20-SMA | 0,4–2,5 | 20 | 10 | 0,6 | 18 | 1,3 | SMA | 115×16×11 |
| KADAMM ОН-400/2500-10-30-SMA | 0,4–2,5 | 30 | 10 | 0,5 | 18 | 1,3 | SMA | 115×16×11 |
| KADAMM ОН-400/2700-200-40-N | 0,4–2,7 | 40±1,5 | 200 | 0,5 | 20 | 1,5 | N | 50×50×26 |
| KADAMM ОН-400/2700-400-40-N | 0,4–2,7 | 40±1,2 | 400 | 0,4 | 20 | 1,2 | N | 158×53×26 |
| KADAMM ОН-400/3000-10-20-SMA | 0,4–3 | 20±1 | 10 | 0,5 | 20 | 1,3 | SMA | 149×25×14 |
| KADAMM ОН-400/3000-300-50-SMA | 0,4–3 | 50±2,5 | 300 | 0,5 | 20 | 1,2 | SMA | 150×25×10 |
| KADAMM ОН-400/3900-100-20-N | 0,4–3,9 | 20±2 | 100 | 0,5 | 17 | 1,2 | N&SMA | 99×42×22,5 |
| KADAMM ОН-400/3900-150-15-N-SMA | 0,4–3,9 | 15±1,5 | 150 | 0,5 | 16 | 1,25 | N&SMA | 113×25×20 |
| KADAMM ОН-400/6000-600-30-N-SMA | 0,4–6 | 30±0,8 | 600 | 0,6 | 15 | 1,3 | N&SMA | 187,5×43,4×30 |
| KADAMM ОН-400/6000-600-40-N-SMA | 0,4–6 | 40±0,9 | 600 | 0,6 | 15 | 1,3 | N&SMA | 187,5×43,4×30 |
| KADAMM ОН-400/8000-250-30-N-SMA | 0,4–8 | 30±0,9 | 250 | 0,7 | 14 | 1,4 | N&SMA | 187,5×43,4×30 |
| KADAMM ОН-400/8000-250-40-N-SMA | 0,4–8 | 40±1 | 250 | 0,7 | 14 | 1,4 | N&SMA | 187,5×43,4×30 |
| KADAMM ОН-400/8000-600-30-N-SMA | 0,4–8 | 30±0,9 | 600 | 0,7 | 14 | 1,4 | N&SMA | 187,5×43,4×30 |
| KADAMM ОН-400/8000-600-40-N-SMA | 0,4–8 | 40±1 | 600 | 0,7 | 14 | 1,4 | N&SMA | 187,5×43,4×30 |
| KADAMM ОН-4000/12000-30-N(Р) | 4–12 | 30 | 600 | 0,3 | 12 | 1,35 | N (розетка) | — |
| KADAMM ОН-4000/12000-50-6-SMA | 4–12 | 6±1 | 50 | 1,2 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-4000/16000-30-10-SMA | 4–16 | 10±1,2 | 30 | 1,2 | 12 | 1,5 | SMA | 43×15×11 |
| KADAMM ОН-4000/18000-10 | 4–18 | 10±1 | — | 0,6 | 12 | 1,5 | уточняйте у менеджера | — |
| KADAMM ОН-4000/18000-20-10-SMA | 4–18 | 10±1 | 20 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-4000/18000-20-20-SMA | 4–18 | 20±1 | 20 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-4000/18000-20-30-SMA | 4–18 | 30±1 | 20 | 1 | 10 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-4000/18000-300-30-1,0 | 4–18 | 30±1,5 | 300 | 0,9 | 10 | 1,4 | N&SMA | 77,8×23,8×30,5 |
| KADAMM ОН-4000/18000-300-30-2,4 | 4–18 | 30±1,5 | 300 | 0,9 | 10 | 1,4 | N | 77,8×23,8×30,5 |
| KADAMM ОН-4000/18000-300-40-1,0 | 4–18 | 40±1,5 | 300 | 0,9 | 10 | 1,4 | N&SMA | 77,8×23,8×30,5 |
| KADAMM ОН-4000/18000-300-40-2,4 | 4–18 | 40±1,5 | 300 | 0,9 | 10 | 1,4 | N | 77,8×23,8×30,5 |
| KADAMM ОН-4000/30000-30-20-2,92 | 4–30 | 20±1 | 30 | 1,5 | 12 | 1,6 | 2,92 мм | 48×15×11 |
| KADAMM ОН-4000/50000-20-10-2,4 | 4–50 | 10±2 | 20 | 2 | 10 | 1,8 | 2,4 мм | 50,45×15×11 |
| KADAMM ОН-4000/6000-400-40-N | 4–6 | 40±1,5 | 400 | 0,6 | 10 | 1,3 | N&SMA | 50×50×19,5 |
| KADAMM ОН-4000/8000-50-10-SMA | 4–8 | 10±1 | 50 | 1 | 16 | 1,3 | SMA | 43×15×11 |
| KADAMM ОН-40000/67000-12-10-1,85 | 40–67 | 10±1 | 12 | 2,5 | 7 | 1,9 | 1,85 мм | 31,8×15,9×12,7 |
| KADAMM ОН-450/18000-9-SMA | 0,45–18 | 9±1,0 | 20 (отражённая 1) | 1,6 (без учёта ответвления 0,59 дБ) | 15 | 1,45 | SMA (розетка) | 113×17×11 |
| KADAMM ОН-450/2500-50-6-SMA | 0,45–2,5 | 6±1 | 50 | 0,8 | 18 | 1,2 | SMA | 112×17×11 |
| KADAMM ОН-450/6000-30-10-SMA | 0,45–6 | 10 | 30 | 1,2 | 12 | 1,5 | SMA | 115×16×11 |
| KADAMM ОН-450/6000-30-20-SMA | 0,45–6 | 20 | 30 | 1,2 | 12 | 1,5 | SMA | 115×16×11 |
| KADAMM ОН-450/6000-30-30-SMA | 0,45–6 | 30 | 30 | 1,2 | 12 | 1,5 | SMA | 115×16×11 |
| KADAMM ОН-470/860-500-30-7/16(в)-7/16 | 0,47–0,86 | 30±0,75 | 500 | 0,3 | 20 | 1,15 | 7/16 DIN m/f | 166×66×35 |
| KADAMM ОН-470/860-500-40-7/16(в)-7/16 | 0,47–0,86 | 40±0,75 | 500 | 0,3 | 20 | 1,15 | 7/16 DIN m/f | 166×66×35 |
| KADAMM ОН-470/860-500-50-7/16(в)-7/16 | 0,47–0,86 | 50±0,75 | 500 | 0,3 | 20 | 1,15 | 7/16 DIN m/f | 166×66×35 |
| KADAMM ОН-500/1000-30-10-SMA | 0,5–1 | 10 | 30 | 0,4 | 20 | 1,3 | SMA | 120×26×14 |
| KADAMM ОН-500/1000-30-20-SMA | 0,5–1 | 20 | 30 | 0,4 | 20 | 1,3 | SMA | 120×26×14 |
| KADAMM ОН-500/1000-30-30-SMA | 0,5–1 | 30 | 30 | 0,4 | 20 | 1,3 | SMA | 120×26×14 |
| KADAMM ОН-500/12000-80-20-SMA | 0,5–12 | 20±1 | 80 | 1 | 12 | 1,6 | SMA | 113×15×11 |
| KADAMM ОН-500/18000-20 | 0,5–18 | 20±1,5 | — | 1,2 | 10 | 1,6 | уточняйте у менеджера | — |
| KADAMM ОН-500/18000-250-30-N-SMA | 0,5–18 | 30±1,2 | 250 | 1 | 10 | 1,6 | N&SMA | 168,8×20×35 |
| KADAMM ОН-500/18000-250-40-N-SMA | 0,5–18 | 40±1,2 | 250 | 1 | 10 | 1,6 | N&SMA | 168,8×20×35 |
| KADAMM ОН-500/18000-30-6-SMA | 0,5–18 | 6±0,8 | 30 | 2,6 | 14 | 1,5 | SMA | 111,8×17,8×12,7 |
| KADAMM ОН-500/18000-40-SMA(Р) | 0,5–18 | 40 | 600 | 0,5 | 12 | 1,6 | SMA (розетка) | — |
| KADAMM ОН-500/18000-400-30-N-SMA | 0,5–18 | 30±1,2 | 400 | 1 | 10 | 1,6 | N&SMA | 174,8×30×43,4 |
| KADAMM ОН-500/18000-400-40-N-SMA | 0,5–18 | 40±1,2 | 400 | 1 | 10 | 1,6 | N&SMA | 174,8×30×43,4 |
| KADAMM ОН-500/18000-50-10-N | 0,5–18 | 10±1 | 50 | 1 | 15 | 1,4 | N | 116,5×17,5×23 |
| KADAMM ОН-500/18000-50-10-SMA | 0,5–18 | 10±1 | 50 | 1,6 | 10 | 1,6 | SMA | 113×15×11 |
| KADAMM ОН-500/18000-50-20-N | 0,5–18 | 20±1 | 50 | 1 | 15 | 1,4 | N | 116,5×17,5×23 |
| KADAMM ОН-500/18000-50-20-SMA | 0,5–18 | 20±1 | 50 | 1,6 | 10 | 1,6 | SMA | 113×15×11 |
| KADAMM ОН-500/18000-50-30-N | 0,5–18 | 30±1,5 | 50 | 1 | 15 | 1,4 | N | 116,5×17,5×23 |
| KADAMM ОН-500/18000-50-30-SMA | 0,5–18 | 30±1,5 | 50 | 1,6 | 10 | 1,6 | SMA | 113×15×11 |
| KADAMM ОН-500/18500-20-10-SMA | 0,5–18,5 | 10±1 | 20 | 1,6 | 10 | 1,6 | SMA | 113×15×11 |
| KADAMM ОН-500/2000-10-15-SMA | 0,5–2 | 15±1 | 10 | 1 | 18 | 1,3 | SMA | 137×15,5×11 |
| KADAMM ОН-500/2000-30-10-SMA | 0,5–2 | 10 | 30 | 0,8 | 20 | 1,25 | SMA | 106×15,5×11 |
| KADAMM ОН-500/2000-30-20-SMA | 0,5–2 | 20 | 30 | 0,4 | 20 | 1,25 | SMA | 106×15,5×11 |
| KADAMM ОН-500/2000-30-30-SMA | 0,5–2 | 30 | 30 | 0,3 | 20 | 1,25 | SMA | 106×15,5×11 |
| KADAMM ОН-500/2000-50-30-SMA | 0,5–2 | 30±1 | 50 | 0,4 | 20 | 1,2 | SMA | 113×15×11 |
| KADAMM ОН-500/26500-30-10-SMA | 0,5–26,5 | 10±0,7 | 30 | 2,2 | 14 | 1,5 | SMA | 111,8×17,8×12,7 |
| KADAMM ОН-500/26500-30-20-SMA | 0,5–26,5 | 20±0,7 | 30 | 1,4 | 14 | 1,5 | SMA | 111,8×17,8×12,7 |
| KADAMM ОН-500/26500-30-30-SMA | 0,5–26,5 | 30±1 | 30 | 1,3 | 13 | 1,6 | SMA | 111,8×17,8×12,7 |
| KADAMM ОН-500/26500-30-6-SMA | 0,5–26,5 | 6±0,8 | 30 | 2,9 | 13 | 1,6 | SMA | 111,8×17,8×12,7 |
| KADAMM ОН-500/3000-500-60-N-SMA | 0,5–3 | 60±2 | 500 | 0,4 | 16 | 1,4 | N&SMA | 50×44×26 |
| KADAMM ОН-500/40000-10-2,92(Р) | 0,5–40 | 10 | 20 | 3,2 | 10 | 1,6 | 2,92 мм (розетка) | — |
| KADAMM ОН-500/40000-20-10-2,92 | 0,5–40 | 10±1 | 20 | 2,9 | 10 | 1,7 | 2,92 мм | 111,8×17,8×12,7 |
| KADAMM ОН-500/40000-20-20-2,92 | 0,5–40 | 20±1 | 20 | 2,6 | 10 | 1,7 | 2,92 мм | 111,8×17,8×12,7 |
| KADAMM ОН-500/40000-20-6-2,92 | 0,5–40 | 6±1 | 20 | 3,9 | 10 | 1,7 | 2,92 мм | 111,8×17,8×12,7 |
| KADAMM ОН-500/50000-10-2,4(Р) | 0,5–50 | 10 | 20 | 3,5 | 10 | 1,6 | 2,4 мм (розетка) | — |
| KADAMM ОН-500/50000-20-10-2,4 | 0,5–50 | 10±1,2 | 20 | 3,6 | 8 | 1,8 | 2,4 мм | 111,8×17,8×12,7 |
| KADAMM ОН-500/50000-20-20-2,4 | 0,5–50 | 20±1,2 | 20 | 3,3 | 8 | 1,8 | 2,4 мм | 111,8×17,8×12,7 |
| KADAMM ОН-500/6000-10 | 0,5–6 | 10±1 | уточняйте у менеджера | 0,5 | 18 | 1,2 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОН-500/6000-200-40-N | 0,5–6 | 40±2 | 200 | 0,6 | 15 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОН-500/6000-200-40-SMA | 0,5–6 | 40±2 | 200 | 0,6 | 15 | 1,5 | S | 38,1×38,1×27,6 |
| KADAMM ОН-500/6000-30-20-SMA | 0,5–6 | 20±1 | 30 | 0,6 | 18 | 1,25 | SMA | 113×15×11 |
| KADAMM ОН-500/6000-30-30-SMA | 0,5–6 | 30±1,5 | 30 | 1 | 18 | 1,4 | SMA | 113×17×11 |
| KADAMM ОН-500/6000-300-40-N | 0,5–6 | 40±2 | 300 | 0,6 | 15 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОН-500/6000-600-30-N-SMA | 0,5–6 | 30±0,7 | 600 | 0,6 | 15 | 1,3 | N&SMA | 174,8×30×43,4 |
| KADAMM ОН-500/6000-600-40-N-SMA | 0,5–6 | 40±0,8 | 600 | 0,6 | 15 | 1,3 | N&SMA | 174,8×30×43,4 |
| KADAMM ОН-500/8000-250-30-N-SMA | 0,5–8 | 30±0,8 | 250 | 0,7 | 14 | 1,4 | N&SMA | 174,8×30×43,4 |
| KADAMM ОН-500/8000-250-40-N-SMA | 0,5–8 | 40±0,9 | 250 | 0,7 | 14 | 1,4 | N&SMA | 174,8×30×43,4 |
| KADAMM ОН-500/8000-50-10-SMA | 0,5–8 | 10±1 | 50 | 1,2 | 15 | 1,4 | SMA | 113×15×11 |
| KADAMM ОН-500/8000-50-20-SMA | 0,5–8 | 20±1 | 50 | 1,2 | 12 | 1,5 | SMA | 113×15×11 |
| KADAMM ОН-500/8000-600-30-N-SMA | 0,5–8 | 30±0,8 | 600 | 0,7 | 14 | 1,4 | N&SMA | 174,8×30×43,4 |
| KADAMM ОН-500/8000-600-40-N-SMA | 0,5–8 | 40±0,9 | 600 | 0,7 | 14 | 1,4 | N&SMA | 174,8×30×43,4 |
| KADAMM ОН-5000/10000-6-SMA | 5–10 | 6±1 | 10 | 2 | 15 | 1,35 | SMA (розетка) | 33×15×11 |
| KADAMM ОН-600/3000-200-20-N-SMA | 0,6–3 | 20±1,2 | 200 | 0,7 | 16 | 1,35 | N&SMA | 120×26×22 |
| KADAMM ОН-600/3000-500-40-N-SMA | 0,6–3 | 40±1 | 500 | 0,35 | 16 | 1,5 | N&SMA | 80×40×22 |
| KADAMM ОН-600/40000-30-10-2,92 | 0,6–40 | 10±2,8 | 30 | 3,8 | 8 | 1,8 | 2,92 мм | 154×15×11 |
| KADAMM ОН-600/6000-50-10-SMA | 0,6–6 | 10±1 | 50 | 1 | 15 | 1,3 | SMA | 112×17×12,7 |
| KADAMM ОН-600/6000-50-20-SMA | 0,6–6 | 20±1,2 | 50 | 0,8 | 18 | 1,3 | SMA | 113×15×11 |
| KADAMM ОН-600/6000-50-30-SMA | 0,6–6 | 30±1 | 50 | 0,5 | 15 | 1,3 | SMA | 100×15×11 |
| KADAMM ОН-6000/18000-200-30-N-SMA | 6–18 | 30±1,5 | 200 | 0,5 | 10 | 1,8 | N&SMA | 30×38×25,4 |
| KADAMM ОН-6000/18000-250-30-N-SMA | 6–18 | 30±1 | 250 | 0,5 | 10 | 1,6 | N&SMA | 69,7×20×35 |
| KADAMM ОН-6000/18000-250-40-N-SMA | 6–18 | 40±1 | 250 | 0,5 | 10 | 1,6 | N&SMA | 69,7×20×35 |
| KADAMM ОН-6000/18000-30-6-SMA | 6–18 | 6±0,5 | 30 | 2 | 15 | 1,4 | SMA | 31,8×17,8×12,7 |
| KADAMM ОН-6000/18000-400-40-N-SMA | 6–18 | 40±1 | 400 | 0,5 | 10 | 1,6 | N&SMA | 75,7×30×43,4 |
| KADAMM ОН-6000/18000-50-10-SMA | 6–18 | 10±1 | 50 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-6000/18000-50-20-SMA | 6–18 | 20±1 | 50 | 0,6 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-6000/18000-50-30-SMA | 6–18 | 30±1 | 50 | 0,6 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-6000/18200-30-10-SMA | 6–18,2 | 10±1 | 30 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-6000/18200-30-30-SMA | 6–18,2 | 30±1 | 30 | 0,6 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-6000/18200-30-6-SMA | 6–18,2 | 6±1 | 30 | 1,2 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-6000/26500-10-2,92 | 6–26,5 | 10±1,0 | 20 | 1,0 (без учёта ответвления 0,45 дБ) | 12 | 1,6 | 2,92 мм (розетка) | 28×15×11 |
| KADAMM ОН-6000/26500-30-10-SMA | 6–26,5 | 10±0,6 | 30 | 1,3 | 13 | 1,4 | SMA | 31,8×15,9×12,7 |
| KADAMM ОН-6000/26500-30-20-SMA | 6–26,5 | 20±0,5 | 30 | 0,7 | 15 | 1,4 | SMA | 31,8×15,9×12,7 |
| KADAMM ОН-6000/26500-30-30-SMA | 6–26,5 | 30±0,7 | 30 | 0,8 | 13 | 1,5 | SMA | 31,8×15,9×12,7 |
| KADAMM ОН-6000/26500-30-6-SMA | 6–26,5 | 6±0,6 | 30 | 2,3 | 14 | 1,5 | SMA | 31,8×17,8×12,7 |
| KADAMM ОН-6000/40000-20-10-2,92 | 6–40 | 10±0,7 | 20 | 1,6 | 10 | 1,6 | 2,92 мм | 31,8×15,9×12,7 |
| KADAMM ОН-6000/40000-20-20-2,92 | 6–40 | 20±0,7 | 20 | 1,3 | 10 | 1,6 | 2,92 мм | 31,8×15,9×12,7 |
| KADAMM ОН-6000/40000-20-30-2,92 | 6–40 | 30±0,7 | 20 | 1,0 | 10 | 1,7 | 2,92 мм | 31,8×15,9×12,7 |
| KADAMM ОН-6000/40000-20-6-2,92 | 6–40 | 6±0,8 | 20 | 2,6 | 10 | 1,7 | 2,92 мм | 31,8×17,8×12,7 |
| KADAMM ОН-6000/50000-20-10-2,4 | 6–50 | 10±0,8 | 20 | 1,9 | 8 | 1,8 | 2,4 мм | 31,8×15,9×12,7 |
| KADAMM ОН-6000/67000-12-10-1,85 | 6–67 | 10±1,1 | 12 | 2,5 | 7 | 1,9 | 1,85 мм | 31,8×15,9×12,7 |
| KADAMM ОН-6500/11500-20-20-SMA | 6,5–11,5 | 20±1 | 20 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-65000/86000-20-10-1,0 | 65–86 | 10±3 | 20 | 2 | 12 | 2,5 | 1,0 мм | 70×40×13 |
| KADAMM ОН-70/500-100-10-N | 0,07–0,5 | 10± 2,5 dB | 100 | 0,9 | 12 | 1,3 | N | — |
| KADAMM ОН-700/18000-250-30-N-SMA | 0,7–18 | 30±1,2 | 250 | 0,9 | 10 | 1,6 | N&SMA | 144,3×30×43,3 |
| KADAMM ОН-700/18000-250-40-N-SMA | 0,7–18 | 40±1,2 | 250 | 0,9 | 10 | 1,6 | N&SMA | 144,3×30×43,3 |
| KADAMM ОН-700/6000-50-20-N | 0,7–6 | 20±1 | 50 | 1 | 12 | 1,3 | N | 125×20×20 |
| KADAMM ОН-700/6000-50-20-SMA | 0,7–6 | 20±1 | 50 | 0,7 | 16 | 1,3 | SMA | 115×16×11 |
| KADAMM ОН-700/6000-600-30-N-SMA | 0,7–6 | 30±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 144,3×30×43,3 |
| KADAMM ОН-700/6000-600-40-N-SMA | 0,7–6 | 40±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 144,3×30×43,3 |
| KADAMM ОН-7000/12400-50-10-SMA | 7–12,4 | 10±1 | 50 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-7000/12400-50-20-SMA | 7–12,4 | 20±1 | 50 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-7000/12400-50-30-SMA | 7–12,4 | 30±1 | 50 | 1 | 12 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-7000/7300-60-30-SMA | 7–7,3 | 30±1 | 60 | 0,5 | 16 | 1,5 | SMA | 33×15×11 |
| KADAMM ОН-80/1000-250-40-N | 0,08–1 | 40±1 | 250 | 0,3 | 16 | 1,2 | N | 120×55,9×30 |
| KADAMM ОН-80/1000-250-40-SMA | 0,08–1 | 40±1 | 250 | 0,3 | 16 | 1,15 | SMA | 50,8×51×22,35 |
| KADAMM ОН-80/1000-600-60-N-SMA | 0,08–1 | 60±1 | 600 | 0,4 | 20 | 1,2 | N&SMA | 152,4×80×30 |
| KADAMM ОН-80/420-50-20-N-1,0 | 0,08–0,42 | 20±1 | 50 | 0,4 | 20 | 1,25 | N&BNC | 50,8×51×22,35 |
| KADAMM ОН-80/420-50-40-N-1,0 | 0,08–0,42 | 40±1 | 50 | 0,4 | 20 | 1,25 | N&BNC | 50,8×51×22,35 |
| KADAMM ОН-800/2700-50-10-SMA | 0,8–2,7 | 10±1 | 50 | 1 | 18 | 1,2 | SMA | 112×17×12,7 |
| KADAMM ОН-800/3500-200-40-N | 0,8–3,5 | 40±1,5 | 200 | 0,35 | 18 | 1,4 | N | 50×50×26 |
| KADAMM ОН-800/6000-400-20-N-SMA | 0,8–6 | 20±1 | 400 | 0,5 | 14 | 1,5 | N&SMA | 80×40×22 |
| KADAMM ОН-8000/12000-40-15-SMA | 8–12 | 15±1 | 40 | 0,8 | 12 | 1,5 | SMA | 43×15×11 |
| KADAMM ОН-8000/12400-100-30-N | 8–12,4 | 30±1 | 100 | 0,4 | 10 | 1,4 | N | 60×30×24 |
| KADAMM ОН-8000/40000-10 | 8–40 | 10±1,0 | — | 1,1 | 12 | 1,6 | уточняйте у менеджера | — |
| KADAMM ОН-8000/40000-20 | 8–40 | 20±1,0 | — | 1 | 12 | 1,6 | уточняйте у менеджера | — |
| KADAMM ОН-8000/40000-30 | 8–40 | 30±1,0 | — | 1,5 | 10 | 1,6 | уточняйте у менеджера | — |
| KADAMM ОН-8000/8400-20-10-N | 8–8,4 | 10±1 | 20 | 1 | 12 | 1,6 | N | 47×22×19 |
| KADAMM ОН-8000/8400-20-20-N | 8–8,4 | 20±1 | 20 | 1 | 12 | 1,6 | N | 47×22×19 |
| KADAMM ОН-910/920-300-30-SMA | 0,91–0,92 | 30±0,5 | 300 | 0,2 | 20 | 1,2 | SMA | 50×20×10 |
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 185 исполнений, в том числе KADAMM ОН-10/26500-16-SMA(Р) и KADAMM ОН-10/6000-0,3-16-N.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ОН-1/10-150-20-SMA, KADAMM ОН-10/500-100-50-N-SMA и ещё 2 исполнения. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,24 дБ, у остальных — 1 дБ.
4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 26×15×11 до 166×66×35 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.
5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Исполнения серии KADAMM ОН по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ОН-10750/12750-50-30-SMA: что происходит с сигналом 50 Вт на входе.
1Потери 0,5 дБ: на выходе 50 Вт × 10^(−0,5/10) = 44,56 Вт; разница 5,44 Вт рассеивается в изделии или отражается.
2КСВН 1,4: коэффициент отражения (1,4 − 1) / (1,4 + 1) = 0,167, назад уходит 2,8 % — 1,389 Вт.
3Два исполнения с КСВН 2,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,5 − 1) / (2,5 + 1) = 0,857; суммарный КСВН (1 + 0,857) / (1 − 0,857) = 13, отражается 73,5 % мощности.
4С исполнениями, у которых КСВН 1,15, та же пара даёт не больше 1,32 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.
Контроль мощности передатчика
Измерение отражённой волны
Подмешивание сигнала
Сколько исполнений ОН работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 252 исполнения ОН, например KADAMM ОН-10/26500-16-SMA(Р). В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ka работают 285 исполнений ОН, например KADAMM ОН-10/26500-16-SMA(Р). В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 228 исполнений ОН, например KADAMM ОН-10/26500-16-SMA(Р). В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд ОН пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Изделия KADAMM ОН включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
✓Посадочное место берут по габаритам выбранного исполнения: в серии ОН они меняются от 26×15×11 до 166×66×35 мм.
Документация и поставка
В поставку каждого исполнения KADAMM ОН входят:
✓Направленный ответвитель
✓Паспорт изделия
Техническое описание серии ОН — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ОН или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Направленность — разница уровней в боковом плече при прямой и обратной волне.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ОН | Направленные ответвители однонаправленные | 9 кГц – 86 ГГц | 318 | SMA, N&SMA, N, 2,92 мм |
| KADAMM ОН-К | Направленные ответвители коаксиальные | 30 МГц – 40 ГГц | 39 | N, SMA и 2,92 мм |
| KADAMM ОН-К-ВМ | Направленные ответвители коаксиальные высокой мощности | 800 МГц – 18 ГГц | 15 | N, SMA, 5339, 7/16 |
| KADAMM ОНД-ДН | Направленные ответвители двунаправленные | 9 кГц – 67 ГГц | 171 | N&SMA, SMA, N, 2,92 мм |
| KADAMM ОНД-ДС | Направленные ответвители двусторонние | 2 – 4 ГГц | 1 | N |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ОН-К.
Когда выбирают Направленные ответвители однонаправленные KADAMM ОН: Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Направленные ответвители и мосты →
Подбор исполнения KADAMM ОН под ваш тракт
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
