Направленные ответвители KADAMM (КАДАММ) серии ОН-К: отбирают часть мощности из основного тракта в боковой канал.
О серии
KADAMM ОН-К — направленные ответвители производства KADAMM (КАДАММ).
В серии 40 исполнений, общий охват частот — до 40 ГГц. Подключение — N, SMA и 2,92 мм.
Внутри серии ОН-К меняются частоты, переходное ослабление, потери, направленность, КСВН, соединители — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии ОН-К идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ОН-0/18000-20-SMA(р) работает в полосе 0–18 ГГц.
Направленный ответвитель отводит заданную часть мощности в боковой канал и почти не мешает основному тракту: при ответвлении 20 дБ основная линия теряет на нём всего около 0,04 дБ, при 10 дБ — около 0,46 дБ. Боковой канал различает направление волны, поэтому ответвитель измеряет и падающую, и отражённую мощность.
Разброс по исполнениям ОН-К: вносимое ослабление — 0,3–1,5 дБ; КСВН — 1,25–1,5 (при КСВН 1,5 отражается около 4 % мощности). Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Направленный ответвитель KADAMM ОН-К состоит из основной линии и связанной с ней вспомогательной: через связь в боковое плечо уходит малая, заранее известная доля мощности. Связь направленная: в боковое плечо попадает в основном волна, бегущая в одну сторону, поэтому по ответвлённому сигналу можно отдельно оценить падающую и отражённую мощность.
Переходное ослабление задаёт долю ответвляемой мощности, направленность — насколько хорошо отделены прямая и обратная волны.
Конструкция и материалы

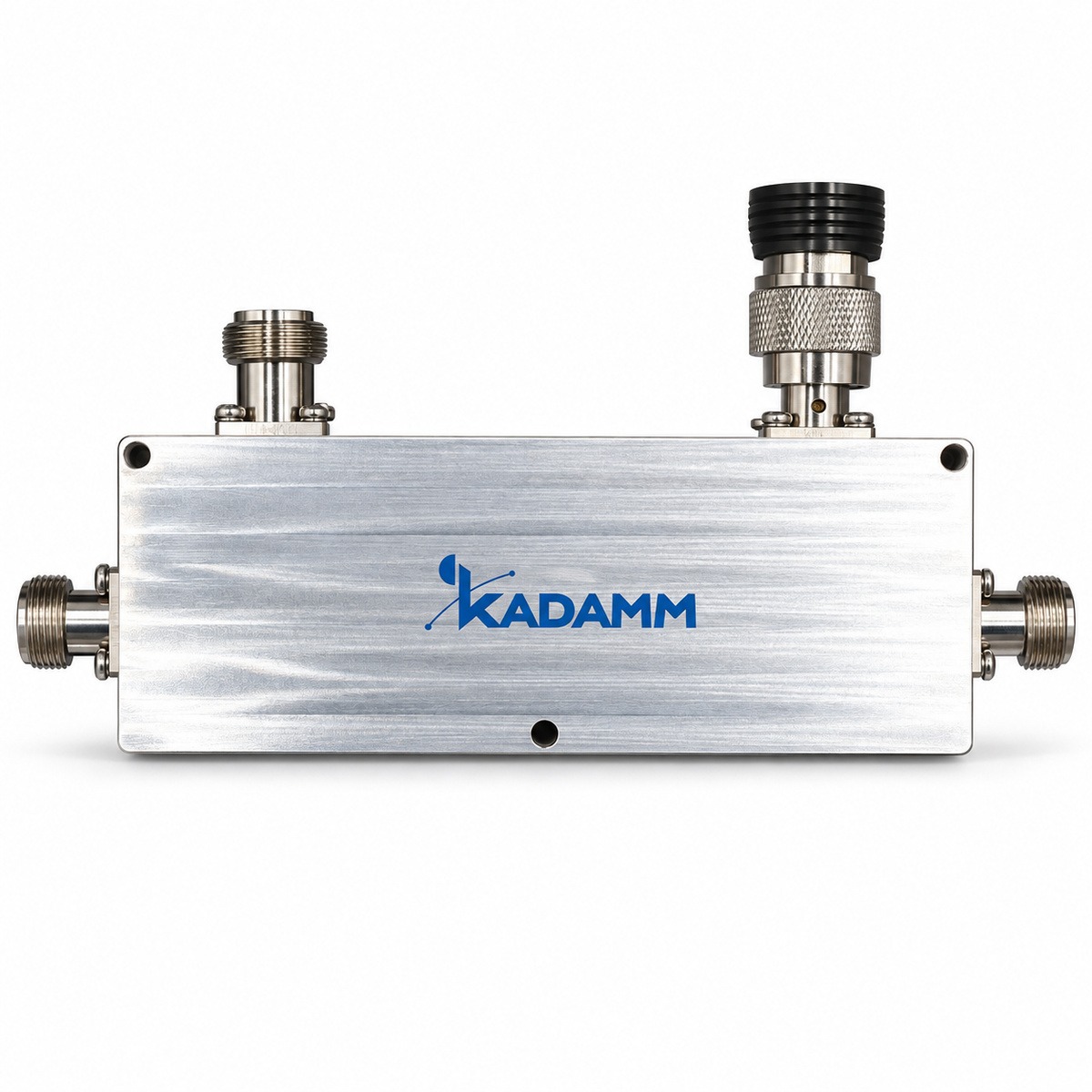

Изделие KADAMM ОН-К собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.
Ключевые особенности
40 исполнений, 19 рабочих полос. Самая широкая полоса — 30 МГц – 1 ГГц у KADAMM ОН-30/1000-20-N(р).
Меньше всего потерь — у KADAMM ОН-1300/3400-40-N(р), KADAMM ОН-2000/2500-30-N(р) и ещё 7 исполнений.
Лучшее согласование в серии — у KADAMM ОН-1000/2000-10-N(р), KADAMM ОН-1000/2000-20-N(р) и ещё 30 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ОН-К: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–40 ГГц |
| Перех. ослабл., дБ | от 6 до 50 |
| Потери, дБ | от 0,3 до 1,5 |
| Направл., дБ | от 12 до 18 |
| КСВН | от 1,25 до 1,5 |
| Соединитель | 5 вариантов — по таблице исполнений |
| Неравномерность, ±дБ | 7 вариантов — по таблице исполнений |
| Средняя мощность, Вт | 20 — KADAMM ОН-0/18000-20-SMA(р); 50 — KADAMM ОН-2000/8000-6/30-N(Р), KADAMM ОН-2000/8000-6/30-SMA(Р) |
| Габаритные размеры, мм | 55×25×23 — KADAMM ОН-2000/8000-6/30-N(Р); 43×15×11 — KADAMM ОН-2000/8000-6/30-SMA(Р) |
| Рабочая температура, °C | −55…+85 — KADAMM ОН-0/18000-20-SMA(р); -55–+85 — KADAMM ОН-2000/8000-6/30-N(Р), KADAMM ОН-2000/8000-6/30-SMA(Р) |
Как читать характеристики
Таблица исполнений
Все 40 исполнений серии ОН-К с артикулами для заявки.
В таблице указаны пределы: потери — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Потери, дБ | Направл., дБ | КСВН | Соединитель | Неравномерность, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM ОН-0/18000-20-SMA(р) | 0-18 | 20 | 1,2 | 14 | 1,40 | SMA (розетка) | — |
| KADAMM ОН-1000/2000-10-N(р) | 1,0-2,0 | 10 | 0,6 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-1000/2000-20-N(р) | 1,0-2,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-1000/2000-30-N(р) | 1,0-2,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-1300/3400-40-N(р) | 1,3-3,4 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-13000/15000-40-N(р) | 13,0-15,0 | 40 | 0,8 | 15 | 1,25 | N (розетка) | ±1,0 |
| KADAMM ОН-15000/21000-20-SMA(р) | 15,0-21,0 | 20 | 0,8 | 15 | 1,25 | SMA (розетка) | ±0,6 |
| KADAMM ОН-18000/40000-20-2,92(р) | 18,0-40,0 | 20 | 0,8 | 12 | 1,5 | 2,92 (розетка) | ±0,8 |
| KADAMM ОН-2000/18000-10-SMA(р) | 2,0-18,0 | 10 | 1,5 | 15 | 1,4 | SMA (розетка) | ±1,2 |
| KADAMM ОН-2000/18000-20-SMA(р) | 2,0-18,0 | 20 | 1,3 | 15 | 1,4 | SMA (розетка) | ±1,0 |
| KADAMM ОН-2000/2500-30-N(р) | 2,0-2,5 | 30 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/2500-40-N(р) | 2,0-2,5 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/3000-20-N(р) | 2,0-3,0 | 20 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-10-N(р) | 2,0-4,0 | 10 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/4000-20-N(р) | 2,0-4,0 | 20 | 0,3 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-2000/4000-30-N(р) | 2,0-4,0 | 30 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-40-N(р) | 2,0-4,0 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-50-N(р) | 2,0-4,0 | 50 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/8000-6/30-N(Р) | 2-8 | 6–30 | 1 | 16 | 1,5 | N | ±1,0 |
| KADAMM ОН-2000/8000-6/30-SMA(Р) | 2-8 | 6–30 | 0,5 | 18 | 1,25 | SMA | ±0,7 |
| KADAMM ОН-30/1000-20-N(р) | 0,03-1,0 | 20 | 0,65 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-3000/6000-10-N(р) | 3,0-6,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-3000/6000-20-N(р) | 3,0-6,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-3000/6000-30-N(р) | 3,0-6,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-4000/8000-10-N(р) | 4,0-8,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-4000/8000-20-N(р) | 4,0-8,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-4000/8000-30-N(р) | 4,0-8,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-4000/8000-40-N(р) | 4,0-8,0 | 40 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-500/1000-30-N(р) | 0,5-1,0 | 30 | 0,65 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-6000/18000-10-SMA(р) | 6,0-18,0 | 10 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-6000/18000-20-SMA(р) | 6,0-18,0 | 20 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-6000/18000-30-SMA(р) | 6,0-18,0 | 30 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-7500/9000-10-N(р) | 7,5-9,0 | 10 | 0,5 | 15 | 1,25 | N (розетка) | ±1,0 |
| KADAMM ОН-8000/12000-10-N(р) | 8,0-12,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-8000/12000-20-N(р) | 8,0-12,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-8000/12000-30-N(р) | 8,0-12,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-8000/12000-40-N(р) | 8,0-12,0 | 40 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-8000/18000-10-SMA(р) | 8,0-18,0 | 10 | 0,9 | 15 | 1,25 | SMA (розетка) | ±1 |
| KADAMM ОН-8000/18000-20-SMA(р) | 8,0-18,0 | 20 | 0,6 | 15 | 1,25 | SMA (розетка) | ±0,8 |
| KADAMM ОН-8000/18000-30-SMA(р) | 8,0-18,0 | 30 | 0,6 | 15 | 1,25 | SMA (розетка) | ±0,7 |
Как выбрать исполнение
Исполнения серии KADAMM ОН-К по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ОН-30/1000-20-N(р): что происходит с сигналом 10 Вт на входе.
Применение
Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.
Сколько исполнений ОН-К работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ОН-К входят:
Техническое описание серии ОН-К — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ОН-К или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Направленность — разница уровней в боковом плече при прямой и обратной волне.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ОН-К | Направленные ответвители коаксиальные | до 40 ГГц | 40 | N, SMA и 2,92 мм |
| KADAMM ОН-К-ВМ | Направленные ответвители коаксиальные высокой мощности | 800 МГц – 18 ГГц | 15 | N, SMA, 5339, 7/16 |
| KADAMM ОН | Направленные ответвители однонаправленные | 9 кГц – 86 ГГц | 318 | SMA, N&SMA, N, 2,92 мм |
| KADAMM ОНД-ДН | Направленные ответвители двунаправленные | 9 кГц – 67 ГГц | 171 | N&SMA, SMA, N, 2,92 мм |
| KADAMM ОНД-ДС | Направленные ответвители двусторонние | 2 – 4 ГГц | 1 | N |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ОН-К-ВМ.
