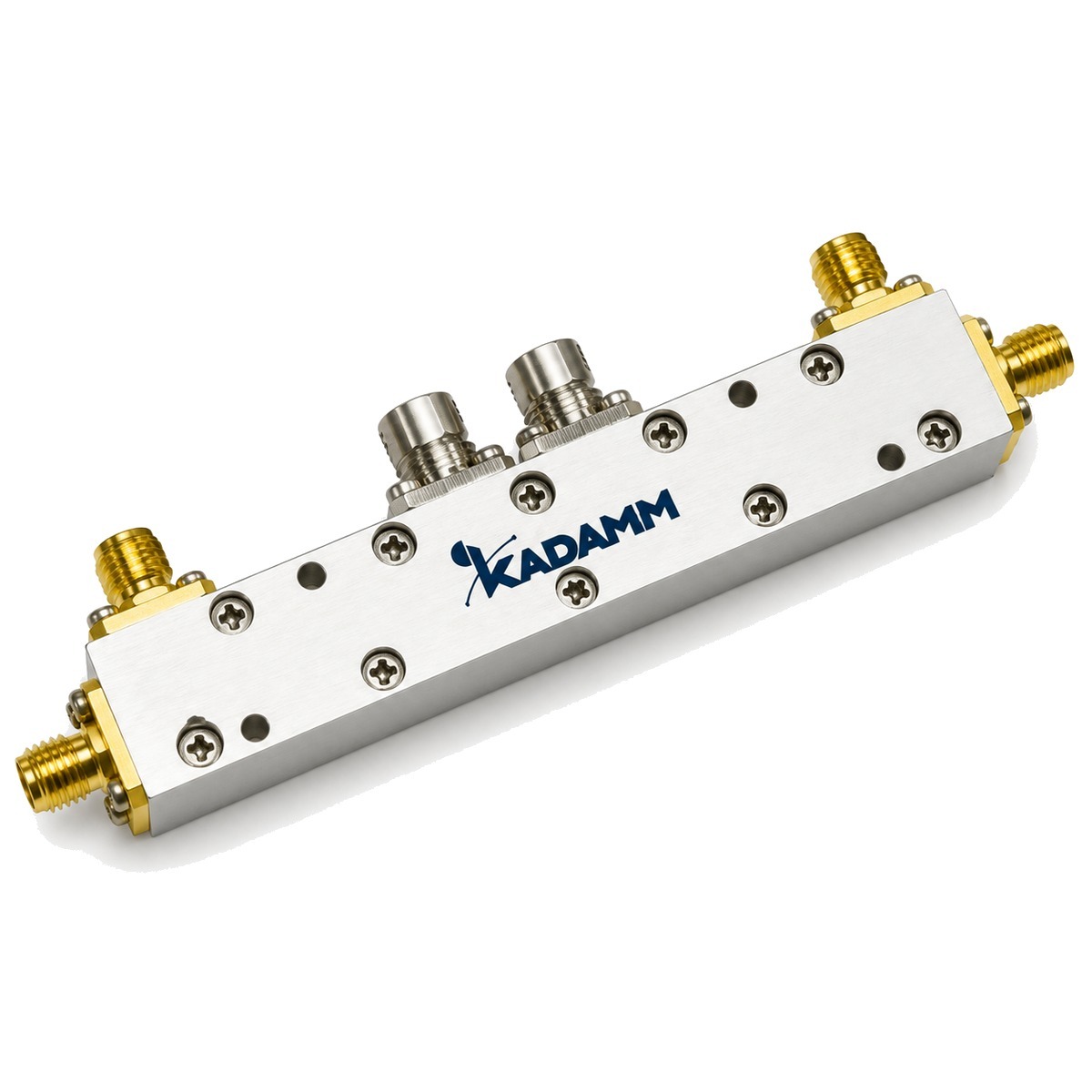

Направленные ответвители двунаправленные KADAMM ОНД-ДН
Направленные ответвители KADAMM (КАДАММ) серии ОНД-ДН: отбирают часть мощности из основного тракта в боковой канал.
9 кГц – 67 ГГцисполнение 171мощность до 5000 Втвносимые потери от 0,05 дБ
▤
Подберём Направленные ответвители двунаправленные ОНД-ДН под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →9 кГц – 67 ГГц
охват частот серии
171
исполнение
до 5000 Вт
мощность
от 0,05 дБ
вносимые потери
О серии
KADAMM ОНД-ДН — направленные ответвители производства KADAMM (КАДАММ).
В серии 171 исполнение, общий охват частот — 9 кГц – 67 ГГц. Подключение — N&SMA, SMA, N, 2,92 мм.
Внутри серии ОНД-ДН меняются частоты, переходное ослабл., мощность, потери, направленность, КСВН — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии ОНД-ДН идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ОНД-1,6/30-2500-50-N работает в полосе 1,6–30 МГц.
Направленный ответвитель отводит заданную часть мощности в боковой канал и почти не мешает основному тракту: при ответвлении 20 дБ основная линия теряет на нём всего около 0,04 дБ, при 10 дБ — около 0,46 дБ. Боковой канал различает направление волны, поэтому ответвитель измеряет и падающую, и отражённую мощность.
Разброс по исполнениям ОНД-ДН: вносимое ослабление — 0,05–20 дБ; КСВН — 1,1–2 (при КСВН 2 отражается около 11 % мощности); мощность — 1–5000 Вт. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Ответвитель — основа контроля мощности и измерения отражения без разрыва тракта.
Принцип работы
Направленный ответвитель KADAMM ОНД-ДН состоит из основной линии и связанной с ней вспомогательной: через связь в боковое плечо уходит малая, заранее известная доля мощности. Связь направленная: в боковое плечо попадает в основном волна, бегущая в одну сторону, поэтому по ответвлённому сигналу можно отдельно оценить падающую и отражённую мощность.
Переходное ослабление задаёт долю ответвляемой мощности, направленность — насколько хорошо отделены прямая и обратная волны.
Конструкция и материалы
Изделие KADAMM ОНД-ДН собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
✓
1 МГц – 67 ГГц171 исполнение, 68 рабочих полос. Самая широкая полоса — 20 МГц – 3 ГГц у KADAMM ОНД-20/3000-20-20-SMA.
✓
Потери от 0,05 дБМеньше всего потерь — у KADAMM ОНД-1,6/30-2500-50-N.
✓
До 5000 ВтНаибольшую мощность держат KADAMM ОНД-0,5/32-5000-40-N-7/16 и KADAMM ОНД-10/170-5000-60-SMA-7/16.
✓
КСВН от 1,1Лучшее согласование в серии — у KADAMM ОНД-0,5/32-50-30-N, KADAMM ОНД-1/50-3000-58-N-SMA и ещё 3 исполнения.
✓
Корпус от 56×15×11 ммСамое компактное исполнение — KADAMM ОНД-18000/26500-30-10-SMA.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ОНД-ДН: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 1 МГц – 67 ГГц |
| Переходное ослабл., дБ | от 10 до 60 |
| Мощность, Вт | от 1 до 5000 |
| Потери, дБ | от 0,05 до 5,7 |
| Направленность, дБ | от 7 до 30 |
| КСВН | от 1,1 до 2 |
| Соединитель | 16 вариантов — по таблице исполнений |
| Габариты, мм | от 56×15×11 до 125×110×50 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ОНД-ДН — 1,27–1,305 ГГц, самая широкая — 20 МГц – 3 ГГц.
Вносимые потериПри 0,05 дБ до выхода доходит 98,9 % мощности, при 5,7 дБ — 26,9 %. Остальное уходит в тепло внутри изделия и в отражение.
КСВНПри КСВН 1,1 отражается 0,23 % падающей мощности, при КСВН 2 — 11,1 %.
МощностьВ столбце «Мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 1 до 5000 Вт. Для импульсного режима допустимый уровень уточняют отдельно.
НаправленностьНасколько ответвитель отличает прямую волну от обратной; от неё зависит точность измерения отражённой мощности.
Переходное ослаблениеДоля мощности, уходящая в боковое плечо: чем больше децибел, тем меньше ответвляется.
Таблица исполнений
Все 171 исполнение серии ОНД-ДН с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного; направленность — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Переходное ослабл., дБ | Мощность, Вт | Потери, дБ | Направленность, дБ | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ОНД-0,009/100-500-50-N-SMA | 9K–0,1 | 50±1 | 500 | 0,3 | 16 | 1,2 | N&SMA | 137,16×30,48×55,9 |
| KADAMM ОНД-0,009/260-200-40-N-SMA | 9K–0,26 | 40±1,5 | 200 | 0,3 | 14 | 1,2 | N&SMA | 152,4×55,9×55,9 |
| KADAMM ОНД-0,01/100-500-50-N-SMA | 10K–0,1 | 50±1 | 500 | 0,5 | 16 | 1,3 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-0,01/260-250-40-N-N(в) | 10K–0,26 | 40±1 | 250 | 0,3 14 | 16 | 1,3 | N | 152,4×55,9×55,9 |
| KADAMM ОНД-0,1/1000-100-40-N-SMA | 100K–1 | 40±1,2 | 100 | 1 | 13 | 1,25 | N&SMA | 132×68×43 |
| KADAMM ОНД-0,25/300-1000-50-N | 250K–0,3 | 50±2 | 1000 | 0,5 | 16 | 1,2 | N | 140×65×45 |
| KADAMM ОНД-0,25/300-1000-50-N-SMA | 250K–0,3 | 50±2 | 1000 | 0,5 16 | 13 | 1,2 | N&SMA | 140×65×45 |
| KADAMM ОНД-0,5/32-50-30-N | 500K–0,032 | 30±1 | 50 | 0,2 | 20 | 1,1 | N | 50,8×51×22,35 |
| KADAMM ОНД-0,5/32-5000-40-N-7/16 | 500K–0,032 | 40±1 | 5000 | 0,15 | 18 | 1,2 | N&L29 | 125×110×50 |
| KADAMM ОНД-1,6/30-2500-50-N | 0,0016–0,03 | 50±0,5 | 2500 | 0,05 | - | 1,15 | N | 120×55,9×30 |
| KADAMM ОНД-1/10-150-20-SMA | 0,001–0,01 | 20±0,5 | 150 | 0,2 | 20 | 1,2 | SMA | 51×50,8×22,35 |
| KADAMM ОНД-1/50-3000-58-N-SMA | 0,001–0,05 | 58±5 при 30 | 3000 | 0,1 | 20 | 1,1 | N&SMA | 60×36×25 |
| KADAMM ОНД-10/170-5000-60-SMA-7/16 | 0,01–0,17 | 60±1,5 | 5000 | 0,2 | 16 | 1,2 | SMA&L29 | 152,4×55,9×55,9 |
| KADAMM ОНД-100/1000-200-20-N | 0,1–1 | 20±1 | 200 | 0,2 | 20 | 1,2 | N | 127×68,58×24 |
| KADAMM ОНД-100/3000-250-45-SMA | 0,1–3 | 45±2 | 250 | 0,4 | 15 | 1,25 | SMA | 63,5×38,1×14,76 |
| KADAMM ОНД-1000/18000-250-30-N-SMA | 1–18 | 30±1,2 | 250 | 0,8 | 10 | 1,6 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/18000-250-40-N-SMA | 1–18 | 40±1,2 | 250 | 0,8 | 10 | 1,6 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/18000-30-10-SMA | 1–18 | 10±0,7 | 30 | 2,7 | 14 | 1,5 | SMA | 140×12,7×15,9 |
| KADAMM ОНД-1000/18000-30-20-SMA | 1–18 | 20±0,7 | 30 | 1 | 14 | 1,5 | SMA | 78×12,7×24 |
| KADAMM ОНД-1000/18000-30-30-SMA | 1–18 | 30±0,7 | 30 | 0,9 | 14 | 1,5 | SMA | 78×12,7×24 |
| KADAMM ОНД-1000/18000-400-30-N-SMA | 1–18 | 30±1,2 | 400 | 0,8 | 10 | 1,6 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/18000-400-40-N-SMA | 1–18 | 40±1,2 | 400 | 0,8 | 10 | 1,6 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/2000-500-30-N | 1–2 | 30±1 | 500 | 0,25 | 26 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОНД-1000/2000-500-50-N | 1–2 | 50±1 | 500 | 0,25 | 26 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОНД-1000/26500-30-20-SMA | 1–26,5 | 20±0,8 | 30 | 1,3 | 12 | 1,6 | SMA | 78×12,7×24 |
| KADAMM ОНД-1000/26500-30-30-SMA | 1–26,5 | 30±0,8 | 30 | 1,2 | 12 | 1,6 | SMA | 78×12,7×24 |
| KADAMM ОНД-1000/40000-20-10-2,92 | 1–40 | 10±0,9 | 20 | 3,7 | 11 | 1,7 | 2,92 мм | 140×12,7×15,9 |
| KADAMM ОНД-1000/40000-20-20-2,92 | 1–40 | 20±1 | 20 | 1,7 | 10 | 1,7 | 2,92 мм | 78×12,7×24 |
| KADAMM ОНД-1000/40000-20-30-2,92 | 1–40 | 30±1 | 20 | 1,6 | 10 | 1,7 | 2,92 мм | 78×12,7×24 |
| KADAMM ОНД-1000/6000-100-10-N | 1–6 | 10±0,8 | 100 | 0,7 | 10 | 1,4 | N | 100×30×24 |
| KADAMM ОНД-1000/6000-100-10-N-SMA | 1–6 | 10±0,8 | 100 | 0,7 | 10 | 1,4 | NS | 92×38×25,4 |
| KADAMM ОНД-1000/6000-100-40-N | 1–6 | 40±1,5 | 100 | 0,7 | 16 | 1,4 | N | 100×30×24 |
| KADAMM ОНД-1000/6000-100-40-N-SMA | 1–6 | 40±1,5 | 100 | 0,7 | 16 | 1,4 | NS | 92×38×25,4 |
| KADAMM ОНД-1000/6000-50-10-N | 1–6 | 10±1 | 50 | 0,5 | 16 | 1,3 | N | 90×20×40 |
| KADAMM ОНД-1000/6000-50-10-N-SMA | 1–6 | 10±1 | 50 | 2 | 18 | 1,3 | NS | 140×20×20 |
| KADAMM ОНД-1000/6000-50-10-SMA | 1–6 | 10±1 | 50 | 2 | 18 | 1,3 | SMA | 140×12×18 |
| KADAMM ОНД-1000/6000-50-40-N | 1–6 | 40±1,2 | 50 | 0,5 | 16 | 1,3 | N | 90×20×40 |
| KADAMM ОНД-1000/6000-50-40-N-SMA | 1–6 | 40±1,2 | 50 | 2 | 18 | 1,3 | NS | 140×20×20 |
| KADAMM ОНД-1000/6000-50-40-SMA | 1–6 | 40±1,2 | 50 | 2 | 18 | 1,3 | SMA | 140×12×18 |
| KADAMM ОНД-1000/6000-500-40-N-SMA | 1–6 | 40±1 | 500 | 0,5 | 12 | 1,7 | N&SMA | 92×38×25,4 |
| KADAMM ОНД-1000/6000-600-30-N-SMA | 1–6 | 30±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/6000-600-40-N-SMA | 1–6 | 40±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 115,6×25,4×47,5 |
| KADAMM ОНД-1000/67000-12-10-1,85 | 1–67 | 10±2 | 12 | 5,7 | 8 | 2 | 1,85 мм | 140×12,7×15,9 |
| KADAMM ОНД-1270/1305-1000-30-7-1,0 | 1,27–1,305 | 30±1 | 1000 | 0,15 | 30 | 1,15 | 7/16 DIN | 80×55,9×55,9 |
| KADAMM ОНД-18000/26500-30-10-SMA | 18–26,5 | 10±1,5 | 30 | 2,4 | 10 | 1,6 | SMA | 56×15×11 |
| KADAMM ОНД-18000/26500-30-20-SMA | 18–26,5 | 20±0,5 | 30 | 1 | 12 | 1,6 | SMA | 44×12,7×24 |
| KADAMM ОНД-18000/26500-30-30-SMA | 18–26,5 | 30±0,5 | 30 | 0,9 | 12 | 1,6 | SMA | 44×12,7×24 |
| KADAMM ОНД-18000/40000-20-10-2,92 | 18–40 | 10±0,7 | 20 | 2,7 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-18000/40000-20-30-2,92 | 18–40 | 30±0,7 | 20 | 1,3 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-18000/40000-30-20-2,92 | 18–40 | 20±2 | 30 | 2,2 | 10 | 1,7 | 2,92 мм | 56×15×11 |
| KADAMM ОНД-18000/67000-12-30-1,85 | 18–67 | 30±1,2 | 12 | 2,8 | 7 | 2 | 1,85 мм | 63,5×12,7×15,9 |
| KADAMM ОНД-1900/2200-50-10-N-SMA | 1,9–2,2 | 10±1 | 50 | 1,5 | 20 | 1,2 | SMA, N | 140×20×20 |
| KADAMM ОНД-2/30-2000-50-N-SMA | 0,002–0,03 | 50±1,5 | 2000 | 0,3 | 18 | 1,2 | N&SMA | 120×107×38 |
| KADAMM ОНД-2/32-1000-40-N-SMA | 0,002–0,032 | 40±1 | 1000 | 0,5 | 20 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-2/32-1000-50-N-SMA | 0,002–0,032 | 50±1,5 | 1000 | 0,3 | 20 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-20/1000-150-50-SMA | 0,02–1 | 50±1 | 150 | 0,4 | 20 | 1,5 | SMA | 51×50,8×22,35 |
| KADAMM ОНД-20/1000-300-50-N | 0,02–1 | 50±1 | 300 | 0,4 20 | 20 | 1,5 | N | 60×55×22 |
| KADAMM ОНД-20/200-1-20-N | 0,02–0,2 | 20±1 | 1 | 0,3 | 20 | 1,35 | N | 60×38,1×27,6 |
| KADAMM ОНД-20/3000-20-20-SMA | 0,02–3 | 20±1,5 | 20 | 1,3 | 15 | 1,8 | SMA | 51×50,8×22,35 |
| KADAMM ОНД-20/520-50-50-SMA | 0,02–0,52 | 50±1 | 50 | 0,35 20 | 20 | 1,25 | SMA | 58×44×15 |
| KADAMM ОНД-200/400-1000-40-N-SMA | 0,2–0,4 | 40±1 | 1000 | 0,2 | 20 | 1,15 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-200/6000-80-30 | 0,2–6 | 30±1 | 80 | 1,2 | 10 | 1,3 | уточняйте у менеджера | — |
| KADAMM ОНД-2000/18000-20-40-SMA | 2–18 | 40±1,5 | 20 | 2 | 7 | 1,7 | SMA | 86×18×11 |
| KADAMM ОНД-2000/18000-250-30-N-SMA | 2–18 | 30±1 | 250 | 0,6 | 10 | 1,6 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/18000-250-40-N-SMA | 2–18 | 40±1 | 250 | 0,6 | 10 | 1,6 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/18000-30-10-SMA | 2–18 | 10±0,7 | 30 | 2,4 | 14 | 1,5 | SMA | 90×12,7×15,9 |
| KADAMM ОНД-2000/18000-30-20-SMA | 2–18 | 20±0,7 | 30 | 0,9 | 14 | 1,5 | SMA | 60×12,7×24 |
| KADAMM ОНД-2000/18000-30-30-SMA | 2–18 | 30±0,7 | 30 | 0,8 | 14 | 1,5 | SMA | 60×12,7×24 |
| KADAMM ОНД-2000/18000-400-30-N-SMA | 2–18 | 30±1 | 400 | 0,6 | 10 | 1,6 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/18000-400-40-N-SMA | 2–18 | 40±1 | 400 | 0,6 | 10 | 1,6 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/26500-30-10-SMA | 2–26,5 | 10±0,8 | 30 | 2,8 | 14 | 1,6 | SMA | 90×12,7×15,9 |
| KADAMM ОНД-2000/26500-30-20-SMA | 2–26,5 | 20±0,8 | 30 | 1,2 | 12 | 1,6 | SMA | 60×12,7×24 |
| KADAMM ОНД-2000/26500-30-30-SMA | 2–26,5 | 30±0,8 | 30 | 1,1 | 12 | 1,6 | SMA | 60×12,7×24 |
| KADAMM ОНД-2000/2800-300-40-N-SMA | 2–2,8 | 40±1 | 300 | 0,25 | 20 | 1,3 | N&SMA | 53×55×22 |
| KADAMM ОНД-2000/4000-10-10-SMA | 2–4 | 10±1 | 10 | 0,8 | 18 | 1,2 | SMA | 86×15×11 |
| KADAMM ОНД-2000/4000-100-30-SMA | 2–4 | 30±1,5 | 100 | 0,4 | 20 | 1,25 | SMA | 44×26×22 |
| KADAMM ОНД-2000/4000-300-20-N-SMA | 2–4 | 20±1 | 300 | 0,4 | 18 | 1,35 | N&SMA | 44×26×22 |
| KADAMM ОНД-2000/4000-500-50-N-SMA | 2–4 | 50±1,5 | 500 | 0,4 | 20 | 1,25 | SMA, N | 44×26×22 |
| KADAMM ОНД-2000/40000-20-10-2,92 | 2–40 | 10±0,9 | 20 | 3,3 | 11 | 1,7 | 2,92 мм | 90×12,7×15,9 |
| KADAMM ОНД-2000/40000-20-20-2,92 | 2–40 | 20±1 | 20 | 1,5 | 10 | 1,7 | 2,92 мм | 60×12,7×24 |
| KADAMM ОНД-2000/40000-20-30-2,92 | 2–40 | 30±1 | 20 | 1,4 | 10 | 1,7 | 2,92 мм | 60×12,7×24 |
| KADAMM ОНД-2000/5000-400-45-N-SMA | 2–5 | 45±1,5 | 400 | 0,5 | 10 | 1,5 | N&SMA | 58×40×25 |
| KADAMM ОНД-2000/6000-400-40-MiniDIN-SMA | 2–6 | 40±1 | 400 | 0,3 | 15 | 1,5 | SMA и Mini-DIN | 70×28×25,4 |
| KADAMM ОНД-2000/6000-600-30-N-SMA | 2–6 | 30±0,7 | 600 | 0,4 | 15 | 1,3 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/6000-600-40-N-SMA | 2–6 | 40±0,7 | 600 | 0,4 | 15 | 1,3 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/8000-150-40-N-SMA | 2–8 | 40±1 | 150 | 0,3 | 12 | 1,7 | N&SMA | 52×38×25,4 |
| KADAMM ОНД-2000/8000-250-30-N-SMA | 2–8 | 30±0,8 | 250 | 0,4 | 14 | 1,4 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/8000-250-40-N-SMA | 2–8 | 40±0,8 | 250 | 0,4 | 14 | 1,4 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/8000-600-30-N-SMA | 2–8 | 30±0,8 | 600 | 0,4 | 14 | 1,4 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-2000/8000-600-40-N-SMA | 2–8 | 40±0,8 | 600 | 0,4 | 14 | 1,4 | N&SMA | 94,7×25,4×47,5 |
| KADAMM ОНД-225/460-500-30-N | 0,225–0,46 | 30±1 | 500 | 0,3 | 20 | 1,1 | N | 50,8×51×22,35 |
| KADAMM ОНД-24000/44000-20-10-2,4 | 24–44 | 10±0,7 | 20 | 2,8 | 10 | 1,7 | 2,4 мм | 63,5×12,7×15,9 |
| KADAMM ОНД-24000/44000-20-20-2,4 | 24–44 | 20±0,7 | 20 | 1,4 | 10 | 1,7 | 2,4 мм | 44×12,7×24 |
| KADAMM ОНД-24000/44000-20-30-2,4 | 24–44 | 30±0,7 | 20 | 1,3 | 10 | 1,7 | 2,4 мм | 44×12,7×24 |
| KADAMM ОНД-25/1000-1000-50-N-SMA | 0,025–1 | 50±1,5 | 1000 | 0,5 | 15 | 1,2 | N&SMA | 120×55,9×30 |
| KADAMM ОНД-26500/40000-20-20-2,92 | 26,5–40 | 20±0,7 | 20 | 1,3 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-26500/40000-20-30-2,92 | 26,5–40 | 30±0,7 | 20 | 1,2 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-2700/3100-200-40-N | 2,7–3,1 | 40±2 | 200 | 0,3 | 18 | 1,3 | N | 44×26×22 |
| KADAMM ОНД-30/80-1500-50-N-SMA | 0,03–0,08 | 50±1 | 1500 | 0,4 | 20 | 1,1 | N&SMA | 60×36×25 |
| KADAMM ОНД-30/80-2000-60-N-SMA | 0,03–0,08 | 60±1 | 2000 | 0,2 | 20 | 1,1 | N&SMA | 60×40×25 |
| KADAMM ОНД-300/18000-30-20-SMA | 0,3–18 | 20±1 | 30 | 1,8 | 14 | 1,5 | SMA | 178,4×12,7×24 |
| KADAMM ОНД-300/18000-30-30-SMA | 0,3–18 | 30±1 | 30 | 1,7 | 14 | 1,5 | SMA | 178,4×12,7×24 |
| KADAMM ОНД-300/2000-1000-50-N | 0,3–2 | 50±2 | 1000 | 0,5 | 16 | 1,15 | N | 120×55,9×30 |
| KADAMM ОНД-300/6000-600-30-N-SMA | 0,3–6 | 30±0,9 | 600 | 0,7 | 15 | 1,4 | N&SMA | 225,9×25,4×47,5 |
| KADAMM ОНД-300/6000-600-40-N-SMA | 0,3–6 | 40±1,0 | 600 | 0,7 | 15 | 1,4 | N&SMA | 225,9×25,4×47,5 |
| KADAMM ОНД-300/8000-20-20-SMA | 0,3–8 | 20±1 | 20 | 1,1 | 18 | 1,35 | SMA | 152,4×18,54×12,7 |
| KADAMM ОНД-33/55-200-50 | 0,033–0,055 | 50±1 | 200 | 0,4 | 20 | 1,5 | - | 50,8×51×22,35 |
| KADAMM ОНД-40/300-10-10-SMA | 0,04–0,3 | 10±1 | 10 | 1,8 | 16 | 1,5 | SMA | 100×50×45 |
| KADAMM ОНД-400/2500-500-50-N-SMA | 0,4–2,5 | 50±1,2 | 500 | 0,3 | 18 | 1,3 | N&SMA | 85×44×26 |
| KADAMM ОНД-400/450-20-40-SMA | 0,4–0,45 | 40±1 | 20 | 0,3 | 20 | 1,3 | SMA | 288×27×15 |
| KADAMM ОНД-400/6000-600-30-N-SMA | 0,4–6 | 30±0,8 | 600 | 0,6 | 15 | 1,3 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/6000-600-40-N-SMA | 0,4–6 | 40±0,9 | 600 | 0,6 | 15 | 1,3 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/8000-250-30-N-SMA | 0,4–8 | 30±0,9 | 250 | 0,7 | 14 | 1,4 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/8000-250-40-N-SMA | 0,4–8 | 40±1,0 | 250 | 0,7 | 14 | 1,4 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/8000-600-30-N-SMA | 0,4–8 | 30±0,9 | 600 | 0,7 | 14 | 1,4 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-400/8000-600-40-N-SMA | 0,4–8 | 40±1,0 | 600 | 0,7 | 14 | 1,4 | N&SMA | 195,5×25,4×47,5 |
| KADAMM ОНД-4000/6000-10-10-SMA | 4–6 | 10±1 | 10 | 0,8 | 18 | 1,2 | SMA | 86×15×11 |
| KADAMM ОНД-4000/6000-400-40-N-SMA | 4–6 | 40±1,5 | 400 | 0,6 | 10 | 1,3 | N&SMA | 50×50×22,6 |
| KADAMM ОНД-500/18000-250-30-N-SMA | 0,5–18 | 30±1,2 | 250 | 1 | 10 | 1,6 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/18000-250-40-N-SMA | 0,5–18 | 40±1,2 | 250 | 1 | 10 | 1,6 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/18000-30-10-SMA | 0,5–18 | 10±0,7 | 30 | 3,3 | 15 | 1,5 | SMA | 223,5×15,4×15,9 |
| KADAMM ОНД-500/18000-400-30-N-SMA | 0,5–18 | 30±1,2 | 400 | 1 | 10 | 1,6 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/2000-800-50-N-SMA | 0,5–2 | 50±0,8 | 800 | 0,3 | 18 | 1,35 | N&SMA | 85×44×26 |
| KADAMM ОНД-500/3000-500-60-N-SMA | 0,5–3 | 60±2 | 500 | 0,4 | 16 | 1,4 | N&SMA | 85×44×26 |
| KADAMM ОНД-500/40000-20-10-2,92 | 0,5–40 | 10±0,9 | 20 | 5 | 12 | 1,7 | 2,92 мм | 223,5×15,4×15,9 |
| KADAMM ОНД-500/6000-250-40-N | 0,5–6 | 40 | 250 | 0,5 | 10 | 1,25 | N | 131×39×20 |
| KADAMM ОНД-500/6000-300-40-N | 0,5–6 | 40±2 | 300 | 0,6 | 15 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОНД-500/6000-400-40-N | 0,5–6 | 40±2 | 400 | 0,5 | 15 | 1,5 | N | 38,1×38,1×27,6 |
| KADAMM ОНД-500/6000-600-30-N-SMA | 0,5–6 | 30±0,7 | 600 | 0,6 | 15 | 1,3 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/6000-600-40-N-SMA | 0,5–6 | 40±0,8 | 600 | 0,6 | 15 | 1,3 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/8000-250-30-N-SMA | 0,5–8 | 30±0,8 | 250 | 0,7 | 14 | 1,4 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/8000-250-40-N-SMA | 0,5–8 | 40±0,9 | 250 | 0,7 | 14 | 1,4 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/8000-600-30-N-SMA | 0,5–8 | 30±0,8 | 600 | 0,7 | 14 | 1,4 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-500/8000-600-40-N-SMA | 0,5–8 | 40±0,9 | 600 | 0,7 | 14 | 1,4 | N&SMA | 182,8×25,4×47,5 |
| KADAMM ОНД-600/2700-800-50-N-SMA | 0,6–2,7 | 50±1,2 | 800 | 0,3 | 20 | 1,3 | N&SMA | 85×44×26 |
| KADAMM ОНД-6000/10000-120-40-N-SMA | 6–10 | 40±1 | 120 | 0,3 | 15 | 1,4 | N&SMA | 44×28×25,4 |
| KADAMM ОНД-6000/18000-250-30-N-SMA | 6–18 | 30±1 | 250 | 0,5 | 10 | 1,6 | N&SMA | 83,7×25,4×47,5 |
| KADAMM ОНД-6000/18000-250-40-NS-1,0 | 6–18 | 40±1 | 250 | 0,5 | 10 | 1,7 | N&SMA | 38×37×25,4 |
| KADAMM ОНД-6000/18000-30-10-SMA | 6–18 | 10±0,7 | 30 | 2 | 14 | 1,5 | SMA | 63,5×12,7×15,9 |
| KADAMM ОНД-6000/18000-30-20-SMA | 6–18 | 20±0,7 | 30 | 0,8 | 14 | 1,5 | SMA | 44×12,7×24 |
| KADAMM ОНД-6000/18000-30-30-SMA | 6–18 | 30±0,7 | 30 | 0,7 | 14 | 1,5 | SMA | 44×12,7×24 |
| KADAMM ОНД-6000/18000-350-40-N | 6–18 | 40±1 | 350 (опционально до 500); импульсная 2500 | 0,6 | 10 | 1,3 (основная линия); 1,7 (вторичные плечи) | N (розетка); выходы ответвления SMA (розетка) | — |
| KADAMM ОНД-6000/18000-400-30-N-SMA | 6–18 | 30±1 | 400 | 0,5 | 10 | 1,6 | N&SMA | 83,7×25,4×47,5 |
| KADAMM ОНД-6000/18000-400-40-N-SMA | 6–18 | 40±1 | 400 | 0,5 | 10 | 1,6 | N&SMA | 83,7×25,4×47,5 |
| KADAMM ОНД-6000/18000-60-20-SMA | 6–18 | 20±1 | 60 | 1 | 12 | 1,5 | SMA | 66×15×11,09 |
| KADAMM ОНД-6000/18000-80-35-SMA | 6–18 | 35±1 | 80 | 0,5 | 10 | 1,5 | SMA | 39×21×15 |
| KADAMM ОНД-6000/26500-30-10-SMA | 6–26,5 | 10±0,8 | 30 | 2,4 | 14 | 1,6 | SMA | 63,5×12,7×15,9 |
| KADAMM ОНД-6000/26500-30-20-SMA | 6–26,5 | 20±0,8 | 30 | 1,1 | 12 | 1,6 | SMA | 44×12,7×24 |
| KADAMM ОНД-6000/26500-30-30-SMA | 6–26,5 | 30±0,8 | 30 | 1 | 12 | 1,6 | SMA | 44×12,7×24 |
| KADAMM ОНД-6000/40000-20-10-2,92 | 6–40 | 10±0,9 | 20 | 2,8 | 10 | 1,7 | 2,92 мм | 63,5×12,7×15,9 |
| KADAMM ОНД-6000/40000-20-20-2,92 | 6–40 | 20±1 | 20 | 1,4 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-6000/40000-20-30-2,92 | 6–40 | 30±1 | 20 | 1,3 | 10 | 1,7 | 2,92 мм | 44×12,7×24 |
| KADAMM ОНД-6000/8000-30-30-SMA | 6–8 | 30±1 | 30 | 0,5 | 16 | 1,3 | SMA | 66×15×11 |
| KADAMM ОНД-700/18000-250-30-N-SMA | 0,7–18 | 30±1,2 | 250 | 0,9 | 10 | 1,6 | N&SMA | 152,3×25,4×47,5 |
| KADAMM ОНД-700/18000-250-40-N-SMA | 0,7–18 | 40±1,2 | 250 | 0,9 | 10 | 1,6 | N&SMA | 152,3×25,4×47,5 |
| KADAMM ОНД-700/6000-50-10-SMA | 0,7–6 | 10±1,2 | 50 | 2,2 | 12 | 1,4 | SMA | 202×16×11 |
| KADAMM ОНД-700/6000-50-30-SMA | 0,7–6 | 30±1,5 | 50 | 1,2 | 10 | 1,4 | SMA | 202×16×11 |
| KADAMM ОНД-700/6000-500-35-N-SMA | 0,7–6 | 35±1 | 500 | 0,5 | 12 | 1,7 | SMA, N | 92×38×25,4 |
| KADAMM ОНД-700/6000-600-30-N-SMA | 0,7–6 | 30±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 152,3×25,4×47,5 |
| KADAMM ОНД-700/6000-600-40-N-SMA | 0,7–6 | 40±0,7 | 600 | 0,5 | 15 | 1,3 | N&SMA | 152,3×25,4×47,5 |
| KADAMM ОНД-80/1000-1000-50-N-SMA | 0,08–1 | 50±1 | 1000 | 0,3 | 20 | 1,3 | N&SMA | 85×44×26 |
| KADAMM ОНД-80/1000-1500-50-N-SMA | 0,08–1 | 50±1 | 1500 | 0,3 | 20 | 1,15 | N&SMA | 150×65×30 |
| KADAMM ОНД-80/1000-2000-40-7/16-SMA | 0,08–1 | 40±1,5 | 2000 | 0,25 | 20 | 1,2 | 7/16DIN&SMA | 85×50×32 |
| KADAMM ОНД-80/1000-2000-50-7/16-SMA | 0,08–1 | 50±1 | 2000 | 0,3 | 20 | 1,3 | 7/16DIN&SMA | 85×50×32 |
| KADAMM ОНД-80/1000-2000-60-7/16-SMA | 0,08–1 | 60±1,5 | 2000 | 0,25 | 20 | 1,2 | 7/16DIN&SMA | 85×50×32 |
| KADAMM ОНД-80/3000-150-50-N | 0,08–3 | 50±1 | 150 | 0,8 | 14 | 1,5 | N | 160×24×30 |
| KADAMM ОНД-8000/12400-100-40-N | 8–12,4 | 40±1 | 100 | 0,4 | 10 | 1,4 | N | 60×30×24 |
| KADAMM ОНД-940/1900-50-20-SMA | 0,94–1,9 | 20±1 | 50 | 0,35 | 20 | 1,2 | SMA | 73×20×11 |
| KADAMM ОНД-9K/1000-100-40-N-SMA | 9K–1 | 40±1,5 | 100 | 0,6 | 13 | 1,25 | N&SMA | 132,2×57,8×43,3 |
| KADAMM ОНД-9K/1000-300-40-N-SMA | 9K–1 | 40±1,5 | 300 | 0,6 13 | 13 | 1,25 | N&SMA | 132,2×57,8×43,3 |
| KADAMM ОНД-9K/260-1000-40-N-SMA | 9K–0,26 | 40±1,5 | 1000 | 0,4 | 10 | 1,25 | N&SMA | 120×55×40 |
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 6 ГГц перекрывают 101 исполнение, в том числе KADAMM ОНД-1000/18000-250-30-N-SMA и KADAMM ОНД-1000/18000-250-40-N-SMA.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ОНД-1,6/30-2500-50-N. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1 дБ, у остальных — 0,84 дБ.
4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 56×15×11 до 125×110×50 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.
5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Исполнения серии KADAMM ОНД-ДН по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ОНД-100/3000-250-45-SMA: что происходит с сигналом 250 Вт на входе.
1Потери 0,4 дБ: на выходе 250 Вт × 10^(−0,4/10) = 228 Вт; разница 22 Вт рассеивается в изделии или отражается.
2КСВН 1,25: коэффициент отражения (1,25 − 1) / (1,25 + 1) = 0,111, назад уходит 1,2 % — 3,086 Вт.
3Два исполнения с КСВН 2 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2 − 1) / (2 + 1) = 0,667; суммарный КСВН (1 + 0,667) / (1 − 0,667) = 5, отражается 44,4 % мощности.
4С исполнениями, у которых КСВН 1,1, та же пара даёт не больше 1,21 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.
Контроль мощности передатчика
Измерение отражённой волны
Подмешивание сигнала
Сколько исполнений ОНД-ДН работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 116 исполнений ОНД-ДН, например KADAMM ОНД-100/3000-250-45-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ka работают 134 исполнения ОНД-ДН, например KADAMM ОНД-100/3000-250-45-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 112 исполнений ОНД-ДН, например KADAMM ОНД-1000/18000-250-30-N-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд ОНД-ДН пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Изделия KADAMM ОНД-ДН включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
✓Посадочное место берут по габаритам выбранного исполнения: в серии ОНД-ДН они меняются от 56×15×11 до 125×110×50 мм.
Документация и поставка
В поставку каждого исполнения KADAMM ОНД-ДН входят:
✓Направленный ответвитель
✓Паспорт изделия
Техническое описание серии ОНД-ДН — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ОНД-ДН или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Направленность — разница уровней в боковом плече при прямой и обратной волне.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ОНД-ДН | Направленные ответвители двунаправленные | 9 кГц – 67 ГГц | 171 | N&SMA, SMA, N, 2,92 мм |
| KADAMM ОНД-ДС | Направленные ответвители двусторонние | 2 – 4 ГГц | 1 | N |
| KADAMM ОН | Направленные ответвители однонаправленные | 9 кГц – 86 ГГц | 318 | SMA, N&SMA, N, 2,92 мм |
| KADAMM ОН-К | Направленные ответвители коаксиальные | до 40 ГГц | 40 | N, SMA и 2,92 мм |
| KADAMM ОН-К-ВМ | Направленные ответвители коаксиальные высокой мощности | 800 МГц – 18 ГГц | 15 | N, SMA, 5339, 7/16 |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ОНД-ДС.
Когда выбирают Направленные ответвители двунаправленные KADAMM ОНД-ДН: Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Направленные ответвители и мосты →
Подбор исполнения KADAMM ОНД-ДН под ваш тракт
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
