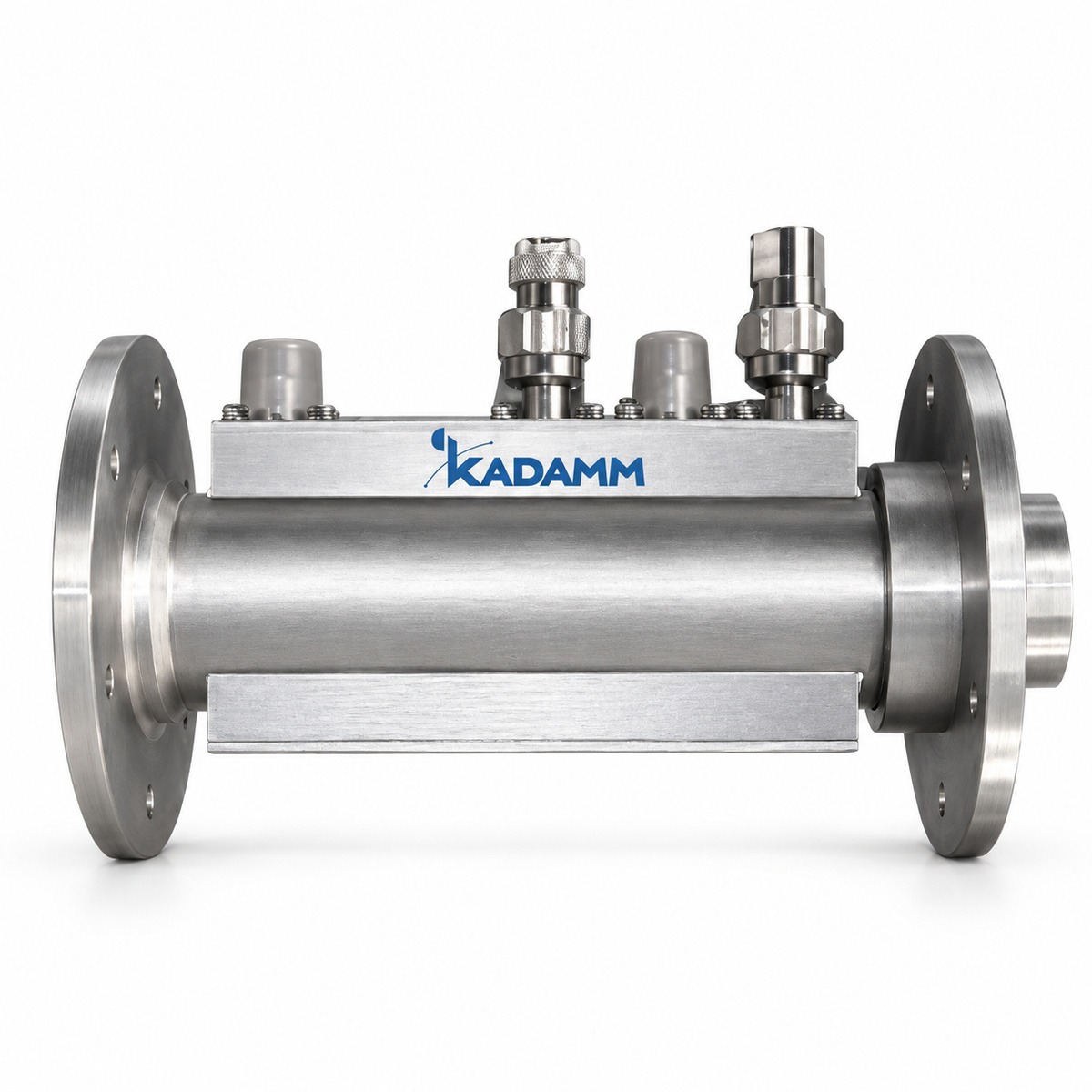

Направленные ответвители коаксиальные высокой мощности KADAMM ОН-К-ВМ

Name: Направленные ответвители коаксиальные высокой мощности KADAMM ОН-К-ВМ
Brand: КАДАММ
SKU: KADAMM ОН-К-ВМ

Производитель:КАДАММ

Артикул: KADAMM ОН-К-ВМ

Техническое описание серии KADAMM ОН-К-ВМ

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Направленные ответвители

Направленные ответвители коаксиальные высокой мощности KADAMM ОН-К-ВМ

Направленные ответвители KADAMM (КАДАММ) серии ОН-К-ВМ: отбирают часть мощности из основного тракта в боковой канал.

800 МГц – 18 ГГцисполнений 15мощность до 600 Втвносимые потери от 0,3 дБ

▤

Подберём Направленные ответвители коаксиальные высокой мощности ОН-К-ВМ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

800 МГц – 18 ГГц

охват частот серии

исполнений

до 600 Вт

мощность

от 0,3 дБ

вносимые потери

О серии

KADAMM ОН-К-ВМ — направленные ответвители производства KADAMM (КАДАММ).

В серии 15 исполнений, общий охват частот — 800 МГц – 18 ГГц. Подключение — N, SMA, 5339, 7/16.

Исполнения ОН-К-ВМ различаются по параметрам: частоты, переходное ослабление, мощность, потери, КСВН, соединители.

Артикул исполнения читается по таблице: после обозначения серии ОН-К-ВМ идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ОН-2000/4000-600-30-N(р)-М работает в полосе 2–4 ГГц.

Направленный ответвитель отводит заданную часть мощности в боковой канал и почти не мешает основному тракту: при ответвлении 20 дБ основная линия теряет на нём всего около 0,04 дБ, при 10 дБ — около 0,46 дБ. Боковой канал различает направление волны, поэтому ответвитель измеряет и падающую, и отражённую мощность.

Разброс по исполнениям ОН-К-ВМ: вносимое ослабление — 0,3–1,2 дБ; КСВН — 1,25–1,4 (при КСВН 1,4 отражается около 3 % мощности); мощность — 50–600 Вт. Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Ответвитель — основа контроля мощности и измерения отражения без разрыва тракта.

Принцип работы

Направленный ответвитель KADAMM ОН-К-ВМ состоит из основной линии и связанной с ней вспомогательной: через связь в боковое плечо уходит малая, заранее известная доля мощности. Связь направленная: в боковое плечо попадает в основном волна, бегущая в одну сторону, поэтому по ответвлённому сигналу можно отдельно оценить падающую и отражённую мощность.

Переходное ослабление задаёт долю ответвляемой мощности, направленность — насколько хорошо отделены прямая и обратная волны.

Конструкция и материалы

Изделие KADAMM ОН-К-ВМ собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.

Ключевые особенности

✓

800 МГц – 18 ГГц
15 исполнений, 7 рабочих полос. Самая широкая полоса — 800 МГц – 2,5 ГГц у KADAMM ОН-800/2500-300-20-N(р)-М.

✓

Потери от 0,3 дБ
Меньше всего потерь — у KADAMM ОН-820/880-500-50-5339(р)-М.

✓

До 600 Вт
Наибольшую мощность держат KADAMM ОН-2000/4000-600-30-N(р)-М.

✓

КСВН от 1,25
Лучшее согласование в серии — у KADAMM ОН-2000/4000-600-30-N(р)-М, KADAMM ОН-2500/4500-150-20-N(р)-М и ещё 11 исполнений.

✓

N, SMA, 5339, 7/16
Подключение по исполнениям — в столбце «Соединитель» таблицы.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ОН-К-ВМ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	800 МГц – 18 ГГц
Перех. ослабл., дБ	от 10 до 50
Мощн., Вт	от 50 до 600
Потери, дБ	от 0,3 до 1,2
КСВН	от 1,25 до 1,4
Соединитель	N (розетка); SMA (розетка); 5339 (розетка); 7/16 (розетка)
Неравномерность, ±дБ	±0,7; ±0,6; ±0,5
Направленность, дБ, не менее	15

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ОН-К-ВМ — 820–880 МГц, самая широкая — 800 МГц – 2,5 ГГц.

Вносимые потериПри 0,3 дБ до выхода доходит 93,3 % мощности, при 1,2 дБ — 75,9 %. Остальное уходит в тепло внутри изделия и в отражение.

КСВНПри КСВН 1,25 отражается 1,2 % падающей мощности, при КСВН 1,4 — 2,8 %.

МощностьВ столбце «Мощн., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 50 до 600 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

НеравномерностьРазмах изменения параметра по полосе — насколько ровна характеристика.

Переходное ослаблениеДоля мощности, уходящая в боковое плечо: чем больше децибел, тем меньше ответвляется.

Таблица исполнений

Все 15 исполнений серии ОН-К-ВМ с артикулами для заявки.

В таблице указаны пределы: потери, КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Перех. ослабл., дБ	Мощн., Вт	Потери, дБ	КСВН	Соединитель	Неравномерность, ±дБ
KADAMM ОН-2000/4000-600-30-N(р)-М	2,0-4,0	30	600	0,5	1,25	N (розетка)	±0,7
KADAMM ОН-2500/4500-150-20-N(р)-М	2,5-4,5	20	150	0,5	1,25	N (розетка)	±0,7
KADAMM ОН-2500/4500-150-30-N(р)-М	2,5-4,5	30	150	0,5	1,25	N (розетка)	±0,6
KADAMM ОН-4000/8000-150-20-N(р)-М	4-8	20	150	0,5	1,25	N (розетка)	±0,7
KADAMM ОН-4000/8000-150-30-N(р)-М	4-8	30	150	0,5	1,25	N (розетка)	±0,6
KADAMM ОН-4000/8000-200-40-N(р)-М	4-8	40	200	0,5	1,25	N (розетка)	±0,6
KADAMM ОН-6000/18000-50-10-SMA(р)-М	6-18	10	50	1,2	1,4	SMA (розетка)	±0,6
KADAMM ОН-6000/18000-50-50-SMA(р)-М	6-18	50	50	1,2	1,4	SMA (розетка)	±0,6
KADAMM ОН-800/2500-300-20-N(р)-М	0,8-2,5	20	300	0,5	1,25	N (розетка)	±0,7
KADAMM ОН-800/2500-300-30-N(р)-М	0,8-2,5	30	300	0,5	1,25	N (розетка)	±0,6
KADAMM ОН-800/2500-300-40-5339(р)-М	0,8-2,5	40	300	0,5	1,25	5339 (розетка)	±0,6
KADAMM ОН-800/2500-300-40-7/16(р)-М	0,8-2,5	40	300	0,5	1,25	7/16 (розетка)	±0,6
KADAMM ОН-8000/12000-50-20-N(р)-М	8-12	20	50	0,5	1,25	N (розетка)	±0,7
KADAMM ОН-8000/12000-50-30-N(р)-М	8-12	30	50	0,5	1,25	N (розетка)	±0,6
KADAMM ОН-820/880-500-50-5339(р)-М	0,82-0,88	50	500	0,3	1,25	5339 (розетка)	±0,5

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 5 исполнений, в том числе KADAMM ОН-2000/4000-600-30-N(р)-М и KADAMM ОН-800/2500-300-20-N(р)-М.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ОН-820/880-500-50-5339(р)-М. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 0,73 дБ, у остальных — 0,48 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM ОН-К-ВМ по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ОН-4000/8000-150-30-N(р)-М: что происходит с сигналом 150 Вт на входе.

1Потери 0,5 дБ: на выходе 150 Вт × 10^(−0,5/10) = 133,69 Вт; разница 16,31 Вт рассеивается в изделии или отражается.

2КСВН 1,25: коэффициент отражения (1,25 − 1) / (1,25 + 1) = 0,111, назад уходит 1,2 % — 1,852 Вт.

3Два исполнения с КСВН 1,4 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,4 − 1) / (1,4 + 1) = 0,333; суммарный КСВН (1 + 0,333) / (1 − 0,333) = 2, отражается 11,1 % мощности.

4С исполнениями, у которых КСВН 1,25, та же пара даёт не больше 1,57 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.

Контроль мощности передатчика

Измерение отражённой волны

Подмешивание сигнала

Сколько исполнений ОН-К-ВМ работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц5 исполнений

1–4 ГГц (L, S)7 исполнений

4–12 ГГц (C, X)9 исполнений

12–27 ГГц (Ku, K)2 исполнения

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 14 исполнений ОН-К-ВМ, например KADAMM ОН-2000/4000-600-30-N(р)-М. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ku работают 14 исполнений ОН-К-ВМ, например KADAMM ОН-2000/4000-600-30-N(р)-М. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C и Ku работают 7 исполнений ОН-К-ВМ, например KADAMM ОН-2500/4500-150-20-N(р)-М. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ОН-К-ВМ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ОН-К-ВМ включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM ОН-К-ВМ входят:

✓Направленный ответвитель

✓Паспорт изделия

Техническое описание серии ОН-К-ВМ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ОН-К-ВМ или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ОН-К-ВМ	Направленные ответвители коаксиальные высокой мощности	800 МГц – 18 ГГц	15	N, SMA, 5339, 7/16
KADAMM ОН-К	Направленные ответвители коаксиальные	30 МГц – 40 ГГц	39	N, SMA и 2,92 мм
KADAMM ОН	Направленные ответвители однонаправленные	9 кГц – 86 ГГц	318	SMA, N&SMA, N, 2,92 мм
KADAMM ОНД-ДН	Направленные ответвители двунаправленные	9 кГц – 67 ГГц	171	N&SMA, SMA, N, 2,92 мм
KADAMM ОНД-ДС	Направленные ответвители двусторонние	2 – 4 ГГц	1	N

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ОН-К.

Когда выбирают Направленные ответвители коаксиальные высокой мощности KADAMM ОН-К-ВМ: Ответвители применяют для контроля мощности передатчиков, измерения КСВН нагрузки, подмешивания сигнала.

Вопросы и ответы

Какой диапазон частот у изделий KADAMM ОН-К-ВМ?+

Серия ОН-К-ВМ в целом перекрывает 800 МГц – 18 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ОН-К-ВМ?+

От 50 до 600 Вт. Наибольшую мощность держат KADAMM ОН-2000/4000-600-30-N(р)-М.

Какое исполнение ОН-К-ВМ вносит меньше всего потерь?+

Меньше всего потерь — 0,3 дБ — у KADAMM ОН-820/880-500-50-5339(р)-М.

У какого исполнения ОН-К-ВМ самый низкий КСВН?+

Самый низкий КСВН — 1,25 — у KADAMM ОН-2000/4000-600-30-N(р)-М, KADAMM ОН-2500/4500-150-20-N(р)-М и ещё 11 исполнений.

Как изделия KADAMM ОН-К-ВМ подключаются к тракту?+

Подключение у серии ОН-К-ВМ — N, SMA, 5339, 7/16. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ОН-К-ВМ отличается от KADAMM ОН-К?+

KADAMM ОН-К — «Направленные ответвители коаксиальные», охват 30 МГц – 40 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ОН-К-ВМ в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,4 это 2,8 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ОН-К-ВМ?+

Назовите полный артикул из таблицы, например «KADAMM ОН-2000/4000-600-30-N(р)-М», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ОН-К-ВМ?+

В блоке документов — техническое описание серии ОН-К-ВМ и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
