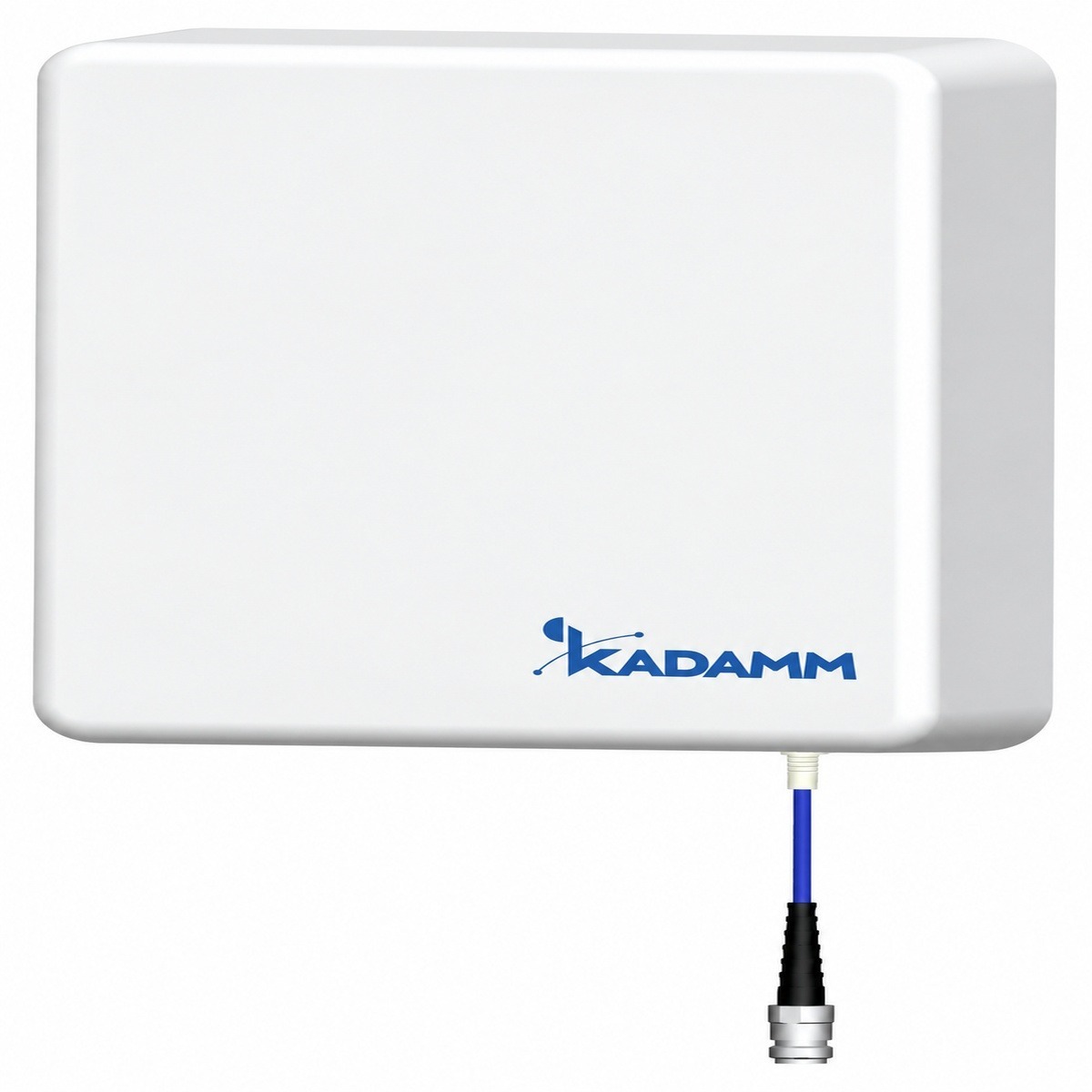

Наружная панельная антенна от производителя KADAMM (КАДАММ) — KADAMM O-ATP9-617/4200S; 617–698 МГц и 698–960 МГц и 1695–2700 МГц и 3300–4200 МГц, усиление 9 дБи, луч 90°.
О модели
По частотам (617–698 МГц и 698–960 МГц и 1695–2700 МГц и 3300–4200 МГц) KADAMM O-ATP9-617/4200S подходит для систем: LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. Усиление 9 дБи — у KADAMM O-ATP9-617/4200S заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 90°, в вертикальной — 75° / 80° / 70° / 50°.
Поляризация — вертикальная. Разъёмы: 1×4.3-10.
Масса — 1,5 кг, размеры 306 × 250 × 86 мм. Крепление: Ø35–125 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 617–698 МГц | 698–960 МГц | 1695–2700 МГц | 3300–4200 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 80° | 70° | 50° |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Размеры упаковки | 455 × 260 × 113 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | по углу места 0–20°, по азимуту ± 45° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–125 мм |
Вопросы по модели
Рабочий диапазон O-ATP9-617/4200S — 617–960 / 1695–2700 / 3300–4200 МГц.
Коэффициент усиления O-ATP9-617/4200S — 9 дБи. Ширина луча по горизонтали — 90°.
1×4.3-10. Исполнение O-ATP9-617/4200S с другим разъёмом — уточняйте у менеджера.
Крепление O-ATP9-617/4200S: Ø35–125 мм. Габариты 306 × 250 × 86 мм, масса 1,5 кг.
Техническое описание O-ATP9-617/4200S и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
