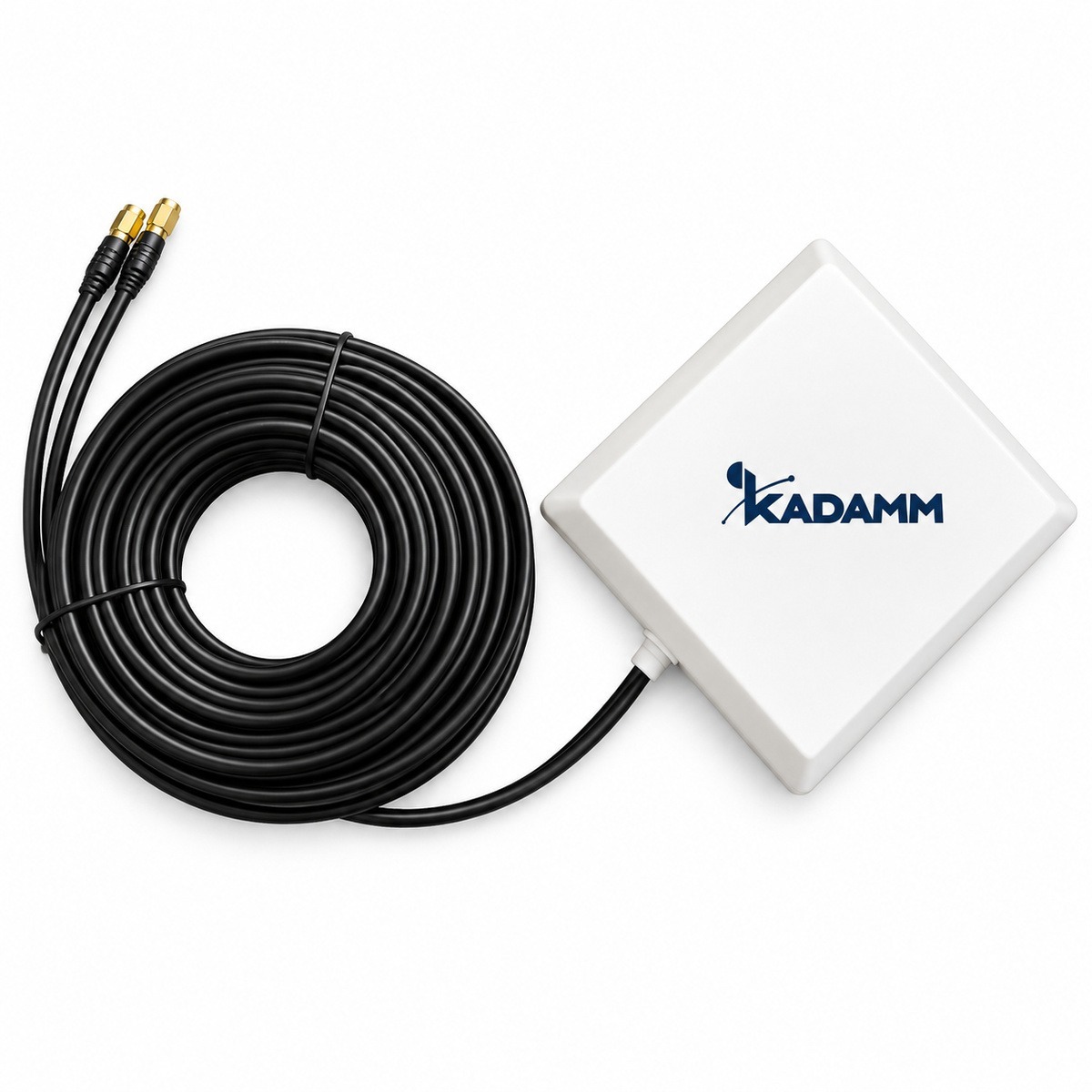

KADAMM O-ATP9-1710/2700M — наружная направленная антенна 4G MIMO 1710–2700 МГц, 9 дБи, 2 × SMA

KADAMM O-ATP9-1710/2700M — наружная панельная антенна диапазона 1710–2700 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 65° / 65°, а назад — ослабленно (отношение вперёд/назад 25 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 2205 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2205 + 20·lg 3 ≈ 108,9 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −59,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 165 × 155 × 50 мм; масса 1 кг (без монтажного комплекта); радом — abs, белый (ral 7035); рабочая температура −55…+60 °C.

Разъём — 2 × SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

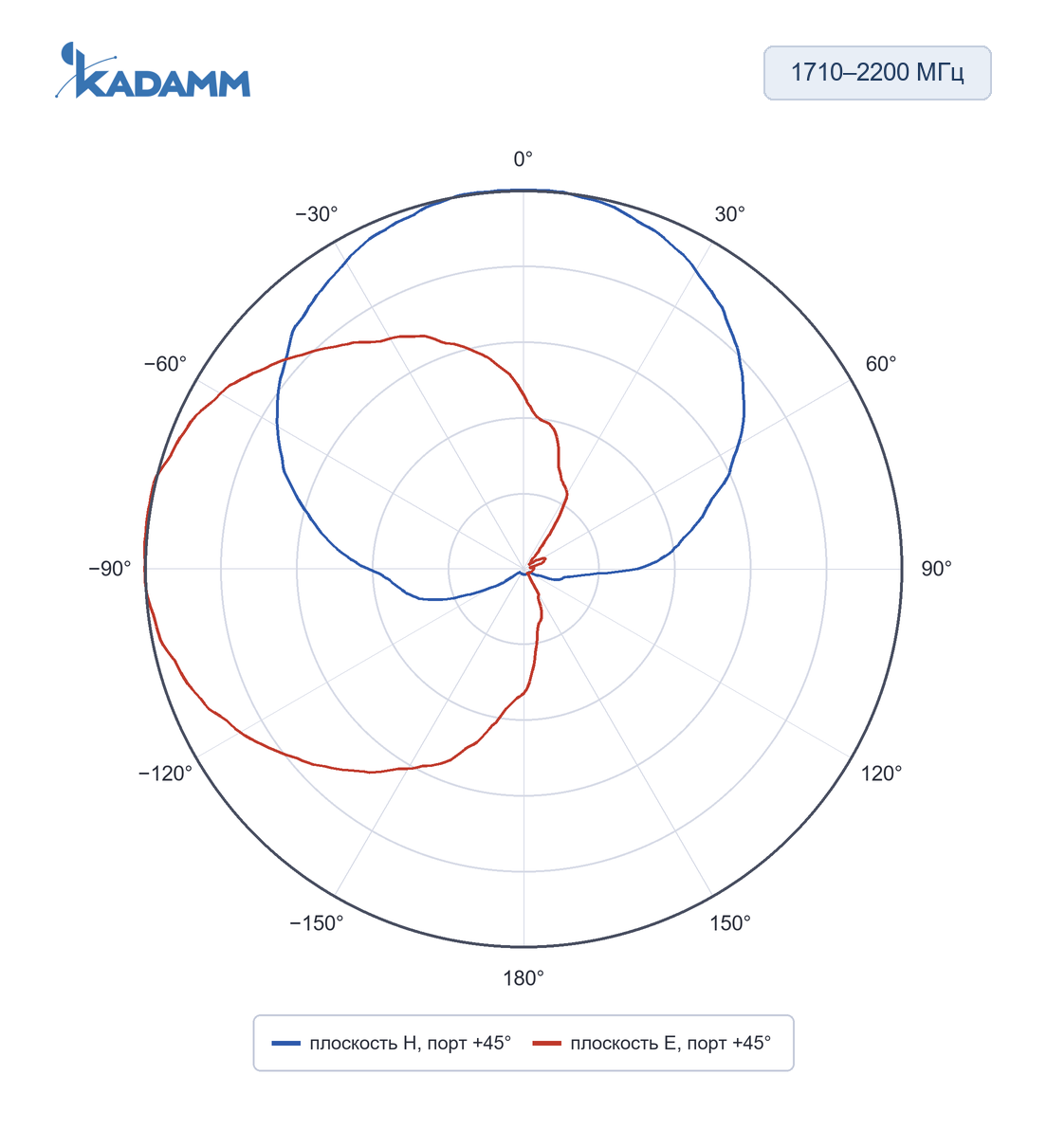

1710–2200 МГц, плоскости H и E (по листу), исполнение KADAMM O-ATP9-1710/2700M, частота замера 1710 МГц, порт +45°Главный лепесток по горизонтали 65°, по вертикали 60°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

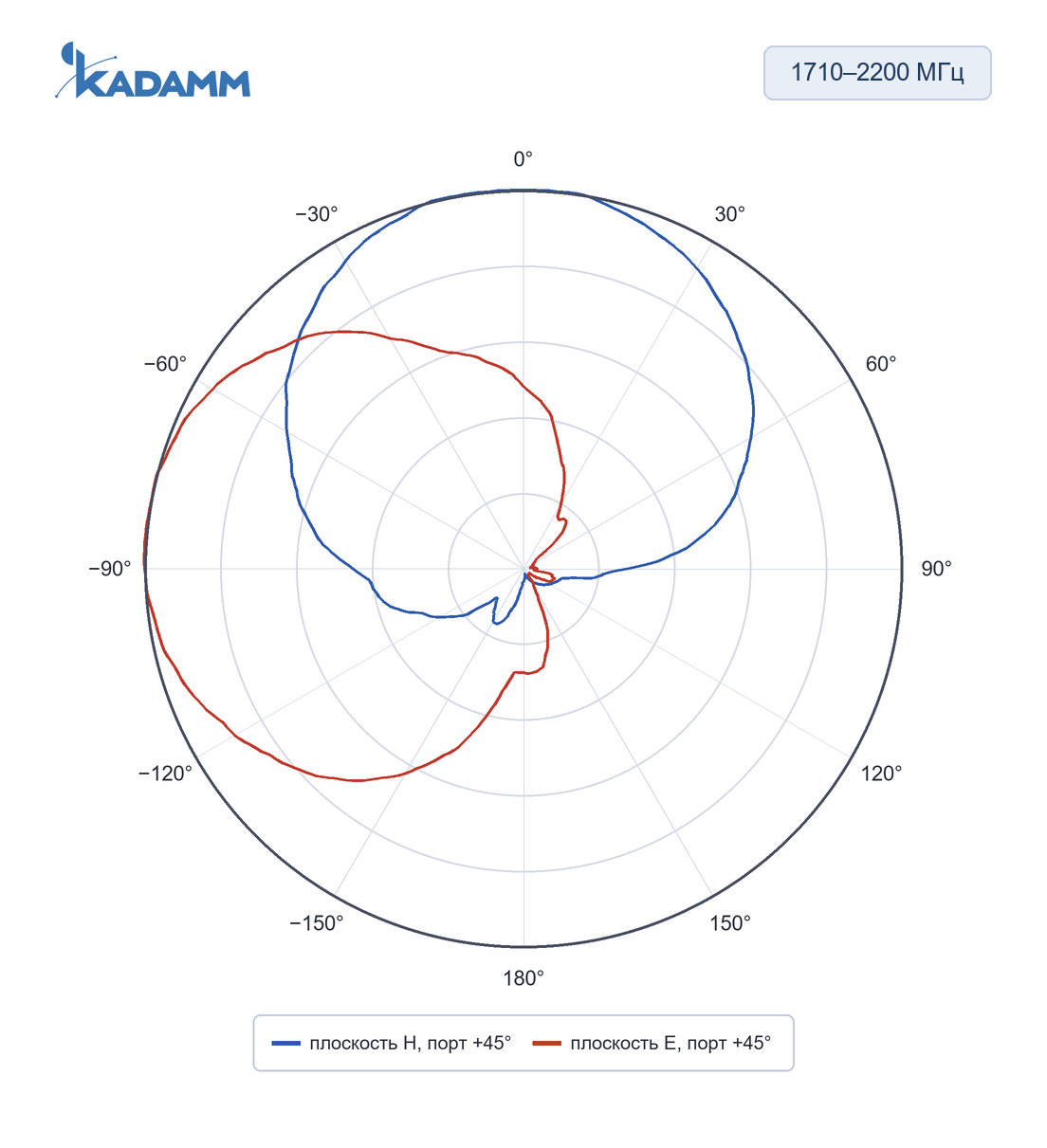

1710–2200 МГц, плоскости H и E (по листу), исполнение KADAMM O-ATP9-1710/2700M, частота замера 1880 МГц, порт +45°Главный лепесток по горизонтали 65°, по вертикали 60°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

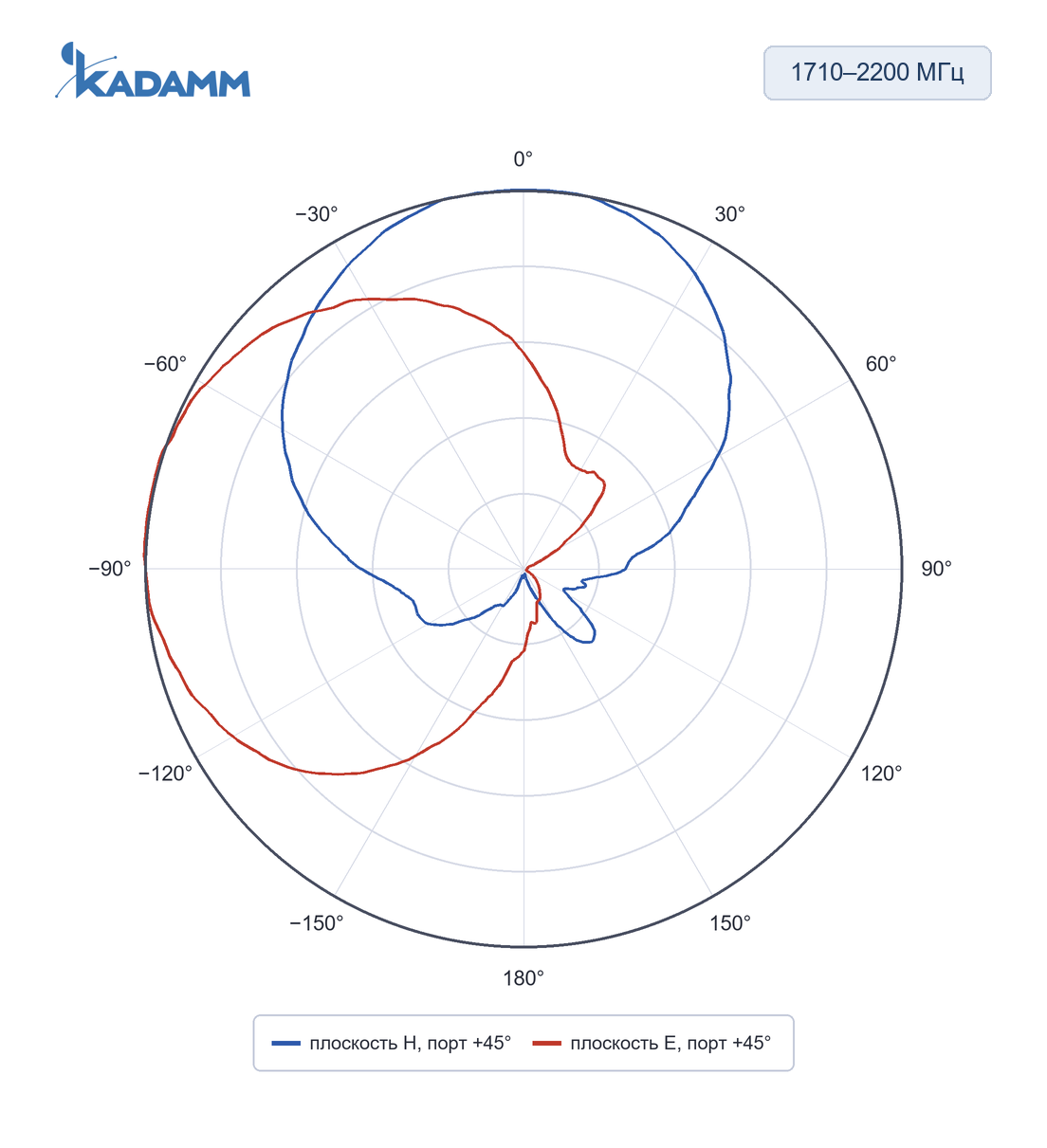

1710–2200 МГц, плоскости H и E (по листу), исполнение KADAMM O-ATP9-1710/2700M, частота замера 2200 МГц, порт +45°Главный лепесток по горизонтали 65°, по вертикали 60°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

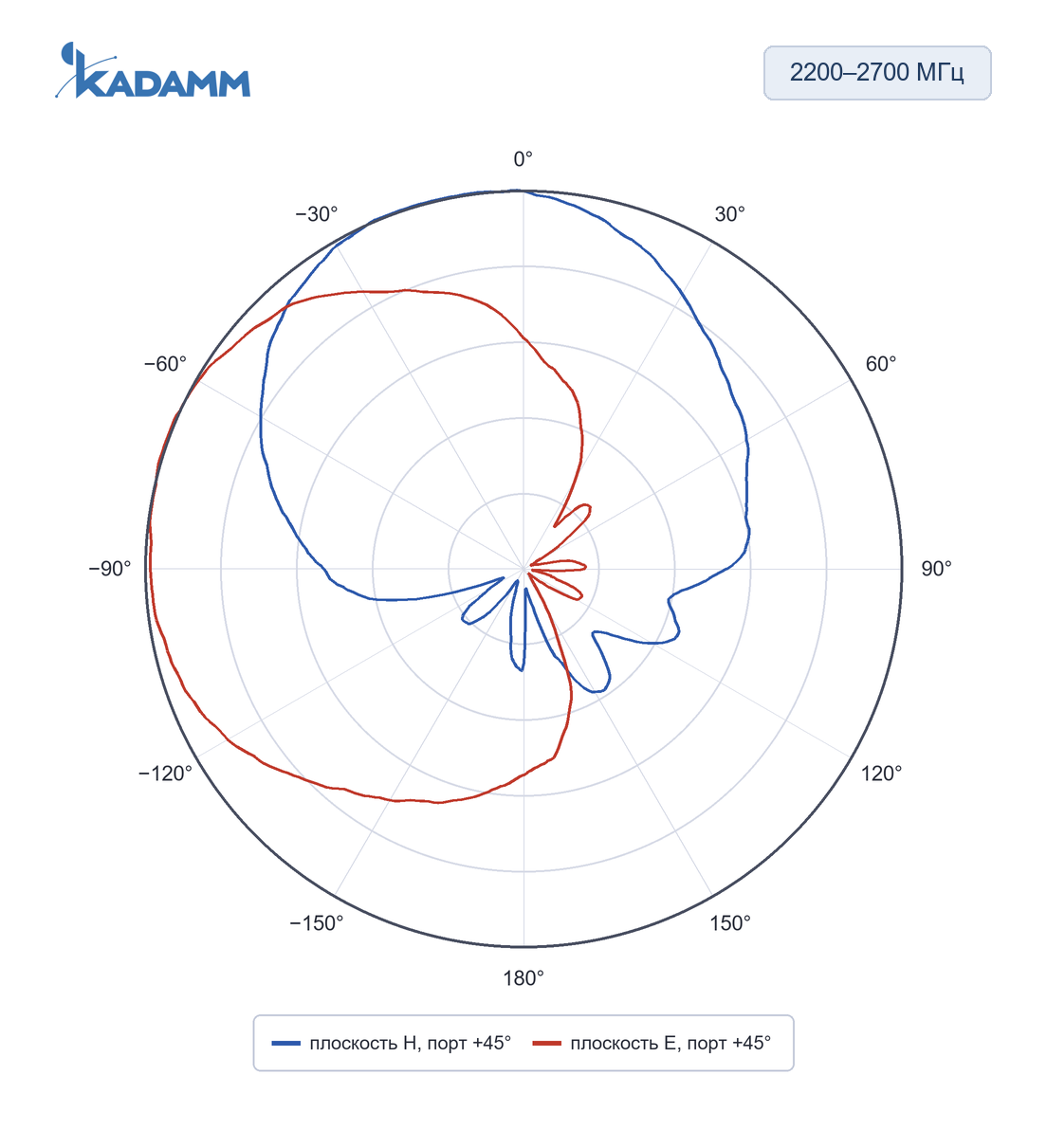

2200–2700 МГц, плоскости H и E (по листу), исполнение KADAMM O-ATP9-1710/2700M, частота замера 2500 МГц, порт +45°Главный лепесток по горизонтали 65°, по вертикали 68°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

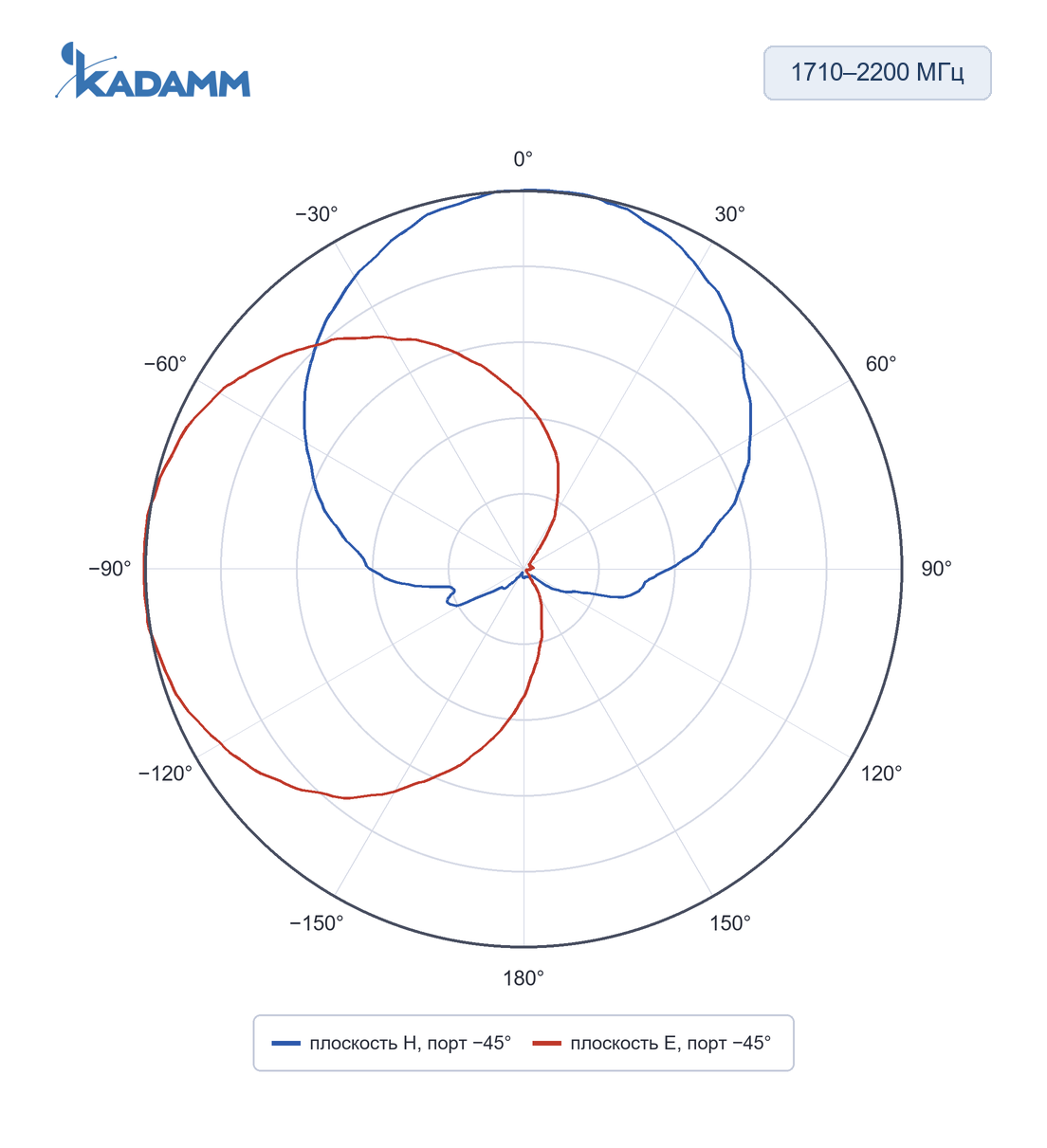

1710–2200 МГц, плоскости H и E (по листу), исполнение KADAMM O-ATP9-1710/2700M, частота замера 1710 МГц, порт -45°Главный лепесток по горизонтали 65°, по вертикали 60°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

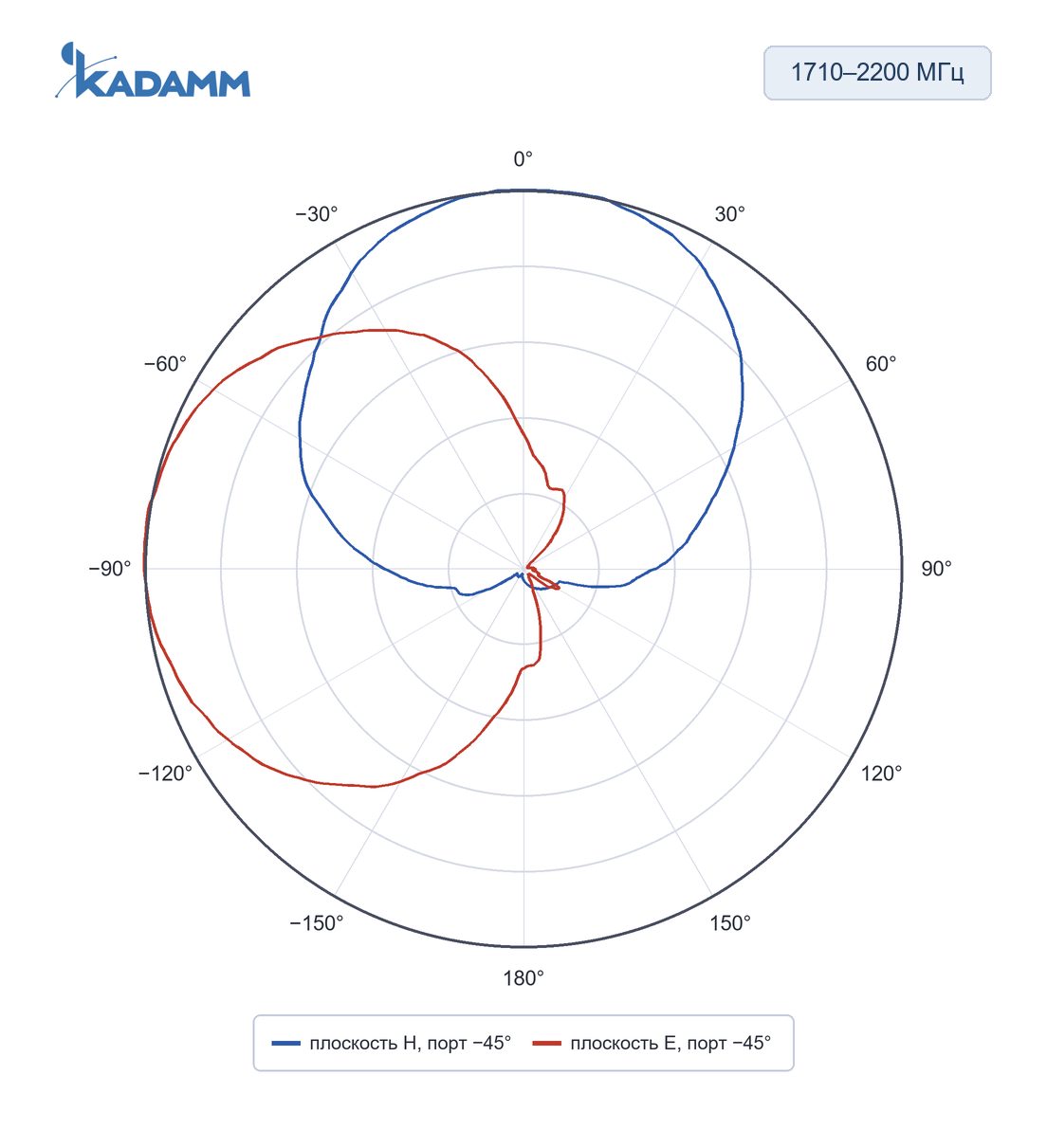

1710–2200 МГц, плоскости H и E (по листу), исполнение KADAMM O-ATP9-1710/2700M, частота замера 1880 МГц, порт -45°Главный лепесток по горизонтали 65°, по вертикали 60°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

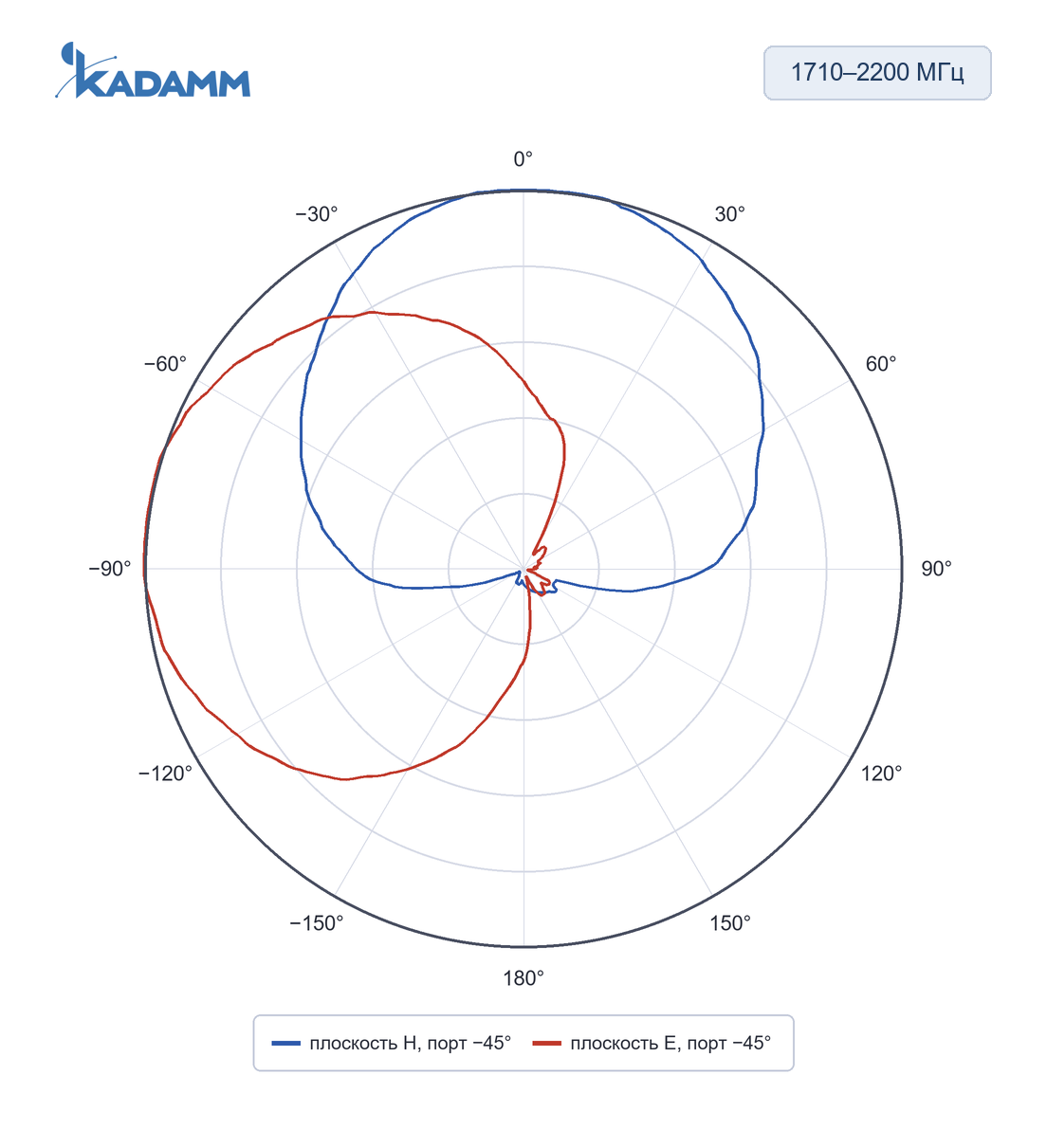

1710–2200 МГц, плоскости H и E (по листу), исполнение KADAMM O-ATP9-1710/2700M, частота замера 2200 МГц, порт -45°Главный лепесток по горизонтали 65°, по вертикали 60°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

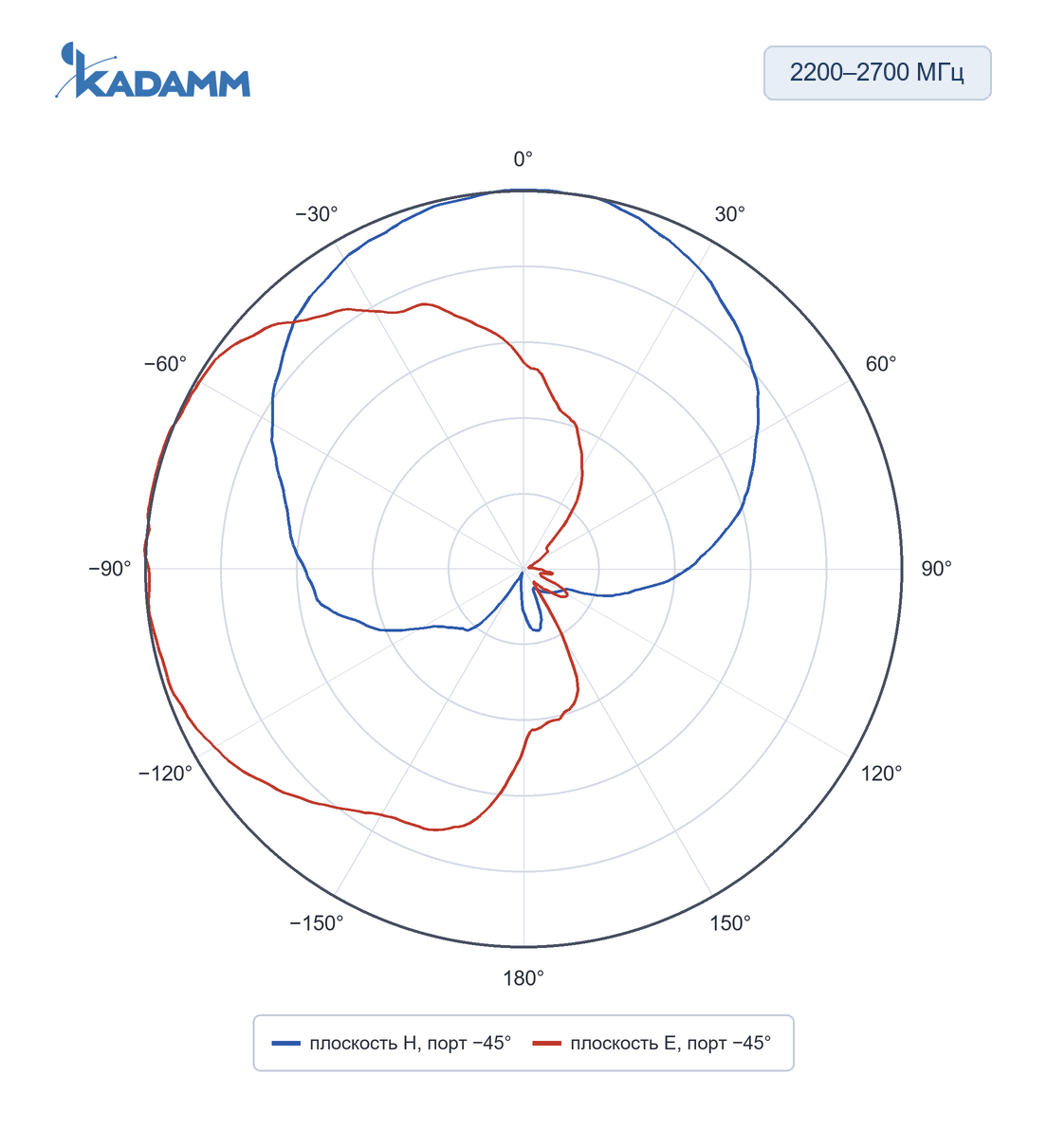

2200–2700 МГц, плоскости H и E (по листу), исполнение KADAMM O-ATP9-1710/2700M, частота замера 2500 МГц, порт -45°Главный лепесток по горизонтали 65°, по вертикали 68°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 60–68°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• 3GPP TS 36.101 и 38.101-1 — полосы O-ATP9-1710/2700M покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры O-ATP9-1710/2700M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP9-1710/2700M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2205 МГц (середина полосы 1710–2700 МГц): L = 32,45 + 20·lg 2205 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 49 − 99,3 = −50,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP9-1710/2700M:

Перед заказом KADAMM O-ATP9-1710/2700M сверьте с проектом:

• Частоты оборудования — внутри 1710–2700 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 2 × SMA
• Климат площадки — в пределах −55…+60 °C

• O-ATP9-1710/2700M направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — 2 × SMA.
• Уличные соединения O-ATP9-1710/2700M после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление O-ATP9-1710/2700M включают в контур заземления и молниезащиты опоры по проекту.
