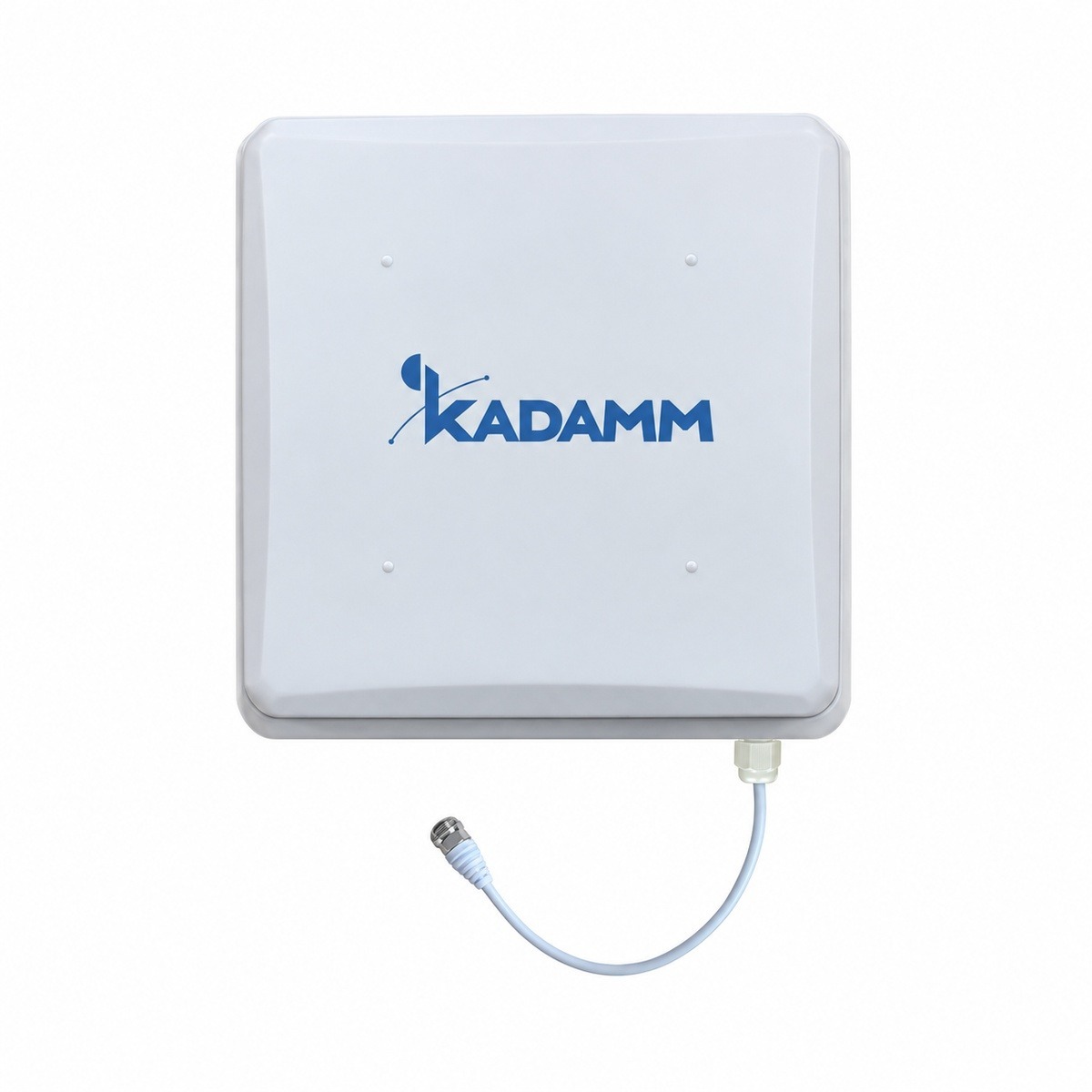

Наружная панельная антенна от производителя KADAMM (КАДАММ) — KADAMM O-ATP7-350/2700S; 350–520 МГц и 600–960 МГц и 1710–2700 МГц, усиление 7 дБи.
О модели
Полоса 350–520 МГц и 600–960 МГц и 1710–2700 МГц у KADAMM O-ATP7-350/2700S перекрывает сети TETRA 380–400 МГц, радиосвязь UHF 400–470 МГц, LTE 700, LTE 800 и GSM-900 и LTE 900 — на этих частотах модель и применяют. При усилении 7 дБи модель O-ATP7-350/2700S подходит для зоны средней протяжённости.
Поляризация — вертикальная. Разъёмы: 1×4.3-10.
Масса — 1,1 кг, размеры 249 × 249 × 68 мм. Крепление: Ø35–125 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | 350–520 МГц | 600–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 350–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 3 ± 1 | 4 ± 1 | 7 ± 1 |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,0 (350–520 МГц), ≤2,5 (600–960 МГц), ≤1,8 (1710–2700 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 249 × 249 × 68 мм |
| Размеры упаковки | 370 × 255 × 108 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | по углу места 0–20°, по азимуту ± 45° |
| Крепление на трубу | Ø35–125 мм |
Вопросы по модели
Рабочий диапазон O-ATP7-350/2700S — 350–960 / 1710–2700 МГц.
Коэффициент усиления O-ATP7-350/2700S — 7 дБи.
У O-ATP7-350/2700S — 1×4.3-10. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление O-ATP7-350/2700S: Ø35–125 мм. Габариты 249 × 249 × 68 мм, масса 1,1 кг.
Для O-ATP7-350/2700S доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
