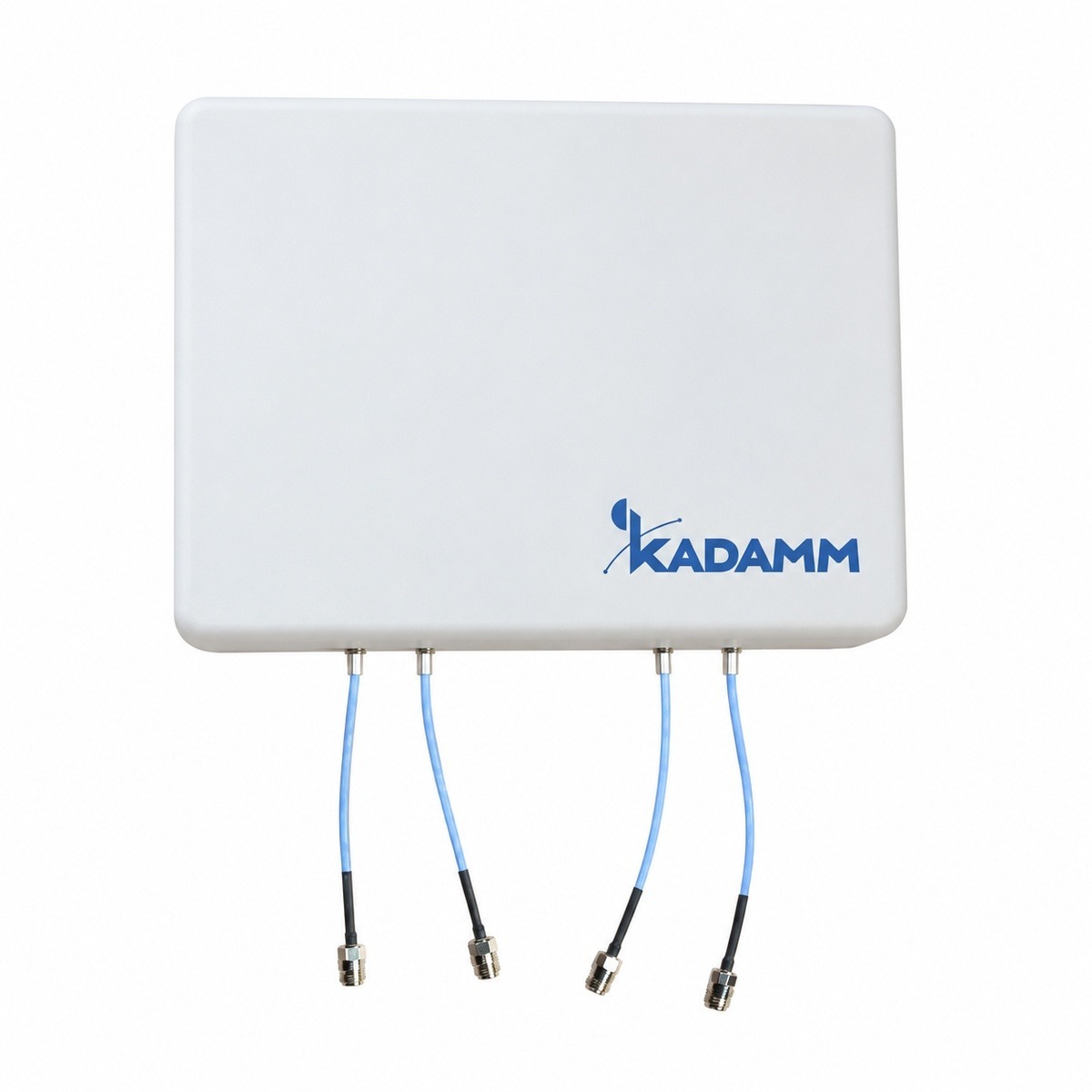

Наружная панельная антенна от производителя KADAMM (КАДАММ) — KADAMM O-ATP8-617/3800M; 617–697 МГц и 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц, усиление 8 дБи, луч 80°, 4 порта.
О модели
Полоса 617–697 МГц и 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц у KADAMM O-ATP8-617/3800M перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800 — на этих частотах модель и применяют. Усиление 8 дБи — у KADAMM O-ATP8-617/3800M заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 80°, в вертикальной — 80° / 80° / 60° / 40°.
Поляризация — ±45°. 4 разъёма KADAMM O-ATP8-617/3800M дают отдельные входы на каждую систему и поляризацию. Разъёмы: 4×4.3-10.
Габариты — 410 × 305 × 84 мм, масса 2,5 кг. Крепление: Ø130–400 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 617–697 МГц | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 80° | 60° | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | |||
| Поляризация | ±45° | |||
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 410 × 305 × 84 мм |
| Размеры упаковки | 425 × 425 × 118 мм |
| Масса антенны | 2,5 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø130–400 мм |
Вопросы по модели
Рабочий диапазон O-ATP8-617/3800M — 617–960 / 1710–2700 / 3300–3800 МГц.
Коэффициент усиления O-ATP8-617/3800M — 8 дБи. Ширина луча по горизонтали — 80°.
4×4.3-10. Исполнение O-ATP8-617/3800M с другим разъёмом — уточняйте у менеджера.
Крепление O-ATP8-617/3800M: Ø130–400 мм. Габариты 410 × 305 × 84 мм, масса 2,5 кг.
Техническое описание O-ATP8-617/3800M и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
