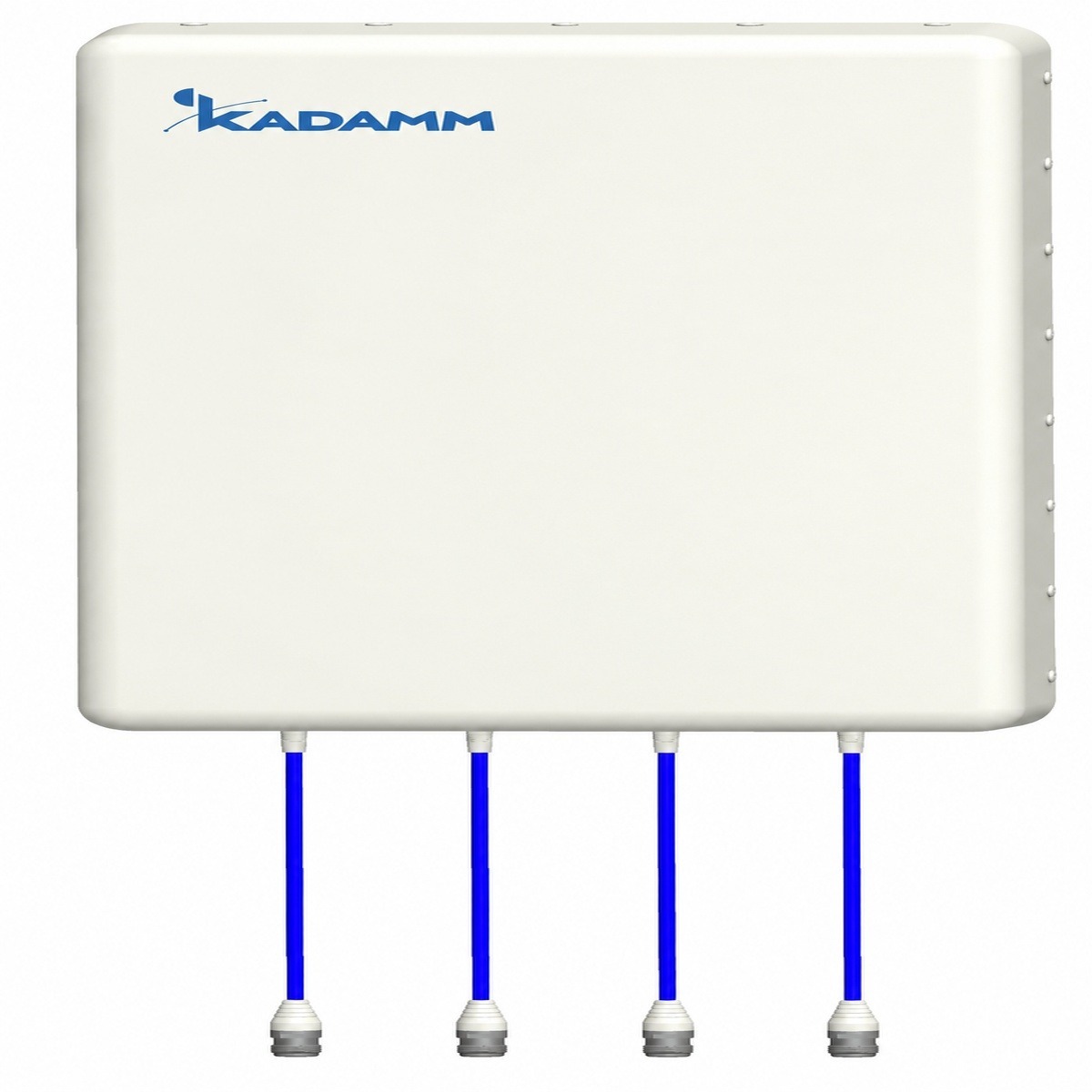

Наружная панельная антенна от производителя KADAMM (КАДАММ) — KADAMM O-ATP8-617/6000M; 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–6000 МГц, усиление 8 дБи, 4 порта.
О модели
В рабочую полосу KADAMM O-ATP8-617/6000M (617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–6000 МГц) попадают LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. При усилении 8 дБи модель O-ATP8-617/6000M подходит для зоны средней протяжённости.
Поляризация — ±45°. 4 разъёма KADAMM O-ATP8-617/6000M дают отдельные входы на каждую систему и поляризацию. Разъёмы: 4×4.3-10.
Масса — 5,7 кг, размеры 495 × 310 × 90 мм. Крепление: Ø50–115 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 7 | 7 | 8 | 8 |
| Поляризация | ±45° | |||
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 495 × 310 × 90 мм |
| Размеры упаковки | 740 × 370 × 155 мм |
| Масса антенны | 5,7 кг |
| Максимальная скорость ветра | 67 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | ± 30° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–115 мм |
Вопросы по модели
Рабочий диапазон O-ATP8-617/6000M — 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц.
Коэффициент усиления O-ATP8-617/6000M — 8 дБи.
4×4.3-10. Исполнение O-ATP8-617/6000M с другим разъёмом — уточняйте у менеджера.
Крепление O-ATP8-617/6000M: Ø50–115 мм. Габариты 495 × 310 × 90 мм, масса 5,7 кг.
Техническое описание O-ATP8-617/6000M и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
