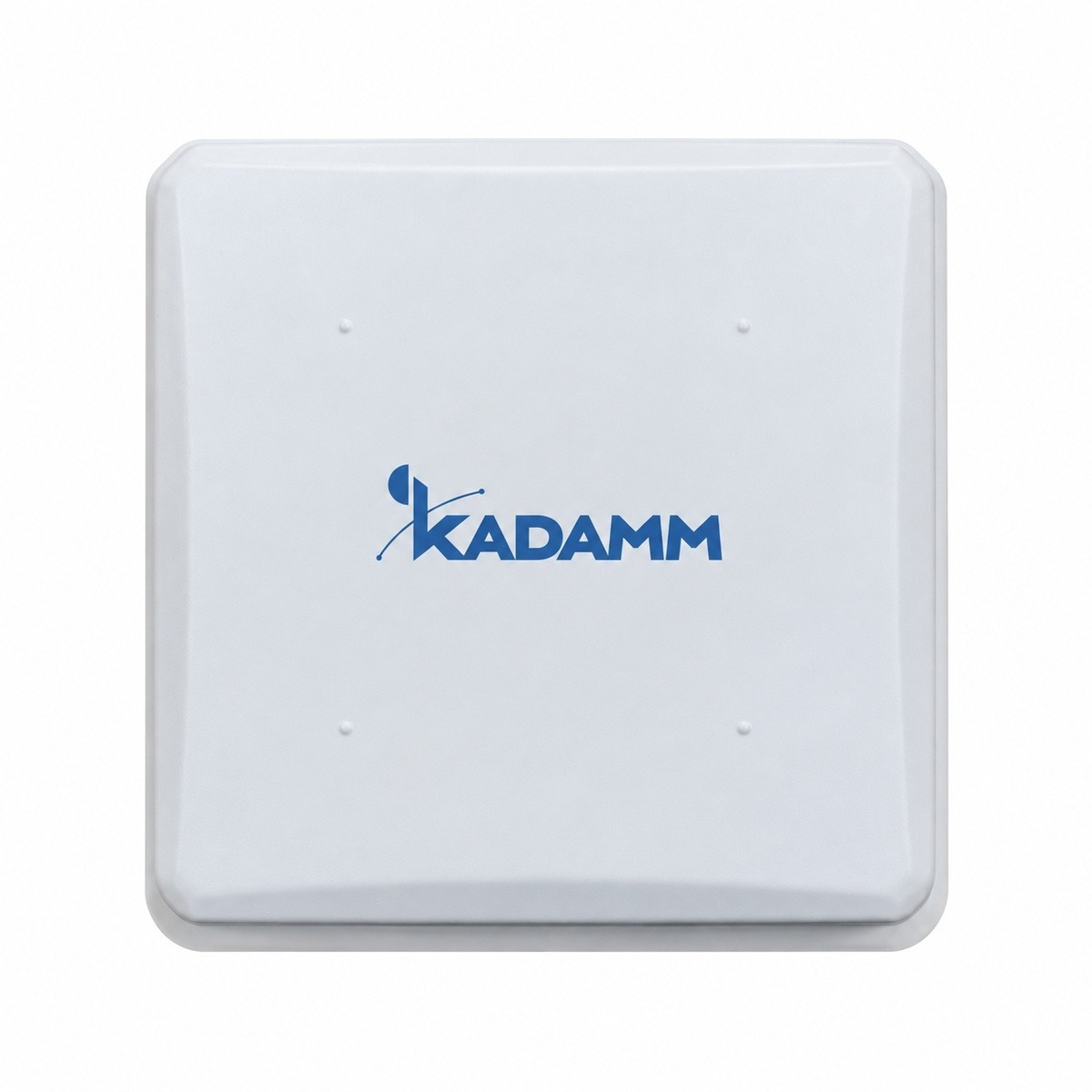

Наружная панельная антенна от производителя KADAMM (КАДАММ) — KADAMM O-ATP8-1710/3800M; 1710–3800 МГц, усиление 8 дБи, луч 70°, 2 порта.
О модели
Полоса 1710–3800 МГц у KADAMM O-ATP8-1710/3800M перекрывает GSM и LTE 1800, UMTS и LTE 2100, LTE 2300 (TDD), Wi-Fi 2,4 ГГц и LTE 2600 — на этих частотах модель и применяют. При усилении 8 дБи модель O-ATP8-1710/3800M подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 70°.
Поляризация — ±45°. 2 разъёма KADAMM O-ATP8-1710/3800M дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.
Масса — 0,28 кг, размеры 165 × 149 × 50 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–3800 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° |
| Поляризация | ±45° |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 165 × 149 × 50 мм |
| Размеры упаковки | 224 × 163 × 68 мм |
| Масса антенны | 0,28 кг |
| Материал радома | ударопрочный полистирол |
Вопросы по модели
Рабочий диапазон O-ATP8-1710/3800M — 1710–3800 МГц.
Коэффициент усиления O-ATP8-1710/3800M — 8 дБи. Ширина луча по горизонтали — 70°.
2×N. Исполнение O-ATP8-1710/3800M с другим разъёмом — уточняйте у менеджера.
Габариты 165 × 149 × 50 мм, масса 0,28 кг.
Техническое описание O-ATP8-1710/3800M и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
