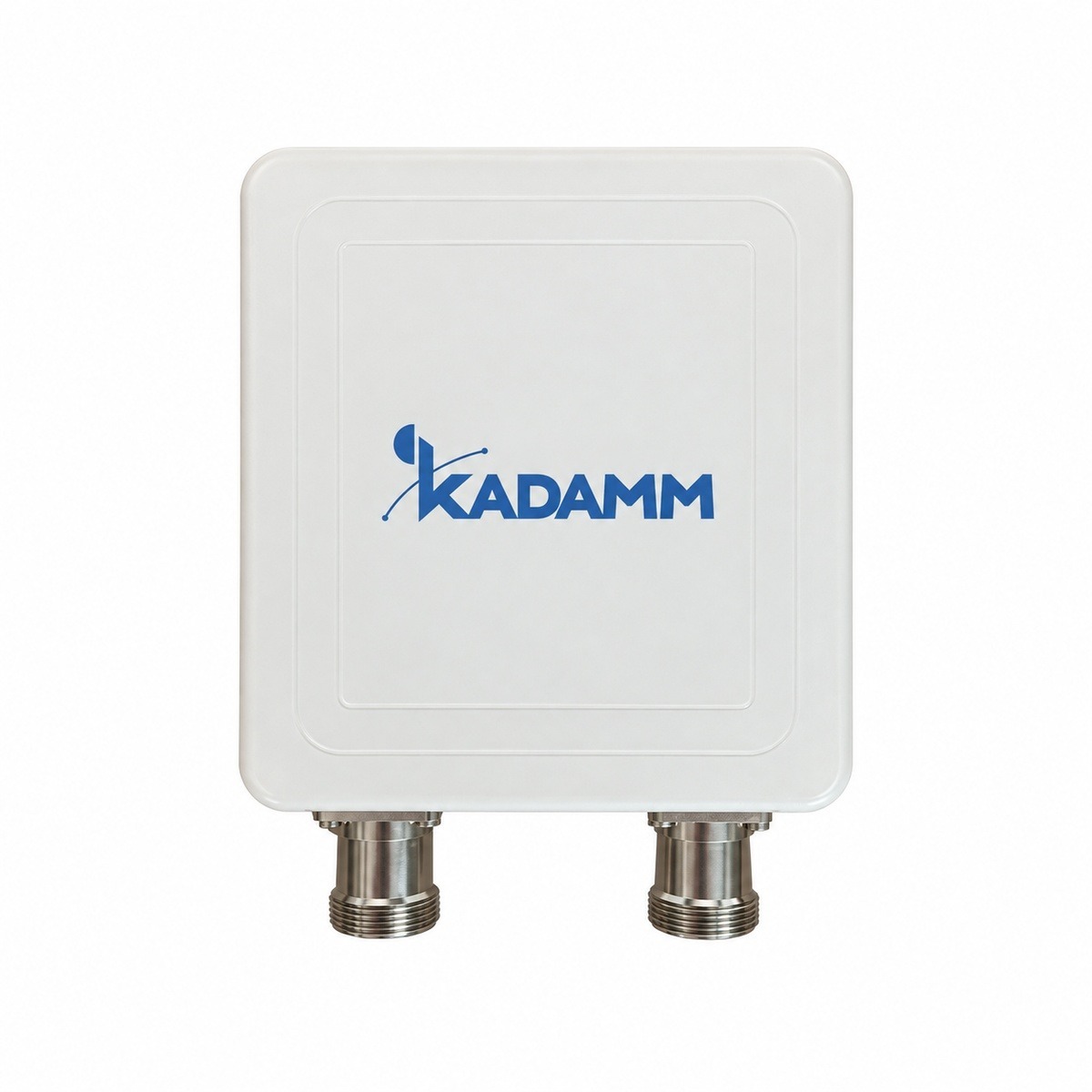

Наружная панельная антенна от производителя KADAMM (КАДАММ) — KADAMM O-ATP8-1710/2700M; 1710–2700 МГц, усиление 8 дБи, луч 65°, 2 порта.
О модели
По частотам (1710–2700 МГц) KADAMM O-ATP8-1710/2700M подходит для систем: GSM и LTE 1800, UMTS и LTE 2100, LTE 2300 (TDD), Wi-Fi 2,4 ГГц и LTE 2600. Усиление 8 дБи — у KADAMM O-ATP8-1710/2700M заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 65°.
Поляризация — ±45°. 2 разъёма KADAMM O-ATP8-1710/2700M дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.
Габариты — 166 × 156 × 43 мм, масса 0,6 кг. Крепление: Ø25–50 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2700 МГц |
| Коэффициент усиления, дБи | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризация | ±45° |
| КСВН | ≤1,7 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 166 × 156 × 43 мм |
| Размеры упаковки | 224 × 163 × 68 мм |
| Масса антенны | 0,6 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | PS |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–50 мм |
Вопросы по модели
Рабочий диапазон O-ATP8-1710/2700M — 1710–2700 МГц.
Коэффициент усиления O-ATP8-1710/2700M — 8 дБи. Ширина луча по горизонтали — 65°.
У O-ATP8-1710/2700M — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление O-ATP8-1710/2700M: Ø25–50 мм. Габариты 166 × 156 × 43 мм, масса 0,6 кг.
Техническое описание O-ATP8-1710/2700M и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
