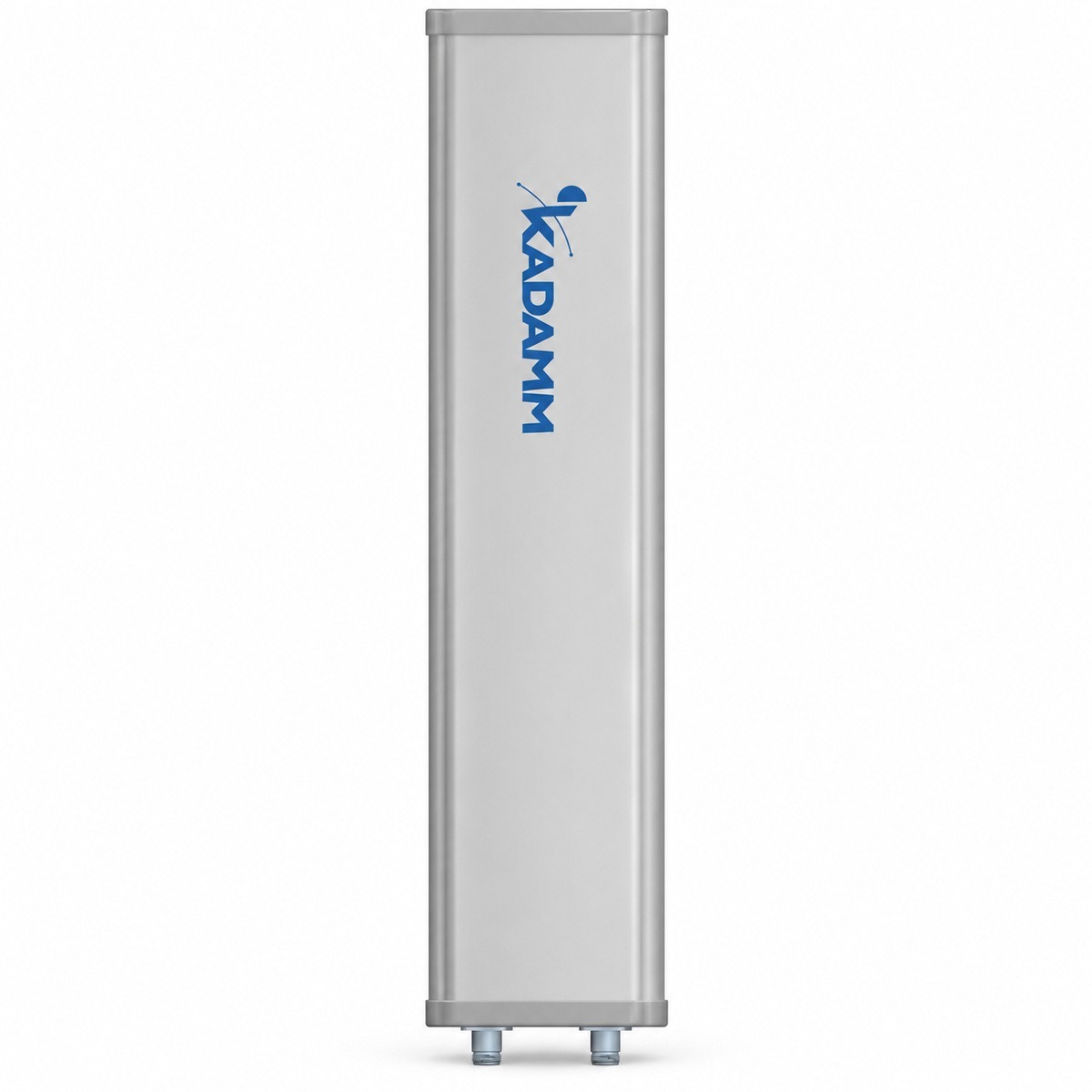

Наружная панельная антенна от производителя KADAMM (КАДАММ) — KADAMM O-ATP17-3300/3800M; 3300–3800 МГц, усиление 17 дБи, 2 порта.
О модели
В рабочую полосу KADAMM O-ATP17-3300/3800M (3300–3800 МГц) попадают 5G NR 3,5 ГГц. С усилением 17 дБи модель O-ATP17-3300/3800M собирает энергию в узкий луч и работает на дальность.
Поляризация — ±45°. У KADAMM O-ATP17-3300/3800M 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.
Габариты — 800 × 128 × 56 мм, масса 2,7 кг. Крепление: Ø35–75 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–3800 МГц |
| Коэффициент усиления, дБи | 17 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 800 × 128 × 56 мм |
| Размеры упаковки | 900 × 230 × 160 мм |
| Масса антенны | 2,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0…-10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон O-ATP17-3300/3800M — 3300–3800 МГц.
Коэффициент усиления O-ATP17-3300/3800M — 17 дБи.
У O-ATP17-3300/3800M — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление O-ATP17-3300/3800M: Ø35–75 мм. Габариты 800 × 128 × 56 мм, масса 2,7 кг.
Техническое описание O-ATP17-3300/3800M и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
