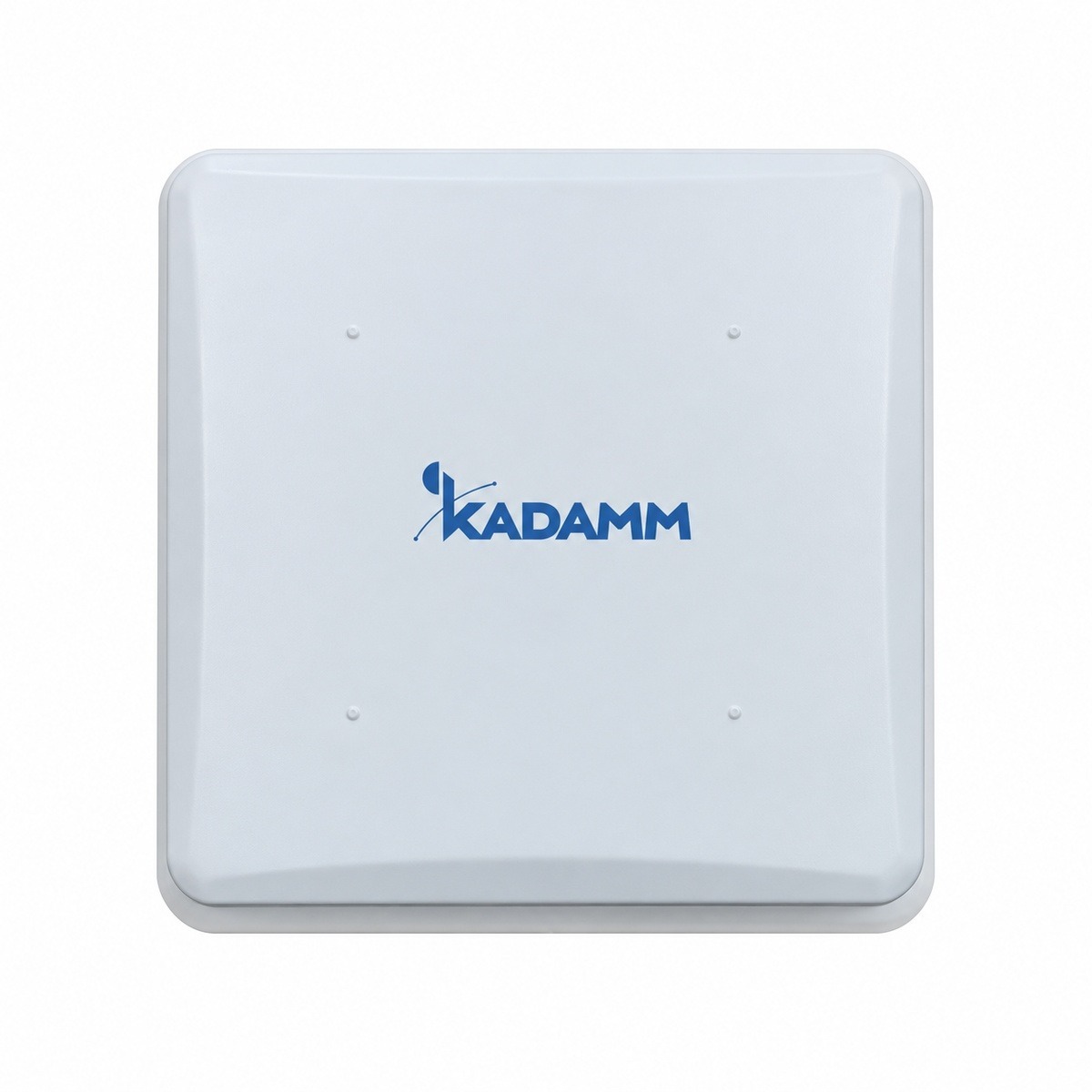

KADAMM O-ATP14-1710/2700M — наружная панельная антенна: 1710–2170 МГц и 2170–2700 МГц, усиление 14 дБи, луч 35°, 2 порта.
О модели
По частотам (1710–2170 МГц и 2170–2700 МГц) KADAMM O-ATP14-1710/2700M подходит для систем: GSM и LTE 1800, UMTS и LTE 2100, LTE 2300 (TDD), Wi-Fi 2,4 ГГц и LTE 2600. При усилении 14 дБи модель O-ATP14-1710/2700M подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 35°, в вертикальной — 35 ± 8° / 30 ± 8°.
Поляризация — ±45°. 2 разъёма KADAMM O-ATP14-1710/2700M дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×SMA.
Масса — 1,4 кг, размеры 249 × 249 × 68 мм. Крепление: Ø130–400 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 1710–2170 МГц | 2170–2700 МГц |
|---|---|---|
| Диапазон частот | 1710–2700 МГц | |
| Коэффициент усиления, дБи | 14 ± 1 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 8° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35 ± 8° | 30 ± 8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | |
| Поляризация | ±45° | |
| КСВН | ≤1,5 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × вилка SMA или по заказу или по заказу |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 249 × 249 × 68 мм |
| Размеры упаковки | 338 × 255 × 90 мм |
| Масса антенны | 1,4 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | по углу места 0–20°, по азимуту ± 45° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø130–400 мм |
Вопросы по модели
Рабочий диапазон O-ATP14-1710/2700M — 1710–2700 МГц.
Коэффициент усиления O-ATP14-1710/2700M — 14 дБи. Ширина луча по горизонтали — 35°.
2×SMA. Исполнение O-ATP14-1710/2700M с другим разъёмом — уточняйте у менеджера.
Крепление O-ATP14-1710/2700M: Ø130–400 мм. Габариты 249 × 249 × 68 мм, масса 1,4 кг.
Для O-ATP14-1710/2700M доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
