KADAMM O-ATP19-1710/2170S — антенна 1710–2170 МГц, 19 дБи, 1 порт

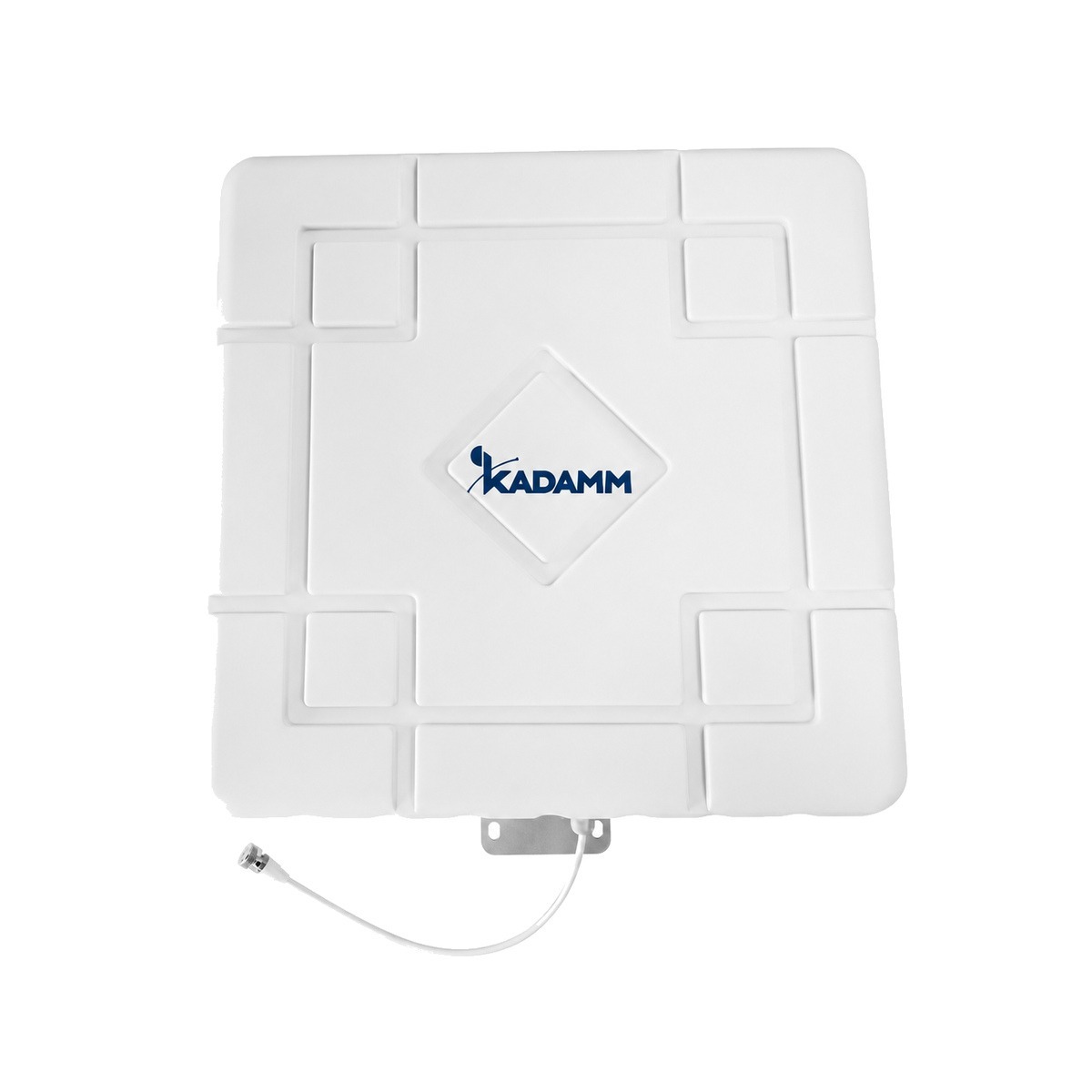

KADAMM O-ATP19-1710/2170S — антенна диапазона 1710–2170 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 18±5, а назад — ослабленно.

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 1940 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1940 + 20·lg 3 ≈ 107,7 дБ. Антенна с усилением 19 дБи сокращает их на 19 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −38,7 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5:1. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 457 × 457 × 117; масса 3.

Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 51318.22 — документ, на который ссылается техническое описание O-ATP19-1710/2170S.
• IEC 60529 — документ, на который ссылается техническое описание O-ATP19-1710/2170S.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP19-1710/2170S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19 = 59 дБм, то есть около 794 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59 − 98,2 = −39,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP19-1710/2170S:

Перед заказом KADAMM O-ATP19-1710/2170S сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 МГц

• Разъёмы — N (розетка).
• Уличные соединения O-ATP19-1710/2170S после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление O-ATP19-1710/2170S включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Внешние антенны для репитеров и усилителей сотовой связи →
