Серия KADAMM НВ: 34 модели, 320 МГц – 330 ГГц, соединители по таблице исполнений.
О серии

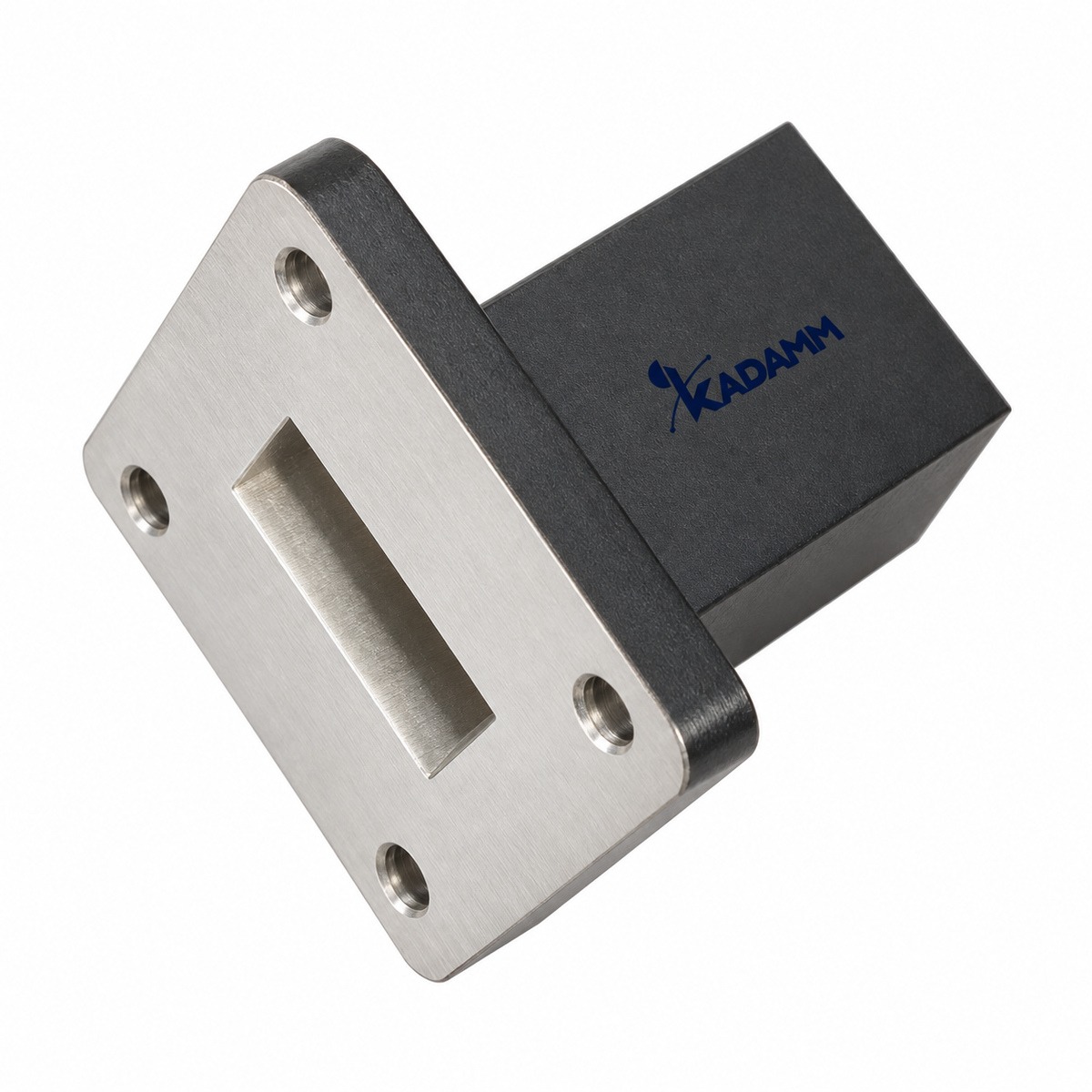

Изделия серии KADAMM НВ поглощают мощность в волноводном тракте без отражения. В серии НВ — 34 модели, общий диапазон 320 МГц – 330 ГГц, соединители по таблице исполнений.
По моделям KADAMM НВ: КСВН от 1,03 до 1,25; мощность от 0,3 до 20 Вт. Модели внутри серии НВ отличаются параметрами: частоты, мощность, КСВН, волновод, фланец, материал.
Где применяют KADAMM НВ: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Нужное исполнение НВ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Волновод | Фланец | Материал | Длина, мм |
|---|---|---|---|---|---|---|---|
| KADAMM НВ-WR10-0,5 | 73,8-112 | 0,5W | 1,15 | WR10 | FUGP | медь | 30 |
| KADAMM НВ-WR112-5 | 6,57-9,99 | 5W | 1,03 | WR112 | FBP | медь | 150 |
| KADAMM НВ-WR1150-15 | 0,64-0,98 | 15W | 1,05 | WR1150 | FDP | алюминий | 1100 |
| KADAMM НВ-WR12-0,5 | 60,5-91,9 | 0,5W | 1,15 | WR12 | FUGP | медь | 30 |
| KADAMM НВ-WR137-5 | 5,38-8,17 | 5W | 1,03 | WR137 | FDP | медь | 180 |
| KADAMM НВ-WR15-0,5 | 49,8-75,8 | 0,5W | 1,15 | WR15 | FUGP | медь | 38 |
| KADAMM НВ-WR1500-15 | 0,49-0,75 | 15W | 1,05 | WR1500 | FDP | алюминий | 1300 |
| KADAMM НВ-WR159-5 | 4,64-7,05 | 5W | 1,03 | WR159 | FDP | алюминий | 200 |
| KADAMM НВ-WR1800-15 | 0,41-0,62 | 15W | 1,05 | WR1800 | FDP | алюминий | 1300 |
| KADAMM НВ-WR187-5 | 3,94-5,99 | 5W | 1,03 | WR187 | FDP | алюминий | 220 |
| KADAMM НВ-WR19-0,5 | 39,2-59,6 | 0,5W | 1,15 | WR19 | FUGP | медь | 40 |
| KADAMM НВ-WR2100-20 | 0,35-0,53 | 20W | 1,05 | WR2100 | FDP | алюминий | 1900 |
| KADAMM НВ-WR22-0,5 | 32,9-50,1 | 0,5W | 1,15 | WR22 | FUGP | медь | 40 |
| KADAMM НВ-WR229-5 | 3,22-4,90 | 5W | 1,03 | WR229 | FDP | алюминий | 250 |
| KADAMM НВ-WR2300-20 | 0,32-0,49 | 20W | 1,05 | WR2300 | FDP | алюминий | 2200 |
| KADAMM НВ-WR28-1 | 26,5-40,0 | 1W | 1,03 | WR28 | FBP | медь | 50 |
| KADAMM НВ-WR284-5 | 2,60-3,95 | 5W | 1,03 | WR284 | FDP | алюминий | 300 |
| KADAMM НВ-WR3-0,3 | 217-330 | 0,3W | 1,25 | WR3 | FUGP | медь | 20 |
| KADAMM НВ-WR34-1 | 21,7-33,0 | 1W | 1,03 | WR34 | FBP | медь | 55 |
| KADAMM НВ-WR340-5 | 2,17-3,30 | 5W | 1,03 | WR340 | FDP | алюминий | 350 |
| KADAMM НВ-WR4-0,3 | 172-261 | 0,3W | 1,25 | WR4 | FUGP | медь | 20 |
| KADAMM НВ-WR42-1 | 17,6-26,7 | 1W | 1,03 | WR42 | FBP | медь | 65 |
| KADAMM НВ-WR430-10 | 1,72-2,61 | 10W | 1,03 | WR430 | FDP | алюминий | 450 |
| KADAMM НВ-WR5-0,3 | 145-220 | 0,3W | 1,25 | WR5 | FUGP | медь | 20 |
| KADAMM НВ-WR51-2 | 14,5-22,0 | 2W | 1,03 | WR51 | FBP | медь | 75 |
| KADAMM НВ-WR510-10 | 1,45-2,20 | 10W | 1,03 | WR510 | FDP | алюминий | 540 |
| KADAMM НВ-WR6-0,3 | 113-173 | 0,3W | 1,2 | WR6 | FUGP | медь | 22 |
| KADAMM НВ-WR62-2 | 11,9-18,0 | 2W | 1,03 | WR62 | FBP | медь | 90 |
| KADAMM НВ-WR650-10 | 1,13-1,73 | 10W | 1,03 | WR650 | FDP | алюминий | 570 |
| KADAMM НВ-WR75-2 | 9,84-15,0 | 2W | 1,03 | WR75 | FBP | медь | 110 |
| KADAMM НВ-WR770-10 | 0,96-1,46 | 10W | 1,03 | WR770 | FDP | алюминий | 680 |
| KADAMM НВ-WR8-0,3 | 92,2-140 | 0,3W | 1,2 | WR8 | FUGP | медь | 25 |
| KADAMM НВ-WR90-2 | 8,20-12,40 | 2W | 1,03 | WR90 | FBP | медь | 130 |
| KADAMM НВ-WR975-15 | 0,75-1,15 | 15W | 1,05 | WR975 | FDP | алюминий | 900 |
Вопросы по серии
Общий диапазон серии НВ — 320 МГц – 330 ГГц; полоса каждой модели указана в таблице исполнений.
В серии НВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM НВ-WR10-0,5», и количество.
Техническое описание серии НВ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
