Серия KADAMM НВ-МГ: 9 моделей, 5,38 – 40 ГГц, соединители по таблице исполнений.
О серии

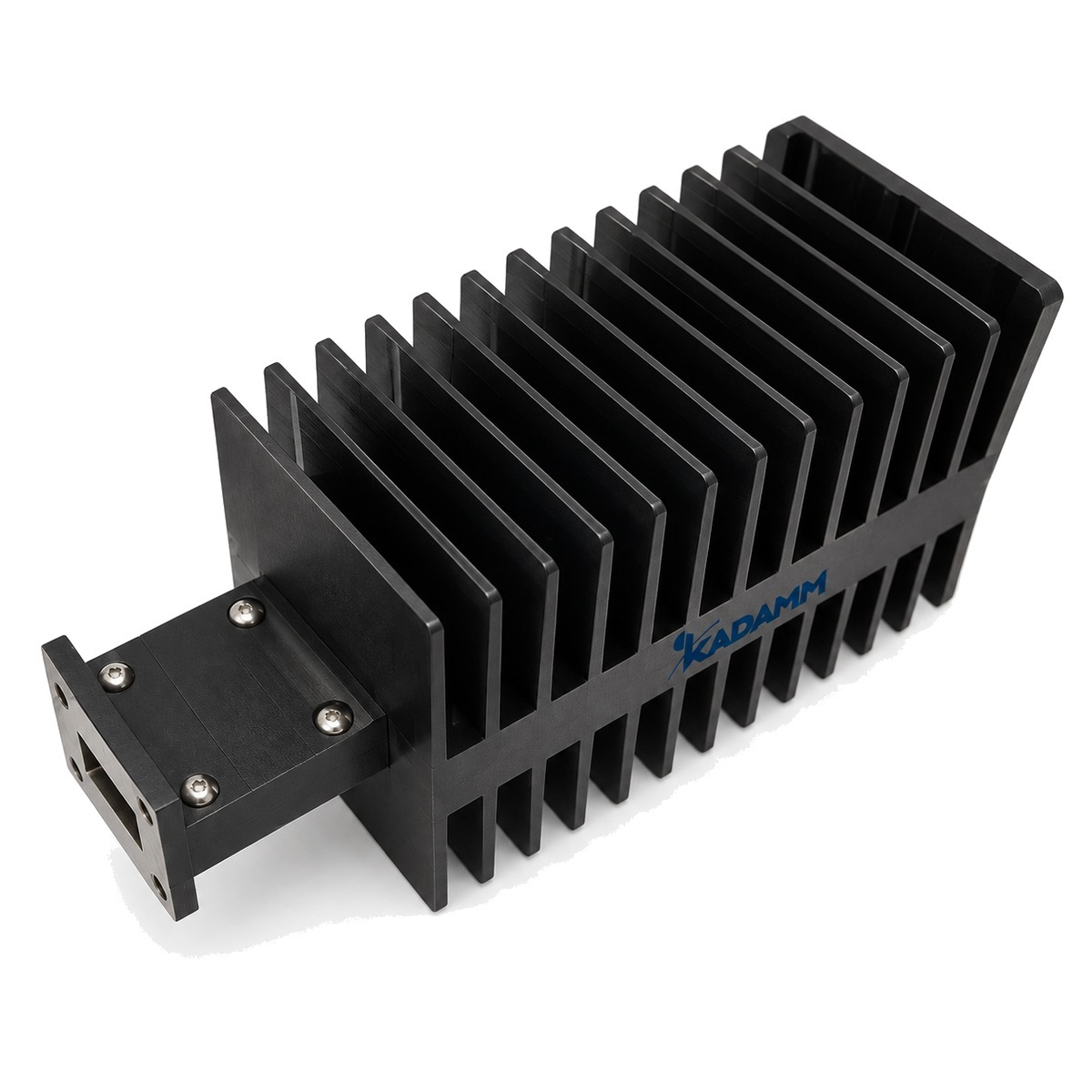

Волноводные нагрузки серии НВ-МГ поглощают мощность в волноводном тракте без отражения. Состав серии НВ-МГ: 9 моделей, общий диапазон 5,38 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM НВ-МГ: мощность от 15 до 30 Вт. Модели внутри серии НВ-МГ отличаются параметрами: частоты, мощность, типоразмер волновода, фланец. Общее для всех моделей НВ-МГ: КСВН, не более — 1,2; материал — алюминий; рабочая температура, °C — -55–+125.
Где применяют KADAMM НВ-МГ: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения НВ-МГ.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,2 |
| Материал | алюминий |
| Рабочая температура, °C | -55–+125 |
Исполнения серии
| Артикул | Частоты, ГГц | Мощность, Вт | Типоразмер волновода | Фланец |
|---|---|---|---|---|
| KADAMM НВ-WR112-30-A-1 | 6,57–10 | 30 | WR-112 (BJ84) | FBP84 |
| KADAMM НВ-WR137-30-A-2 | 5,38–8,17 | 30 | WR-137 (BJ70) | FDP70 |
| KADAMM НВ-WR28-15-A-1-2 | 26,3–40 | 15 | WR-28 (BJ320) | FBP320 |
| KADAMM НВ-WR34-15-A-11 | 21,7–33 | 15 | WR-34 (BJ260) | фланец-крышка UG |
| KADAMM НВ-WR42-15-A-1-2 | 17,6–26,7 | 15 | WR-42 (BJ220) | FBP220 |
| KADAMM НВ-WR51-20-A-11 | 14,5–22 | 20 | WR-51 (BJ180) | фланец-крышка UG |
| KADAMM НВ-WR62-20-A-1 | 11,9–18 | 20 | WR-62 (BJ140) | FBP140 |
| KADAMM НВ-WR75-20-A-1 | 9,84–15 | 20 | WR-75 (BJ120) | FBP120 |
| KADAMM НВ-WR90-20-A-1 | 8,2–12,5 | 20 | WR-90 (BJ100) | FBP100 |
Вопросы по серии
Общий диапазон серии НВ-МГ — 5,38 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии НВ-МГ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM НВ-WR112-30-A-1», и количество.
К серии НВ-МГ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
