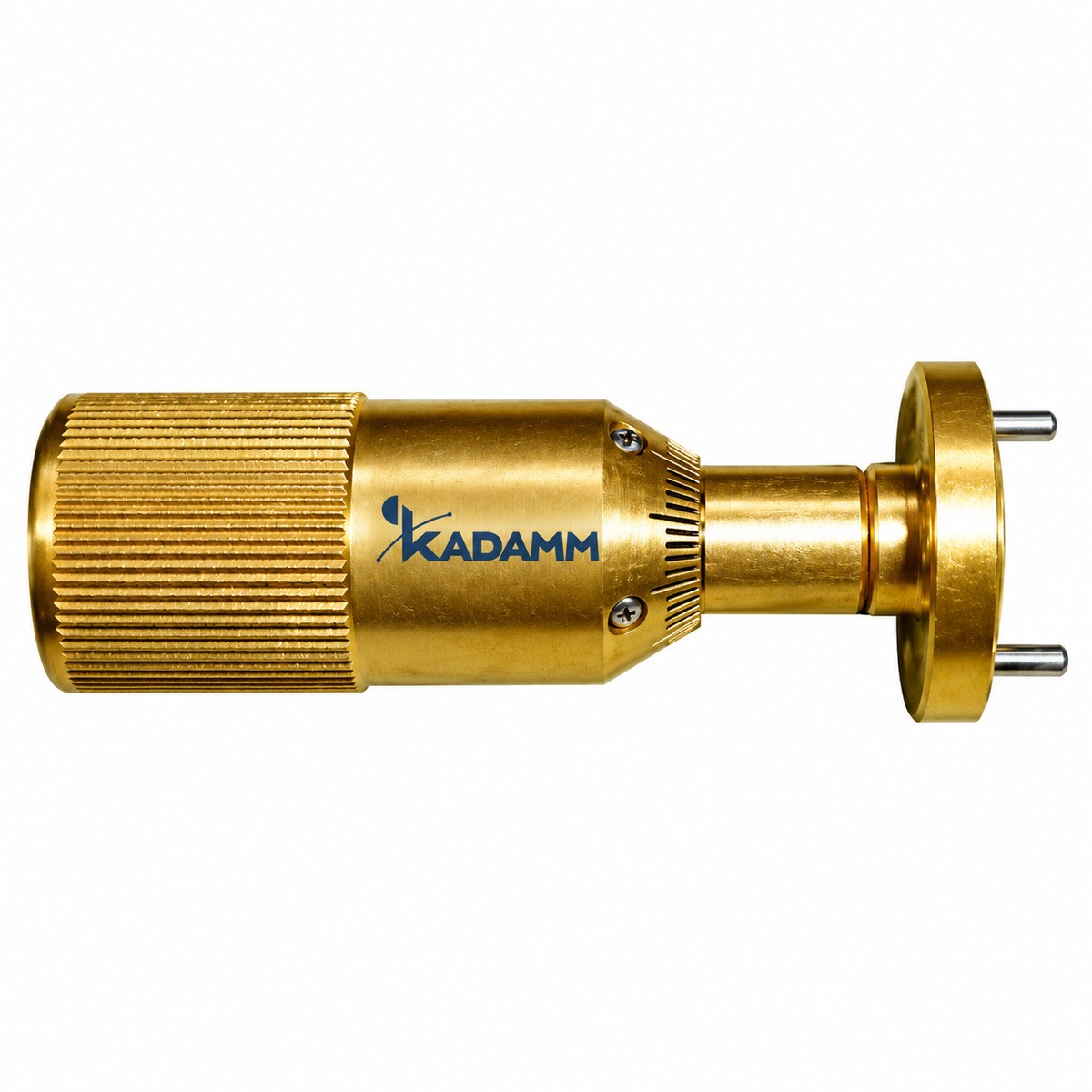

KADAMM НВ-СК — серия производства KADAMM (КАДАММ): 22 модели, 1,13 – 112 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM НВ-СК поглощают мощность в волноводном тракте без отражения. В серии НВ-СК — 22 модели, общий диапазон 1,13 – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM НВ-СК: КСВН от 1,05 до 1,15. Модели внутри серии НВ-СК отличаются параметрами: частоты, КСВН, волновод, фланец, ход. Общее для всех моделей НВ-СК: материал — медь.
Типовые задачи для серии НВ-СК: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения НВ-СК.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | медь |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Ход, мм |
|---|---|---|---|---|---|
| KADAMM НВ-WR10-С | 73,8-112 | 1,15 | WR10 | FUGP | ≥2,1 |
| KADAMM НВ-WR112-С | 6,57-9,99 | 1,05 | WR112 | FBP | ≥24 |
| KADAMM НВ-WR12-С | 60,5-91,9 | 1,15 | WR12 | FUGP | ≥2,6 |
| KADAMM НВ-WR137-С | 5,38-8,17 | 1,05 | WR137 | FDP | ≥15 |
| KADAMM НВ-WR15-С | 49,8-75,8 | 1,15 | WR15 | FUGP | ≥3,3 |
| KADAMM НВ-WR159-С | 4,64-7,05 | 1,05 | WR159 | FDP | ≥17 |
| KADAMM НВ-WR187-С | 3,94-5,99 | 1,05 | WR187 | FDP | ≥20 |
| KADAMM НВ-WR19-С | 39,2-59,6 | 1,15 | WR19 | FUGP | ≥4 |
| KADAMM НВ-WR22-С | 32,9-50,1 | 1,15 | WR22 | FUGP | ≥2 |
| KADAMM НВ-WR229-С | 3,22-4,90 | 1,05 | WR229 | FDP | ≥25 |
| KADAMM НВ-WR28-С | 26,5-40,0 | 1,05 | WR28 | FBP | ≥9 |
| KADAMM НВ-WR284-С | 2,60-3,95 | 1,05 | WR284 | FDP | ≥30 |
| KADAMM НВ-WR34-С | 21,7-33,0 | 1,05 | WR34 | FBP | ≥7,2 |
| KADAMM НВ-WR340-С | 2,17-3,30 | 1,05 | WR340 | FDP | ≥36 |
| KADAMM НВ-WR42-С | 17,6-26,7 | 1,05 | WR42 | FBP | ≥9 |
| KADAMM НВ-WR430-С | 1,72-2,61 | 1,05 | WR430 | FDP | ≥45 |
| KADAMM НВ-WR51-С | 14,5-22,0 | 1,05 | WR51 | FBP | ≥11 |
| KADAMM НВ-WR510-С | 1,45-2,20 | 1,05 | WR510 | FDP | ≥55 |
| KADAMM НВ-WR62-С | 11,9-18,0 | 1,05 | WR62 | FBP | ≥13 |
| KADAMM НВ-WR650-С | 1,13-1,73 | 1,05 | WR650 | FDP | ≥70 |
| KADAMM НВ-WR75-С | 9,84-15,0 | 1,05 | WR75 | FBP | ≥16 |
| KADAMM НВ-WR90-С | 8,20-12,40 | 1,05 | WR90 | FBP | ≥20 |
Вопросы по серии
Общий диапазон серии НВ-СК — 1,13 – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии НВ-СК — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM НВ-WR10-С», и количество.
К серии НВ-СК прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
