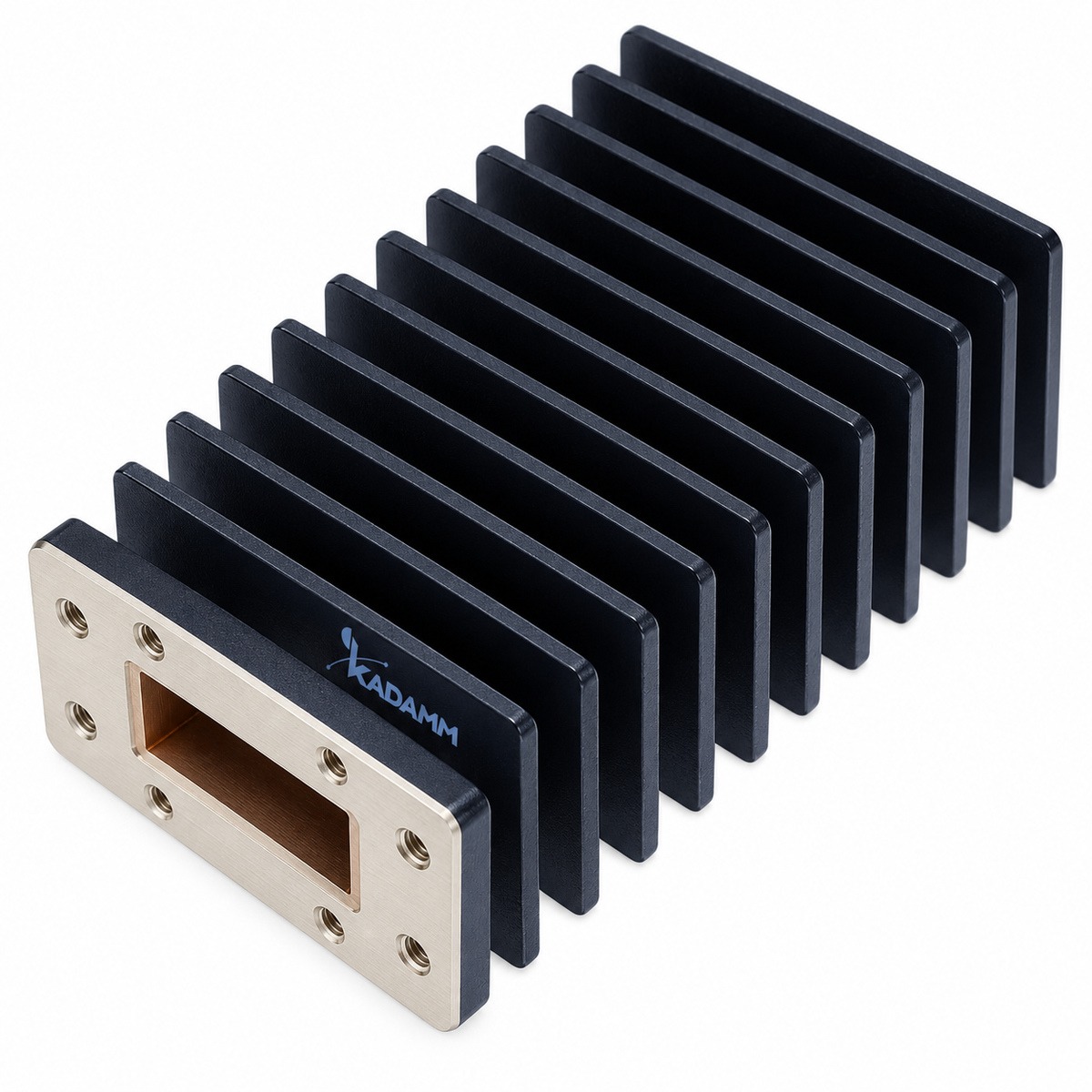

KADAMM · Волноводные нагрузки
Волноводные нагрузки KADAMM в серии НВ-ВО: 78 моделей, 320 МГц – 112 ГГц, соединители по таблице исполнений.
320 МГц – 112 ГГц
Диапазон частот
78
Моделей в серии
по таблице исполнений
Соединитель
О серии
Изделия серии KADAMM НВ-ВО поглощают мощность в волноводном тракте без отражения. В серии НВ-ВО — 78 моделей, общий диапазон 320 МГц – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM НВ-ВО: мощность от 10 до 4000 Вт. Исполнения НВ-ВО различаются по параметрам: частоты, мощность, волновод, фланец, материал. Общее для всех моделей НВ-ВО: КСВН, не более — 1,25.
Где применяют KADAMM НВ-ВО: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения НВ-ВО.
На что смотреть при подборе
Диапазон 320 МГц – 112 ГГцПолосу каждой модели НВ-ВО смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.
ЧастотыРабочая полоса модели НВ-ВО должна перекрывать все частоты тракта с запасом по краям.
МощностьСверьте мощность передатчика с допустимой для выбранной модели НВ-ВО.
ВолноводСечение волновода у модели НВ-ВО выбирают по рабочему диапазону: у каждого сечения свой диапазон.
ФланецФланец модели НВ-ВО должен совпадать с фланцами соседних узлов тракта.
МатериалМатериал и покрытие модели НВ-ВО выбирают по условиям эксплуатации: влажность, агрессивная среда.
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,25 |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Волновод | Фланец | Материал | Мощн., кВт |
|---|---|---|---|---|---|---|
| KADAMM НВ-WR10-М | 73,8-112 | 10-200 | WR10 | FUGP | медь | — |
| KADAMM НВ-WR112-М | 6,57-9,99 | 10-3000 | WR112 | FBP | медь | — |
| KADAMM НВ-WR112-М | 6,57-9,99 | — | WR112 | FBP | алюминий | 1-10 |
| KADAMM НВ-WR112-М | 6,57-9,99 | — | WR112 | FBP | медь | 1-10 |
| KADAMM НВ-WR1150-М | 0,64-0,98 | 10-4000 | WR1150 | FDP | алюминий | — |
| KADAMM НВ-WR12-М | 60,5-91,9 | 10-200 | WR12 | FUGP | медь | — |
| KADAMM НВ-WR137-М | 5,38-8,17 | 10-3000 | WR137 | FDP | медь | — |
| KADAMM НВ-WR137-М | 5,38-8,17 | — | WR137 | FDP | алюминий | 1-10 |
| KADAMM НВ-WR137-М | 5,38-8,17 | — | WR137 | FDP | алюминий | 1-10 |
| KADAMM НВ-WR15-М | 49,8-75,8 | 10-300 | WR15 | FUGP | медь | — |
| KADAMM НВ-WR1500-М | 0,49-0,75 | 10-4000 | WR1500 | FDP | алюминий | — |
| KADAMM НВ-WR159-М | 4,64-7,05 | 10-4000 | WR159 | FDP | алюминий | — |
| KADAMM НВ-WR159-М | 4,64-7,05 | — | WR159 | FDP | алюминий | 3-10 |
| KADAMM НВ-WR159-М | 4,64-7,05 | — | WR159 | FDP | алюминий | 3-10 |
| KADAMM НВ-WR1800-М | 0,41-0,62 | 10-4000 | WR1800 | FDP | алюминий | — |
| KADAMM НВ-WR187-М | 3,94-5,99 | 10-4000 | WR187 | FDP | алюминий | — |
| KADAMM НВ-WR187-М | 3,94-5,99 | — | WR187 | FDP | алюминий | 3-12 |
| KADAMM НВ-WR187-М | 3,94-5,99 | — | WR187 | FDP | алюминий | 3-12 |
| KADAMM НВ-WR19-М | 39,2-59,6 | 10-300 | WR19 | FUGP | медь | — |
| KADAMM НВ-WR2100-М | 0,35-0,53 | 10-4000 | WR2100 | FDP | алюминий | — |
| KADAMM НВ-WR22-М | 32,9-50,1 | 10-600 | WR22 | FUGP | медь | — |
| KADAMM НВ-WR229-М | 3,22-4,90 | 10-4000 | WR229 | FDP | алюминий | — |
| KADAMM НВ-WR229-М | 3,22-4,90 | — | WR229 | FDP | алюминий | 3-12 |
| KADAMM НВ-WR229-М | 3,22-4,90 | — | WR229 | FDP | алюминий | 3-12 |
| KADAMM НВ-WR2300-М | 0,32-0,49 | 10-4000 | WR2300 | FDP | алюминий | — |
| KADAMM НВ-WR28-М | 26,5-40,0 | 10-600 | WR28 | FBP | медь | — |
| KADAMM НВ-WR28-М | 26,5-40,0 | — | WR28 | FBP | алюминий | 0,5-5 |
| KADAMM НВ-WR28-М | 26,5-40,0 | — | WR28 | FBP | медь | 0,5-5 |
| KADAMM НВ-WR284-М | 2,60-3,95 | 10-4000 | WR284 | FDP | алюминий | — |
| KADAMM НВ-WR284-М | 2,60-3,95 | — | WR284 | FDP | алюминий | 3-12 |
| KADAMM НВ-WR284-М | 2,60-3,95 | — | WR284 | FDP | алюминий | 3-12 |
| KADAMM НВ-WR34-М | 21,7-33,0 | 10-600 | WR34 | FBP | медь | — |
| KADAMM НВ-WR34-М | 21,7-33,0 | — | WR34 | FBP | алюминий | 0,5-5 |
| KADAMM НВ-WR34-М | 21,7-33,0 | — | WR34 | FBP | медь | 0,5-5 |
| KADAMM НВ-WR340-М | 2,17-3,30 | 10-4000 | WR340 | FDP | алюминий | — |
| KADAMM НВ-WR340-М | 2,17-3,30 | — | WR340 | FDP | алюминий | 3-15 |
| KADAMM НВ-WR340-М | 2,17-3,30 | — | WR340 | FDP | алюминий | 3-15 |
| KADAMM НВ-WR42-М | 17,6-26,7 | 10-600 | WR42 | FBP | медь | — |
| KADAMM НВ-WR42-М | 17,6-26,7 | — | WR42 | FBP | алюминий | 0,5-5 |
| KADAMM НВ-WR42-М | 17,6-26,7 | — | WR42 | FBP | медь | 0,5-5 |
| KADAMM НВ-WR430-М | 1,72-2,61 | 10-4000 | WR430 | FDP | алюминий | — |
| KADAMM НВ-WR430-М | 1,72-2,61 | — | WR430 | FDP | алюминий | 3-15 |
| KADAMM НВ-WR430-М | 1,72-2,61 | — | WR430 | FDP | алюминий | 3-15 |
| KADAMM НВ-WR51-М | 14,5-22,0 | 10-1000 | WR51 | FBP | медь | — |
| KADAMM НВ-WR51-М | 14,5-22,0 | — | WR51 | FBP | алюминий | 0,5-5 |
| KADAMM НВ-WR51-М | 14,5-22,0 | — | WR51 | FBP | медь | 0,5-5 |
| KADAMM НВ-WR510-М | 1,45-2,20 | 10-4000 | WR510 | FDP | алюминий | — |
| KADAMM НВ-WR510-М | 1,45-2,20 | — | WR510 | FDP | алюминий | 3-15 |
| KADAMM НВ-WR510-М | 1,45-2,20 | — | WR510 | FDP | алюминий | 3-15 |
| KADAMM НВ-WR62-М | 11,9-18,0 | 10-1000 | WR62 | FBP | медь | — |
| KADAMM НВ-WR62-М | 11,9-18,0 | — | WR62 | FBP | алюминий | 0,5-5 |
| KADAMM НВ-WR62-М | 11,9-18,0 | — | WR62 | FBP | медь | 0,5-5 |
| KADAMM НВ-WR650-М | 1,13-1,73 | 10-4000 | WR650 | FDP | алюминий | — |
| KADAMM НВ-WR650-М | 1,13-1,73 | — | WR650 | FDP | алюминий | 3-20 |
| KADAMM НВ-WR650-М | 1,13-1,73 | — | WR650 | FDP | алюминий | 3-20 |
| KADAMM НВ-WR75-М | 9,84-15,0 | 10-3000 | WR75 | FBP | медь | — |
| KADAMM НВ-WR75-М | 9,84-15,0 | — | WR75 | FBP | алюминий | 1-10 |
| KADAMM НВ-WR75-М | 9,84-15,0 | — | WR75 | FBP | медь | 1-10 |
| KADAMM НВ-WR770-М | 0,96-1,46 | 10-4000 | WR770 | FDP | алюминий | — |
| KADAMM НВ-WR770-М | 0,96-1,46 | — | WR770 | FDP | алюминий | 3-20 |
| KADAMM НВ-WR770-М | 0,96-1,46 | — | WR770 | FDP | алюминий | 3-20 |
| KADAMM НВ-WR90-М | 8,20-12,40 | 10-3000 | WR90 | FBP | медь | — |
| KADAMM НВ-WR90-М.2 | 8,20-12,40 | — | WR90 | FBP | алюминий | 1-10 |
| KADAMM НВ-WR90-М.2 | 8,20-12,40 | — | WR90 | FBP | медь | 1-10 |
| KADAMM НВ-WR975-М | 0,75-1,15 | 10-4000 | WR975 | FDP | алюминий | — |
| KADAMM НВ-WRD110-М | 11-26,5 | 10-600W | WRD110 | FP | медь | — |
| KADAMM НВ-WRD150-М | 1,5-3,6 | 10-2000W | WRD150 | FP | алюминий | — |
| KADAMM НВ-WRD180-М | 18-40 | 10-600W | WRD180 | FP | медь | — |
| KADAMM НВ-WRD200-М | 2-4,8 | 10-2000W | WRD200 | FP | алюминий | — |
| KADAMM НВ-WRD250-М | 2,6-7,8 | 10-2000W | WRD250 | FP | алюминий | — |
| KADAMM НВ-WRD350-М | 3,5-8,2 | 10-2000W | WRD350 | FP | алюминий | — |
| KADAMM НВ-WRD475-М | 4,75-11 | 10-1000W | WRD475 | FP | алюминий | — |
| KADAMM НВ-WRD500-М | 5-18 | 10-1000W | WRD500 | FP | алюминий | — |
| KADAMM НВ-WRD580-М | 5,8-16 | 10-1000W | WRD580 | FP | алюминий | — |
| KADAMM НВ-WRD650-М | 6,5-18 | 10-1000W | WRD650 | FP | медь | — |
| KADAMM НВ-WRD700-М | 7-18,5 | 10-1000W | WRD700 | FP | медь | — |
| KADAMM НВ-WRD750-М | 7,5-18 | 10-1000W | WRD750 | FP | медь | — |
| KADAMM НВ-WRD84-М | 0,84-2 | 10-2000W | WRD84 | FP | алюминий | — |
Вопросы по серии
В каком диапазоне работает серия KADAMM НВ-ВО?
Общий диапазон серии НВ-ВО — 320 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM НВ-ВО?
В серии НВ-ВО — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM НВ-ВО?
Назовите артикул исполнения из таблицы, например «KADAMM НВ-WR10-М», и количество.
Какие документы есть на серию KADAMM НВ-ВО?
Техническое описание серии НВ-ВО и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
