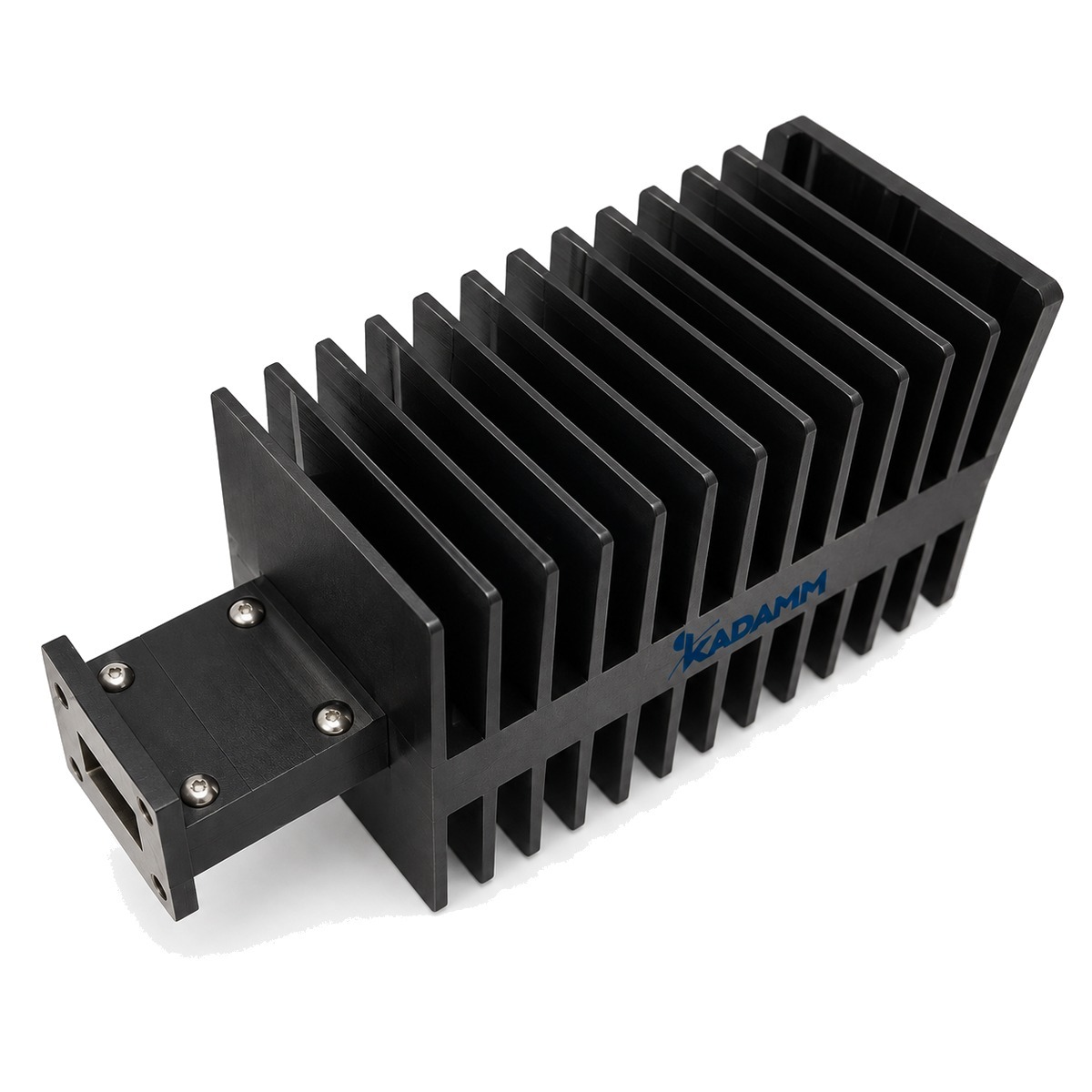

Серия KADAMM НВ-ВМ: 24 модели, 2,17 – 59,6 ГГц, соединители по таблице исполнений.
О серии
Волноводные нагрузки серии НВ-ВМ поглощают мощность в волноводном тракте без отражения. В серии НВ-ВМ — 24 модели, общий диапазон 2,17 – 59,6 ГГц, соединители по таблице исполнений.
По моделям KADAMM НВ-ВМ: КСВН от 1,15 до 1,25; мощность от 1000 до 2500 Вт. Исполнения НВ-ВМ различаются по параметрам: частоты, мощность, КСВН, типоразмер волновода, фланец, температура. Общее для всех моделей НВ-ВМ: материал — алюминий.
Типовые задачи для серии НВ-ВМ: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Нужное исполнение НВ-ВМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | алюминий |
Исполнения серии
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Типоразмер волновода | Фланец | Температура, °C |
|---|---|---|---|---|---|---|
| KADAMM НВ-WR112-2K5-A-1 | 6,57–10 | 2500 | 1,2 | WR-112 (BJ84) | FBP84 | -55–+125 |
| KADAMM НВ-WR112-2K5-A-2 | 6,57–10 | 2500 | 1,2 | WR-112 (BJ84) | FDP84 | -55–+125 |
| KADAMM НВ-WR137-2K5-A-1 | 5,38–8,17 | 2500 | 1,2 | WR-137 (BJ70) | FBP70 | -55–+125 |
| KADAMM НВ-WR137-2K5-A-2 | 5,38–8,17 | 2500 | 1,2 | WR-137 (BJ70) | FDP70 | -55–+125 |
| KADAMM НВ-WR159-2K5-A-1 | 4,64–7,05 | 2500 | 1,2 | WR-159 (BJ58) | FBP58 | -55–+125 |
| KADAMM НВ-WR159-2K5-A-2 | 4,64–7,05 | 2500 | 1,2 | WR-159 (BJ58) | FDP58 | -55–+125 |
| KADAMM НВ-WR187-2K5-A-1 | 3,94–5,99 | 2500 | 1,2 | WR-187 (BJ48) | FBP48 | -55–+125 |
| KADAMM НВ-WR187-2K5-A-2 | 3,94–5,99 | 2500 | 1,2 | WR-187 (BJ48) | FDP48 | -55–+125 |
| KADAMM НВ-WR19-1K5-A-10 | 39,2–59,6 | 1500 | 1,2 | WR-19 (BJ500) | FUGP500 | -55–+125 |
| KADAMM НВ-WR22-1K5-A-5 | 32,9–50,1 | 1500 | 1,2 | WR-22 (BJ400) | FUGP400 | -55–+125 |
| KADAMM НВ-WR229-2K5-A-1 | 3,22–4,9 | 2500 | 1,2 | WR-229 (BJ40) | FBP40 | -55–+125 |
| KADAMM НВ-WR229-2K5-A-2 | 3,22–4,9 | 2500 | 1,2 | WR-229 (BJ40) | FDP40 | -55–+125 |
| KADAMM НВ-WR28-1K-A-1 | 26,3–40 | 1000 | 1,2 | WR-28 (BJ320) | FBP320 | - |
| KADAMM НВ-WR28-2K5-A-1 | 26,3–40 | 2500 | 1,15 | WR-28 (BJ320) | FBP320 | -55–+125 |
| KADAMM НВ-WR284-2K5-A-2 | 2,6–3,95 | 2500 | 1,2 | WR-284 (BJ32) | FDP32 | -55–+125 |
| KADAMM НВ-WR34-2K5-A-1 | 21,7–33 | 2500 | 1,15 | WR-34 (BJ260) | FBP260 | -55–+125 |
| KADAMM НВ-WR42-2K5-A-1 | 17,6–26,7 | 2500 | 1,15 | WR-42 (BJ220) | FBP220 | -55–+125 |
| KADAMM НВ-WR430-1K-A-2 | 2,17–3,3 | 1000 | 1,25 | WR-430 (BJ22) | FDP22 | 0–+30 |
| KADAMM НВ-WR51-2K5-A-1 | 14,5–22 | 2500 | 1,2 | WR-51 (BJ180) | FBP180 | -55–+125 |
| KADAMM НВ-WR62-2K5-A-1 | 11,9–18 | 2500 | 1,15 | WR-62 (BJ140) | FBP140 | -55–+125 |
| KADAMM НВ-WR75-2K5-A-1 | 9,84–15 | 2500 | 1,2 | WR-75 (BJ120) | FBP120 | -55–+125 |
| KADAMM НВ-WR75-2K5-A-2 | 9,84–15 | 2500 | 1,2 | WR-75 (BJ120) | FDP120 | -55–+125 |
| KADAMM НВ-WR90-2K5-A-1 | 8,2–12,5 | 2500 | 1,2 | WR-90 (BJ100) | FBP100 | -55–+125 |
| KADAMM НВ-WR90-2K5-A-2 | 8,2–12,5 | 2500 | 1,2 | WR-90 (BJ100) | FDP100 | -55–+125 |
Вопросы по серии
Общий диапазон серии НВ-ВМ — 2,17 – 59,6 ГГц; полоса каждой модели указана в таблице исполнений.
В серии НВ-ВМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM НВ-WR112-2K5-A-1», и количество.
Техническое описание серии НВ-ВМ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
