Серия KADAMM АТВ-О-ВМ: 23 модели, 960 МГц – 112 ГГц, соединители по таблице исполнений.
О серии

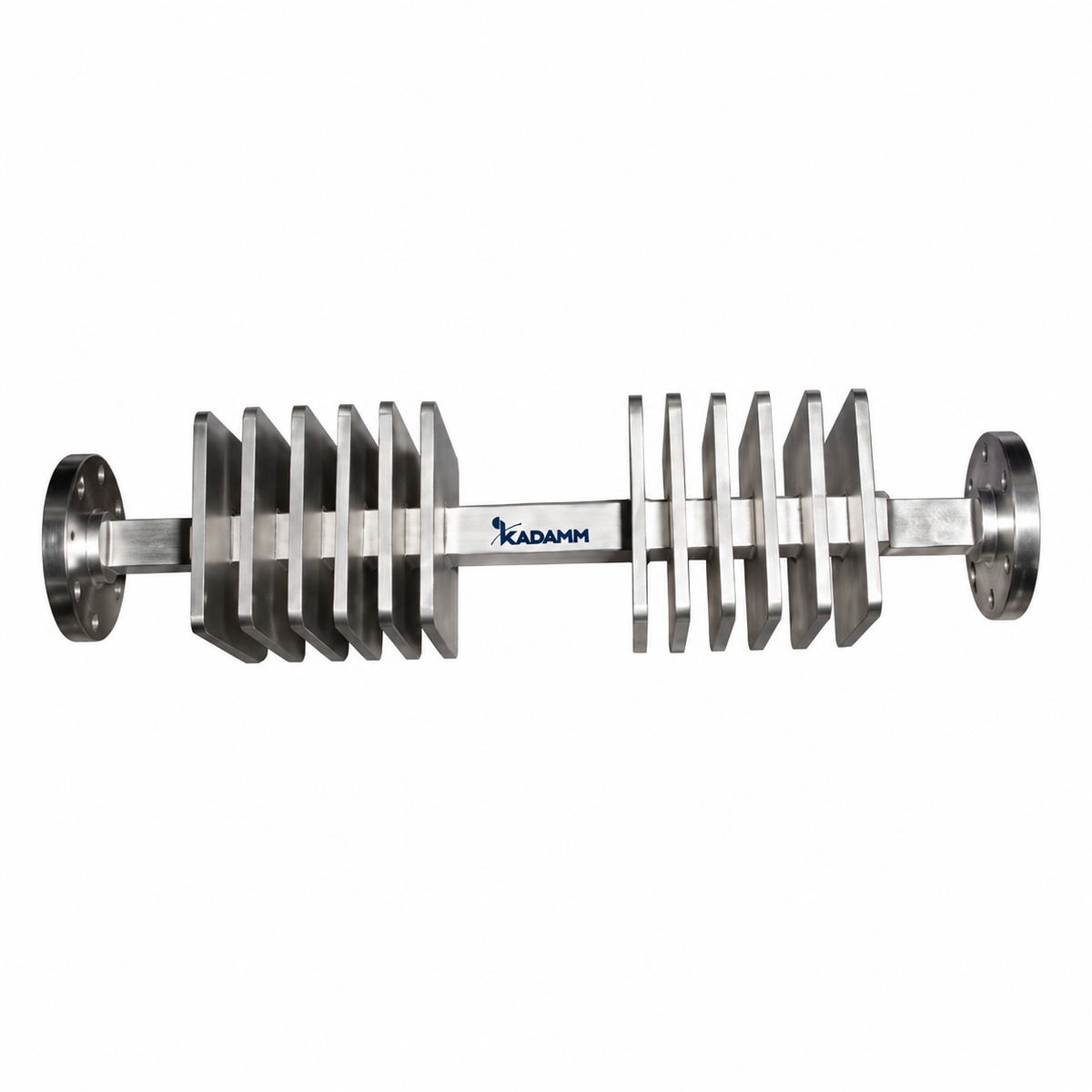

Волноводные аттенюаторы серии АТВ-О-ВМ ослабляют сигнал в волноводном тракте. В серии АТВ-О-ВМ — 23 модели, общий диапазон 960 МГц – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM АТВ-О-ВМ: КСВН от 1,2 до 1,25; мощность от 10 до 4000 Вт. Исполнения АТВ-О-ВМ различаются по параметрам: частоты, мощность, КСВН, волновод, фланец, материал. Общее для всех моделей АТВ-О-ВМ: ослабление, дБ — 3-60; неравномерность, ±дБ — ±0,5-1,8.
Где применяют KADAMM АТВ-О-ВМ: волноводные измерительные стенды; выравнивание уровней в РРЛ и радиолокации; защита детекторов. Нужное исполнение АТВ-О-ВМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Ослабление, дБ | 3-60 |
| Неравномерность, ±дБ | ±0,5-1,8 |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|
| KADAMM АТВ-WR10-ОМ | 73,8-112 | 10-200 | 1,25 | WR10 | FUGP | медь |
| KADAMM АТВ-WR112-ОМ | 6,57-9,99 | 10-3000 | 1,2 | WR112 | FBP | медь |
| KADAMM АТВ-WR12-ОМ | 60,5-91,9 | 10-200 | 1,25 | WR12 | FUGP | медь |
| KADAMM АТВ-WR137-ОМ | 5,38-8,17 | 10-3000 | 1,2 | WR137 | FDP | медь |
| KADAMM АТВ-WR15-ОМ | 49,8-75,8 | 10-300 | 1,25 | WR15 | FUGP | медь |
| KADAMM АТВ-WR159-ОМ | 4,64-7,05 | 10-4000 | 1,2 | WR159 | FDP | алюминий |
| KADAMM АТВ-WR187-ОМ | 3,94-5,99 | 10-4000 | 1,2 | WR187 | FDP | алюминий |
| KADAMM АТВ-WR19-ОМ | 39,2-59,6 | 10-300 | 1,25 | WR19 | FUGP | медь |
| KADAMM АТВ-WR22-ОМ | 32,9-50,1 | 10-600 | 1,2 | WR22 | FUGP | медь |
| KADAMM АТВ-WR229-ОМ | 3,22-4,90 | 10-4000 | 1,2 | WR229 | FDP | алюминий |
| KADAMM АТВ-WR28-ОМ | 26,5-40,0 | 10-600 | 1,2 | WR28 | FBP | медь |
| KADAMM АТВ-WR284-ОМ | 2,60-3,95 | 10-4000 | 1,2 | WR284 | FDP | алюминий |
| KADAMM АТВ-WR34-ОМ | 21,7-33,0 | 10-600 | 1,2 | WR34 | FBP | медь |
| KADAMM АТВ-WR340-ОМ | 2,17-3,30 | 10-4000 | 1,2 | WR340 | FDP | алюминий |
| KADAMM АТВ-WR42-ОМ | 17,6-26,7 | 10-600 | 1,2 | WR42 | FBP | медь |
| KADAMM АТВ-WR430-ОМ | 1,72-2,61 | 10-4000 | 1,2 | WR430 | FDP | алюминий |
| KADAMM АТВ-WR51-ОМ | 14,5-22,0 | 10-1000 | 1,2 | WR51 | FBP | медь |
| KADAMM АТВ-WR510-ОМ | 1,45-2,20 | 10-4000 | 1,2 | WR510 | FDP | алюминий |
| KADAMM АТВ-WR62-ОМ | 11,9-18,0 | 10-1000 | 1,2 | WR62 | FBP | медь |
| KADAMM АТВ-WR650-ОМ | 1,13-1,73 | 10-4000 | 1,2 | WR650 | FDP | алюминий |
| KADAMM АТВ-WR75-ОМ | 9,84-15,0 | 10-3000 | 1,2 | WR75 | FBP | медь |
| KADAMM АТВ-WR770-ОМ | 0,96-1,46 | 10-4000 | 1,2 | WR770 | FDP | алюминий |
| KADAMM АТВ-WR90-ОМ | 8,20-12,40 | 10-3000 | 1,2 | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии АТВ-О-ВМ — 960 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АТВ-О-ВМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АТВ-WR10-ОМ», и количество.
Техническое описание серии АТВ-О-ВМ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
