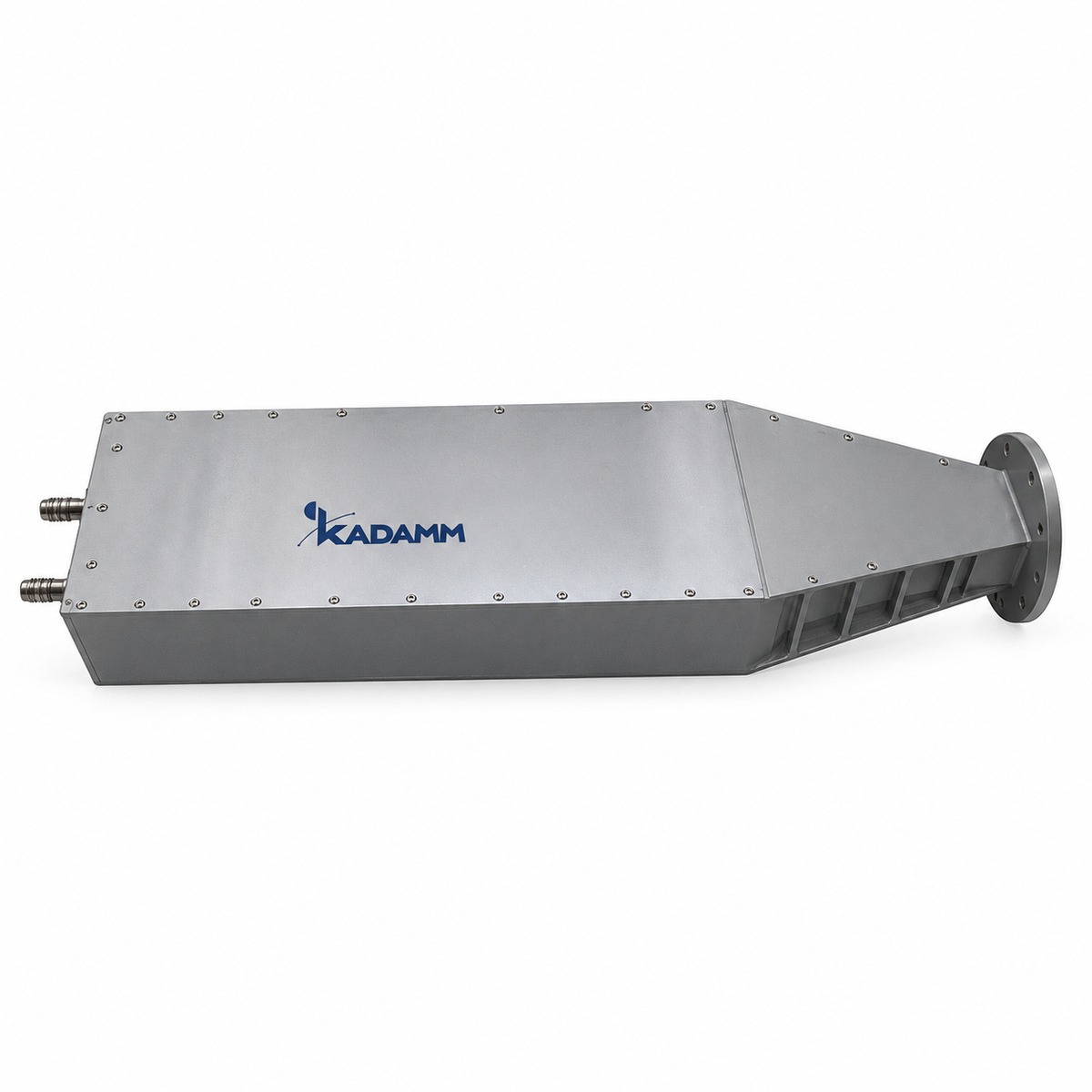

Волноводные нагрузки высокой мощности, водяное охлаждение KADAMM НВ-ВД

Name: Волноводные нагрузки высокой мощности, водяное охлаждение KADAMM НВ-ВД
Brand: КАДАММ
SKU: KADAMM НВ-ВД

Производитель:КАДАММ

Артикул: KADAMM НВ-ВД

Техническое описание серии KADAMM НВ-ВД

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Волноводные нагрузки

KADAMM НВ-ВД — серия производства KADAMM (КАДАММ): 19 моделей, 490 МГц – 40 ГГц, соединители по таблице исполнений.

Волноводные нагрузки высокой мощности, водяное охлаждение KADAMM НВ-ВД

490 МГц – 40 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Волноводные нагрузки серии НВ-ВД поглощают мощность в волноводном тракте без отражения. Состав серии НВ-ВД: 19 моделей, общий диапазон 490 МГц – 40 ГГц, соединители по таблице исполнений.

По моделям KADAMM НВ-ВД: КСВН от 1,25 до 1,3. Модели внутри серии НВ-ВД отличаются параметрами: частоты, КСВН, волновод, фланец, материал, мощность. Общее для всех моделей НВ-ВД: рабочая полоса — ≤15%.

Типовые задачи для серии НВ-ВД: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Нужное исполнение НВ-ВД выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 490 МГц – 40 ГГцПолосу каждой модели НВ-ВД смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели НВ-ВД должна перекрывать все частоты тракта с запасом по краям.

КСВНЧем ниже КСВН модели НВ-ВД, тем меньше отражений и неравномерность в тракте.

ВолноводСечение волновода у модели НВ-ВД выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ФланецФланец модели НВ-ВД должен совпадать с фланцами соседних узлов тракта.

МатериалМатериал и покрытие модели НВ-ВД выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Рабочая полоса	≤15%

Исполнения серии

Артикул	Частоты, ГГц	КСВН	Волновод	Фланец	Материал	Мощн., кВт
KADAMM НВ-WR112-МВ	6,57-9,99	1,25	WR112	FBP	медь	1-10
KADAMM НВ-WR137-МВ	5,38-8,17	1,25	WR137	FDP	медь	1-10
KADAMM НВ-WR1500-200000-МВ	0,49-0,75	1,25	WR1500	FDP	алюминий	200
KADAMM НВ-WR159-МВ	4,64-7,05	1,25	WR159	FDP	алюминий	3-10
KADAMM НВ-WR187-МВ	3,94-5,99	1,25	WR187	FDP	алюминий	3-12
KADAMM НВ-WR229-МВ	3,22-4,90	1,25	WR229	FDP	алюминий	3-12
KADAMM НВ-WR28-МВ	26,5-40,0	1,3	WR28	FBP	медь	0,5-5
KADAMM НВ-WR284-МВ	2,60-3,95	1,25	WR284	FDP	алюминий	3-12
KADAMM НВ-WR34-МВ	21,7-33,0	1,3	WR34	FBP	медь	0,5-5
KADAMM НВ-WR340-МВ	2,17-3,30	1,25	WR340	FDP	алюминий	3-15
KADAMM НВ-WR42-МВ	17,6-26,7	1,3	WR42	FBP	медь	0,5-5
KADAMM НВ-WR430-МВ	1,72-2,61	1,25	WR430	FDP	алюминий	3-15
KADAMM НВ-WR51-МВ	14,5-22,0	1,25	WR51	FBP	медь	0,5-5
KADAMM НВ-WR510-МВ	1,45-2,20	1,25	WR510	FDP	алюминий	3-15
KADAMM НВ-WR62-МВ	11,9-18,0	1,25	WR62	FBP	медь	0,5-5
KADAMM НВ-WR650-МВ	1,13-1,73	1,25	WR650	FDP	алюминий	3-20
KADAMM НВ-WR75-МВ	9,84-15,0	1,25	WR75	FBP	медь	1-10
KADAMM НВ-WR770-МВ	0,96-1,46	1,25	WR770	FDP	алюминий	3-20
KADAMM НВ-WR90-МВ	8,20-12,40	1,25	WR90	FBP	медь	1-10

Вопросы по серии

В каком диапазоне работает серия KADAMM НВ-ВД?

Общий диапазон серии НВ-ВД — 490 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM НВ-ВД?

В серии НВ-ВД — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM НВ-ВД?

Назовите артикул исполнения из таблицы, например «KADAMM НВ-WR112-МВ», и количество.

Какие документы есть на серию KADAMM НВ-ВД?

Техническое описание серии НВ-ВД и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
