KADAMM · Волноводные нагрузки

Серия KADAMM НВ-К: 21 модель, 1,76 – 116 ГГц, соединители по таблице исполнений.

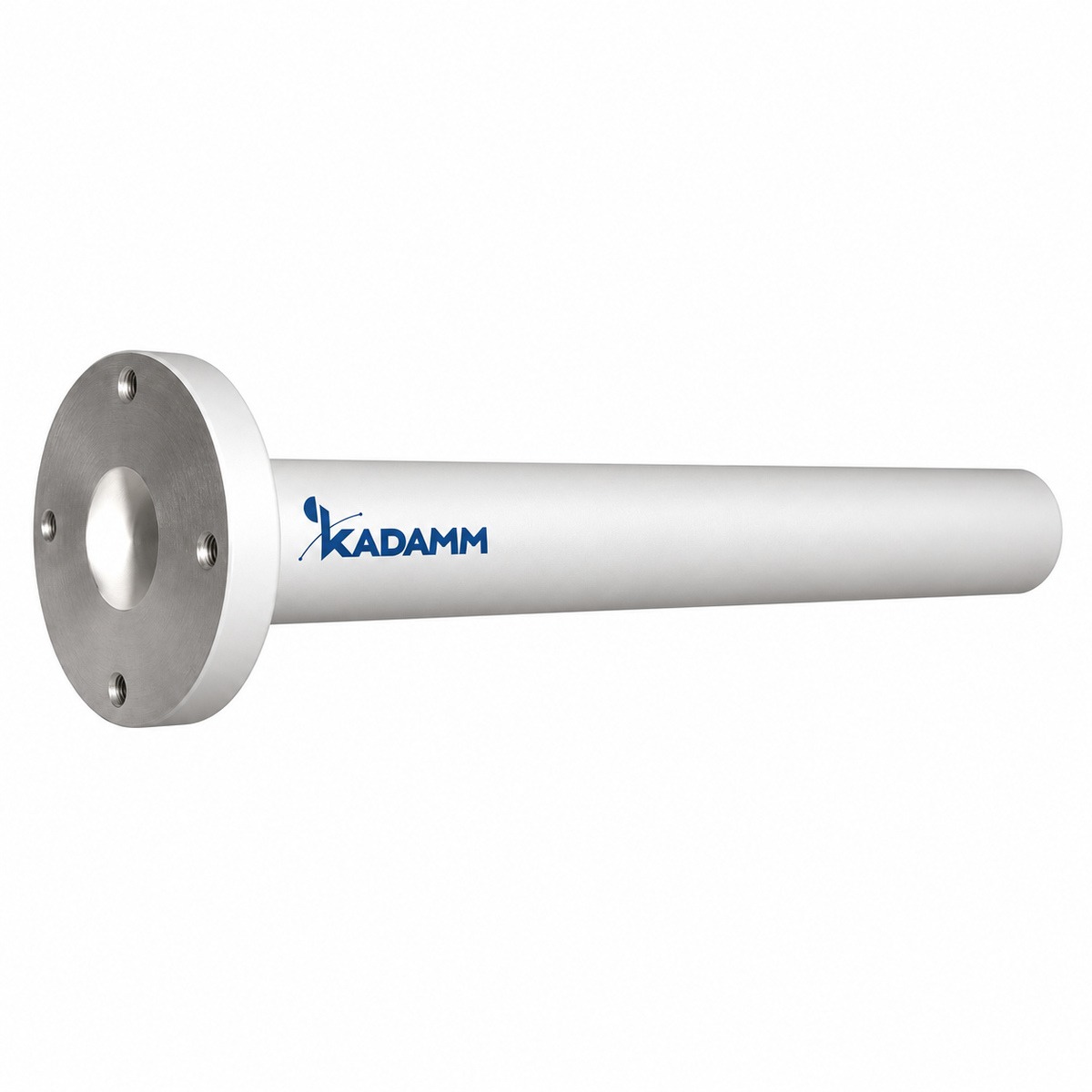

Согласованные нагрузки круглого волновода KADAMM НВ-К

1,76 – 116 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Волноводные нагрузки серии НВ-К поглощают мощность в волноводном тракте без отражения. В серии НВ-К — 21 модель, общий диапазон 1,76 – 116 ГГц, соединители по таблице исполнений.

Исполнения НВ-К различаются по параметрам: частоты, диаметр волновода, длина. Общее для всех моделей НВ-К: КСВН, не более — 1,15.

Типовые задачи для серии НВ-К: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения НВ-К.

На что смотреть при подборе

Диапазон 1,76 – 116 ГГцПолосу каждой модели НВ-К смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыВыбирая модель НВ-К, сверьте её полосу с крайними частотами вашей системы.

Диаметр волноводаСечение волновода у модели НВ-К выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ДлинаГабариты модели НВ-К проверьте по месту установки заранее.

Технические характеристики

Общие характеристики серии

Параметр	Значение
КСВН, не более	1,15

Исполнения серии

Артикул	Частоты, ГГц	Ø волн., мм	Длина, мм
KADAMM НВ-Ø114,58	1,76-2,42	114,58	580
KADAMM НВ-Ø12,7	15,9-21,8	12,7	120
KADAMM НВ-Ø15,088	13,4-18,4	15,088	130
KADAMM НВ-Ø17,415	11,6-15,9	17,415	140
KADAMM НВ-Ø2,388	84,8-116,0	2,388	45
KADAMM НВ-Ø23,825	8,5-11,5	23,825	150
KADAMM НВ-Ø27,788	7,3-9,5	27,788	160
KADAMM НВ-Ø3,175	63,5-87,2	3,175	45
KADAMM НВ-Ø3,581	56,6-77,5	3,581	45
KADAMM НВ-Ø32,537	6,3-8,5	32,537	170
KADAMM НВ-Ø38,1	5,3-7,3	38,1	190
KADAMM НВ-Ø4,369	46,3-63,5	4,369	50
KADAMM НВ-Ø44,45	4,55-6,23	44,45	250
KADAMM НВ-Ø5,563	36,4-49,8	5,563	65
KADAMM НВ-Ø51,99	3,9-5,3	51,99	300
KADAMM НВ-Ø7,137	28,3-38,8	7,137	70
KADAMM НВ-Ø71,42	2,83-3,88	71,42	360
KADAMM НВ-Ø8,331	24,3-33,2	8,331	80
KADAMM НВ-Ø83,62	2,45-3,3	83,62	400
KADAMM НВ-Ø9,525	21,2-29,1	9,525	100
KADAMM НВ-Ø97,87	2,1-2,8	97,87	470

Вопросы по серии

В каком диапазоне работает серия KADAMM НВ-К?

Общий диапазон серии НВ-К — 1,76 – 116 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM НВ-К?

В серии НВ-К — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM НВ-К?

Назовите артикул исполнения из таблицы, например «KADAMM НВ-Ø114,58», и количество.

Какие документы есть на серию KADAMM НВ-К?

К серии НВ-К прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM НВ-К под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
