KADAMM · Рассогласованные нагрузки

KADAMM НР — серия производства KADAMM (КАДАММ): 27 моделей, 410 МГц – 112 ГГц, соединители по таблице исполнений.

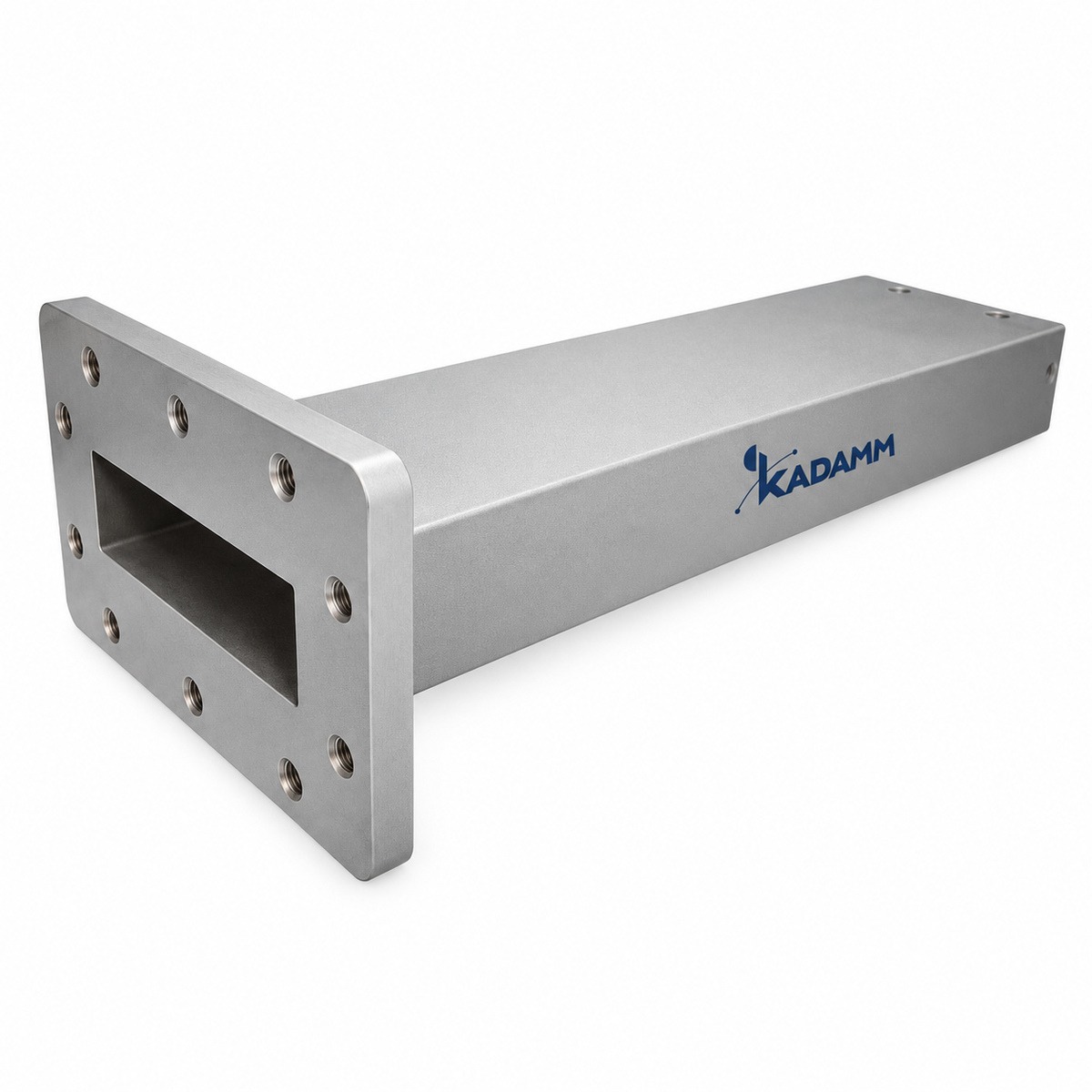

Волноводные нагрузки рассогласованные KADAMM НР

410 МГц – 112 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM НР создают отражение с заданным КСВН. Состав серии НР: 27 моделей, общий диапазон 410 МГц – 112 ГГц, соединители по таблице исполнений.

Исполнения НР различаются по параметрам: частоты, волновод, фланец, материал, длина. Общее для всех моделей НР: КСВН, не более — 1,2/1,5/2.

Типовые задачи для серии НР: проверка устойчивости усилителей; поверка измерителей КСВН; калибровка. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения НР.

На что смотреть при подборе

Диапазон 410 МГц – 112 ГГцВесь диапазон серии НР закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель НР, сверьте её полосу с крайними частотами вашей системы.

ВолноводСечение волновода у модели НР выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ФланецФланец модели НР должен совпадать с фланцами соседних узлов тракта.

МатериалМатериал и покрытие модели НР выбирают по условиям эксплуатации: влажность, агрессивная среда.

ДлинаГабариты модели НР проверьте по месту установки заранее.

Технические характеристики

Общие характеристики серии

Параметр	Значение
КСВН, не более	1,2/1,5/2

Исполнения серии

Артикул	Частоты, ГГц	Волновод	Фланец	Материал	Длина, мм
KADAMM НР-WR10	73,8-112	WR10	FUGP	медь	35
KADAMM НР-WR112	6,57-9,99	WR112	FBP	медь	100
KADAMM НР-WR1150	0,64-0,98	WR1150	FDP	алюминий	1100
KADAMM НР-WR12	60,5-91,9	WR12	FUGP	медь	38
KADAMM НР-WR137	5,38-8,17	WR137	FDP	медь	180
KADAMM НР-WR15	49,8-75,8	WR15	FUGP	медь	40
KADAMM НР-WR1500	0,49-0,75	WR1500	FDP	алюминий	1300
KADAMM НР-WR159	4,64-7,05	WR159	FDP	алюминий	135
KADAMM НР-WR1800	0,41-0,62	WR1800	FDP	алюминий	1600
KADAMM НР-WR187	3,94-5,99	WR187	FDP	алюминий	170
KADAMM НР-WR19	39,2-59,6	WR19	FUGP	медь	40
KADAMM НР-WR22	32,9-50,1	WR22	FUGP	медь	40
KADAMM НР-WR229	3,22-4,90	WR229	FDP	алюминий	275
KADAMM НР-WR28	26,5-40,0	WR28	FBP	медь	40
KADAMM НР-WR284	2,60-3,95	WR284	FDP	алюминий	278
KADAMM НР-WR34	21,7-33,0	WR34	FBP	медь	55
KADAMM НР-WR340	2,17-3,30	WR340	FDP	алюминий	350
KADAMM НР-WR42	17,6-26,7	WR42	FBP	медь	60
KADAMM НР-WR430	1,72-2,61	WR430	FDP	алюминий	470
KADAMM НР-WR51	14,5-22,0	WR51	FBP	медь	75
KADAMM НР-WR510	1,45-2,20	WR510	FDP	алюминий	550
KADAMM НР-WR62	11,9-18,0	WR62	FBP	медь	90
KADAMM НР-WR650	1,13-1,73	WR650	FDP	алюминий	570
KADAMM НР-WR75	9,84-15,0	WR75	FBP	медь	90
KADAMM НР-WR770	0,96-1,46	WR770	FDP	алюминий	680
KADAMM НР-WR90	8,20-12,40	WR90	FBP	медь	100
KADAMM НР-WR975	0,75-1,15	WR975	FDP	алюминий	660

Вопросы по серии

В каком диапазоне работает серия KADAMM НР?

Общий диапазон серии НР — 410 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM НР?

В серии НР — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM НР?

Назовите артикул исполнения из таблицы, например «KADAMM НР-WR10», и количество.

Какие документы есть на серию KADAMM НР?

Техническое описание серии НР и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
