Согласованные нагрузки KADAMM (КАДАММ) серии НПР: поглощают мощность без отражения.
О серии
KADAMM НПР — согласованные нагрузки производства KADAMM (КАДАММ).
В серии 15 исполнений, общий охват частот — до 2 ГГц. Подключение — BNC-BNC, N-N, TNC-TNC.
Внутри серии НПР меняются мощность, соединители, габариты, масса — по ним и выбирают исполнение.
Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.
Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.
Разброс по исполнениям НПР: мощность — 5–100 Вт. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Согласованная нагрузка KADAMM НПР — поглотитель с сопротивлением, равным сопротивлению тракта: падающая волна целиком превращается в тепло и почти не отражается. Качество согласования показывает КСВН, а допустимая мощность определяется тем, сколько тепла корпус способен рассеять.
Конструкция и материалы

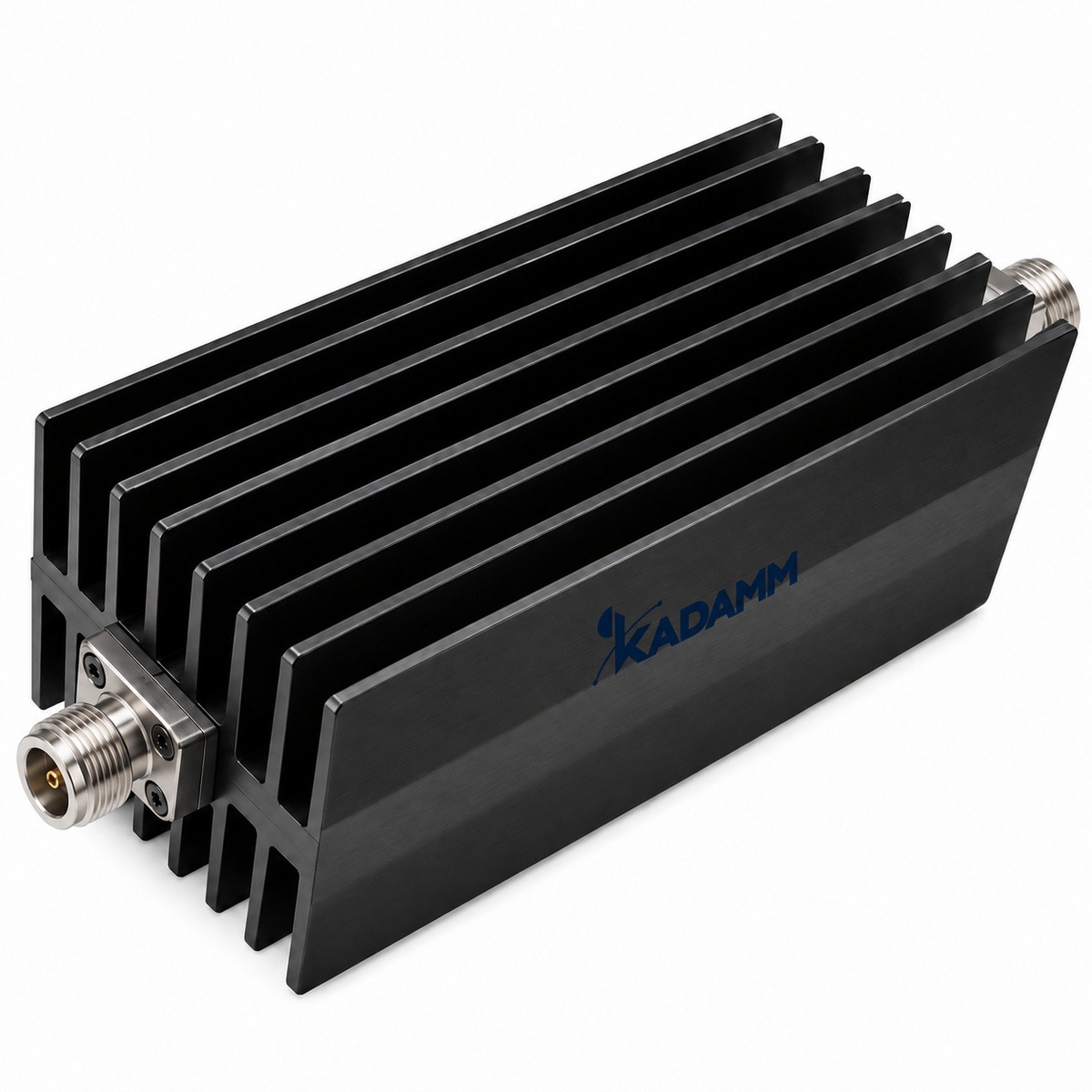

Поглощающий элемент нагрузки KADAMM НПР размещён в металлическом корпусе, который служит и экраном, и радиатором. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
15 исполнений, 1 рабочая полоса.
Наибольшую мощность держат KADAMM НПР-02K1-2-BBF, KADAMM НПР-02K1-2-NNF и ещё 1 исполнение.
Самое компактное исполнение — KADAMM НПР-0250-2-BBF.
BNC (в)-BNC (р) — у 5 исполнений; N (в)-N (р) — у 5 исполнений; TNC (в)-TNC (р) — у 5 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM НПР: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Мощность, Вт | от 5 до 100 |
| Соединитель | BNC (в)-BNC (р); N (в)-N (р); TNC (в)-TNC (р) |
| Габариты, мм | от 130×60×60 до 230×80×60 |
| Масса, г | от 65 до 380 |
| Диапазон частот, ГГц | 0–2 |
| Волновое сопротивление, Ом | 50 |
| Рабочая температура, °C | -10–+50 |
Как читать характеристики
Таблица исполнений
Все 15 исполнений серии НПР с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Мощность, Вт | Соединитель | Габариты, мм | Масса, г |
|---|---|---|---|---|
| KADAMM НПР-0205-2-BBF | 5 | BNC (в)-BNC (р) | Ø20×70 | 65 |
| KADAMM НПР-0205-2-NNF | 5 | N (в)-N (р) | Ø20×70 | 65 |
| KADAMM НПР-0205-2-TTF | 5 | TNC (в)-TNC (р) | Ø20×70 | 65 |
| KADAMM НПР-0210-2-BBF | 10 | BNC (в)-BNC (р) | Ø38×80 | 120 |
| KADAMM НПР-0210-2-NNF | 10 | N (в)-N (р) | Ø38×80 | 120 |
| KADAMM НПР-0210-2-TTF | 10 | TNC (в)-TNC (р) | Ø38×80 | 120 |
| KADAMM НПР-0225-2-BBF | 25 | BNC (в)-BNC (р) | Ø44×116 | 350 |
| KADAMM НПР-0225-2-NNF | 25 | N (в)-N (р) | Ø44×116 | 350 |
| KADAMM НПР-0225-2-TTF | 25 | TNC (в)-TNC (р) | Ø44×116 | 350 |
| KADAMM НПР-0250-2-BBF | 50 | BNC (в)-BNC (р) | 130×60×60 | 250 |
| KADAMM НПР-0250-2-NNF | 50 | N (в)-N (р) | 130×60×60 | 250 |
| KADAMM НПР-0250-2-TTF | 50 | TNC (в)-TNC (р) | 130×60×60 | 250 |
| KADAMM НПР-02K1-2-BBF | 100 | BNC (в)-BNC (р) | 230×80×60 | 380 |
| KADAMM НПР-02K1-2-NNF | 100 | N (в)-N (р) | 230×80×60 | 380 |
| KADAMM НПР-02K1-2-TTF | 100 | TNC (в)-TNC (р) | 230×80×60 | 380 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии НПР и что из этого следует для монтажа.
Применение
Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.
Сколько исполнений НПР работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM НПР входят:
Техническое описание серии НПР — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НПР или соседней серии.
Термины и стандарты
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM НПР | Нагрузки проходные | до 2 ГГц | 15 | BNC-BNC, N-N, TNC-TNC |
| KADAMM НК | Нагрузки согласованные 50 Ом коаксиальные | до 110 ГГц | 162 | N, SMA, TNC, SMP |
| KADAMM НК75 | Нагрузки согласованные 75 Ом коаксиальные | до 3 ГГц | 22 | BNC, F, N |
| KADAMM НК-Р | Согласованные нагрузки коаксиальные резистивные | до 40 ГГц | 53 | N, SMA, 7/16, TNC |
| KADAMM НК-П | Согласованные нагрузки коаксиальные поглощающие | 4 – 60 ГГц | 4 | K2,92-M, V2,4-M, N, SMA |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM НК.
Вопросы и ответы
