Согласованные нагрузки KADAMM (КАДАММ) серии НК-П: поглощают мощность без отражения.
О серии
KADAMM НК-П — согласованные нагрузки производства KADAMM (КАДАММ).
В серии 4 исполнения, общий охват частот — 4 – 60 ГГц. Подключение — K2,92-M, V2,4-M, N, SMA.
Исполнения НК-П различаются по параметрам: частоты, мощность, КСВН, соединители, габариты, импульсная мощность.
Артикул исполнения читается по таблице: после обозначения серии НК-П идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM НК-10000/40000-1-2,92(в)-П работает в полосе 10–40 ГГц.
Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.
Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.
Разброс по исполнениям НК-П: КСВН — 1,07–1,1; мощность — 0,5–2 Вт. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Согласованная нагрузка KADAMM НК-П — поглотитель с сопротивлением, равным сопротивлению тракта: падающая волна целиком превращается в тепло и почти не отражается. Качество согласования показывает КСВН, а допустимая мощность определяется тем, сколько тепла корпус способен рассеять.
Конструкция и материалы

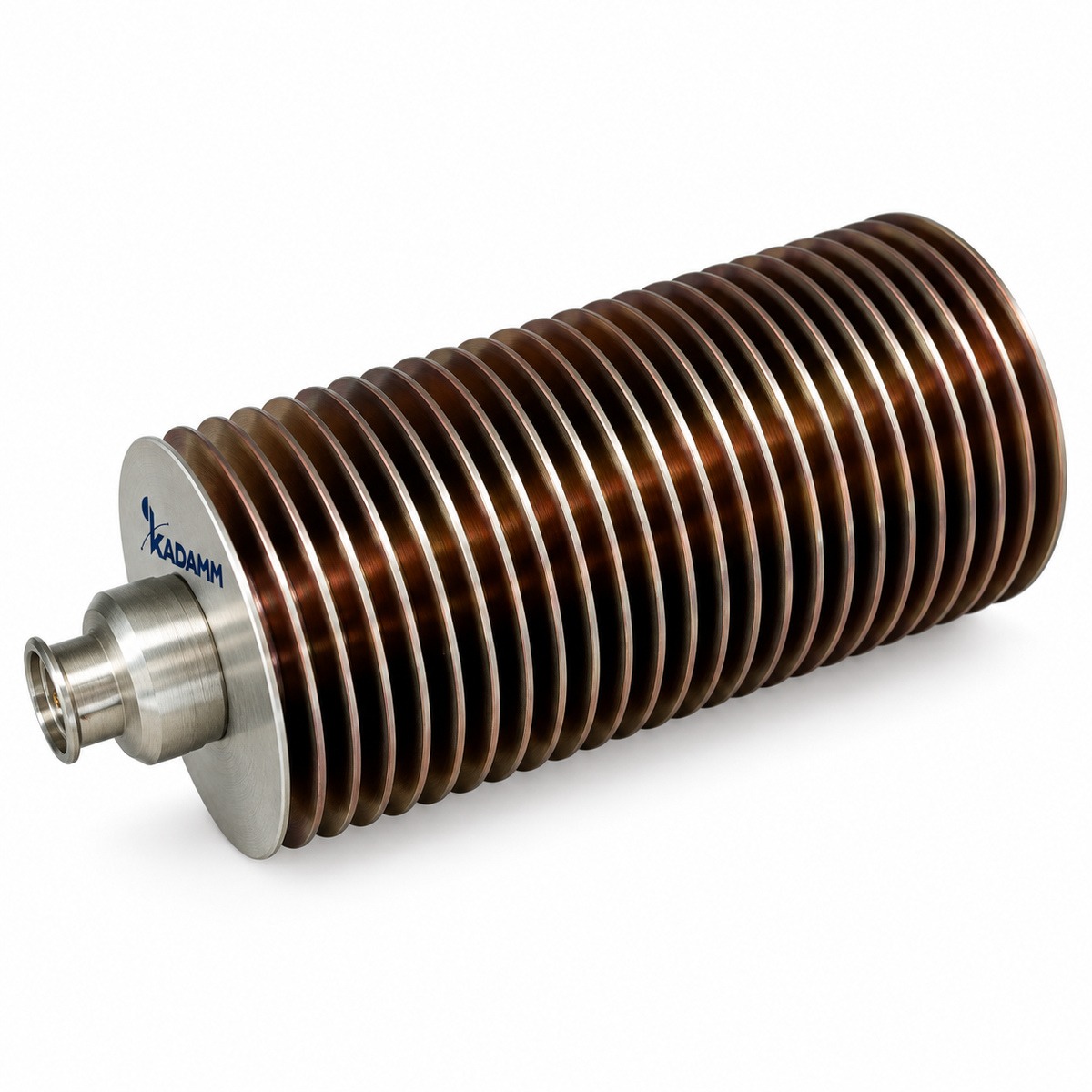

Поглощающий элемент нагрузки KADAMM НК-П размещён в металлическом корпусе, который служит и экраном, и радиатором.
Ключевые особенности
4 исполнения, 4 рабочие полосы. Самая широкая полоса — 10–60 ГГц у KADAMM НК-10000/60000-0,5-П.
Наибольшую мощность держат KADAMM НК-4000/12400-2-N(в)-П.
Лучшее согласование в серии — у KADAMM НК-4000/12400-2-N(в)-П.
Подключение по исполнениям — в столбце «Соединитель» таблицы.
Технические характеристики серии
Сводка по всем исполнениям KADAMM НК-П: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 4–60 ГГц |
| Мощн., Вт | от 0,5 до 2 |
| КСВН | от 1,07 до 1,1 |
| Соединитель | K2,92-M; V2,4-M; N (вилка); SMA (вилка) |
| Габариты, мм | от 9 до 20 |
| Имп. мощн., Вт | от 10 до 50 |
Как читать характеристики
Таблица исполнений
Все 4 исполнения серии НК-П с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Имп. мощн., Вт |
|---|---|---|---|---|---|---|
| KADAMM НК-10000/40000-1-2,92(в)-П | 10-40 | ≤1 | 1,1 | K2,92-M | Ø9×16 | ≤25 |
| KADAMM НК-10000/60000-0,5-П | 10-60 | ≤0,5 | 1,1 | V2,4-M | Ø9×16 | ≤10 |
| KADAMM НК-4000/12400-2-N(в)-П | 4-12,4 | ≤2 | 1,07 | N (вилка) | Ø20×25 | ≤50 |
| KADAMM НК-6000/18000-1-SMA(в)-П | 6-18 | ≤1 | 1,1 | SMA (вилка) | Ø9×16 | ≤25 |
Как выбрать исполнение
Полосы исполнений серии KADAMM НК-П по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM НК-П с наибольшим в серии КСВН 1,1.
Применение
Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.
Сколько исполнений НК-П работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM НК-П входят:
Техническое описание серии НК-П — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НК-П или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM НК-П | Согласованные нагрузки коаксиальные поглощающие | 4 – 60 ГГц | 4 | K2,92-M, V2,4-M, N, SMA |
| KADAMM НК | Нагрузки согласованные 50 Ом коаксиальные | до 110 ГГц | 162 | N, SMA, TNC, SMP |
| KADAMM НК-Р | Согласованные нагрузки коаксиальные резистивные | до 40 ГГц | 53 | N, SMA, 7/16, TNC |
| KADAMM НК-ВМ | Согласованные нагрузки коаксиальные высокой мощности | до 40 ГГц | 34 | N, 7/16, L27, SMA |
| KADAMM НК75 | Нагрузки согласованные 75 Ом коаксиальные | до 3 ГГц | 22 | BNC, F, N |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM НК.
