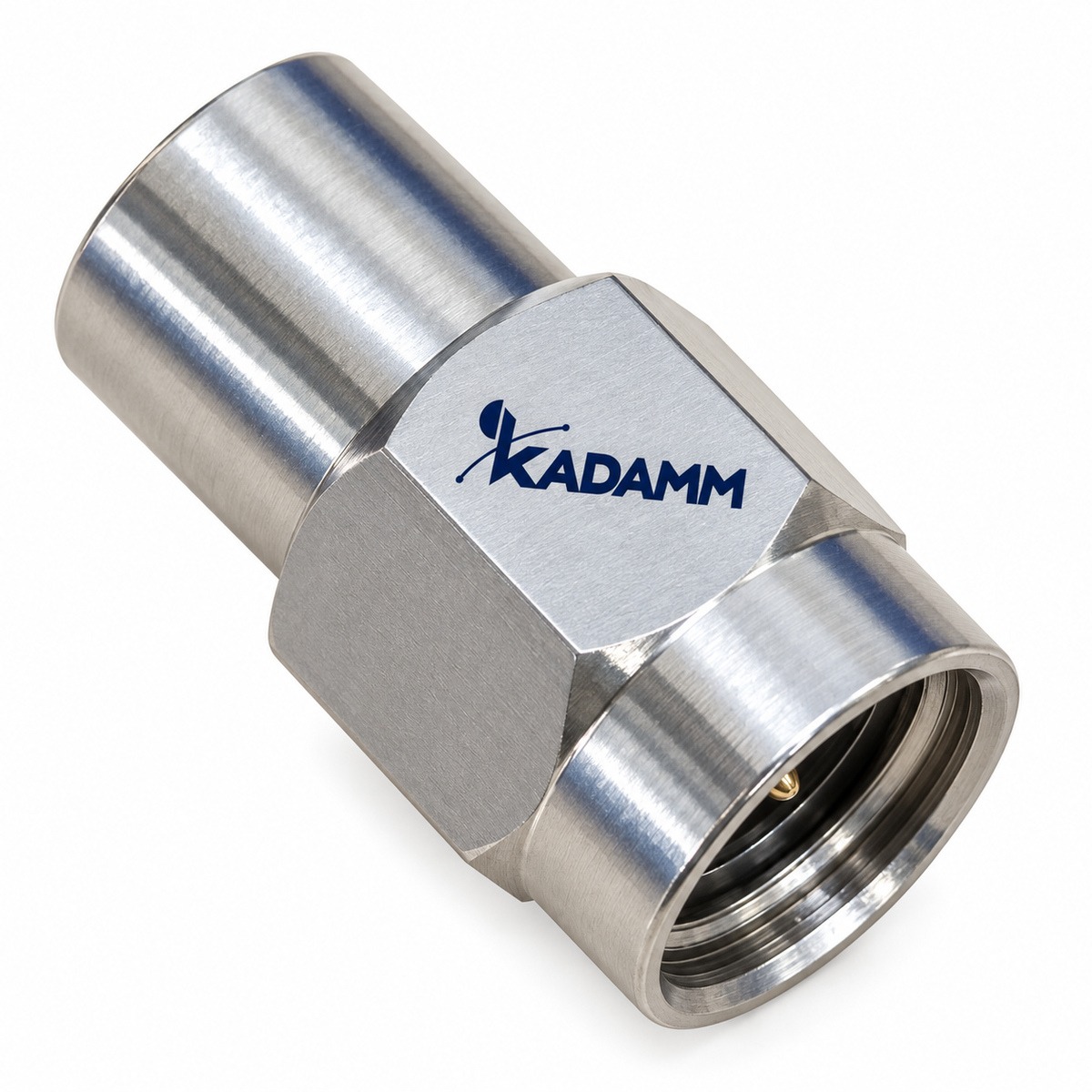

Согласованные нагрузки коаксиальные резистивные KADAMM НК-Р

Name: Согласованные нагрузки коаксиальные резистивные KADAMM НК-Р
Brand: КАДАММ
SKU: KADAMM НК-Р

Производитель:КАДАММ

Артикул: KADAMM НК-Р

Техническое описание серии KADAMM НК-Р

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Согласованные нагрузки

Согласованные нагрузки коаксиальные резистивные KADAMM НК-Р

Согласованные нагрузки KADAMM (КАДАММ) серии НК-Р: поглощают мощность без отражения.

охват частот серии до 40 ГГцисполнения 53мощность до 80 ВтКСВН от 1,03

▤

Подберём Согласованные нагрузки коаксиальные резистивные НК-Р под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 40 ГГц

охват частот серии

исполнения

до 80 Вт

мощность

от 1,03

КСВН

О серии

KADAMM НК-Р — согласованные нагрузки производства KADAMM (КАДАММ).

В серии 53 исполнения, общий охват частот — до 40 ГГц. Подключение — N, SMA, 7/16, TNC.

Внутри серии НК-Р меняются частоты, мощность, КСВН, соединители, импульсная мощность, волновое сопротивление — по ним и выбирают исполнение.

Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.

Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.

Разброс по исполнениям НК-Р: КСВН — 1,03–1,55 (при КСВН 1,55 отражается около 5 % мощности); мощность — 1–80 Вт. Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Свободный порт пассивного узла не оставляют открытым — на него ставят согласованную нагрузку.

Принцип работы

Согласованная нагрузка KADAMM НК-Р — поглотитель с сопротивлением, равным сопротивлению тракта: падающая волна целиком превращается в тепло и почти не отражается. Качество согласования показывает КСВН, а допустимая мощность определяется тем, сколько тепла корпус способен рассеять.

Конструкция и материалы

Поглощающий элемент нагрузки KADAMM НК-Р размещён в металлическом корпусе, который служит и экраном, и радиатором.

Габаритные размеры, ммØ20×53 — KADAMM НК-12,4-2-N(в), KADAMM НК-6-2-N(в)Ø9×16 — KADAMM НК-12,4-2-SMA(в), KADAMM НК-18-2-SMA(в), KADAMM НК-3-1-SMA(в), KADAMM НК-6-2-SMA(в)Ø8×24,2 — KADAMM НК-26,5-2-2,4(в), KADAMM НК-40-2-2,4(в), KADAMM НК-40-2-2,92(в)Ø10×21,5 — KADAMM НК-26,5-2-2,92(в)Ø20×25 — KADAMM НК-3-1-N(в)

Ключевые особенности

✓

До 40 ГГц
53 исполнения, 9 рабочих полос.

✓

До 80 Вт
Наибольшую мощность держат KADAMM НК-18-80-N(в), KADAMM НК-18-80-N(в)-2 и ещё 4 исполнения.

✓

КСВН от 1,03
Лучшее согласование в серии — у KADAMM НК-3-1-N(в) и KADAMM НК-3-1-SMA(в).

Технические характеристики серии

Сводка по всем исполнениям KADAMM НК-Р: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–40 ГГц
Мощн., Вт	от 1 до 80
КСВН	от 1,03 до 1,55
Соединитель	7 вариантов — по таблице исполнений
Имп. мощн., Вт	от 25 до 10000
Волновое сопротивление, Ом	50
Габаритные размеры, мм	Ø20×53 — KADAMM НК-12,4-2-N(в), KADAMM НК-6-2-N(в); Ø9×16 — KADAMM НК-12,4-2-SMA(в), KADAMM НК-18-2-SMA(в), KADAMM НК-3-1-SMA(в), KADAMM НК-6-2-SMA(в); Ø8×24,2 — KADAMM НК-26,5-2-2,4(в), KADAMM НК-40-2-2,4(в), KADAMM НК-40-2-2,92(в); Ø10×21,5 — KADAMM НК-26,5-2-2,92(в); Ø20×25 — KADAMM НК-3-1-N(в)

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,03 отражается 0,02 % падающей мощности, при КСВН 1,55 — 4,7 %.

МощностьВ столбце «Мощн., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 1 до 80 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

Таблица исполнений

Все 53 исполнения серии НК-Р с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощн., Вт	КСВН	Соединитель	Имп. мощн., Вт	Волновое сопротивление, Ом
KADAMM НК-10-10-N(в)	0–10	10	1,45	N (вилка)	1000	50
KADAMM НК-10-25-7/16(в)	0–10	25	1,35	7/16 (вилка)	5000	50
KADAMM НК-10-25-N(в)	0–10	25	1,45	N (вилка)	1000	50
KADAMM НК-10-25-N(в)-2	0–10	25	1,35	N (вилка)	5000	50
KADAMM НК-10-30-N(в)	0–10	30	1,45	N (вилка)	1000	50
KADAMM НК-10-50-N(в)	0–10	50	1,45	N (вилка)	1000	50
KADAMM НК-12,4-2-N(в)	0-12,4	≤2	1,25	N (вилка)	≤500	—
KADAMM НК-12,4-2-SMA(в)	0-12,4	≤2	1,15	SMA (вилка)	≤250	—
KADAMM НК-18-2-SMA(в)	0-18,0	≤2	1,2	SMA (вилка)	≤250	—
KADAMM НК-18-75-N(в)	0–18	75	1,55	N (вилка)	5000	50
KADAMM НК-18-75-SMA(в)	0–18	75	1,55	SMA (вилка)	5000	50
KADAMM НК-18-80-N(в)	0–18	80	1,45	N (вилка)	1000	50
KADAMM НК-18-80-N(в)-2	0–18	80	1,55	N (вилка)	5000	50
KADAMM НК-26,5-2-2,4(в)	0-26,5	≤2	1,35	2,4 (вилка)	≤200	—
KADAMM НК-26,5-2-2,92(в)	0-26,5	≤2	1,25	2,92 (вилка)	≤200	—
KADAMM НК-3-1-N(в)	0-3	≤1	1,03	N (вилка)	≤50	—
KADAMM НК-3-1-SMA(в)	0-3	≤1	1,03	SMA (вилка)	≤25	—
KADAMM НК-3-2-7/16(в)	0–3	2	1,10	7/16 (вилка)	1000	50
KADAMM НК-3-50-N(в)	0–3	50	1,05	N (вилка)	5000	50
KADAMM НК-4-30-N(в)	0–4	30	1,20	N (вилка)	1000	50
KADAMM НК-4-80-7/16(в)	0–4	80	1,25	7/16 (вилка)	10000	50
KADAMM НК-4-80-N(в)	0–4	80	1,25	N (вилка)	10000	50
KADAMM НК-4-80-N(в)-2	0–4	80	1,20	N (вилка)	1000	50
KADAMM НК-4-80-TNC(в)	0–4	80	1,25	TNC (вилка)	10000	50
KADAMM НК-40-2-2,4(в)	0-40	≤2	1,4	2,4 (вилка)	≤200	—
KADAMM НК-40-2-2,92(в)	0-40	≤2	1,35	2,92 (вилка)	≤200	—
KADAMM НК-40-2-SMA(в)	0–40	2	1,40	SMA (вилка)	250	50
KADAMM НК-40-5-SMA(в)	0–40	5	1,40	SMA (вилка)	500	50
KADAMM НК-6-10-7/16(в)	0–6	10	1,30	7/16 (вилка)	1000	50
KADAMM НК-6-10-BNC(в)	0–6	10	1,30	BNC (вилка)	1000	50
KADAMM НК-6-10-N(в)	0–6	10	1,30	N (вилка)	1000	50
KADAMM НК-6-10-SMA(в)	0–6	10	1,30	SMA (вилка)	1000	50
KADAMM НК-6-10-TNC(в)	0–6	10	1,30	TNC (вилка)	1000	50
KADAMM НК-6-2-N(в)	0-6	≤2	1,15	N (вилка)	≤500	—
KADAMM НК-6-2-SMA(в)	0-6	≤2	1,1	SMA (вилка)	≤250	—
KADAMM НК-6-25-7/16(в)	0–6	25	1,25	7/16 (вилка)	1000	50
KADAMM НК-6-25-BNC(в)	0–6	25	1,25	BNC (вилка)	1000	50
KADAMM НК-6-25-N(в)	0–6	25	1,25	N (вилка)	1000	50
KADAMM НК-6-25-SMA(в)	0–6	25	1,25	SMA (вилка)	1000	50
KADAMM НК-6-25-TNC(в)	0–6	25	1,25	TNC (вилка)	1000	50
KADAMM НК-6-30-7/16(в)	0–6	30	1,30	7/16 (вилка)	10000	50
KADAMM НК-6-30-BNC(в)	0–6	30	1,30	BNC (вилка)	10000	50
KADAMM НК-6-30-N(в)	0–6	30	1,30	N (вилка)	10000	50
KADAMM НК-6-30-SMA(в)	0–6	30	1,30	SMA (вилка)	10000	50
KADAMM НК-6-30-TNC(в)	0–6	30	1,30	TNC (вилка)	10000	50
KADAMM НК-6-5-7/16(в)	0–6	5	1,30	7/16 (вилка)	500	50
KADAMM НК-6-5-BNC(в)	0–6	5	1,30	BNC (вилка)	500	50
KADAMM НК-6-5-N(в)	0–6	5	1,30	N (вилка)	500	50
KADAMM НК-6-5-N(в)-2	0–6	5	1,25	N (вилка)	1000	50
KADAMM НК-6-5-SMA(в)	0–6	5	1,30	SMA (вилка)	500	50
KADAMM НК-6-5-TNC(в)	0–6	5	1,30	TNC (вилка)	500	50
KADAMM НК-8,5-30-N(в)	0–8,5	30	1,30	N (вилка)	5000	50
KADAMM НК-8,5-30-SMA(в)	0–8,5	30	1,30	SMA (вилка)	5000	50

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3КСВН. Если этот параметр для вас главный, начните с KADAMM НК-3-1-N(в) и KADAMM НК-3-1-SMA(в).

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM НК-Р по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM НК-Р с наибольшим в серии КСВН 1,55.

1Два исполнения с КСВН 1,55 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,55 − 1) / (1,55 + 1) = 0,431; суммарный КСВН (1 + 0,431) / (1 − 0,431) = 2,52, отражается 18,6 % мощности.

2С исполнениями, у которых КСВН 1,03, та же пара даёт не больше 1,06 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.

Свободные порты делителей и мостов

Эквивалент антенны

Калибровка

Сколько исполнений НК-Р работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц53 исполнения

1–4 ГГц (L, S)53 исполнения

4–12 ГГц (C, X)44 исполнения

12–27 ГГц (Ku, K)13 исполнений

27–40 ГГц (Ka)4 исполнения

Сценарии по отраслям

РадиолокацияВсе 53 исполнения НК-Р работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 53 исполнения НК-Р работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 44 исполнения НК-Р, например KADAMM НК-10-10-N(в). В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд НК-Р пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM НК-Р включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM НК-Р входят:

✓Согласованная нагрузка

✓Паспорт изделия

Техническое описание серии НК-Р — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НК-Р или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM НК-Р	Согласованные нагрузки коаксиальные резистивные	до 40 ГГц	53	N, SMA, 7/16, TNC
KADAMM НК	Нагрузки согласованные 50 Ом коаксиальные	до 110 ГГц	162	N, SMA, TNC, SMP
KADAMM НК-П	Согласованные нагрузки коаксиальные поглощающие	4 – 60 ГГц	4	K2,92-M, V2,4-M, N, SMA
KADAMM НК-ВМ	Согласованные нагрузки коаксиальные высокой мощности	до 40 ГГц	34	N, 7/16, L27, SMA
KADAMM НК75	Нагрузки согласованные 75 Ом коаксиальные	до 3 ГГц	22	BNC, F, N

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM НК.

Когда выбирают Согласованные нагрузки коаксиальные резистивные KADAMM НК-Р: Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.

Вопросы и ответы

Можно ли оставить порт делителя или циркулятора свободным?+

Нет: открытый порт отражает мощность обратно в тракт и нарушает работу узла. На свободный порт ставят согласованную нагрузку.

Какой диапазон частот у изделий KADAMM НК-Р?+

Серия НК-Р в целом перекрывает до 40 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения НК-Р?+

От 1 до 80 Вт. Наибольшую мощность держат KADAMM НК-18-80-N(в), KADAMM НК-18-80-N(в)-2 и ещё 4 исполнения.

У какого исполнения НК-Р самый низкий КСВН?+

Самый низкий КСВН — 1,03 — у KADAMM НК-3-1-N(в) и KADAMM НК-3-1-SMA(в).

Как изделия KADAMM НК-Р подключаются к тракту?+

Подключение у серии НК-Р — N, SMA, 7/16, TNC. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM НК-Р отличается от KADAMM НК?+

KADAMM НК — «Нагрузки согласованные 50 Ом коаксиальные», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН НК-Р в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,55 это 4,7 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение НК-Р?+

Назовите полный артикул из таблицы, например «KADAMM НК-10-10-N(в)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM НК-Р?+

В блоке документов — техническое описание серии НК-Р и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Согласованные нагрузки 50 Ом →
