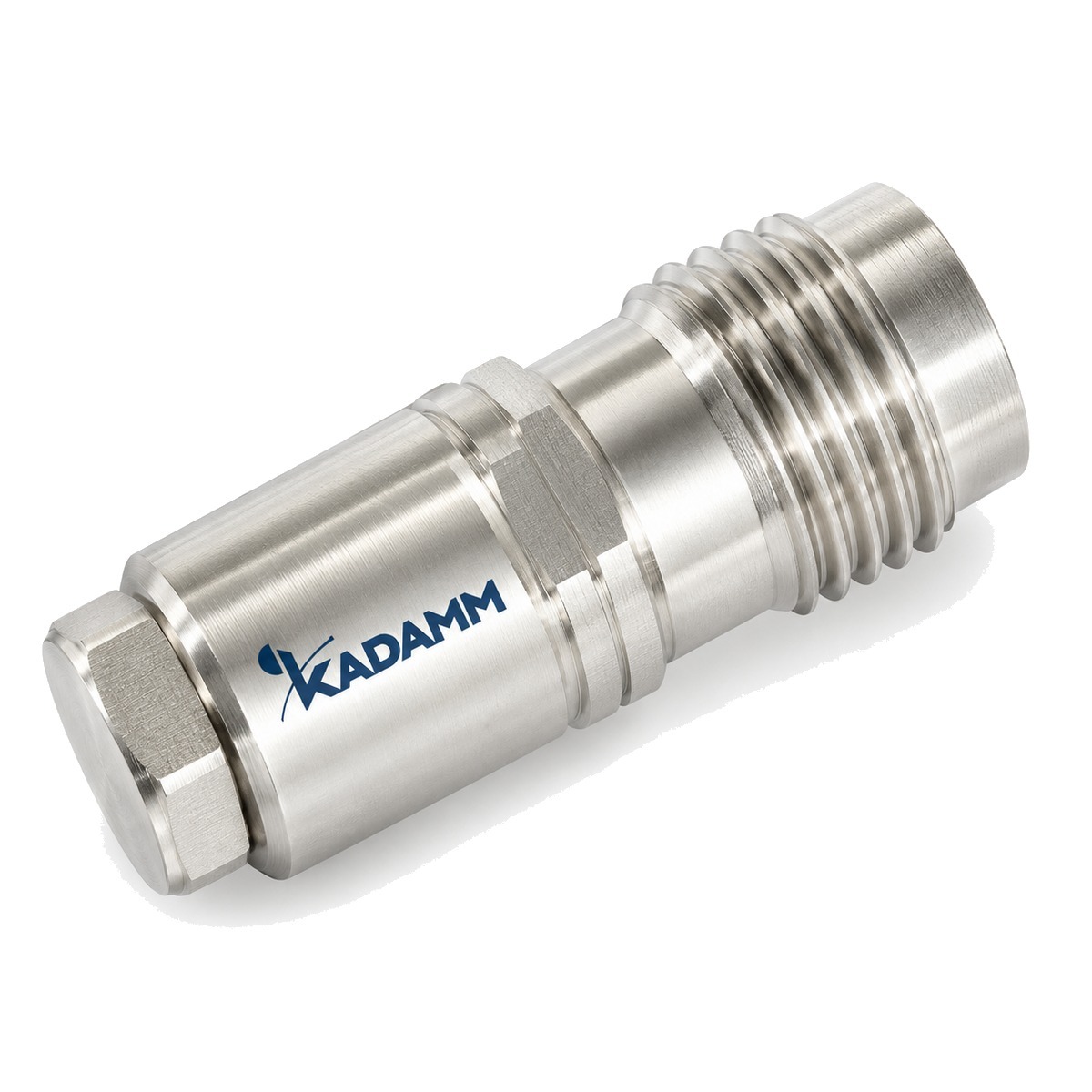

Нагрузки согласованные 50 Ом коаксиальные KADAMM НК
Согласованные нагрузки KADAMM (КАДАММ) серии НК: поглощают мощность без отражения.
охват частот серии до 110 ГГцисполнения 162средняя мощность до 2000 ВтКСВН от 1,15
▤
Подберём Нагрузки согласованные 50 Ом коаксиальные НК под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →до 110 ГГц
охват частот серии
162
исполнения
до 2000 Вт
средняя мощность
от 1,15
КСВН
О серии
KADAMM НК — согласованные нагрузки производства KADAMM (КАДАММ).
В серии 162 исполнения, общий охват частот — до 110 ГГц. Подключение — N, SMA, TNC, SMP.
Внутри серии НК меняются частоты, средняя мощность, КСВН, соединители, температура, размер (вилка) — по ним и выбирают исполнение.
Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.
Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.
Разброс по исполнениям НК: КСВН — 1,15–1,75 (при КСВН 1,75 отражается около 7 % мощности); мощность — 0,5–2000 Вт. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Свободный порт пассивного узла не оставляют открытым — на него ставят согласованную нагрузку.
Принцип работы
Согласованная нагрузка KADAMM НК — поглотитель с сопротивлением, равным сопротивлению тракта: падающая волна целиком превращается в тепло и почти не отражается. Качество согласования показывает КСВН, а допустимая мощность определяется тем, сколько тепла корпус способен рассеять.
Конструкция и материалы
Поглощающий элемент нагрузки KADAMM НК размещён в металлическом корпусе, который служит и экраном, и радиатором.
Ключевые особенности
✓
До 110 ГГц162 исполнения, 14 рабочих полос.
✓
До 2000 ВтНаибольшую мощность держат KADAMM НК-4-042K-7/16 и KADAMM НК-4-042K-N.
✓
КСВН от 1,15Лучшее согласование в серии — у KADAMM НК-18-2-SMA, KADAMM НК-33-2-3,5 и ещё 8 исполнений.
✓
−55…+125 °CСамый широкий интервал рабочих температур — у KADAMM НК-110-1-1,0, KADAMM НК-12,4-10-N и ещё 150 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM НК: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–110 ГГц |
| Средняя мощность, Вт | от 0,5 до 2000 |
| КСВН | от 1,15 до 1,75 |
| Соединитель | 17 вариантов — по таблице исполнений |
| Температура, °C | от −55 до +125 |
| Размер (вилка), мм | от 4,8 до 553 |
| Импульсная мощность, Вт | от 20 до 10000 |
| Длительность импульса, мкс | 5 |
| Скважность (коэффициент заполнения), % | от 0,25 до 30 |
| С роликом | да — KADAMM НК-2-1000-N-BNC, KADAMM НК-4-1000-N-BNC, KADAMM НК-6-1000-N-BNC, KADAMM НК-8-1000-N-BNC; нет — KADAMM НК-2-1000-N-SSMA, KADAMM НК-4-1000-N-SSMA, KADAMM НК-6-1000-N-SSMA, KADAMM НК-8-1000-N-SSMA |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.
КСВНПри КСВН 1,15 отражается 0,49 % падающей мощности, при КСВН 1,75 — 7,4 %.
МощностьВ столбце «Средняя мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 0,5 до 2000 Вт. Для импульсного режима допустимый уровень уточняют отдельно.
ТемператураПараметры таблицы выполняются в указанном интервале; в серии он от −55 до +125 °C.
Таблица исполнений
Все 162 исполнения серии НК с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Температура, °C | Размер (вилка), мм | Импульсная мощность, Вт | Длительность импульса, мкс | Скважность (коэффициент заполнения), % |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM НК-110-1-1,0 | 0–110 | 1 | 1,60 | 1,0 мм | -55–+125 | Ф7,5×13,7 | — | — | — |
| KADAMM НК-12,4-10-N | 0–12,4 | 10 | 1,35 | N | -55–+125 | Ф30×69,5 | 1000 | 5 | 0,5 |
| KADAMM НК-12,4-10-SMA | 0–12,4 | 10 | 1,35 | SMA | -55–+125 | Ф15,8×39,5 | 500 | 5 | 1 |
| KADAMM НК-12,4-10-SMP | 0–12,4 | 10 | 1,35 | SMP | -55–+125 | Ф14,5×15,4 | - | - | - |
| KADAMM НК-12,4-10-TNC | 0–12,4 | 10 | 1,35 | TNC | -55–+125 | Ф30×33,5 | - | - | - |
| KADAMM НК-12,4-100-N | 0–12,4 | 100 | 1,25 | N | -55–+125 | Ф64×141 | 5000 | 5 | 1 |
| KADAMM НК-12,4-100-SMA | 0–12,4 | 100 | 1,25 | SMA | -55–+125 | Ф64×141 | 1000 | 5 | 7,5 |
| KADAMM НК-12,4-150-N | 0–12,4 | 150 | 1,35 | N | -55–+125 | 192×120×110 | 5000 | 5 | 1,5 |
| KADAMM НК-12,4-2-N | 0–12,4 | 2 | 1,30 | N | -55–+125 | Ф16,5×30 | — | — | — |
| KADAMM НК-12,4-2-SMA | 0–12,4 | 2 | 1,25 | SMA | -55–+125 | Ф9×20 | — | — | — |
| KADAMM НК-12,4-2-SSMA | 0–12,4 | 2 | 1,25 | SSMA | -55–+125 | Ф9×22,5 | — | — | — |
| KADAMM НК-12,4-2-TNC | 0–12,4 | 2 | 1,35 | TNC | -55–+125 | Ф25×68 | — | — | — |
| KADAMM НК-12,4-20-N | 0–12,4 | 20 | 1,35 | N | -55–+125 | - | 5000 | 5 | 1 |
| KADAMM НК-12,4-20-SMA | 0–12,4 | 20 | 1,35 | SMA | -55–+125 | Ф38×39,5 | 500 | 5 | 2 |
| KADAMM НК-12,4-200-N | 0–12,4 | 200 | 1,35 | N | -55–+125 | 243×120×110 | 5000 | 5 | 2 |
| KADAMM НК-12,4-25-N | 0–12,4 | 25 | 1,35 | N | -55–+125 | Ф44×74 | 5000 | 5 | 1,25 |
| KADAMM НК-12,4-25-SMA | 0–12,4 | 25 | 1,25 | SMA | -55–+125 | Ф38×51,5 | 500 | 5 | 2,5 |
| KADAMM НК-12,4-250-N | 0–12,4 | 250 | 1,35 | N | -55–+125 | 294×120×110 | 5000 | 5 | 2,5 |
| KADAMM НК-12,4-300-N | 0–12,4 | 300 | 1,35 | N | -55–+125 | 345×120×110 | 5000 | 5 | 3 |
| KADAMM НК-12,4-400-N | 0–12,4 | 400 | 1,35 | N | -55–+125 | 447×120×110 | 5000 | 5 | 4 |
| KADAMM НК-12,4-5-N | 0–12,4 | 5 | 1,30 | N | -55–+125 | Ф16,5×36 | 500 | 5 | 0,25 |
| KADAMM НК-12,4-5-SMA | 0–12,4 | 5 | 1,25 | SMA | -55–+125 | Ф19×20 | 500 | 5 | 0,5 |
| KADAMM НК-12,4-50-N | 0–12,4 | 50 | 1,35 | — | -55–+125 | Ф64×90 | 5000 | 5 | 0,5 |
| KADAMM НК-12,4-50-SMA | 0–12,4 | 50 | 1,25 | — | -55–+125 | Ф38×81,5 | 500 | 5 | 5 |
| KADAMM НК-12,4-50-TNC | 0–12,4 | 50 | 1,35 | — | -55–+125 | Ф64×88,5 | 5000 | 5 | 0,5 |
| KADAMM НК-12,4-500-N | 0–12,4 | 500 | 1,35 | N | -55–+125 | 549×120×110 | 5000 | 5 | 5 |
| KADAMM НК-12,4-600-N | 0–12,4 | 600 | 1,35 | N | -55–+125 | 549×120×110 | 5000 | 5 | 6 |
| KADAMM НК-18-1-SMA | 0–18 | 1 | 1,25 | SMA | -55–+125 | Ф6,3×14,9 | — | — | — |
| KADAMM НК-18-1-SSMA | 0–18 | 1 | 1,25 | SSMA | -55–+85 | Ф6,3×16 | — | — | — |
| KADAMM НК-18-10-N | 0–18 | 10 | 1,40 | N | -55–+125 | Ф30×69,5 | 1000 | 5 | 0,5 |
| KADAMM НК-18-10-SMA | 0–18 | 10 | 1,40 | SMA | -55–+125 | Ф15,8×39,5 | 500 | 5 | 1 |
| KADAMM НК-18-10-SMP | 0–18 | 10 | 1,50 | SMP | -55–+125 | Ф14,5×15,4 | - | - | - |
| KADAMM НК-18-10-TNC | 0–18 | 10 | 1,40 | TNC | -55–+125 | Ф30×33,5 | - | - | - |
| KADAMM НК-18-100-N | 0–18 | 100 | 1,35 | N | -55–+125 | Ф64×141 | 1000 | 5 | 5 |
| KADAMM НК-18-100-SMA | 0–18 | 100 | 1,35 | SMA | -55–+125 | Ф64×141 | 500 | 5 | 10 |
| KADAMM НК-18-150-N | 0–18 | 150 | 1,45 | N | -55–+125 | 192×120×110 | 1000 | 5 | 7,5 |
| KADAMM НК-18-2-N | 0–18 | 2 | 1,20 | N | -55–+125 | длина 18 | — | — | — |
| KADAMM НК-18-2-SMA | 0–18 | 2 | 1,15 | SMA | -55–+125 | длина 12,3 | — | — | — |
| KADAMM НК-18-2-SSMA | 0–18 | 2 | 1,30 | SSMA | -55–+125 | Ф9×22,5 | — | — | — |
| KADAMM НК-18-2-TNC | 0–18 | 2 | 1,40 | TNC | -55–+125 | Ф25×68 | — | — | — |
| KADAMM НК-18-20-N | 0–18 | 20 | 1,40 | N | -55–+125 | - | 1000 | 5 | 1 |
| KADAMM НК-18-20-SMA | 0–18 | 20 | 1,40 | SMA | -55–+125 | Ф38×39,5 | 500 | 5 | 2 |
| KADAMM НК-18-200-N | 0–18 | 200 | 1,40 | N | -55–+125 | 243×120×110 | 1000 | 5 | 10 |
| KADAMM НК-18-25-N | 0–18 | 25 | 1,40 | N | -55–+125 | Ф44×74 | 1000 | 5 | 1,25 |
| KADAMM НК-18-25-SMA | 0–18 | 25 | 1,30 | SMA | -55–+125 | Ф38×51,5 | 500 | 5 | 2,5 |
| KADAMM НК-18-250-N | 0–18 | 250 | 1,45 | N | -55–+125 | 294×120×110 | 1000 | 5 | 12,5 |
| KADAMM НК-18-300-N | 0–18 | 300 | 1,45 | N | -55–+125 | 345×120×110 | 1000 | 5 | 15 |
| KADAMM НК-18-400-N | 0–18 | 400 | 1,45 | N | -55–+125 | 447×120×110 | 1000 | 5 | 20 |
| KADAMM НК-18-5-N | 0–18 | 5 | 1,40 | N | -55–+125 | Ф16,5×36 | 500 | 5 | 0,25 |
| KADAMM НК-18-5-N(В) | 0–18 | 5 | 1,30 | N (вилка) | -30–+65 | — | — | — | — |
| KADAMM НК-18-5-SMA | 0–18 | 5 | 1,30 | SMA | -55–+125 | Ф19×20 | 500 | 5 | 0,5 |
| KADAMM НК-18-50-N | 0–18 | 50 | 1,40 | — | -55–+125 | Ф64×90 | 1000 | 5 | 2,5 |
| KADAMM НК-18-50-SMA | 0–18 | 50 | 1,30 | — | -55–+125 | Ф38×81,5 | 500 | 5 | 5 |
| KADAMM НК-18-50-TNC | 0–18 | 50 | 1,40 | — | -55–+125 | Ф64×88,5 | 1000 | 5 | 2,5 |
| KADAMM НК-18-500-N | 0–18 | 500 | 1,60 | N | -55–+125 | 549×120×110 | 1000 | 5 | 25 |
| KADAMM НК-18-600-N | 0–18 | 600 | 1,45 | N | -55–+125 | 549×120×110 | 1000 | 5 | 30 |
| KADAMM НК-18-7-SMP | 0–18 | 7 | 1,50 | SMP | -55–+125 | 15,4×14,5×7 | — | — | — |
| KADAMM НК-2-1000-N-BNC | 0–2 | 1000 | 1,20 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-2-1000-N-SSMA | 0–2 | 1000 | 1,20 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-26,5-10-3,5 | 0–26,5 | 10 | 1,25 | 3,5 мм | -55–+85 | Ф16,5×41 | 1000 | 5 | 0,5 |
| KADAMM НК-26,5-10-SMA | 0–26,5 | 10 | 1,25 | SMA | -55–+85 | Ф31,8×28,4 | 100 | 5 | 5 |
| KADAMM НК-26,5-100-SMA | 0–26,5 | 100 | 1,40 | SMA | -55–+85 | Ф63×119,2 | 500 | 5 | 10 |
| KADAMM НК-26,5-2-SMA | 0–26,5 | 2 | 1,20 | SMA | -55–+125 | длина 12,3 | — | — | — |
| KADAMM НК-26,5-20-SMA | 0–26,5 | 20 | 1,30 | SMA | -55–+125 | Ф44×44,4 | 200 | 5 | 10 |
| KADAMM НК-26,5-30-SMA | 0–26,5 | 30 | 1,30 | SMA | -55–+125 | Ф54×52,4 | 200 | 5 | 10 |
| KADAMM НК-26,5-5-3,5 | 0–26,5 | 5 | 1,20 | 3,5 мм | -55–+85 | Ф15,7×26,3 | 500 | 5 | 0,5 |
| KADAMM НК-26,5-5-SMA | 0–26,5 | 5 | 1,25 | SMA | -55–+85 | Ф15,8×28,4 | 20 | 5 | 2,5 |
| KADAMM НК-26,5-50-3,5 | 0–26,5 | 50 | 1,25 | — | -55–+85 | Ф63×63,5 | 1000 | 5 | 2,5 |
| KADAMM НК-26,5-50-SMA | 0–26,5 | 50 | 1,30 | — | -55–+85 | Ф54×99,4 | 200 | 5 | 10 |
| KADAMM НК-33-0,5-3,5 | 0–33 | 0,5 | 1,25 | 3,5 мм | -55–+125 | длина 12 | — | — | — |
| KADAMM НК-33-2-3,5 | 0–33 | 2 | 1,15 | 3,5 мм | -55–+125 | длина 12 | — | — | — |
| KADAMM НК-4-0402-MCX | 0–4 | 2 | 1,25 | MCX | -55–+125 | - | — | — | — |
| KADAMM НК-4-0402-SMB | 0–4 | 2 | 1,25 | SMB | -55–+125 | Ф6,4×12,9 | — | — | — |
| KADAMM НК-4-042K-7/16 | 0–4 | 2000 | 1,75 | 7/16 DIN | -55–+125 | - | 10000 | 5 | 10 |
| KADAMM НК-4-042K-N | 0–4 | 2000 | 1,75 | N | -55–+125 | - | 10000 | 5 | 10 |
| KADAMM НК-4-10-N | 0–4 | 10 | 1,20 | N | -55–+125 | Ф30×69,5 | 1000 | 5 | 0,5 |
| KADAMM НК-4-10-SMA | 0–4 | 10 | 1,20 | SMA | -55–+125 | Ф15,8×39,5 | 500 | 5 | 1 |
| KADAMM НК-4-10-SMP | 0–4 | 10 | 1,20 | SMP | -55–+125 | Ф14,5×15,4 | - | - | - |
| KADAMM НК-4-10-TNC | 0–4 | 10 | 1,15 | TNC | -55–+125 | Ф30×33,5 | - | - | - |
| KADAMM НК-4-100-N | 0–4 | 100 | 1,15 | N | -55–+125 | Ф64×141 | 5000 | 5 | 1 |
| KADAMM НК-4-100-SMA | 0–4 | 100 | 1,15 | SMA | -55–+125 | Ф64×141 | 1000 | 5 | 7,5 |
| KADAMM НК-4-1000-N-BNC | 0–4 | 1000 | 1,20 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-4-1000-N-SSMA | 0–4 | 1000 | 1,20 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-4-150-N | 0–4 | 150 | 1,20 | N | -55–+125 | 192×120×110 | 5000 | 5 | 1,5 |
| KADAMM НК-4-2-N | 0–4 | 2 | 1,20 | N | -55–+125 | Ф16,5×30 | — | — | — |
| KADAMM НК-4-2-SMA | 0–4 | 2 | 1,15 | SMA | -55–+125 | Ф9×20 | — | — | — |
| KADAMM НК-4-2-SSMA | 0–4 | 2 | 1,15 | SSMA | -55–+125 | Ф9×22,5 | — | — | — |
| KADAMM НК-4-2-TNC | 0–4 | 2 | 1,20 | TNC | -55–+125 | Ф25×68 | — | — | — |
| KADAMM НК-4-20-N | 0–4 | 20 | 1,20 | N | -55–+125 | - | 5000 | 5 | 1 |
| KADAMM НК-4-20-SMA | 0–4 | 20 | 1,20 | SMA | -55–+125 | Ф38×39,5 | 500 | 5 | 2 |
| KADAMM НК-4-200-N | 0–4 | 200 | 1,20 | N | -55–+125 | 243×120×110 | 5000 | 5 | 2 |
| KADAMM НК-4-25-N | 0–4 | 25 | 1,20 | N | -55–+125 | Ф44×74 | 5000 | 5 | 1,25 |
| KADAMM НК-4-25-SMA | 0–4 | 25 | 1,15 | SMA | -55–+125 | Ф38×51,5 | 500 | 5 | 2,5 |
| KADAMM НК-4-250-N | 0–4 | 250 | 1,20 | N | -55–+125 | 294×120×110 | 5000 | 5 | 2,5 |
| KADAMM НК-4-300-N | 0–4 | 300 | 1,20 | N | -55–+125 | 345×120×110 | 5000 | 5 | 3 |
| KADAMM НК-4-400-N | 0–4 | 400 | 1,20 | N | -55–+125 | 447×120×110 | 5000 | 5 | 4 |
| KADAMM НК-4-5-N | 0–4 | 5 | 1,20 | N | -55–+125 | Ф16,5×36 | 500 | 5 | 0,25 |
| KADAMM НК-4-5-SMA | 0–4 | 5 | 1,15 | SMA | -55–+125 | Ф19×20 | 500 | 5 | 0,5 |
| KADAMM НК-4-50-BNC | 0–4 | 50 | 1,20 | — | -55–+125 | Ф64×89 | 500 | 5 | 5 |
| KADAMM НК-4-50-N | 0–4 | 50 | 1,20 | — | -55–+125 | Ф64×90 | 5000 | 5 | 0,5 |
| KADAMM НК-4-50-SMA | 0–4 | 50 | 1,15 | — | -55–+125 | Ф38×81,5 | 500 | 5 | 5 |
| KADAMM НК-4-50-TNC | 0–4 | 50 | 1,20 | — | -55–+125 | Ф64×88,5 | 5000 | 5 | 0,5 |
| KADAMM НК-4-500-7/16 | 0–4 | 500 | 1,2 | 7/16 DIN | -55–+125 | 553×120×110 | - | - | - |
| KADAMM НК-4-500-N | 0–4 | 500 | 1,20 | N | -55–+125 | 549×120×110 | 5000 | 5 | 5 |
| KADAMM НК-4-600-N | 0–4 | 600 | 1,20 | N | -55–+125 | 549×120×110 | 5000 | 5 | 6 |
| KADAMM НК-40-0,5-2,92 | 0–40 | 0,5 | 1,25 | 2,92 мм | -55–+125 | длина 12 | — | — | — |
| KADAMM НК-40-0,5-SMP | 0–40 | 0,5 | 1,40 | SMP | -55–+125 | Ф4,8×9,9 | — | — | — |
| KADAMM НК-40-0,5-SSMA | 0–40 | 0,5 | 1,30 | SSMA | -55–+125 | длина 10,9 | — | — | — |
| KADAMM НК-40-0,5-SSMP | 0–40 | 0,5 | 1,50 | SSMP | -55–+125 | Ф4,8×10,8 | — | — | — |
| KADAMM НК-40-10-2,92 | 0–40 | 10 | 1,25 | 2,92 мм | -55–+125 | Ф31,8×29,6 | 100 | 5 | 5 |
| KADAMM НК-40-100-2,92 | 0–40 | 100 | 1,40 | 2,92 мм | -55–+125 | 181×160×90 | 200 | 5 | 10 |
| KADAMM НК-40-2-2,92 | 0–40 | 2 | 1,20 | 2,92 мм | -55–+125 | длина 12 | — | — | — |
| KADAMM НК-40-2-SMP | 0–40 | 2 | 1,40 | SMP | -55–+125 | Ф4,8×9,9 | — | — | — |
| KADAMM НК-40-2-SSMA | 0–40 | 2 | 1,30 | SSMA | -55–+125 | длина 10,9 | — | — | — |
| KADAMM НК-40-2-SSMP | 0–40 | 2 | 1,50 | SSMP | -55–+125 | Ф4,8×10,8 | — | — | — |
| KADAMM НК-40-20-2,92 | 0–40 | 20 | 1,30 | 2,92 мм | -55–+125 | Ф44×45,6 | 200 | 5 | 10 |
| KADAMM НК-40-30-2,92 | 0–40 | 30 | 1,30 | 2,92 мм | -55–+125 | Ф54×53,6 | 200 | 5 | 10 |
| KADAMM НК-40-5-2,92 | 0–40 | 5 | 1,25 | 2,92 мм | -55–+125 | Ф15,8×29,6 | 20 | 5 | 2,5 |
| KADAMM НК-40-50-2,92 | 0–40 | 50 | 1,35 | — | -55–+125 | Ф54×100,6 | 200 | 5 | 10 |
| KADAMM НК-50-0,5-2,4 | 0–50 | 0,5 | 1,40 | 2,4 мм | -55–+125 | длина 12,4 | — | — | — |
| KADAMM НК-50-10-2,4 | 0–50 | 10 | 1,40 | 2,4 мм | -55–+125 | Ф40×47,7 | 100 | 5 | 5 |
| KADAMM НК-50-2-2,4 | 0–50 | 2 | 1,25 | 2,4 мм | -55–+125 | длина 12,4 | — | — | — |
| KADAMM НК-50-5-2,4 | 0–50 | 5 | 1,30 | 2,4 мм | -55–+125 | Ф31,8×17,8 | 20 | 5 | 2,5 |
| KADAMM НК-6-1000-N-BNC | 0–6 | 1000 | 1,30 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-6-1000-N-SSMA | 0–6 | 1000 | 1,30 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-6-2-MCX | 0–6 | 2 | 1,25 | MCX | -55–+125 | Ф6,1×15,4 | — | — | — |
| KADAMM НК-6-50-BNC | 0–6 | 50 | 1,25 | — | -55–+125 | Ф64×89 | 500 | 5 | 5 |
| KADAMM НК-6-500-7/16 | 0–6 | 500 | 1,25 | 7/16 DIN | -55–+125 | 553×120×110 | - | - | - |
| KADAMM НК-67-0,5-1,85 | 0–67 | 0,5 | 1,45 | 1,85 мм | -55–+125 | Ф9,3×16,1 | — | — | — |
| KADAMM НК-67-10-1,85 | 0–67 | 10 | 1,40 | 1,85 мм | -55–+125 | Ф40×47,7 | 100 | 5 | 5 |
| KADAMM НК-67-2-1,85 | 0–67 | 2 | 1,30 | 1,85 мм | -55–+125 | Ф9×11,9 | — | — | — |
| KADAMM НК-67-5-1,85 | 0–67 | 5 | 1,35 | 1,85 мм | -55–+125 | Ф31,8×17,8 | 20 | 5 | 2,5 |
| KADAMM НК-7,5-2-4.3-10(В) | 0–7,5 | 2 | 1,3 | 4.3-10 (вилка) | -30–+65 | Ф20×36,5 | — | — | — |
| KADAMM НК-8-10-N | 0–8 | 10 | 1,25 | N | -55–+125 | Ф30×69,5 | 1000 | 5 | 0,5 |
| KADAMM НК-8-10-SMA | 0–8 | 10 | 1,25 | SMA | -55–+125 | Ф15,8×39,5 | 500 | 5 | 1 |
| KADAMM НК-8-10-SMP | 0–8 | 10 | 1,25 | SMP | -55–+125 | Ф14,5×15,4 | - | - | - |
| KADAMM НК-8-10-TNC | 0–8 | 10 | 1,25 | TNC | -55–+125 | Ф30×33,5 | - | - | - |
| KADAMM НК-8-100-N | 0–8 | 100 | 1,20 | N | -55–+125 | Ф64×141 | 5000 | 5 | 1 |
| KADAMM НК-8-100-SMA | 0–8 | 100 | 1,20 | SMA | -55–+125 | Ф64×141 | 1000 | 5 | 7,5 |
| KADAMM НК-8-1000-N-BNC | 0–8 | 1000 | 1,55 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-8-1000-N-SSMA | 0–8 | 1000 | 1,55 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-8-150-N | 0–8 | 150 | 1,25 | N | -55–+125 | 192×120×110 | 5000 | 5 | 1,5 |
| KADAMM НК-8-2-N | 0–8 | 2 | 1,25 | N | -55–+125 | Ф16,5×30 | — | — | — |
| KADAMM НК-8-2-SMA | 0–8 | 2 | 1,20 | SMA | -55–+125 | Ф9×20 | — | — | — |
| KADAMM НК-8-2-SSMA | 0–8 | 2 | 1,20 | SSMA | -55–+125 | Ф9×22,5 | — | — | — |
| KADAMM НК-8-2-TNC | 0–8 | 2 | 1,25 | TNC | -55–+125 | Ф25×68 | — | — | — |
| KADAMM НК-8-20-N | 0–8 | 20 | 1,25 | N | -55–+125 | - | 5000 | 5 | 1 |
| KADAMM НК-8-20-SMA | 0–8 | 20 | 1,25 | SMA | -55–+125 | Ф38×39,5 | 500 | 5 | 2 |
| KADAMM НК-8-200-N | 0–8 | 200 | 1,25 | N | -55–+125 | 243×120×110 | 5000 | 5 | 2 |
| KADAMM НК-8-25-N | 0–8 | 25 | 1,25 | N | -55–+125 | Ф44×74 | 5000 | 5 | 1,25 |
| KADAMM НК-8-25-SMA | 0–8 | 25 | 1,20 | SMA | -55–+125 | Ф38×51,5 | 500 | 5 | 2,5 |
| KADAMM НК-8-250-N | 0–8 | 250 | 1,25 | N | -55–+125 | 294×120×110 | 5000 | 5 | 2,5 |
| KADAMM НК-8-300-N | 0–8 | 300 | 1,25 | N | -55–+125 | 345×120×110 | 5000 | 5 | 3 |
| KADAMM НК-8-400-N | 0–8 | 400 | 1,25 | N | -55–+125 | 447×120×110 | 5000 | 5 | 4 |
| KADAMM НК-8-5-N | 0–8 | 5 | 1,25 | N | -55–+125 | Ф16,5×36 | 500 | 5 | 0,25 |
| KADAMM НК-8-5-SMA | 0–8 | 5 | 1,20 | SMA | -55–+125 | Ф19×20 | 500 | 5 | 0,5 |
| KADAMM НК-8-50-N | 0–8 | 50 | 1,25 | — | -55–+125 | Ф64×90 | 5000 | 5 | 0,5 |
| KADAMM НК-8-50-SMA | 0–8 | 50 | 1,20 | — | -55–+125 | Ф38×81,5 | 500 | 5 | 5 |
| KADAMM НК-8-50-TNC | 0–8 | 50 | 1,25 | — | -55–+125 | Ф64×88,5 | 5000 | 5 | 0,5 |
| KADAMM НК-8-500-N | 0–8 | 500 | 1,25 | N | -55–+125 | 549×120×110 | 5000 | 5 | 5 |
| KADAMM НК-8-600-N | 0–8 | 600 | 1,25 | N | -55–+125 | 549×120×110 | 5000 | 5 | 6 |
| KADAMM НК-90-9001-1,35 | 0–90 | 1 | 1,50 | 1,35 мм | -55–+125 | Ф8,8×15,1 | — | — | — |
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3КСВН. Если этот параметр для вас главный, начните с KADAMM НК-18-2-SMA, KADAMM НК-33-2-3,5 и ещё 8 исполнений.
4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.
5Условия работы. Рабочие температуры в серии — от −55 до +125 °C.
6Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Исполнения серии KADAMM НК по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM НК с наибольшим в серии КСВН 1,75.
1Два исполнения с КСВН 1,75 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,75 − 1) / (1,75 + 1) = 0,545; суммарный КСВН (1 + 0,545) / (1 − 0,545) = 3,4, отражается 29,8 % мощности.
2С исполнениями, у которых КСВН 1,15, та же пара даёт не больше 1,32 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.
Свободные порты делителей и мостов
Эквивалент антенны
Калибровка
Сколько исполнений НК работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 160 исполнений НК, например KADAMM НК-110-1-1,0. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВсе 162 исполнения НК работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 126 исполнений НК, например KADAMM НК-110-1-1,0. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд НК пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Изделия KADAMM НК включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
Документация и поставка
В поставку каждого исполнения KADAMM НК входят:
✓Согласованная нагрузка
✓Паспорт изделия
Техническое описание серии НК — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НК или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM НК | Нагрузки согласованные 50 Ом коаксиальные | до 110 ГГц | 162 | N, SMA, TNC, SMP |
| KADAMM НК-Р | Согласованные нагрузки коаксиальные резистивные | до 40 ГГц | 53 | N, SMA, 7/16, TNC |
| KADAMM НК-П | Согласованные нагрузки коаксиальные поглощающие | 4 – 60 ГГц | 4 | K2,92-M, V2,4-M, N, SMA |
| KADAMM НК-ВМ | Согласованные нагрузки коаксиальные высокой мощности | до 40 ГГц | 34 | N, 7/16, L27, SMA |
| KADAMM НК75 | Нагрузки согласованные 75 Ом коаксиальные | до 3 ГГц | 22 | BNC, F, N |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM НК-Р.
Когда выбирают Нагрузки согласованные 50 Ом коаксиальные KADAMM НК: Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Согласованные нагрузки 50 Ом →
Подбор исполнения KADAMM НК под ваш тракт
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
