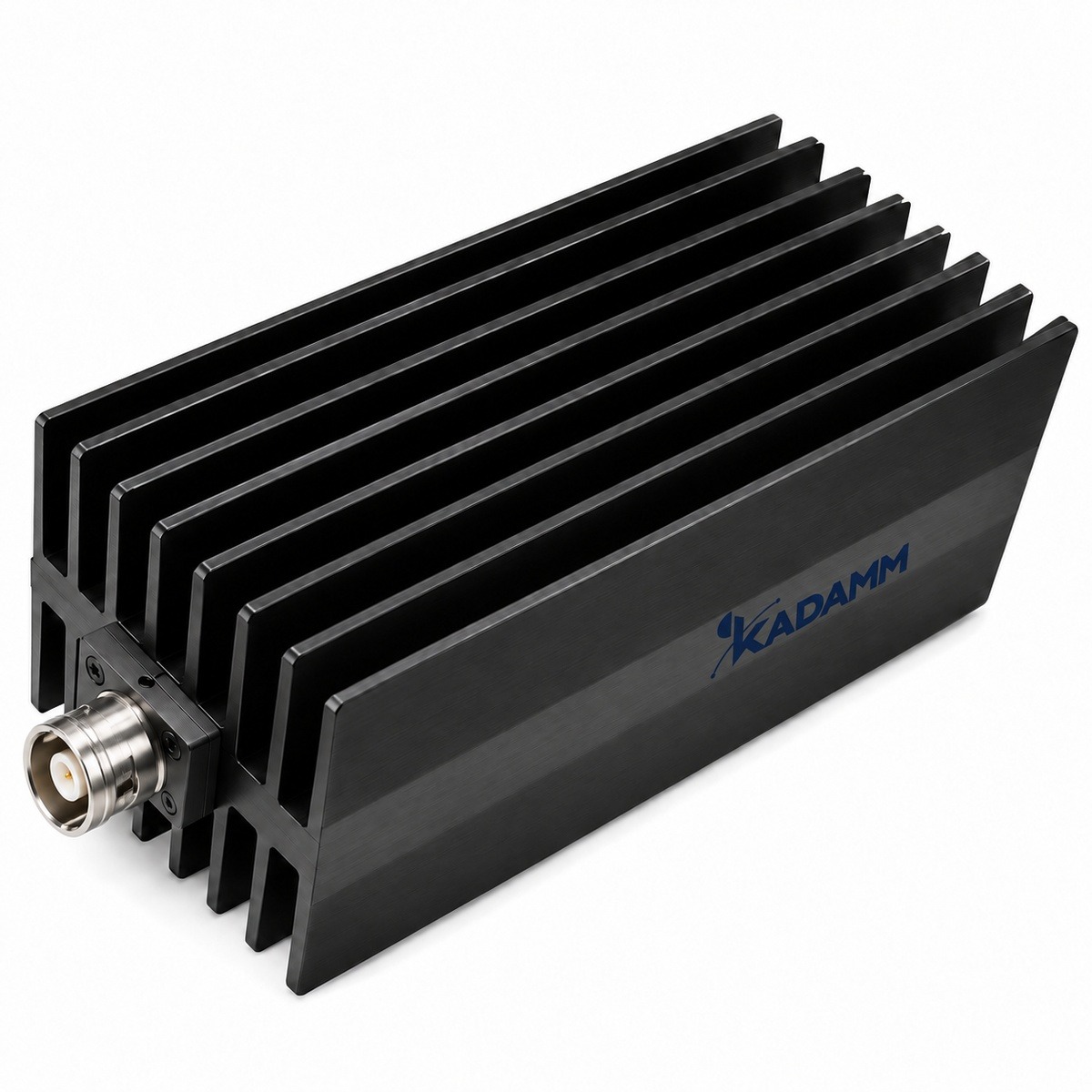

Нагрузки согласованные 75 Ом коаксиальные KADAMM НК75

Согласованные нагрузки KADAMM (КАДАММ) серии НК75: поглощают мощность без отражения.

охват частот серии до 3 ГГцисполнения 22средняя мощность до 5 ВтКСВН от 1,1

▤

Подберём Нагрузки согласованные 75 Ом коаксиальные НК75 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 3 ГГц

охват частот серии

исполнения

до 5 Вт

средняя мощность

от 1,1

КСВН

О серии

KADAMM НК75 — согласованные нагрузки производства KADAMM (КАДАММ).

В серии 22 исполнения, общий охват частот — до 3 ГГц. Подключение — BNC, F, N.

Исполнения НК75 различаются по параметрам: частоты, средняя мощность, КСВН, соединители, температура.

Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.

Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.

Разброс по исполнениям НК75: КСВН — 1,1–1,2 (при КСВН 1,2 отражается около 0,8 % мощности); мощность — 1–5 Вт. Значения для конкретного артикула — в таблице исполнений.

Свободный порт пассивного узла не оставляют открытым — на него ставят согласованную нагрузку.

Принцип работы

Согласованная нагрузка KADAMM НК75 — поглотитель с сопротивлением, равным сопротивлению тракта: падающая волна целиком превращается в тепло и почти не отражается. Качество согласования показывает КСВН, а допустимая мощность определяется тем, сколько тепла корпус способен рассеять.

Конструкция и материалы

Поглощающий элемент нагрузки KADAMM НК75 размещён в металлическом корпусе, который служит и экраном, и радиатором.

Ключевые особенности

✓

До 3 ГГц
22 исполнения, 3 рабочие полосы.

✓

До 5 Вт
Наибольшую мощность держат KADAMM НК75-2-5-BNC(в), KADAMM НК75-2-5-F(в) и ещё 4 исполнения.

✓

КСВН от 1,1
Лучшее согласование в серии — у KADAMM НК75-1-1-BNC(в), KADAMM НК75-1-1-F(в) и ещё 3 исполнения.

✓

−55…+125 °C
Самый широкий интервал рабочих температур — у KADAMM НК75-1-1-BNC(в), KADAMM НК75-1-1-F(в) и ещё 19 исполнений.

✓

BNC, F, N
Подключение по исполнениям — в столбце «Соединитель» таблицы.

Технические характеристики серии

Сводка по всем исполнениям KADAMM НК75: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–3 ГГц
Средняя мощность, Вт	от 1 до 5
КСВН	от 1,1 до 1,2
Соединитель	BNC (в); F (в); N (в); N (вилка)
Температура, °C	от −55 до +125
Импульсная мощность, Вт	500 — KADAMM НК75-3-1-N(в)
Волновое сопротивление, Ом	75 — KADAMM НК75-3-1-N(в)

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,1 отражается 0,23 % падающей мощности, при КСВН 1,2 — 0,83 %.

МощностьВ столбце «Средняя мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 1 до 5 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

ТемператураПараметры таблицы выполняются в указанном интервале; в серии он от −55 до +125 °C.

Таблица исполнений

Все 22 исполнения серии НК75 с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Средняя мощность, Вт	КСВН	Соединитель	Температура, °C
KADAMM НК75-1-1-BNC(в)	0–1	1	1,1	BNC (в)	-55–+125
KADAMM НК75-1-1-F(в)	0–1	1	1,1	F (в)	-55–+125
KADAMM НК75-1-2-BNC(в)	0–1	2	1,1	BNC (в)	-55–+125
KADAMM НК75-1-2-F(в)	0–1	2	1,1	F (в)	-55–+125
KADAMM НК75-1-2-N(в)	0–1	2	1,1	N (в)	-55–+125
KADAMM НК75-2-1-BNC(в)	0–2	1	1,15	BNC (в)	-55–+125
KADAMM НК75-2-1-F(в)	0–2	1	1,15	F (в)	-55–+125
KADAMM НК75-2-2-BNC(в)	0–2	2	1,15	BNC (в)	-55–+125
KADAMM НК75-2-2-F(в)	0–2	2	1,15	F (в)	-55–+125
KADAMM НК75-2-2-N(в)	0–2	2	1,15	N (в)	-55–+125
KADAMM НК75-2-5-BNC(в)	0–2	5	1,15	BNC (в)	-55–+125
KADAMM НК75-2-5-F(в)	0–2	5	1,15	F (в)	-55–+125
KADAMM НК75-2-5-N(в)	0–2	5	1,15	N (в)	-55–+125
KADAMM НК75-3-1-BNC(в)	0–3	1	1,2	BNC (в)	-55–+125
KADAMM НК75-3-1-F(в)	0–3	1	1,2	F (в)	-55–+125
KADAMM НК75-3-1-N(в)	0–3	1	1,20	N (вилка)	—
KADAMM НК75-3-2-BNC(в)	0–3	2	1,2	BNC (в)	-55–+125
KADAMM НК75-3-2-F(в)	0–3	2	1,2	F (в)	-55–+125
KADAMM НК75-3-2-N(в)	0–3	2	1,2	N (в)	-55–+125
KADAMM НК75-3-5-BNC(в)	0–3	5	1,2	BNC (в)	-55–+125
KADAMM НК75-3-5-F(в)	0–3	5	1,2	F (в)	-55–+125
KADAMM НК75-3-5-N(в)	0–3	5	1,2	N (в)	-55–+125

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3КСВН. Если этот параметр для вас главный, начните с KADAMM НК75-1-1-BNC(в), KADAMM НК75-1-1-F(в) и ещё 3 исполнения.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.

5Условия работы. Рабочие температуры в серии — от −55 до +125 °C; у 1 исполнения температура в таблице не указана, её уточняют при заказе.

6Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM НК75 по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM НК75 с наибольшим в серии КСВН 1,2.

1Два исполнения с КСВН 1,2 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,2 − 1) / (1,2 + 1) = 0,182; суммарный КСВН (1 + 0,182) / (1 − 0,182) = 1,44, отражается 3,3 % мощности.

2С исполнениями, у которых КСВН 1,1, та же пара даёт не больше 1,21 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.

Свободные порты делителей и мостов

Эквивалент антенны

Калибровка

Сколько исполнений НК75 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц22 исполнения

1–4 ГГц (L, S)17 исполнений

Сценарии по отраслям

РадиолокацияВ полосах S работают 9 исполнений НК75, например KADAMM НК75-3-1-BNC(в). В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах L и S работают 17 исполнений НК75, например KADAMM НК75-2-1-BNC(в). В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

ИзмеренияВесь ряд НК75 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM НК75 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM НК75 входят:

✓Согласованная нагрузка

✓Паспорт изделия

Техническое описание серии НК75 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НК75 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM НК75	Нагрузки согласованные 75 Ом коаксиальные	до 3 ГГц	22	BNC, F, N
KADAMM НК	Нагрузки согласованные 50 Ом коаксиальные	до 110 ГГц	162	N, SMA, TNC, SMP
KADAMM НПР	Нагрузки проходные	до 2 ГГц	15	BNC-BNC, N-N, TNC-TNC
KADAMM НК-Р	Согласованные нагрузки коаксиальные резистивные	до 40 ГГц	53	N, SMA, 7/16, TNC
KADAMM НК-П	Согласованные нагрузки коаксиальные поглощающие	4 – 60 ГГц	4	K2,92-M, V2,4-M, N, SMA

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM НК.

Когда выбирают Нагрузки согласованные 75 Ом коаксиальные KADAMM НК75: Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.

Вопросы и ответы

Можно ли оставить порт делителя или циркулятора свободным?+

Нет: открытый порт отражает мощность обратно в тракт и нарушает работу узла. На свободный порт ставят согласованную нагрузку.

Какой диапазон частот у изделий KADAMM НК75?+

Серия НК75 в целом перекрывает до 3 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения НК75?+

От 1 до 5 Вт. Наибольшую мощность держат KADAMM НК75-2-5-BNC(в), KADAMM НК75-2-5-F(в) и ещё 4 исполнения.

У какого исполнения НК75 самый низкий КСВН?+

Самый низкий КСВН — 1,1 — у KADAMM НК75-1-1-BNC(в), KADAMM НК75-1-1-F(в) и ещё 3 исполнения.

Как изделия KADAMM НК75 подключаются к тракту?+

Подключение у серии НК75 — BNC, F, N. Другое исполнение выводов обсуждается при заказе.

В каком диапазоне температур работают модели НК75?+

Общий интервал серии — от −55 до +125 °C. Самый широкий — у KADAMM НК75-1-1-BNC(в), KADAMM НК75-1-1-F(в) и ещё 19 исполнений.

Чем серия KADAMM НК75 отличается от KADAMM НК?+

KADAMM НК — «Нагрузки согласованные 50 Ом коаксиальные», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН НК75 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,2 это 0,83 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение НК75?+

Назовите полный артикул из таблицы, например «KADAMM НК75-1-1-BNC(в)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM НК75?+

В блоке документов — техническое описание серии НК75 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
