Согласованные нагрузки KADAMM (КАДАММ) серии НК-ВМ: поглощают мощность без отражения.
О серии
KADAMM НК-ВМ — согласованные нагрузки производства KADAMM (КАДАММ).
В серии 34 исполнения, общий охват частот — до 40 ГГц. Подключение — N, 7/16, L27, SMA.
Внутри серии НК-ВМ меняются частоты, мощность, КСВН, соединители, импульсная мощность, волновое сопротивление — по ним и выбирают исполнение.
Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.
Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.
Разброс по исполнениям НК-ВМ: КСВН — 1,05–1,5 (при КСВН 1,5 отражается около 4 % мощности); мощность — 5–5000 Вт. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Согласованная нагрузка KADAMM НК-ВМ — поглотитель с сопротивлением, равным сопротивлению тракта: падающая волна целиком превращается в тепло и почти не отражается. Качество согласования показывает КСВН, а допустимая мощность определяется тем, сколько тепла корпус способен рассеять.
Конструкция и материалы

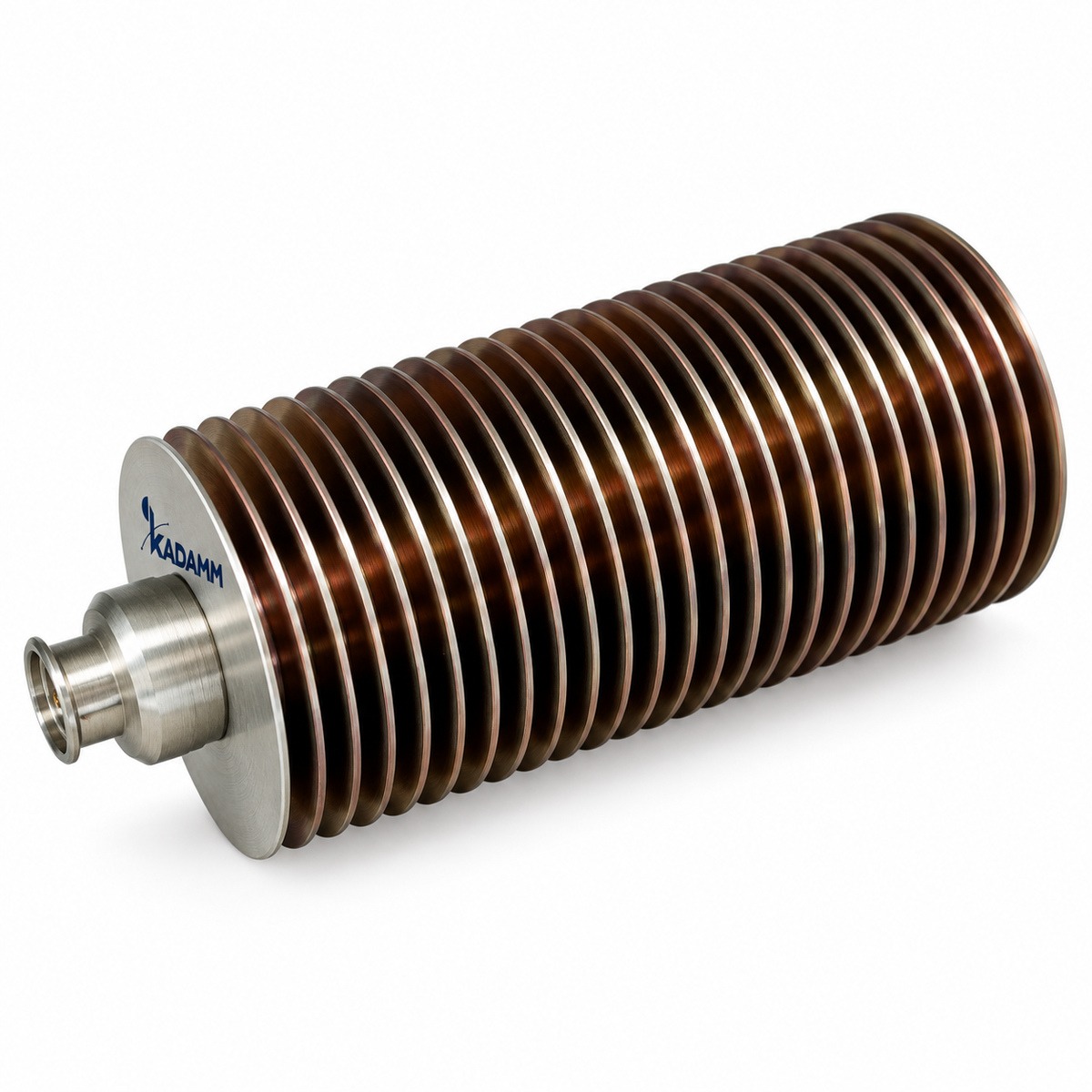

Поглощающий элемент нагрузки KADAMM НК-ВМ размещён в металлическом корпусе, который служит и экраном, и радиатором.
Ключевые особенности
34 исполнения, 14 рабочих полос. Самая широкая полоса — 1–18 ГГц у KADAMM НК-18-N(в)-М.
Наибольшую мощность держат KADAMM НК-1-5000-7/16(в)-М и KADAMM НК-1-5000-L27(в)-М.
Лучшее согласование в серии — у KADAMM НК-3-150-N(в)-М.
Технические характеристики серии
Сводка по всем исполнениям KADAMM НК-ВМ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–40 ГГц |
| Мощн., Вт | от 5 до 5000 |
| КСВН | от 1,05 до 1,5 |
| Соединитель | 6 вариантов — по таблице исполнений |
| Имп. мощн., Вт | от 200 до 100000 |
| Волновое сопротивление, Ом | 50 |
Как читать характеристики
Таблица исполнений
Все 34 исполнения серии НК-ВМ с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Соединитель | Имп. мощн., Вт | Волновое сопротивление, Ом |
|---|---|---|---|---|---|---|
| KADAMM НК-1-5000-7/16(в)-М | 0–1 | 5000 | 1,40 | 7/16 (вилка) | 100000 | 50 |
| KADAMM НК-1-5000-L27(в)-М | 0–1 | 5000 | 1,40 | L27 (вилка) | 100000 | 50 |
| KADAMM НК-10-200-7/16(в)-М | 0–10 | 200 | 1,35 | 7/16 (вилка) | 5000 | 50 |
| KADAMM НК-10-200-N(в)-М | 0–10 | 200 | 1,35 | N (вилка) | 5000 | 50 |
| KADAMM НК-10-300-7/16(в)-М | 0–10 | 300 | 1,35 | 7/16 (вилка) | 5000 | 50 |
| KADAMM НК-10-300-N(в)-М | 0–10 | 300 | 1,35 | N (вилка) | 5000 | 50 |
| KADAMM НК-10-400-7/16(в)-М | 0–10 | 400 | 1,50 | 7/16 (вилка) | 10000 | 50 |
| KADAMM НК-10-400-N(в)-М | 0–10 | 400 | 1,50 | N (вилка) | 10000 | 50 |
| KADAMM НК-12,4-N(в)-М | 0-12,4 | 5-300 (опционально) | 1,35 | N (вилка) | ≤5000 | — |
| KADAMM НК-12,4-SMA(в)-М | 0-12,4 | 5-150 (опционально) | 1,25 | SMA (вилка) | ≤1000 | — |
| KADAMM НК-1200/1400-300-N(в)-М | 1,2–1,4 | 300 | 1,20 | N (вилка) | 12000 | 50 |
| KADAMM НК-18-N(в)-М | 1-18 | 5-50 (опционально) | 1,25 | N (вилка) | ≤200 | — |
| KADAMM НК-18-N(в)-М.2 | 2-18 | 400 (опционально) | 1,25 | N (вилка) | ≤1000 | — |
| KADAMM НК-18-SMA(в)-М | 0-18 | 5-150 (опционально) | 1,35 | SMA (вилка) | ≤1000 | — |
| KADAMM НК-2-2000-7/16(в)-М | 0–2 | 2000 | 1,30 | 7/16 (вилка) | 50000 | 50 |
| KADAMM НК-2-2000-L27(в)-М | 0–2 | 2000 | 1,30 | L27 (вилка) | 50000 | 50 |
| KADAMM НК-2-2000-N(в)-М | 0–2 | 2000 | 1,30 | N (вилка) | 50000 | 50 |
| KADAMM НК-2-3000-7/16(в)-М | 0–2 | 3000 | 1,30 | 7/16 (вилка) | 50000 | 50 |
| KADAMM НК-2-3000-L27(в)-М | 0–2 | 3000 | 1,30 | L27 (вилка) | 50000 | 50 |
| KADAMM НК-2-3000-L36(в)-М | 0–2 | 3000 | 1,30 | L36 (вилка) | 50000 | 50 |
| KADAMM НК-26,5-2,92(в)-М | 5-26,5 | 5-50 (опционально) | 1,25 | 2,92 (вилка) | ≤200 | — |
| KADAMM НК-3-150-N(в)-М | 0–3 | 150 | 1,05 | N (вилка) | 5000 | 50 |
| KADAMM НК-3-N(в)-М | 0-3 | 5-300 (опционально) | 1,15 | N (вилка) | ≤5000 | — |
| KADAMM НК-3-SMA(в)-М | 0-3 | 5-100 (опционально) | 1,15 | SMA (вилка) | ≤1000 | — |
| KADAMM НК-4-1500-7/16(в)-М | 0–4 | 1500 | 1,40 | 7/16 (вилка) | 10000 | 50 |
| KADAMM НК-4-1500-L27(в)-М | 0–4 | 1500 | 1,40 | L27 (вилка) | 10000 | 50 |
| KADAMM НК-4-1500-N(в)-М | 0–4 | 1500 | 1,40 | N (вилка) | 10000 | 50 |
| KADAMM НК-4-800-7/16(в)-М | 0–4 | 800 | 1,45 | 7/16 (вилка) | 10000 | 50 |
| KADAMM НК-4-800-N(в)-М | 0–4 | 800 | 1,45 | N (вилка) | 10000 | 50 |
| KADAMM НК-40-2,92(в)-М | 5-40 | 5-50 (опционально) | 1,35 | 2,92 (вилка) | ≤200 | — |
| KADAMM НК-6-N(в)-М | 0-6 | 5-300 (опционально) | 1,25 | N (вилка) | ≤5000 | — |
| KADAMM НК-6-SMA(в)-М | 0-6 | 5-100 (опционально) | 1,25 | SMA (вилка) | ≤1000 | — |
| KADAMM НК-800/2000-300-N(в)-М | 0,8–2 | 300 | 1,20 | N (вилка) | 5000 | 50 |
| KADAMM НК-800/2000-350-N(в)-М | 0,8–2 | 350 | 1,20 | N (вилка) | 5000 | 50 |
Как выбрать исполнение
Исполнения серии KADAMM НК-ВМ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM НК-ВМ с наибольшим в серии КСВН 1,5.
Применение
Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.
Сколько исполнений НК-ВМ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM НК-ВМ входят:
Техническое описание серии НК-ВМ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение НК-ВМ или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM НК-ВМ | Согласованные нагрузки коаксиальные высокой мощности | до 40 ГГц | 34 | N, 7/16, L27, SMA |
| KADAMM НК | Нагрузки согласованные 50 Ом коаксиальные | до 110 ГГц | 162 | N, SMA, TNC, SMP |
| KADAMM НК-Р | Согласованные нагрузки коаксиальные резистивные | до 40 ГГц | 53 | N, SMA, 7/16, TNC |
| KADAMM НК-П | Согласованные нагрузки коаксиальные поглощающие | 4 – 60 ГГц | 4 | K2,92-M, V2,4-M, N, SMA |
| KADAMM НК75 | Нагрузки согласованные 75 Ом коаксиальные | до 3 ГГц | 22 | BNC, F, N |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM НК.
