Серия KADAMM КС-СИ: 2 модели, до 8 ГГц.
О серии

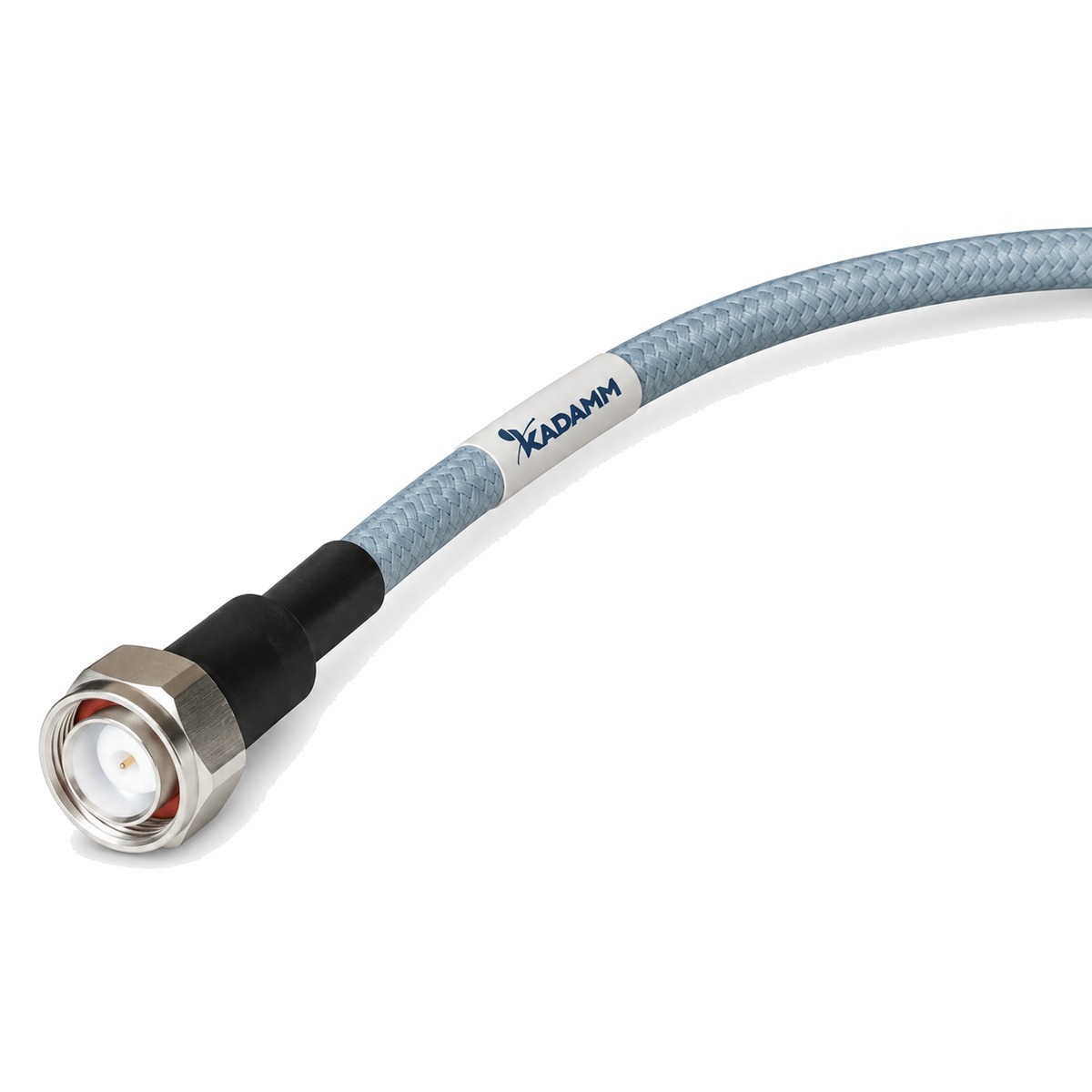

Изделия серии KADAMM КС-СИ соединяют узлы тракта с малыми потерями и стабильной фазой. В серии КС-СИ — 2 модели, общий диапазон до 8 ГГц.
Модели внутри серии КС-СИ отличаются параметрами: частоты, затухание по частотам. Общее для всех моделей КС-СИ: материал | внутренний проводник — многопроволочная посеребрённая медь; материал | внутренний экран — посеребрённая медная лента; материал | промежуточный слой — алюминиевая лента; материал | внешний экран — посеребрённая медная оплётка.
Где применяют KADAMM КС-СИ: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Нужное исполнение КС-СИ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | многопроволочная посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | промежуточный слой | алюминиевая лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | FEP |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Эффективность экранирования, дБ | более 90 |
| Интермодуляция (PIM), дБн | -155 |
| Рабочая температура, °C | -55–+200 |
Исполнения серии: затухание, дБ/100 м
| Артикул | Частоты, ГГц | 0,1 ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 3 ГГц | 4 ГГц | 5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1200 | 8 | 4,0 | 7,0 | 9,1 | 13,0 | 18,8 | 23,3 | 27,2 | 30,7 |
| KADAMM КС-1500-1 | 6 | 3,1 | 5,5 | 7,1 | 10,3 | 14,8 | 18,5 | 21,6 | 24,5 |
Исполнения серии: затухание, дБ/100 м (продолжение)
| Артикул | 6 ГГц | 8 ГГц |
|---|---|---|
| KADAMM КС-1200 | 33,9 | 39,8 |
| KADAMM КС-1500-1 | 27,2 | — |
Допустимая средняя мощность, Вт
| Артикул | 0,1 ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 3 ГГц | 4 ГГц | 5 ГГц | 6 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1200 | 8450 | 4830 | 3713 | 2590 | 1793 | 1447 | 1238 | 1098 | 991 |
| KADAMM КС-1500-1 | 13440 | 7650 | 5870 | 4080 | 2818 | 2260 | 1928 | 1703 | 1537 |
Допустимая средняя мощность, Вт (продолжение)
| Артикул | 8 ГГц |
|---|---|
| KADAMM КС-1200 | 844 |
| KADAMM КС-1500-1 | — |
Механические характеристики
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм |
|---|---|---|---|---|---|
| KADAMM КС-1200 | 12,00 | 310 | 11 | 3000 | 60,0 / 120,0 |
| KADAMM КС-1500-1 | 14,70 | 400 | 10 | 4000 | 76,0 / 150,0 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внутренний экран | промежуточный слой | внешний экран | оболочка |
|---|---|---|---|---|---|---|
| KADAMM КС-1200 | 3,50 | 9,90 | 10,17 | 10,30 | 11,02 | 12,00 |
| KADAMM КС-1500-1 | 4,40 | 12,50 | 12,82 | 12,95 | 13,67 | 14,70 |
Вопросы по серии
Общий диапазон серии КС-СИ — до 8 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-1200», и количество.
Техническое описание серии КС-СИ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
