Серия KADAMM КС-Г: 3 модели, до 40 ГГц.
О серии

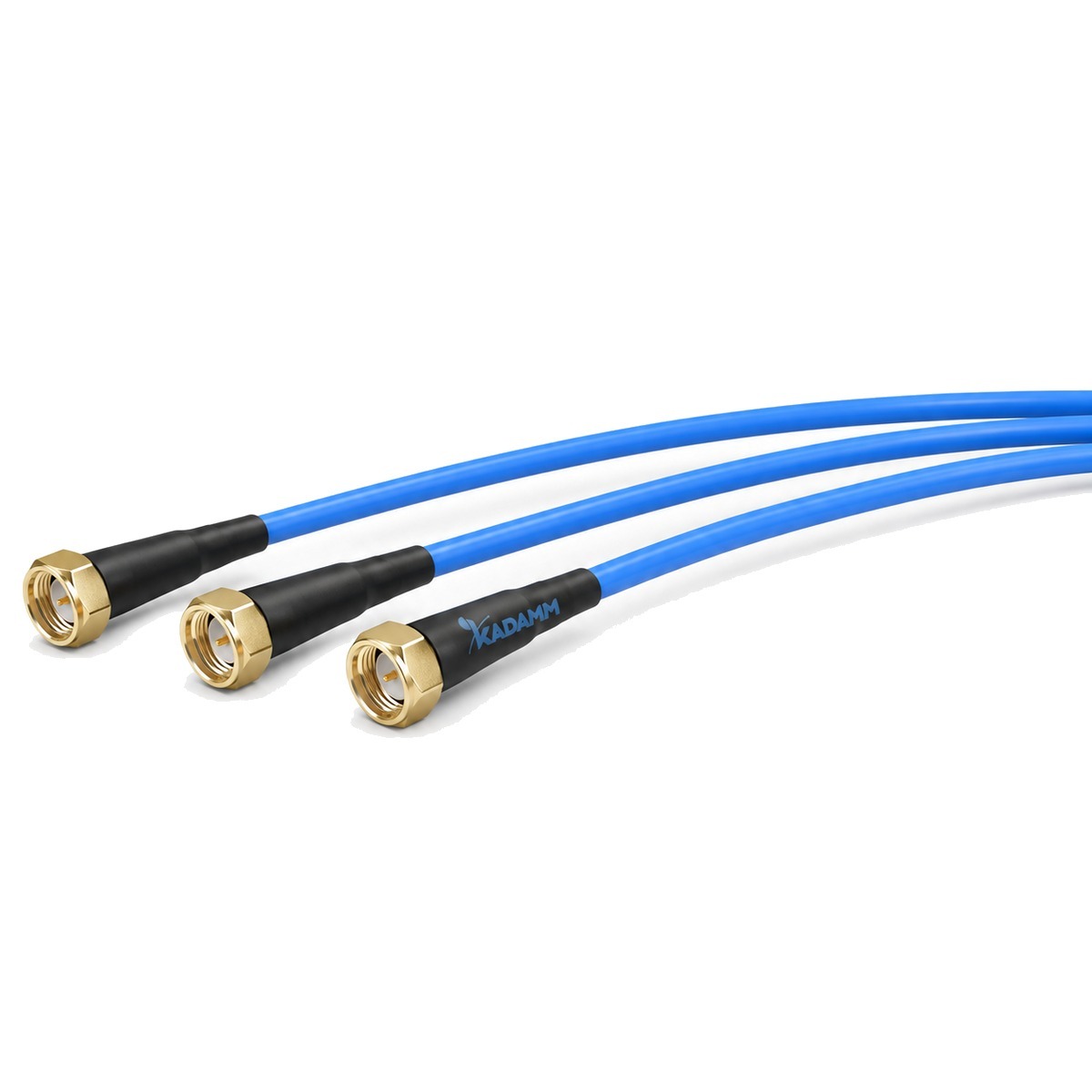

Изделия серии KADAMM КС-Г соединяют узлы тракта с малыми потерями и стабильной фазой. Состав серии КС-Г: 3 модели, общий диапазон до 40 ГГц.
Модели внутри серии КС-Г отличаются параметрами: частоты, затухание по частотам. Общее для всех моделей КС-Г: материал | внутренний проводник — посеребрённая медь; материал | внутренний экран — посеребрённая медная лента; материал | внешний экран — посеребрённая медная оплётка; частота отсечки, ГГц — 110 62 34.
Где применяют KADAMM КС-Г: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения КС-Г.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | FEP (у KADAMM КС-160 — PFA) |
| Частота отсечки, ГГц | 110 62 34 |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 70 |
| Эффективность экранирования, дБ | более 90 |
| Рабочая температура, °C | -55–+125 |
Исполнения серии: затухание, дБ/100 м
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-160 | 18 | 73,8 | 95,4 | 135,2 | 191,7 | 334,0 | 386,6 | 483,2 | 584,7 |
| KADAMM КС-280-1 | 40 | 37,0 | 48,2 | 69,3 | 100,4 | 183,7 | 216,4 | 279,0 | 348,2 |
| KADAMM КС-400-2 | 26,5 | 19,9 | 26,2 | 38,2 | 56,3 | 107,5 | 128,3 | 169,4 | 216,1 |
Исполнения серии: затухание, дБ/100 м (продолжение)
| Артикул | 26,5 ГГц | 40 ГГц |
|---|---|---|
| KADAMM КС-160 | — | — |
| KADAMM КС-280-1 | 440,8 | 570,9 |
| KADAMM КС-400-2 | 280,6 | — |
Допустимая средняя мощность, Вт
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-160 | 150 | 116 | 82 | 57 | 33 | 28 | 23 | 19 | — |
| KADAMM КС-280-1 | 187 | 171 | 119 | 82 | 45 | 38 | 30 | 24 | 19 |
| KADAMM КС-400-2 | 512 | 423 | 290 | 196 | 103 | 86 | 65 | 51 | 39 |
Допустимая средняя мощность, Вт (продолжение)
| Артикул | 40 ГГц |
|---|---|
| KADAMM КС-160 | — |
| KADAMM КС-280-1 | 14 |
| KADAMM КС-400-2 | — |
Механические характеристики
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм |
|---|---|---|---|---|
| KADAMM КС-160 | 1,60 | 5 | 300 | 6,0 / 16,0 |
| KADAMM КС-280-1 | 2,65 | 22 | 500 | 13,0 / 26,0 |
| KADAMM КС-400-2 | 4,00 | 49 | 1500 | 20,0 / 40,0 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внутренний экран | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-160 | 0,30 | 0,95 | 1,10 | 1,35 | 1,60 |
| KADAMM КС-280-1 | 0,53 | 1,63 | 1,83 | 2,18 | 2,65 |
| KADAMM КС-400-2 | 0,94 | 3,00 | 3,20 | 3,55 | 4,00 |
Вопросы по серии
Общий диапазон серии КС-Г — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-160», и количество.
К серии КС-Г прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
