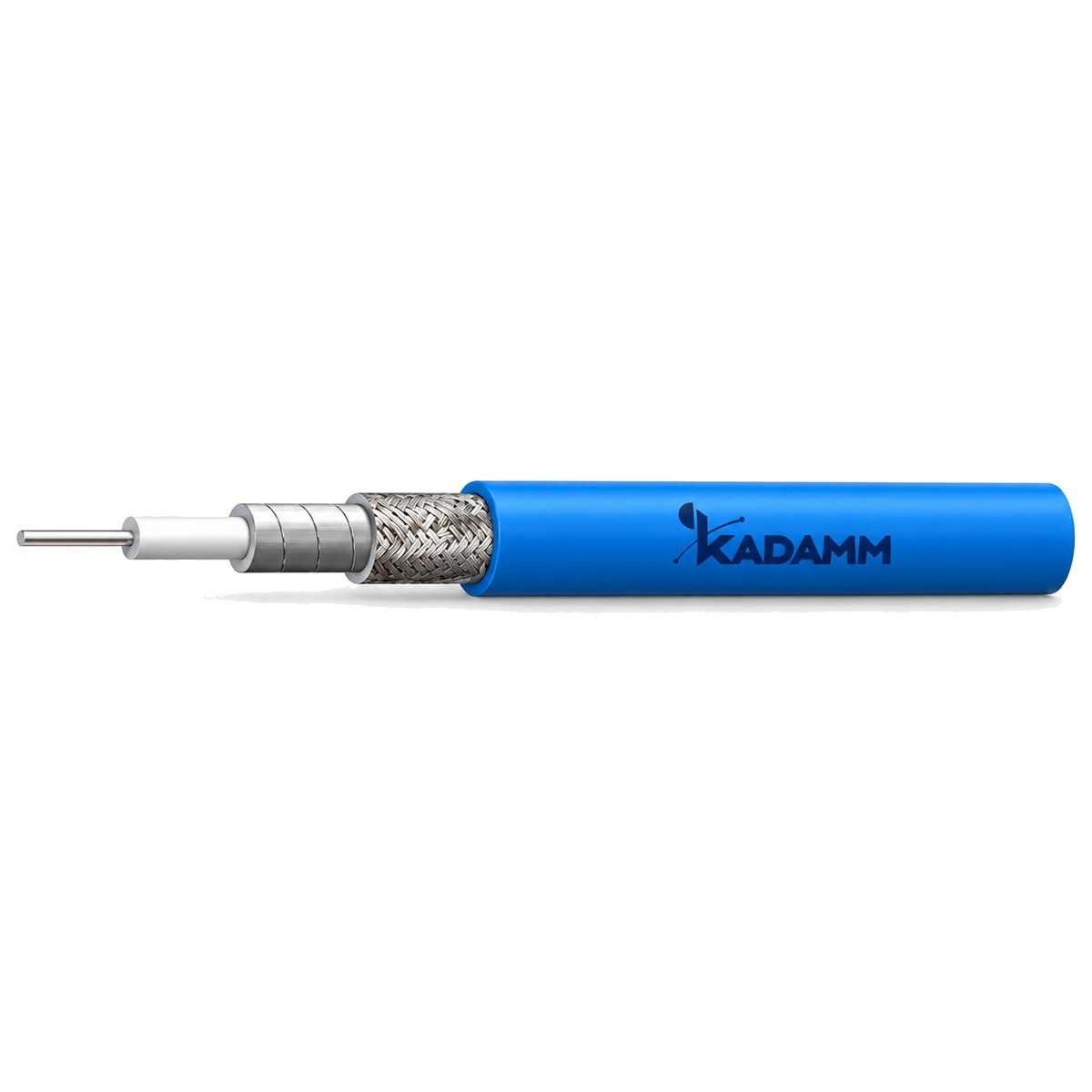

KADAMM КС-НП — серия производства KADAMM (КАДАММ): 3 модели, до 18 ГГц.
О серии
Кабельные сборки СВЧ серии КС-НП соединяют узлы тракта с малыми потерями и стабильной фазой. В серии КС-НП — 3 модели, общий диапазон до 18 ГГц.
Исполнения КС-НП различаются по параметрам: затухание по частотам. Общее для всех моделей КС-НП: диапазон частот, ГГц — 18; материал | внутренний проводник — посеребрённая медь; материал | внутренний экран — самоклеящаяся алюминиевая фольга; материал | внешний экран — посеребрённая медная оплётка.
Типовые задачи для серии КС-НП: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения КС-НП.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 18 |
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | самоклеящаяся алюминиевая фольга |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | FEP |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Рабочая температура, °C | -55–+125 |
Исполнения серии: затухание, дБ/100 м
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-360-2 | 21,0 | 27,2 | 38,7 | 55,1 | 96,9 | 112,5 | 126,4 | 141,5 | 172,3 |
| KADAMM КС-500-2 | 12,8 | 16,6 | 23,8 | 34,3 | 62,1 | 73,0 | 82,7 | 93,4 | 115,9 |
| KADAMM КС-800-2 | 8,0 | 10,5 | 15,1 | 21,9 | 40,1 | 47,3 | 53,8 | 61,0 | 76,3 |
Допустимая средняя мощность, Вт
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-360-2 | 850 | 657 | 462 | 325 | 185 | 159 | 141 | 126 | 104 |
| KADAMM КС-500-2 | 1428 | 1098 | 766 | 530 | 293 | 249 | 220 | 195 | 157 |
| KADAMM КС-800-2 | 3141 | 2409 | 1674 | 1152 | 629 | 533 | 469 | 413 | 331 |
Механические характеристики
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Испытательное напряжение, В (пост.) | Эффективность экранирования, дБ | Радиус изгиба (монтажный / многократный), мм |
|---|---|---|---|---|---|---|
| KADAMM КС-360-2 | 3,60 | 28 | 40 | 1000 | более 70 | 18,0 / 36,0 |
| KADAMM КС-500-2 | 5,10 | 60 | 28 | 1500 | более 70 | 25,0 / 51,0 |
| KADAMM КС-800-2 | 8,10 | 120 | 19 | 2000 | более 90 | 40,0 / 81,0 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внутренний экран | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-360-2 | 0,91 | 2,65 | 2,78 | 3,25 | 3,60 |
| KADAMM КС-500-2 | 1,45 | 4,20 | 4,32 | 4,65 | 5,10 |
| KADAMM КС-800-2 | 2,30 | 6,80 | 6,95 | 7,50 | 8,10 |
Вопросы по серии
Общий диапазон серии КС-НП — до 18 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-360-2», и количество.
Техническое описание серии КС-НП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
