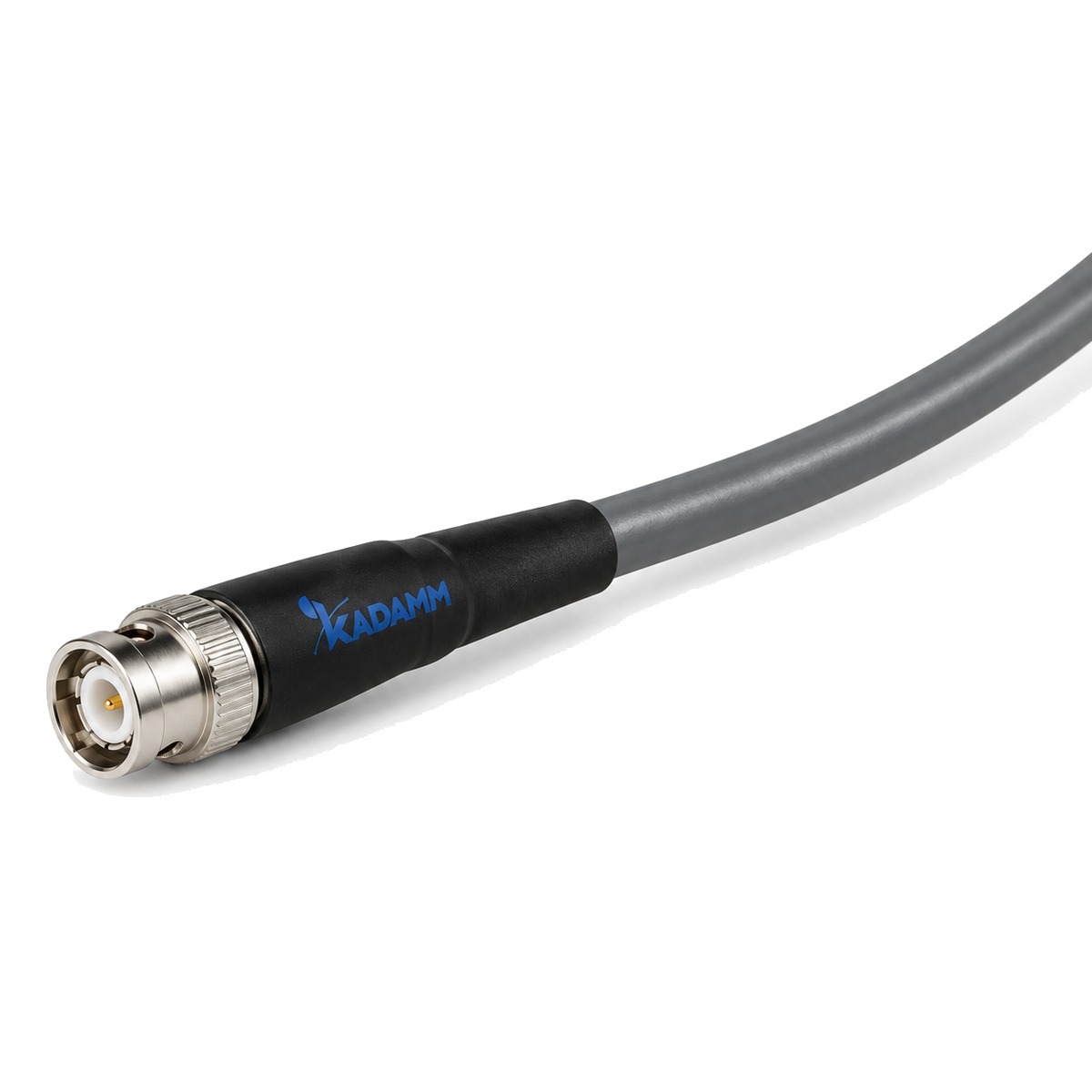

Серия KADAMM КС-ФС: 13 моделей, до 50 ГГц.
О серии
Изделия серии KADAMM КС-ФС соединяют узлы тракта с малыми потерями и стабильной фазой. Состав серии КС-ФС: 13 моделей, общий диапазон до 50 ГГц.
Модели внутри серии КС-ФС отличаются параметрами: частоты, затухание по частотам. Общее для всех моделей КС-ФС: материал | внутренний экран — посеребрённая медная лента; материал | внешний экран — посеребрённая медная оплётка; материал | оболочка — PFA; волновое сопротивление, Ом — 50.
Где применяют KADAMM КС-ФС: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Нужное исполнение КС-ФС выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | PFA |
| Волновое сопротивление, Ом | 50 |
| Эффективность экранирования, дБ | более 90 |
| Интермодуляция (PIM), дБн | -155 |
Исполнения серии: затухание, дБ/100 м
| Артикул | Частоты, ГГц | 0,3 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц | 40 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-150 | 40 | 62,0 | 113,7 | 161,6 | 282,9 | 411,3 | 499,3 | 611,5 | 760,4 |
| KADAMM КС-220 | 50 | 34,6 | 63,7 | 90,8 | 160,4 | 235,2 | 287,1 | 354 | 444 |
| KADAMM КС-300 | 50 | 25,5 | 46,8 | 66,6 | 117,1 | 170,8 | 207,9 | 255,4 | 318,9 |
| KADAMM КС-360-1 | 40 | 20,4 | 37,5 | 53,4 | 93,9 | 136,9 | 166,7 | 204,8 | 255,7 |
| KADAMM КС-400-1 | 40 | 18,4 | 33,5 | 47,5 | 82,8 | 119,7 | 144,7 | 176,4 | 218,1 |
| KADAMM КС-480 | 26,5 | 13,1 | 24,1 | 34,3 | 60,1 | 87,6 | 106,6 | 130,8 | — |
| KADAMM КС-500-1 | 26,5 | 12,8 | 23,5 | 33,3 | 58,6 | 85,4 | 103,9 | 127,6 | — |
| KADAMM КС-550 | 18 | 12,2 | 22,3 | 31,6 | 55,0 | 79,5 | 96,1 | — | — |
| KADAMM КС-750 | 18 | 8,6 | 15,8 | 22,5 | 39,1 | 56,6 | 68,5 | — | — |
| KADAMM КС-760 | 18 | 9,8 | 18 | 25,7 | 45,3 | 66,3 | 80,9 | — | — |
| KADAMM КС-800-1 | 18 | 8,0 | 14,8 | 21,1 | 37,3 | 54,8 | 67,0 | — | — |
| KADAMM КС-810 | 18 | 7,4 | 13,7 | 19,5 | 34,8 | 51,5 | 63,3 | — | — |
| KADAMM КС-830 | 18 | 7,2 | 13,3 | 18,9 | 33,6 | 49,5 | 60,6 | — | — |
Допустимая средняя мощность, Вт
| Артикул | 0,3 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц | 40 ГГц |
|---|---|---|---|---|---|---|---|---|
| KADAMM КС-150 | 177 | 97 | 68 | 39 | 27 | 22 | 18 | 15 |
| KADAMM КС-220 | 178 | 97 | 68 | 38 | 26 | 21 | 17 | 14 |
| KADAMM КС-300 | 749 | 407 | 286 | 163 | 111 | 92 | 75 | 60 |
| KADAMM КС-360-1 | 936 | 509 | 358 | 203 | 139 | 115 | 93 | 75 |
| KADAMM КС-400-1 | 1159 | 634 | 447 | 257 | 178 | 147 | 121 | 98 |
| KADAMM КС-480 | 1689 | 919 | 644 | 368 | 252 | 207 | 169 | — |
| KADAMM КС-500-1 | 1688 | 919 | 646 | 368 | 251 | 207 | 169 | — |
| KADAMM КС-550 | 1873 | 1024 | 722 | 415 | 287 | 237 | — | — |
| KADAMM КС-750 | 3186 | 1740 | 1223 | 704 | 486 | 401 | — | — |
| KADAMM КС-760 | 2952 | 1604 | 1126 | 638 | 436 | 357 | — | — |
| KADAMM КС-800-1 | 3341 | 1812 | 1270 | 717 | 487 | 399 | — | — |
| KADAMM КС-810 | 3503 | 1894 | 1324 | 742 | 502 | 409 | — | — |
| KADAMM КС-830 | 3498 | 1894 | 1326 | 747 | 507 | 414 | — | — |
Механические характеристики
| Артикул | Наружный диаметр, мм | Радиус изгиба монтажный, мм | Радиус изгиба многократный, мм | Погонная масса, г/м | Частота отсечки, ГГц | Коэффициент укорочения (скорость распространения), % | Испытательное напряжение, В (пост.) | Температурная стабильность фазы, ppm (−55…+85 °C) | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-150 | 1,50 | 8,0 | 15,0 | 5,4 | 128 | 80 | 400 | менее 1000 | -55–+125 |
| KADAMM КС-220 | 2,20 | 8,8 | 22,0 | 16 | 83 | 81 | 400 | менее 750 | -55–+125 |
| KADAMM КС-300 | 3,10 | 15,0 | 31,0 | 29 | 60 | 82 | 500 | менее 750 | -55–+165 |
| KADAMM КС-360-1 | 3,60 | 18,0 | 36,0 | 33 | 48 | 82 | 500 | менее 750 | -55–+165 |
| KADAMM КС-400-1 | 4,00 | 20,0 | 40,0 | 36 | 41 | 82 | 1500 | менее 750 | -55–+165 |
| KADAMM КС-480 | 4,80 | 24,0 | 48,0 | 58 | 31 | 83 | 1500 | менее 750 | -55–+165 |
| KADAMM КС-500-1 | 5,20 | 26,0 | 52,0 | 67 | 29 | 83 | 1500 | менее 750 | -55–+165 |
| KADAMM КС-550 | 5,60 | 28,0 | 56,0 | 93 | 27 | 83 | 2000 | менее 750 | -55–+165 |
| KADAMM КС-750 | 7,40 | 37,0 | 74,0 | 125 | 20 | 83 | 2500 | менее 750 | -55–+165 |
| KADAMM КС-760 | 7,65 | 38,0 | 76,0 | 137 | 19 | 83 | 2500 | менее 750 | -55–+165 |
| KADAMM КС-800-1 | 7,90 | 39,0 | 79,0 | 130 | 19 | 83 | 2500 | менее 750 | -55–+165 |
| KADAMM КС-810 | 8,10 | 40,0 | 81,0 | 140 | 18 | 83 | 2500 | менее 750 | -55–+165 |
| KADAMM КС-830 | 8,30 | 41,0 | 83,0 | 162 | 18 | 83 | 2500 | менее 750 | -55–+165 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внутренний экран | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-150 | 0,30 | 0,88 | 1,00 | 1,23 | 1,50 |
| KADAMM КС-220 | 0,50 | 1,38 | 1,54 | 1,95 | 2,20 |
| KADAMM КС-300 | 0,70 | 1,93 | 2,09 | 2,66 | 3,10 |
| KADAMM КС-360-1 | 0,91 | 2,50 | 2,66 | 3,11 | 3,60 |
| KADAMM КС-400-1 | 1,05 | 2,85 | 3,05 | 3,40 | 4,00 |
| KADAMM КС-480 | 1,40 | 3,80 | 3,95 | 4,35 | 4,80 |
| KADAMM КС-500-1 | 1,45 | 3,99 | 4,19 | 4,60 | 5,20 |
| KADAMM КС-550 | 1,60 | 4,30 | 4,50 | 5,10 | 5,60 |
| KADAMM КС-750 | 2,10 | 5,70 | 5,95 | 6,60 | 7,40 |
| KADAMM КС-760 | 2,39 | 6,25 | 6,49 | 7,06 | 7,65 |
| KADAMM КС-800-1 | 2,30 | 6,20 | 6,44 | 7,05 | 7,90 |
| KADAMM КС-810 | 2,40 | 6,36 | 6,60 | 7,10 | 8,10 |
| KADAMM КС-830 | 2,44 | 6,50 | 6,90 | 7,65 | 8,30 |
Вопросы по серии
Общий диапазон серии КС-ФС — до 50 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-150», и количество.
К серии КС-ФС прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
