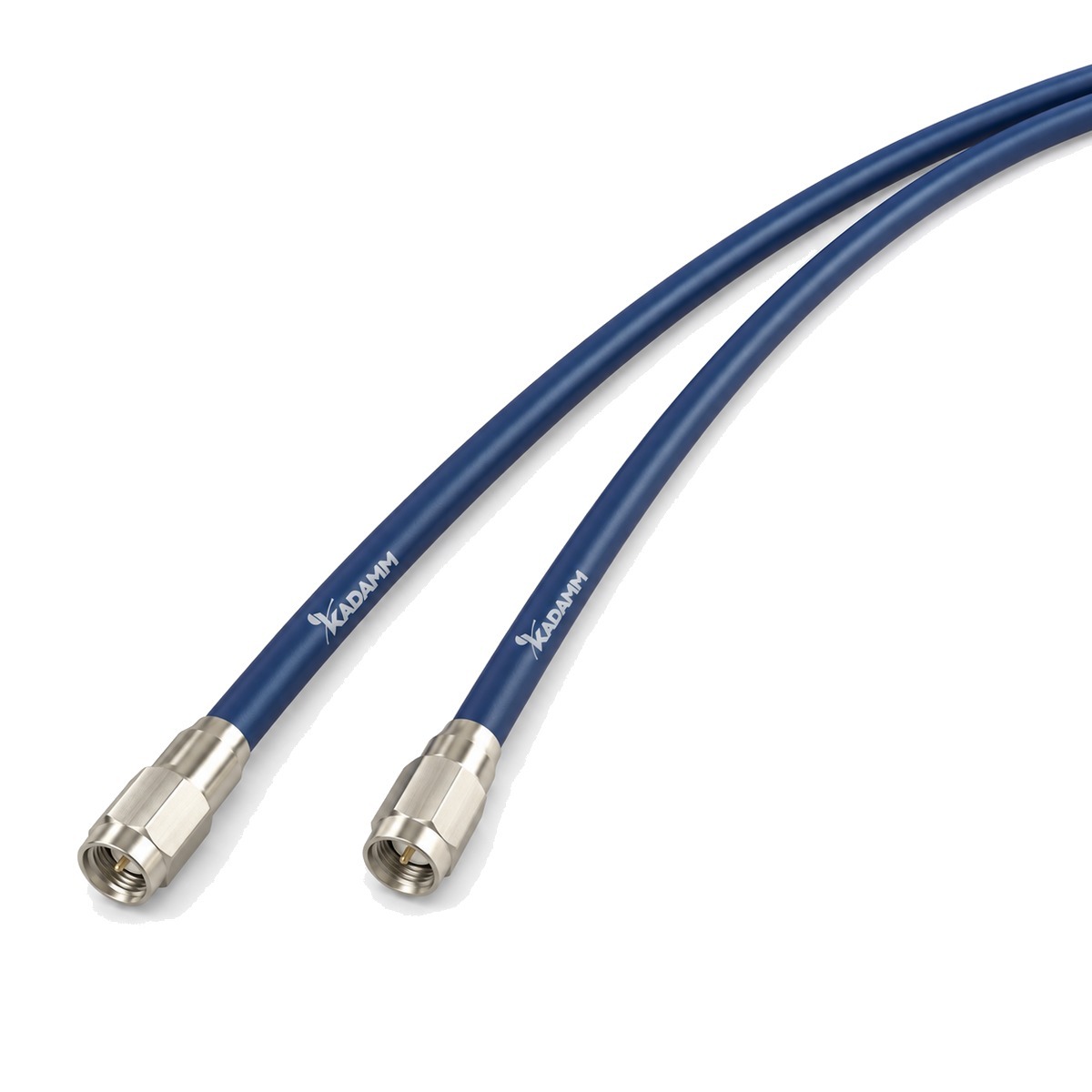

Серия KADAMM КС-СГ: 4 модели, до 40 ГГц.
О серии
Кабельные сборки СВЧ серии КС-СГ соединяют узлы тракта с малыми потерями и стабильной фазой. В серии КС-СГ — 4 модели, общий диапазон до 40 ГГц.
Исполнения КС-СГ различаются по параметрам: частоты, затухание по частотам. Общее для всех моделей КС-СГ: материал | внутренний проводник — многопроволочная посеребрённая медь; материал | внутренний экран — посеребрённая медная лента; материал | внешний экран — посеребрённая медная оплётка; материал | оболочка — PUR.
Где применяют KADAMM КС-СГ: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения КС-СГ.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | многопроволочная посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | PUR |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Эффективность экранирования, дБ | более 90 |
| Рабочая температура, °C | -55–+85 |
Исполнения серии: затухание, дБ/100 м
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-360-3 | 40 | 28 | 36,3 | 51,9 | 74,5 | 133,4 | 156,1 | 198,7 | 244,9 |
| KADAMM КС-500-3 | 26,5 | 20,4 | 26,7 | 38,5 | 55,6 | 103,2 | 122 | 157,9 | 198 |
| KADAMM КС-600-1 | 26,5 | 15,6 | 20,2 | 28,7 | 41,2 | 73,6 | 86 | 109,2 | 134,3 |
| KADAMM КС-800-3 | 18 | 9,5 | 12,5 | 18,2 | 26,8 | 50,9 | 60,7 | 80,0 | 101,9 |
Исполнения серии: затухание, дБ/100 м (продолжение)
| Артикул | 26,5 ГГц | 40 ГГц |
|---|---|---|
| KADAMM КС-360-3 | 305,5 | 388,8 |
| KADAMM КС-500-3 | 252,1 | — |
| KADAMM КС-600-1 | 167,2 | — |
| KADAMM КС-800-3 | — | — |
Допустимая средняя мощность, Вт
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-360-3 | 220 | 169 | 119 | 82 | 46 | 39 | 31 | 25 | 20 |
| KADAMM КС-500-3 | 280 | 215 | 149 | 102 | 55 | 46 | 36 | 29 | 23 |
| KADAMM КС-600-1 | 321 | 248 | 175 | 122 | 68 | 59 | 46 | 37 | 30 |
| KADAMM КС-800-3 | 626 | 477 | 327 | 222 | 117 | 98 | 74 | 58 | — |
Допустимая средняя мощность, Вт (продолжение)
| Артикул | 40 ГГц |
|---|---|
| KADAMM КС-360-3 | 16 |
| KADAMM КС-500-3 | — |
| KADAMM КС-600-1 | — |
| KADAMM КС-800-3 | — |
Механические характеристики
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм |
|---|---|---|---|---|---|
| KADAMM КС-360-3 | 3,60 | 30 | 51 | 500 | 18,0 / 36,0 |
| KADAMM КС-500-3 | 5,00 | 50 | 35 | 1000 | 25,0 / 50,0 |
| KADAMM КС-600-1 | 5,90 | 82 | 29,5 | 1700 | 30,0 / 60,0 |
| KADAMM КС-800-3 | 8,00 | 130 | 20 | 1700 | 40,0 / 80,0 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внутренний экран | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-360-3 | 0,72 | 2,05 | 2,22 | 2,66 | 3,60 |
| KADAMM КС-500-3 | 1,02 | 3,00 | 3,20 | 3,78 | 5,00 |
| KADAMM КС-600-1 | 1,44 | 4,25 | 4,45 | 4,90 | 5,90 |
| KADAMM КС-800-3 | 1,88 | 5,50 | 5,74 | 6,31 | 8,00 |
Вопросы по серии
Общий диапазон серии КС-СГ — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-360-3», и количество.
К серии КС-СГ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
