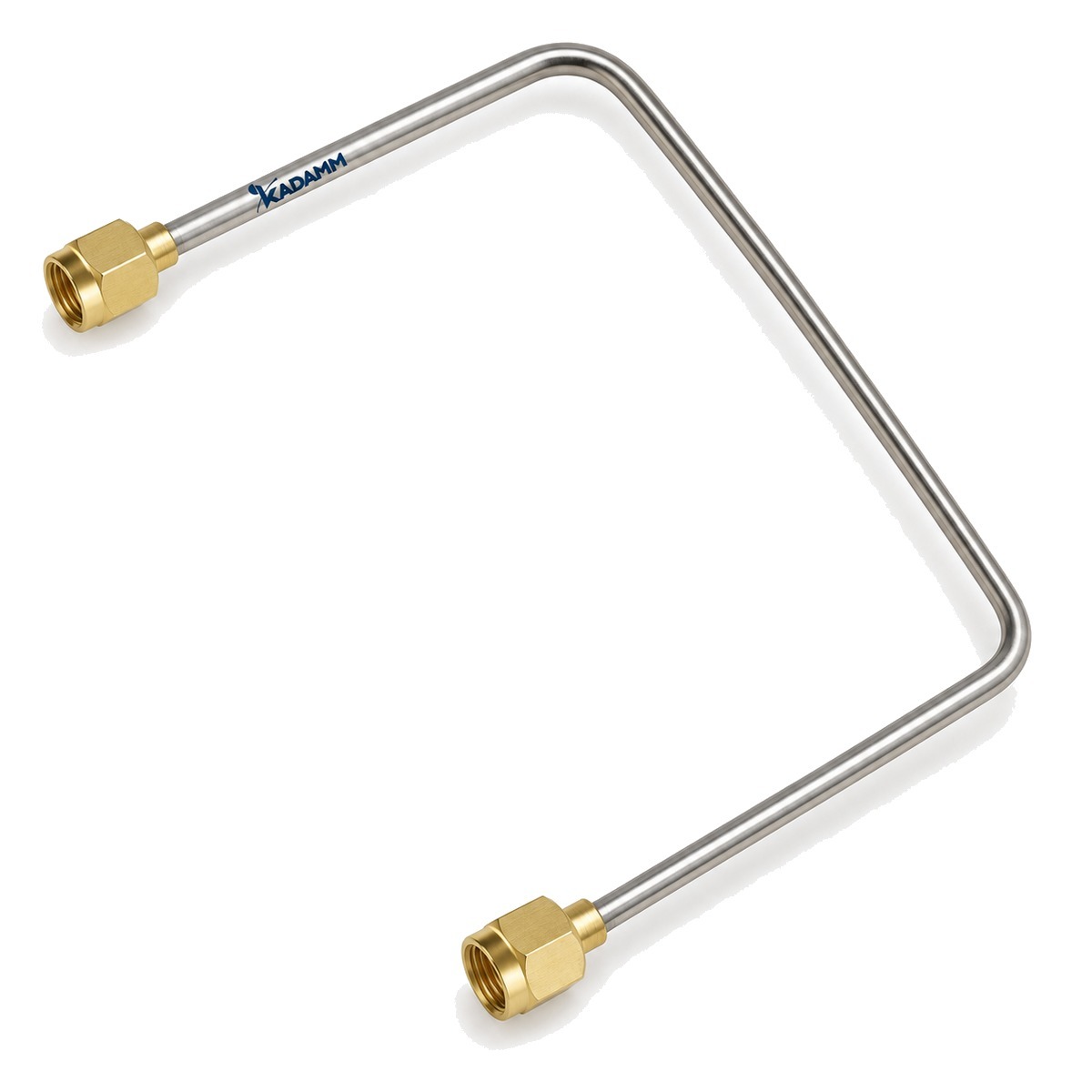

Кабельные сборки СВЧ KADAMM в серии КС-ПЖ: 4 модели, до 40 ГГц.
О серии
Кабельные сборки СВЧ серии КС-ПЖ соединяют узлы тракта с малыми потерями и стабильной фазой. В серии КС-ПЖ — 4 модели, общий диапазон до 40 ГГц.
Исполнения КС-ПЖ различаются по параметрам: частоты, затухание по частотам. Общее для всех моделей КС-ПЖ: материал | внутренний проводник — посеребрённая медь; материал | внешний проводник — бесшовная медная трубка с покрытием тройным сплавом; волновое сопротивление, Ом — 50; коэффициент укорочения (скорость распространения), % — 70.
Типовые задачи для серии КС-ПЖ: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Нужное исполнение КС-ПЖ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE |
| Материал | внешний проводник | бесшовная медная трубка с покрытием тройным сплавом |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 70 |
| Эффективность экранирования, дБ | более 165 |
| Рабочая температура, °C | -55–+125 |
Исполнения серии: затухание, дБ/100 м
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 6 ГГц | 10 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-020 | 40 | 130 | 170 | 240 | 600 | 780 | 870 | 1060 | 1300 |
| KADAMM КС-047-2 | 40 | 62 | 80 | 114 | 290 | 380 | 430 | 520 | 650 |
| KADAMM КС-086-2 | 40 | 35,0 | 45,5 | 64,9 | 166,6 | 219,9 | 247,6 | 304,9 | 379,9 |
| KADAMM КС-141-2 | 26,5 | 20,3 | 26,5 | 38,2 | 102,4 | 137,7 | 156,4 | 195,9 | 249,2 |
Исполнения серии: затухание, дБ/100 м (продолжение)
| Артикул | 40 ГГц |
|---|---|
| KADAMM КС-020 | 1620 |
| KADAMM КС-047-2 | 820 |
| KADAMM КС-086-2 | 482,7 |
| KADAMM КС-141-2 | — |
Допустимая средняя мощность, Вт
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 6 ГГц | 10 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц | 40 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-020 | 99 | 77 | 54 | 22 | 17 | 15 | 12 | 10 | 8 |
| KADAMM КС-047-2 | 109 | 84 | 59 | 23 | 18 | 16 | 13 | 10 | 8 |
| KADAMM КС-086-2 | 475 | 366 | 256 | 100 | 76 | 67 | 55 | 44 | 34 |
| KADAMM КС-141-2 | 1020 | 782 | 542 | 203 | 151 | 133 | 106 | 83 | — |
Механические характеристики
| Артикул | Наружный диаметр, мм | Радиус изгиба монтажный, мм | Погонная масса, г/м | Частота отсечки, ГГц | Испытательное напряжение, В (пост.) |
|---|---|---|---|---|---|
| KADAMM КС-020 | 0,58 | 1,27 | 2 | 110 | 100 |
| KADAMM КС-047-2 | 1,20 | 4,2 | 3 | 110 | 100 |
| KADAMM КС-086-2 | 2,18 | 7 | 19 | 64 | 400 |
| KADAMM КС-141-2 | 3,58 | 15 | 46 | 34 | 500 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внешний проводник |
|---|---|---|---|
| KADAMM КС-020 | 0,127 | 0,432 | 0,580 |
| KADAMM КС-047-2 | 0,28 | 0,92 | 1,20 |
| KADAMM КС-086-2 | 0,53 | 1,68 | 2,18 |
| KADAMM КС-141-2 | 0,94 | 2,98 | 3,58 |
Вопросы по серии
Общий диапазон серии КС-ПЖ — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-020», и количество.
Техническое описание серии КС-ПЖ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
