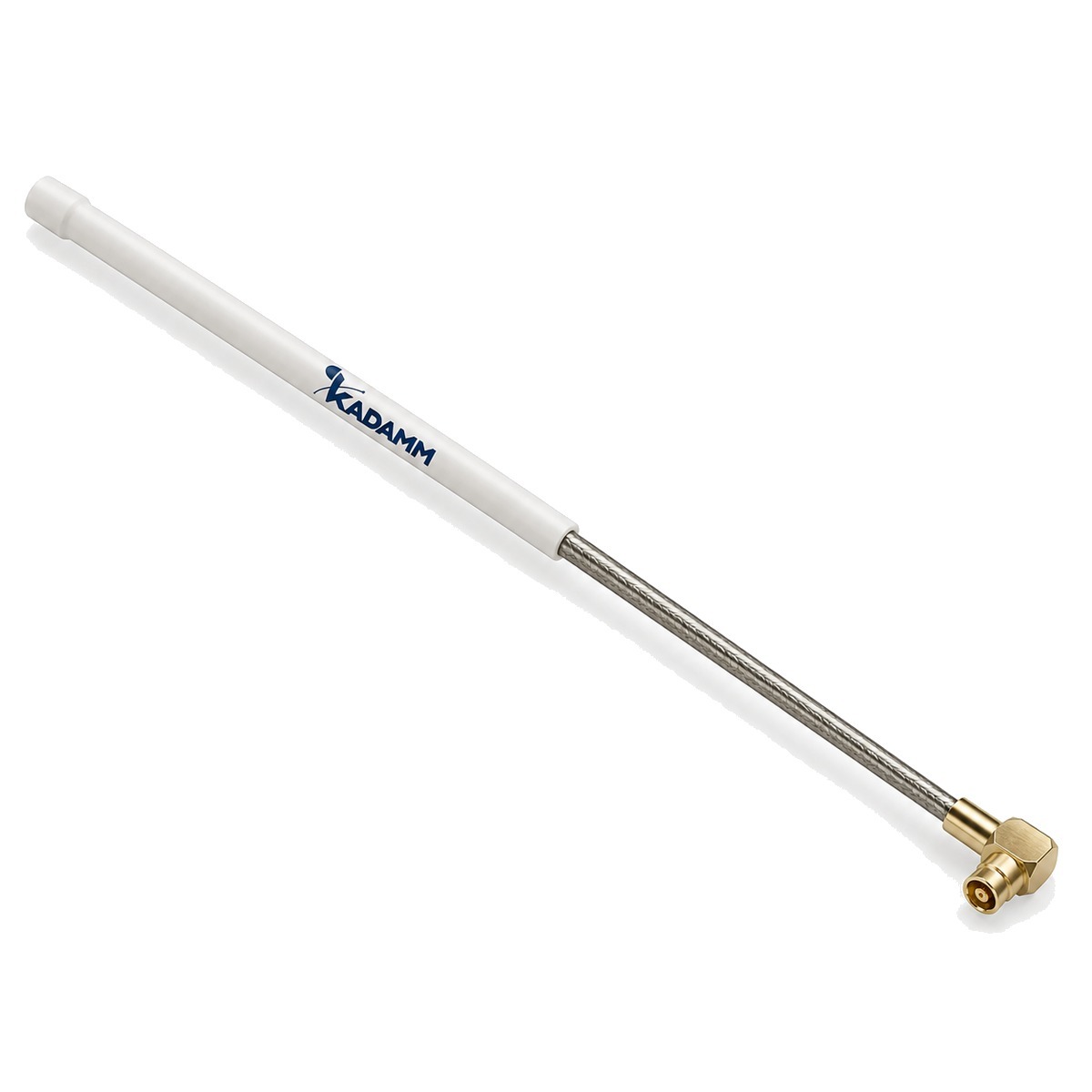

Кабельные сборки СВЧ KADAMM в серии КС-ПГ: 4 модели, до 40 ГГц.
О серии
Кабельные сборки СВЧ серии КС-ПГ соединяют узлы тракта с малыми потерями и стабильной фазой. В серии КС-ПГ — 4 модели, общий диапазон до 40 ГГц.
Модели внутри серии КС-ПГ отличаются параметрами: частоты, затухание по частотам. Общее для всех моделей КС-ПГ: материал | внутренний экран — луженая медная оплётка; волновое сопротивление, Ом — 50; коэффициент укорочения (скорость распространения), % — 70.
Типовые задачи для серии КС-ПГ: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения КС-ПГ.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь (у KADAMM КС-047-1 — посеребрённая омеднённая сталь) |
| Материал | диэлектрик | PTFE |
| Материал | внутренний экран | луженая медная оплётка |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 70 |
Исполнения серии: затухание, дБ/100 м
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-047-1 | 20 | 63 | 82 | 118 | 171 | 314 | 370 | 476 | 594,6 |
| KADAMM КС-086-1 | 40 | 38,2 | 49,8 | 71,9 | 104,6 | 193,8 | 229,1 | 297,4 | 373,6 |
| KADAMM КС-141-1 | 6 | 20,6 | 27 | 39,4 | 58,1 | 110,7 | — | — | — |
| KADAMM КС-250 | 6 | 12,14 | 16,03 | 23,6 | 35,23 | 69,09 | — | — | — |
Исполнения серии: затухание, дБ/100 м (продолжение)
| Артикул | 26,5 ГГц | 40 ГГц |
|---|---|---|
| KADAMM КС-047-1 | — | — |
| KADAMM КС-086-1 | 476,6 | 622,6 |
| KADAMM КС-141-1 | — | — |
| KADAMM КС-250 | — | — |
Допустимая средняя мощность, Вт
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-047-1 | — | — | — | — | — | — | — | — | — |
| KADAMM КС-086-1 | 135 | 103 | 72 | 49 | 27 | 22 | 17 | 14 | 11 |
| KADAMM КС-141-1 | 311 | 237 | 163 | 110 | 58 | — | — | — | — |
| KADAMM КС-250 | 713 | 540 | 367 | 246 | 125 | — | — | — | — |
Допустимая средняя мощность, Вт (продолжение)
| Артикул | 40 ГГц |
|---|---|
| KADAMM КС-047-1 | — |
| KADAMM КС-086-1 | 8 |
| KADAMM КС-141-1 | — |
| KADAMM КС-250 | — |
Механические характеристики
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Испытательное напряжение, В (пост.) | Температура, °C | Радиус изгиба (монтажный / многократный), мм | Эффективность экранирования, дБ |
|---|---|---|---|---|---|---|---|
| KADAMM КС-047-1 | 1,19 | — | — | 900 | -55–+200 | 4 / 20 | — |
| KADAMM КС-086-1 | 2,17 | 20 | 61 | 1000 | -55–+150 | 10 / 20 | более 100 |
| KADAMM КС-141-1 | 3,55 | 50 | 34,4 | 1500 | -55–+150 | 17,75 / 35,5 | более 100 |
| KADAMM КС-250 | 6,30 | 140 | 19 | 2500 | -55–+225 | 20 / 40 | более 100 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внутренний экран |
|---|---|---|---|
| KADAMM КС-047-1 | 0,31 | 0,94 | 1,19 |
| KADAMM КС-086-1 | 0,53 | 1,65 | 2,17 |
| KADAMM КС-141-1 | 0,94 | 2,98 | 3,55 |
| KADAMM КС-250 | 1,65 | 5,25 | 6,30 |
Вопросы по серии
Общий диапазон серии КС-ПГ — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-047-1», и количество.
К серии КС-ПГ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
