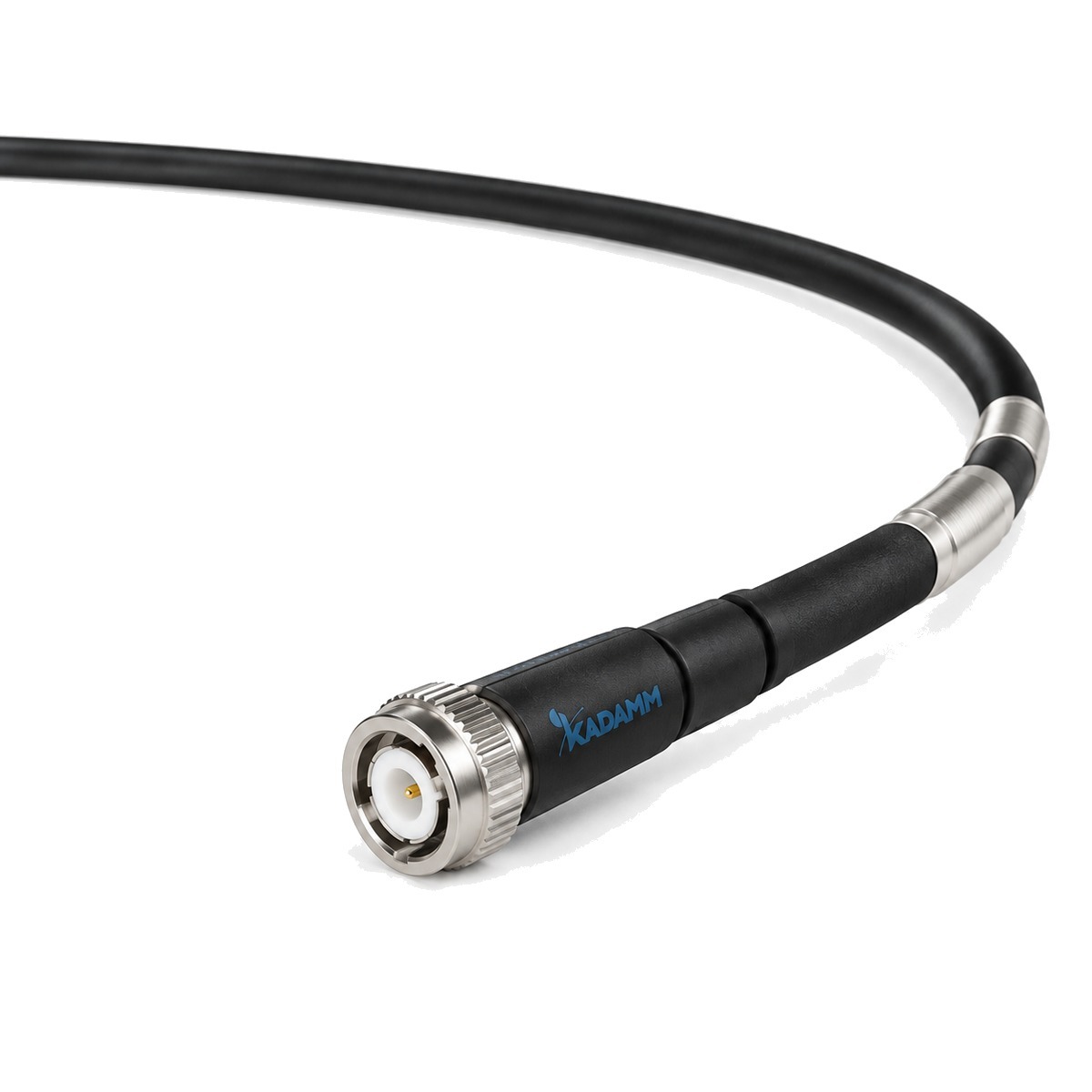

KADAMM КС-НУ — серия производства KADAMM (КАДАММ): 4 модели, до 18 ГГц.
О серии
Изделия серии KADAMM КС-НУ соединяют узлы тракта с малыми потерями и стабильной фазой. Состав серии КС-НУ: 4 модели, общий диапазон до 18 ГГц.
Исполнения КС-НУ различаются по параметрам: частоты, затухание по частотам. Общее для всех моделей КС-НУ: материал | внутренний проводник — посеребрённая медь; материал | внутренний экран — посеребрённая медная лента; материал | промежуточный слой — алюминиевая лента; материал | внешний экран — посеребрённая медная оплётка.
Где применяют KADAMM КС-НУ: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Нужное исполнение КС-НУ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | промежуточный слой | алюминиевая лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | PUR |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Эффективность экранирования, дБ | более 70 |
| Рабочая температура, °C | -55–+85 |
| Срок службы на открытом воздухе, лет | 20 |
Исполнения серии: затухание, дБ/100 м
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 3 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 10 | 7,9 | 10,3 | 14,7 | 26,2 | 38,2 | 44,7 | 50,6 | — |
| KADAMM КС-460 | 18 | 19,2 | 24,9 | 35,4 | 62 | 88,8 | 103,2 | 116 | 129,9 |
| KADAMM КС-520 | 18 | 15 | 19,4 | 27,7 | 48,7 | 69,9 | 81,4 | 91,5 | 102,7 |
| KADAMM КС-635 | 18 | 12 | 15,6 | 22,2 | 39,2 | 56,4 | 65,8 | 74,2 | 83,4 |
Исполнения серии: затухание, дБ/100 м (продолжение)
| Артикул | 18 ГГц |
|---|---|
| KADAMM КС-1000-1 | — |
| KADAMM КС-460 | 158,3 |
| KADAMM КС-520 | 125,5 |
| KADAMM КС-635 | 102,2 |
Допустимая средняя мощность, Вт
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 3 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 2053 | 1580 | 1104 | 619 | 425 | 363 | 321 | — | — |
| KADAMM КС-460 | 366 | 283 | 199 | 113 | 79 | 68 | 61 | 54 | 44 |
| KADAMM КС-520 | 484 | 374 | 263 | 149 | 104 | 88 | 79 | 71 | 58 |
| KADAMM КС-635 | 660 | 509 | 357 | 202 | 140 | 120 | 107 | 95 | 77 |
Механические характеристики
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм |
|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 10,15 | 190 | 15 | 3000 | 50,0 / 100,0 |
| KADAMM КС-460 | 5,00 | 56 | 35 | 1000 | 25,0 / 50,0 |
| KADAMM КС-520 | 6,00 | 70 | 35 | 1000 | 30,0 / 60,0 |
| KADAMM КС-635 | 7,20 | 89 | 27 | 2000 | 36,0 / 72,0 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внутренний экран | промежуточный слой | внешний экран | оболочка |
|---|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 2,44 | 7,24 | 7,48 | 7,61 | 8,19 | 10,15 |
| KADAMM КС-460 | 1,02 | 3,07 | 3,27 | 3,43 | 3,94 | 5,00 |
| KADAMM КС-520 | 1,29 | 3,91 | 4,15 | 4,28 | 4,79 | 6,00 |
| KADAMM КС-635 | 1,57 | 4,72 | 4,96 | 5,10 | 5,66 | 7,20 |
Вопросы по серии
Общий диапазон серии КС-НУ — до 18 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-1000-1», и количество.
Техническое описание серии КС-НУ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
