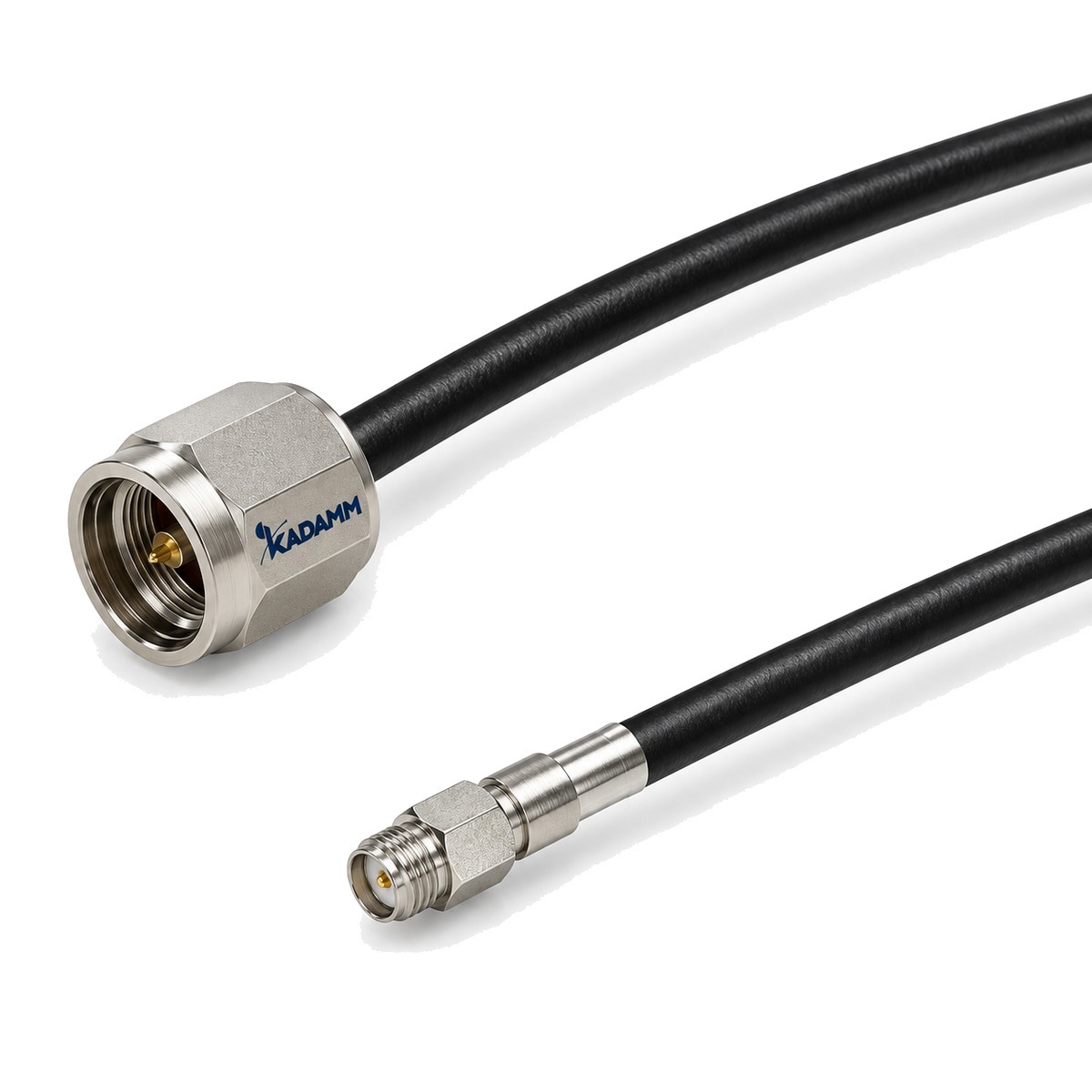

Кабельные сборки СВЧ KADAMM в серии КС-НП-С: 10 моделей, до 5,8 ГГц.
О серии
Изделия серии KADAMM КС-НП-С соединяют узлы тракта с малыми потерями и стабильной фазой. В серии КС-НП-С — 10 моделей, общий диапазон до 5,8 ГГц.
Модели внутри серии КС-НП-С отличаются параметрами: частоты, затухание по частотам. Общее для всех моделей КС-НП-С: волновое сопротивление, Ом — 50; эффективность экранирования, дБ — более 90; рабочая температура, °C — -40–+85.
Типовые задачи для серии КС-НП-С: измерительные порты ВАЦ; межблочные соединения; испытательные стенды. Нужное исполнение КС-НП-С выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Волновое сопротивление, Ом | 50 |
| Эффективность экранирования, дБ | более 90 |
| Рабочая температура, °C | -40–+85 |
Исполнения серии: затухание, дБ/100 м
| Артикул | Частоты, ГГц | 0,03 ГГц | 0,05 ГГц | 0,15 ГГц | 0,22 ГГц | 0,45 ГГц | 0,9 ГГц | 1,5 ГГц | 1,8 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 5,8 | 2,2 | 2,9 | 5,1 | 6,2 | 8,9 | 12,8 | 16,9 | 18,6 |
| KADAMM КС-1000U | 5,8 | 2,7 | 3,5 | 6,1 | 7,4 | 10,7 | 15,4 | 20,3 | 22,4 |
| KADAMM КС-1500-2 | 5,8 | 1,4 | 1,8 | 3,2 | 3,9 | 5,7 | 8,4 | 11,1 | 12,3 |
| KADAMM КС-1500U | 2 | 1,7 | 2,2 | 3,8 | 4,6 | 6,8 | 9,8 | 13,1 | 14,5 |
| KADAMM КС-280-2 | 5,8 | 12,9 | 16,7 | 29,4 | 35,8 | 52,0 | 75,1 | 99,0 | 109,3 |
| KADAMM КС-500-4 | 5,8 | 6,5 | 8,4 | 14,7 | 17,8 | 25,7 | 36,7 | 47,9 | 52,8 |
| KADAMM КС-500U | 5,8 | 7,7 | 10,0 | 17,4 | 21,1 | 30,4 | 43,5 | 56,8 | 62,5 |
| KADAMM КС-600-2 | 5,8 | 4,4 | 5,7 | 10,0 | 12,2 | 17,5 | 25,1 | 32,8 | 36,1 |
| KADAMM КС-600U | 5,8 | 5,3 | 6,9 | 12,1 | 14,6 | 21,1 | 30,2 | 39,5 | 43,4 |
| KADAMM КС-700 | 5,8 | 3,5 | 4,6 | 8,0 | 9,7 | 14,1 | 20,2 | 26,4 | 29,1 |
Исполнения серии: затухание, дБ/100 м (продолжение)
| Артикул | 2 ГГц | 2,5 ГГц | 5,8 ГГц |
|---|---|---|---|
| KADAMM КС-1000-2 | 19,7 | 22,3 | 35,6 |
| KADAMM КС-1000U | 23,7 | 26,7 | 42,8 |
| KADAMM КС-1500-2 | 13,0 | 14,8 | 24,2 |
| KADAMM КС-1500U | 15,4 | — | — |
| KADAMM КС-280-2 | 116 | 132 | 212 |
| KADAMM КС-500-4 | 55,8 | 62,8 | 98,6 |
| KADAMM КС-500U | 66,1 | 75,4 | 117 |
| KADAMM КС-600-2 | 38,1 | 42,9 | 67,5 |
| KADAMM КС-600U | 45,9 | 51,7 | 81,3 |
| KADAMM КС-700 | 30,8 | 34,7 | 55,0 |
Допустимая средняя мощность, Вт
| Артикул | 0,03 ГГц | 0,05 ГГц | 0,15 ГГц | 0,22 ГГц | 0,45 ГГц | 0,9 ГГц | 1,5 ГГц | 1,8 ГГц | 2 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 3330 | 2570 | 1470 | 1200 | 830 | 580 | 440 | 400 | 370 |
| KADAMM КС-1000U | 2770 | 2140 | 1220 | 1000 | 690 | 480 | 360 | 330 | 310 |
| KADAMM КС-1500-2 | 5510 | 4240 | 2410 | 1970 | 1350 | 930 | 700 | 630 | 590 |
| KADAMM КС-1500U | 4590 | 3540 | 2010 | 1640 | 1130 | 770 | 580 | 530 | 500 |
| KADAMM КС-280-2 | 230 | 180 | 100 | 83 | 57 | 39 | 29 | 27 | 25 |
| KADAMM КС-500-4 | 890 | 680 | 390 | 320 | 220 | 160 | 120 | 110 | 100 |
| KADAMM КС-500U | 780 | 610 | 350 | 280 | 200 | 140 | 100 | 90 | 90 |
| KADAMM КС-600-2 | 1490 | 1150 | 660 | 540 | 380 | 260 | 200 | 180 | 170 |
| KADAMM КС-600U | 1240 | 960 | 550 | 450 | 310 | 220 | 170 | 150 | 140 |
| KADAMM КС-700 | 2090 | 1620 | 920 | 760 | 520 | 360 | 280 | 250 | 240 |
Допустимая средняя мощность, Вт (продолжение)
| Артикул | 2,5 ГГц | 5,8 ГГц |
|---|---|---|
| KADAMM КС-1000-2 | 330 | 210 |
| KADAMM КС-1000U | 280 | 170 |
| KADAMM КС-1500-2 | 520 | 320 |
| KADAMM КС-1500U | — | — |
| KADAMM КС-280-2 | 22 | 13 |
| KADAMM КС-500-4 | 90 | 60 |
| KADAMM КС-500U | 80 | 50 |
| KADAMM КС-600-2 | 150 | 100 |
| KADAMM КС-600U | 130 | 80 |
| KADAMM КС-700 | 210 | 130 |
Механические характеристики
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Коэффициент укорочения (скорость распространения), % | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм | Срок службы на открытом воздухе, лет |
|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 10,00 | 100 | 16,2 | 84 | 2500 | 25,0 / 100,0 | 20 или 10 |
| KADAMM КС-1000U | 10,30 | 130 | 16,2 | 85 | 2500 | 25,0 / 100,0 | 20 |
| KADAMM КС-1500-2 | 15,00 | 200 | 10,3 | 87 | 4000 | 38,0 / 152,0 | 20 или 10 |
| KADAMM КС-1500U | 15,00 | 250 | 10 | 87 | 4000 | 40,0 / 80,0 | 20 |
| KADAMM КС-280-2 | 2,80 | 10 | 63 | 66 | 500 | 6,4 / 28,0 | 20 или 10 |
| KADAMM КС-500-4 | 5,00 | 30 | 41 | 80 | 1000 | 12,0 / 50,0 | 20 или 10 |
| KADAMM КС-500U | 5,00 | 30 | 41 | 80 | 1000 | 12,0 / 50,0 | 20 |
| KADAMM КС-600-2 | 6,00 | 50 | 30 | 83 | 1500 | 20,0 / 65,0 | 20 или 10 |
| KADAMM КС-600U | 6,00 | 50 | 31 | 84 | 1500 | 20,0 / 65,0 | 20 |
| KADAMM КС-700 | 7,60 | 80 | 24,5 | 83 | 2000 | 25,0 / 76,0 | 20 или 10 |
Конструкция: диаметры слоёв, мм
| Артикул | внутренний проводник | диэлектрик | внешний проводник | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 2,74 | 7,24 | 7,39 | 8,13 | 10,00 |
| KADAMM КС-1000U | 2,74 | 7,24 | 7,39 | 8,13 | 10,30 |
| KADAMM КС-1500-2 | 4,47 | 11,56 | 11,72 | 12,45 | 15,00 |
| KADAMM КС-1500U | 4,47 | 11,56 | 11,71 | 12,45 | 15,00 |
| KADAMM КС-280-2 | 0,46 | 1,52 | 1,65 | 2,11 | 2,80 |
| KADAMM КС-500-4 | 0,94 | 2,79 | 2,95 | 3,53 | 5,00 |
| KADAMM КС-500U | 0,97 | 2,79 | 2,95 | 3,53 | 5,00 |
| KADAMM КС-600-2 | 1,42 | 3,81 | 3,94 | 4,52 | 6,00 |
| KADAMM КС-600U | 1,42 | 3,81 | 3,94 | 4,52 | 6,00 |
| KADAMM КС-700 | 1,78 | 4,83 | 4,98 | 5,72 | 7,60 |
Вопросы по серии
Общий диапазон серии КС-НП-С — до 5,8 ГГц; полоса каждой модели указана в таблице исполнений.
Назовите артикул исполнения из таблицы, например «KADAMM КС-1000-2», и количество.
К серии КС-НП-С прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
