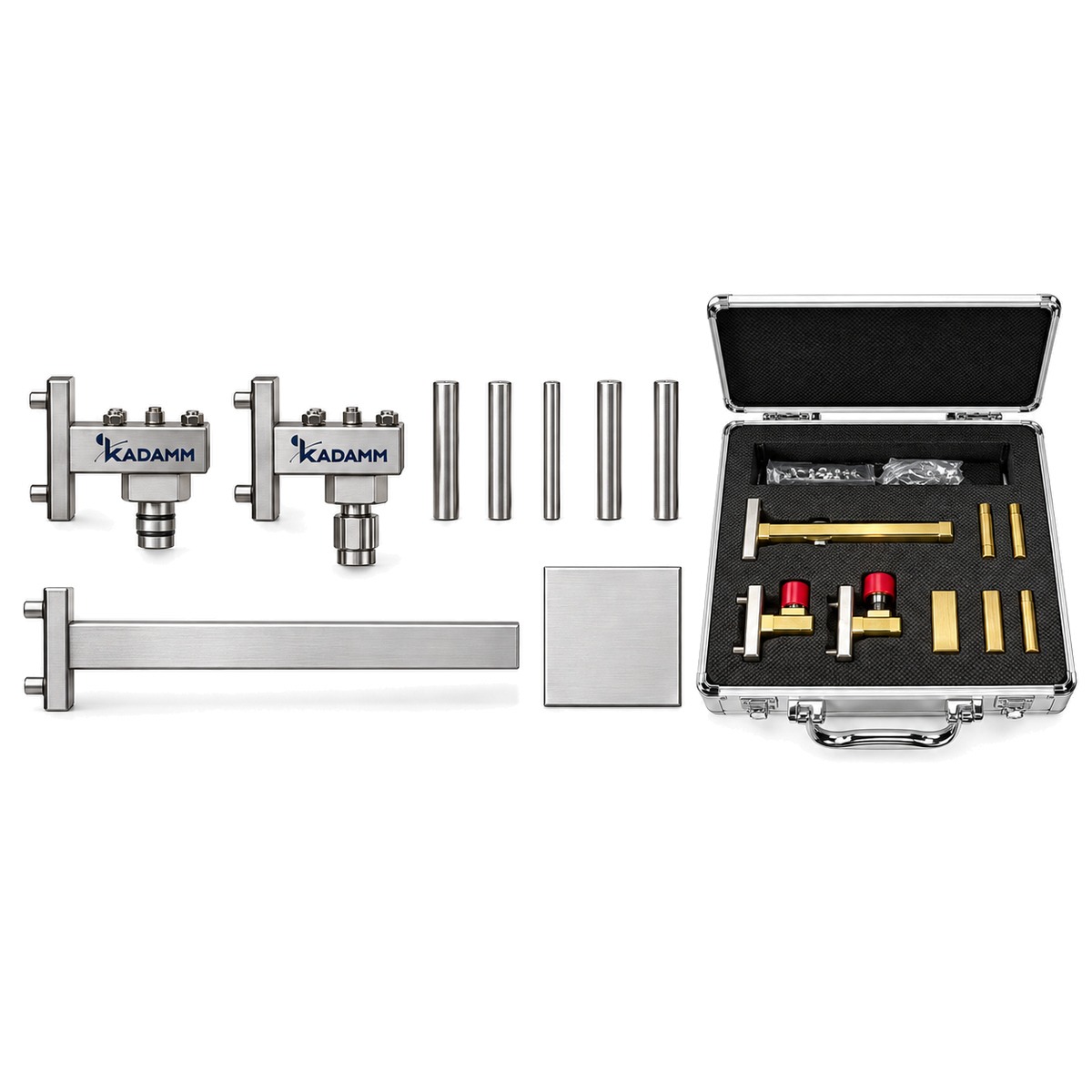

Калибровочные наборы KADAMM в серии КНВ-ВН: 13 моделей, 840 МГц – 40 ГГц, соединители N.
О серии
Изделия серии KADAMM КНВ-ВН задают меры для калибровки векторного анализатора цепей. Состав серии КНВ-ВН: 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители N.
Модели внутри серии КНВ-ВН отличаются параметрами: частоты, соединители, материал, покрытие, волновод. Общее для всех моделей КНВ-ВН: фланец — FP.
Где применяют KADAMM КНВ-ВН: калибровка ВАЦ; метрологические лаборатории; измерения S-параметров. Нужное исполнение КНВ-ВН выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Фланец | FP |
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Материал | Покрытие | Волновод |
|---|---|---|---|---|---|
| KADAMM КНВ-ВН-WRD110-2,92(р) | 11-26,5 | 2,92 (розетка) | медь | серебрение | WRD110 |
| KADAMM КНВ-ВН-WRD150-N(р) | 1,5-3,6 | N (розетка) | алюминий | хроматирование | WRD150 |
| KADAMM КНВ-ВН-WRD180-2,92(р) | 18-40 | 2,92 (розетка) | медь | серебрение | WRD180 |
| KADAMM КНВ-ВН-WRD200-N(р) | 2-4,8 | N (розетка) | алюминий | хроматирование | WRD200 |
| KADAMM КНВ-ВН-WRD250-N(р) | 2,6-7,8 | N (розетка) | алюминий | хроматирование | WRD250 |
| KADAMM КНВ-ВН-WRD350-N(р) | 3,5-8,2 | N (розетка) | алюминий | хроматирование | WRD350 |
| KADAMM КНВ-ВН-WRD475-N(р) | 4,75-11 | N (розетка) | медь | серебрение | WRD475 |
| KADAMM КНВ-ВН-WRD500-SMA(р) | 5-18 | SMA (розетка) | медь | серебрение | WRD500 |
| KADAMM КНВ-ВН-WRD580-SMA(р) | 5,8-16 | SMA (розетка) | медь | серебрение | WRD580 |
| KADAMM КНВ-ВН-WRD650-SMA(р) | 6,5-18 | SMA (розетка) | медь | серебрение | WRD650 |
| KADAMM КНВ-ВН-WRD700-SMA(р) | 7-18,5 | SMA (розетка) | медь | серебрение | WRD700 |
| KADAMM КНВ-ВН-WRD750-SMA(р) | 7,5-18 | SMA (розетка) | медь | серебрение | WRD750 |
| KADAMM КНВ-ВН-WRD84-N(р) | 0,84-2 | N (розетка) | алюминий | хроматирование | WRD84 |
Вопросы по серии
Общий диапазон серии КНВ-ВН — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии КНВ-ВН — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM КНВ-ВН-WRD110-2,92(р)», и количество.
Техническое описание серии КНВ-ВН и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
