Серия KADAMM КНВ-В: 23 модели, 750 МГц – 112 ГГц, соединители N.
О серии

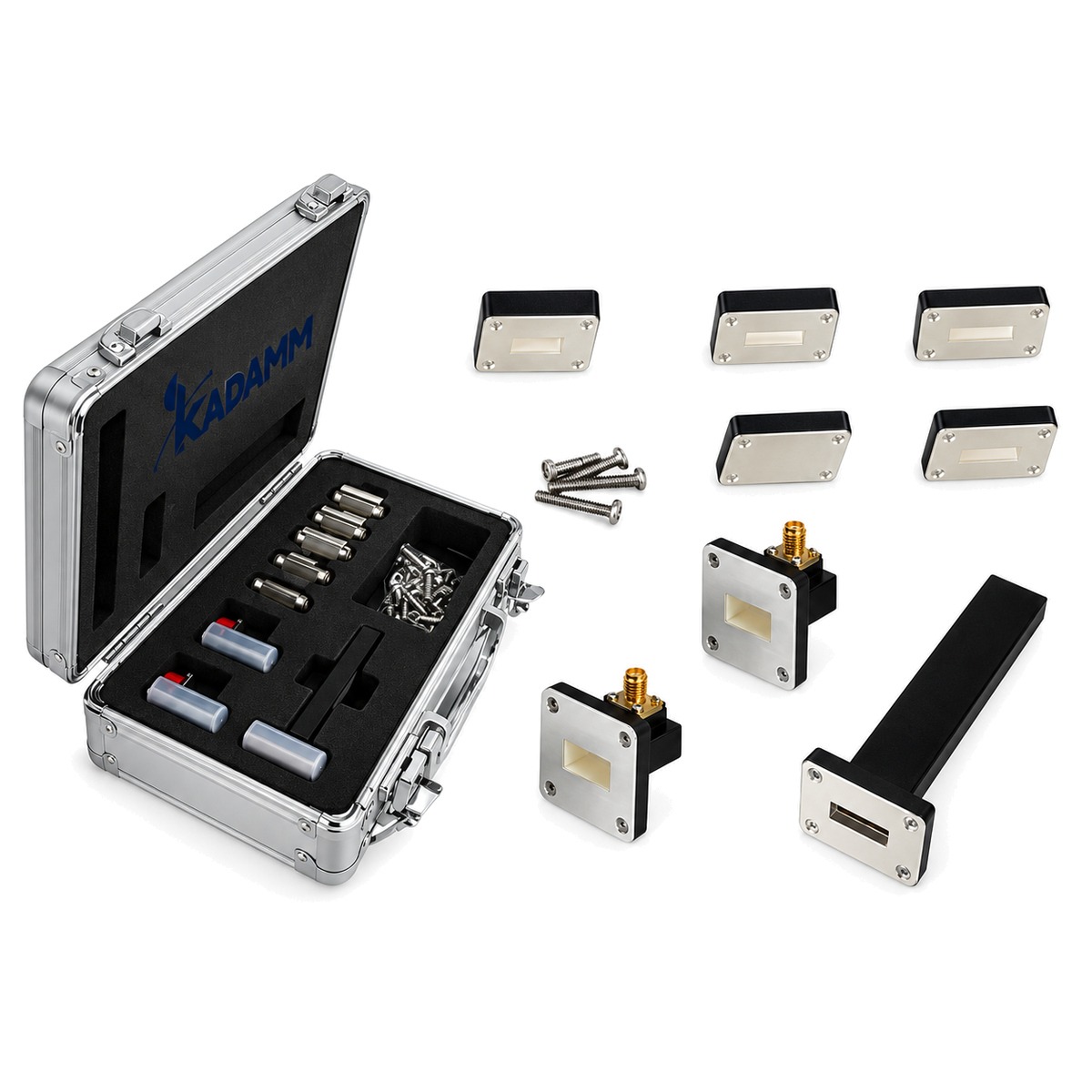

Калибровочные наборы серии КНВ-В задают меры для калибровки векторного анализатора цепей. Состав серии КНВ-В: 23 модели, общий диапазон 750 МГц – 112 ГГц, соединители N.
Модели внутри серии КНВ-В отличаются параметрами: частоты, соединители, фланец, материал, покрытие, волновод.
Где применяют KADAMM КНВ-В: калибровка ВАЦ; метрологические лаборатории; измерения S-параметров. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения КНВ-В.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Фланец | Материал | Покрытие | Волновод |
|---|---|---|---|---|---|---|
| KADAMM КНВ-В-WR10-1,0(р) | 73,8-112 | 1,0 (розетка) | FUGP | медь | золочение | WR10 |
| KADAMM КНВ-В-WR112-N(р) | 6,57-9,99 | N (розетка) | FBP | медь | серебрение | WR112 |
| KADAMM КНВ-В-WR12-1,0(р) | 60,5-91,9 | 1,0 (розетка) | FUGP | медь | золочение | WR12 |
| KADAMM КНВ-В-WR137-N(р) | 5,38-8,17 | N (розетка) | FDP | медь | серебрение | WR137 |
| KADAMM КНВ-В-WR15-1,85(р) | 49,8-75,8 | 1,85 (розетка) | FUGP | медь | золочение | WR15 |
| KADAMM КНВ-В-WR159-N(р) | 4,64-7,05 | N (розетка) | FDP | алюминий | хроматирование | WR159 |
| KADAMM КНВ-В-WR187-N(р) | 3,94-5,99 | N (розетка) | FDP | алюминий | хроматирование | WR187 |
| KADAMM КНВ-В-WR22-2,4(р) | 32,9-50,1 | 2,4 (розетка) | FUGP | медь | золочение | WR22 |
| KADAMM КНВ-В-WR229-N(р) | 3,22-4,90 | N (розетка) | FDP | алюминий | хроматирование | WR229 |
| KADAMM КНВ-В-WR28-2,92(р) | 26,5-40,0 | 2,92 (розетка) | FBP | медь | серебрение | WR28 |
| KADAMM КНВ-В-WR284-N(р) | 2,60-3,95 | N (розетка) | FDP | алюминий | хроматирование | WR284 |
| KADAMM КНВ-В-WR34-2,92(р) | 21,7-33,0 | 2,92 (розетка) | FBP | медь | серебрение | WR34 |
| KADAMM КНВ-В-WR340-N(р) | 2,17-3,30 | N (розетка) | FDP | алюминий | хроматирование | WR340 |
| KADAMM КНВ-В-WR42-2,92(р) | 17,6-26,7 | 2,92 (розетка) | FBP | медь | серебрение | WR42 |
| KADAMM КНВ-В-WR430-N(р) | 1,72-2,61 | N (розетка) | FDP | алюминий | хроматирование | WR430 |
| KADAMM КНВ-В-WR51-SMA(р) | 14,5-22,0 | SMA (розетка) | FBP | медь | серебрение | WR51 |
| KADAMM КНВ-В-WR510-N(р) | 1,45-2,20 | N (розетка) | FDP | алюминий | хроматирование | WR510 |
| KADAMM КНВ-В-WR62-SMA(р) | 11,9-18,0 | SMA (розетка) | FBP | медь | серебрение | WR62 |
| KADAMM КНВ-В-WR650-N(р) | 1,13-1,73 | N (розетка) | FDP | алюминий | хроматирование | WR650 |
| KADAMM КНВ-В-WR75-N(р) | 9,84-15,0 | N (розетка) | FBP | медь | серебрение | WR75 |
| KADAMM КНВ-В-WR770-N(р) | 0,96-1,46 | N (розетка) | FDP | алюминий | хроматирование | WR770 |
| KADAMM КНВ-В-WR90-N(р) | 8,20-12,4 | N (розетка) | FBP | медь | серебрение | WR90 |
| KADAMM КНВ-В-WR975-N(р) | 0,75-1,15 | N (розетка) | FDP | алюминий | хроматирование | WR975 |
Вопросы по серии
Общий диапазон серии КНВ-В — 750 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии КНВ-В — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM КНВ-В-WR10-1,0(р)», и количество.
К серии КНВ-В прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
