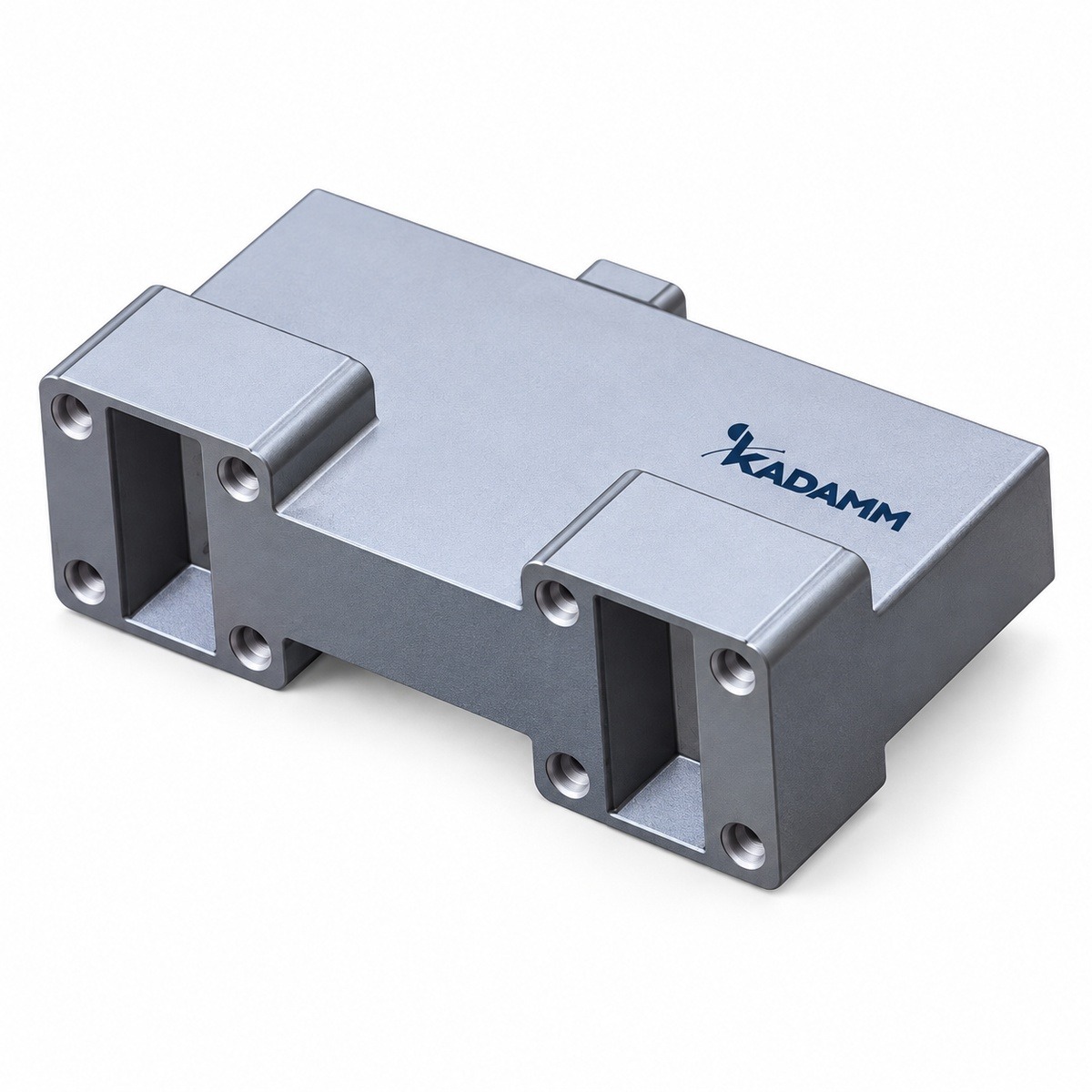

Волноводные фазовращатели с цифровым управлением KADAMM ФВЦ-В

Name: Волноводные фазовращатели с цифровым управлением KADAMM ФВЦ-В
Brand: КАДАММ
SKU: KADAMM ФВЦ-В

Производитель:КАДАММ

Артикул: KADAMM ФВЦ-В

Техническое описание серии KADAMM ФВЦ-В

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Фазовращатели

Фазовращатели KADAMM в серии ФВЦ-В: 20 моделей, 8 – 40 ГГц, соединители по таблице исполнений.

Волноводные фазовращатели с цифровым управлением KADAMM ФВЦ-В

8 – 40 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Фазовращатели серии ФВЦ-В меняют фазу проходящего сигнала вручную, по коду или напряжению. Состав серии ФВЦ-В: 20 моделей, общий диапазон 8 – 40 ГГц, соединители по таблице исполнений.

По моделям KADAMM ФВЦ-В: вносимые потери от 5,5 до 17 дБ; КСВН от 2 до 3,5. Исполнения ФВЦ-В различаются по параметрам: частоты, потери, КСВН, число разрядов, шаг фазы, диапазон сдвига фазы.

Типовые задачи для серии ФВЦ-В: фазированные антенные решётки; балансировка каналов; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ФВЦ-В.

На что смотреть при подборе

Диапазон 8 – 40 ГГцПолосу каждой модели ФВЦ-В смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели ФВЦ-В должна перекрывать все частоты тракта с запасом по краям.

ПотериНа высоких частотах потери ФВЦ-В растут: сравнивайте их на верхней частоте тракта.

КСВНЧем ниже КСВН модели ФВЦ-В, тем меньше отражений и неравномерность в тракте.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Потери, дБ	КСВН	Число разрядов	Шаг фазы, °	Диапазон сдвига фазы, °
KADAMM ФВЦ-11900/18000-6-Е	11,9-18	10,5	2	6	5,6	0-354,5
KADAMM ФВЦ-11900/18000-6-Н	11,9-18	10,5	2	6	5,6	0-354,5
KADAMM ФВЦ-12000/18000-4-Е	12-18	8,5	3	4	22,5	0-337,5
KADAMM ФВЦ-12000/18000-4-Н	12-18	8,5	3	4	22,5	0-337,5
KADAMM ФВЦ-12000/18000-5-Е	12-18	9	3	5	11,25	0-348,75
KADAMM ФВЦ-12000/18000-5-Н	12-18	9	3	5	11,25	0-348,75
KADAMM ФВЦ-18000/26000-6-Е	18-26	17	3,5	6	5,625	0-354,5
KADAMM ФВЦ-18000/26000-6-Н	18-26	17	3,5	6	5,625	0-354,5
KADAMM ФВЦ-30000/40000-1-Е	30-40	5,5	2	1	180	0-180
KADAMM ФВЦ-30000/40000-1-Н	30-40	5,5	2	1	180	0-180
KADAMM ФВЦ-32000/37000-6-Е	32-37	14	2	6	5,625	0-354,5
KADAMM ФВЦ-32000/37000-6-Н	32-37	14	2	6	5,625	0-354,5
KADAMM ФВЦ-8000/12000-4-Е	8-12	5,5	2	4	22,5	0-337,5
KADAMM ФВЦ-8000/12000-4-Н	8-12	5,5	2	4	22,5	0-337,5
KADAMM ФВЦ-8000/12000-5-Е	8-12	6	2	5	11,25	0-348,75
KADAMM ФВЦ-8000/12000-5-Н	8-12	6	2	5	11,25	0-348,75
KADAMM ФВЦ-8000/12000-6-Е	8-12	6,5	2	6	5,625	0-354,5
KADAMM ФВЦ-8000/12000-6-Н	8-12	6,5	2	6	5,625	0-354,5
KADAMM ФВЦ-9840/15000-6-Е	9,84-15	10,5	2	6	5,6	0-354,5
KADAMM ФВЦ-9840/15000-6-Н	9,84-15	10,5	2	6	5,6	0-354,5

Вопросы по серии

В каком диапазоне работает серия KADAMM ФВЦ-В?

Общий диапазон серии ФВЦ-В — 8 – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ФВЦ-В?

В серии ФВЦ-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ФВЦ-В?

Назовите артикул исполнения из таблицы, например «KADAMM ФВЦ-11900/18000-6-Е», и количество.

Какие документы есть на серию KADAMM ФВЦ-В?

К серии ФВЦ-В прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ФВЦ-В под ваш тракт
