Многолучевая панель 2×1710–2690 МГц: три луча по 30°, 12 портов, усиление 21,5 дБи.
Что представляет собой антенна
KADAMM K836172722 — многолучевая панельная антенна базовой станции диапазона 2×1710–2690 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса из стеклопластика формирует три независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.
Ширина каждого луча в горизонтальной плоскости — 30°, направления лучей по азимуту — 0°. Узкие лучи концентрируют энергию: усиление панели — до 21,5 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.
По вертикали лучи узкие (8,0°), поэтому важен наклон. Электрический наклон регулируется в пределах 3–13° дистанционно (RET, AISG 2.0 / 3GPP TS 25.461), механический наклон кронштейна — 0–8°.
Качество: отношение вперёд/назад — более 28–29 дБ; поляризационная развязка — более 15 дБ; интермодуляция IM3 — ≤−153 дБн.
Механика: размеры 2680 × 446 × 165 мм; масса 45,3 кг плюс 8,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1440 / 375 / 1609 Н при 150 км/ч; рабочая температура −40…+60 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон |
|---|---|---|---|---|
| Система 1 | 1710–2690 МГц | 20–21,5 дБи | 17–24° / 5,7–8° | 3–13° |
| Система 2 | 1710–2690 МГц | 19,1–20 дБи | 17–24° / 5,8–7,9° | 3–13° |
Всего у K836172722 — 2 системы излучателей, 12 портов.
Чем отличается от похожих моделей KADAMM
- Полосы 1710–2690 МГц, у K836172724 — 1695–2690 МГц
- Усиление 21,5 дБи, у K836172724 — 24,2 дБи (меньше на 2,7 дБ)
- Луч по горизонтали 30°, у K836172724 — 12°
- Электрический наклон 3–13°, у K836172724 — 6°
- Габариты 2680 × 446 × 165 мм, у K836172724 — 850 × 1000 × 120 мм
- Тяжелее на 20,1 кг (45,3 кг и 25,2 кг)
KADAMM K836172724 даёт больше усиления; у KADAMM K836172722 в пользу выбора — свой набор полос.
- Усиление 21,5 дБи, у K835172723 — 23,5 дБи (меньше на 2 дБ)
- Луч по горизонтали 30°, у K835172723 — 12°
- 12 портов, у K835172723 — 10
- Электрический наклон 3–13°, у K835172723 — 6°
- Габариты 2680 × 446 × 165 мм, у K835172723 — 800 × 900 × 107 мм
- Тяжелее на 20,3 кг (45,3 кг и 25 кг)
KADAMM K835172723 даёт больше усиления; у KADAMM K836172722 в пользу выбора — диапазон наклона.
- Усиление 21,5 дБи, у K834172722 — 22 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 30°, у K834172722 — 18°
- 12 портов, у K834172722 — 8
- Электрический наклон 3–13°, у K834172722 — 6°
- Габариты 2680 × 446 × 165 мм, у K834172722 — 900 × 680 × 190 мм
- Тяжелее на 22,1 кг (45,3 кг и 23,2 кг)
Выбор между K836172722 и K834172722 зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.
Конструкция и материалы

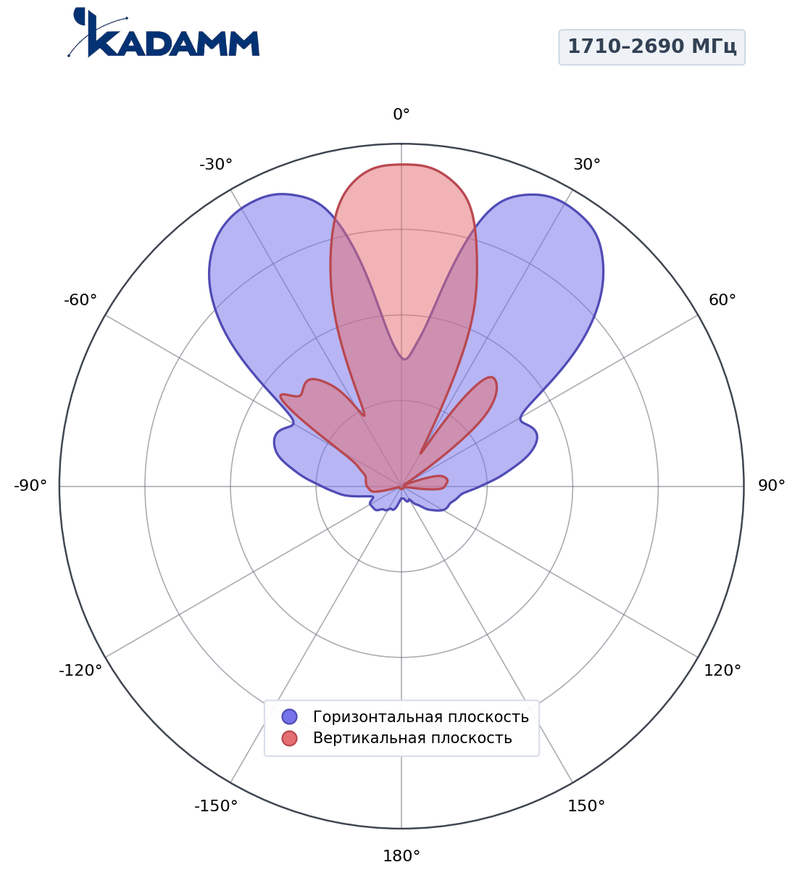

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 30° во всех диапазонах; по вертикали — 5,7–8°. Задний лепесток ослаблен не менее чем на 28 дБ относительно главного.
Ключевые особенности
Полосы 1710–2690 МГц, 12 портов, поляризация ±45°; к каждой системе подключают свой радиомодуль.
Значение K836172722 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 30° во всех диапазонах; по ней видно, какой сектор закрывает K836172722.
Согласование K836172722 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через K836172722 идут несколько мощных несущих разных операторов.
Предел на один порт K836172722.
Электрический наклон K836172722 меняют блоком RET по протоколу AISG без подъёма на опору.
Крепление: на трубу Ø50–Ø115 мм; механический наклон 0–8°.
Как читать характеристики
Электрические характеристики
Система 1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | 0° | |||
| Усиление при среднем наклоне, дБи | 20 | 20,7 | 21,2 | 21,5 |
| Усиление во всём диапазоне наклонов, дБи | 19,8 ± 0,5 | 20,5 ± 0,5 | 21,0 ± 0,5 | 21,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 24 ± 2° | 21 ± 2° | 19 ± 2° | 17 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,0 ± 0,5° | 7,1 ± 0,5° | 6,4 ± 0,5° | 5,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 17 | более 17 |
| Электрический наклон | 3–13° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | +39/−39° | +35/−35° | +31/−31° | +27/−27° |
| Усиление при среднем наклоне, дБи | 19,1 | 19,6 | 19,6 | 20 |
| Усиление во всём диапазоне наклонов, дБи | 18,9 ± 0,5 | 19,4 ± 0,5 | 19,4 ± 0,5 | 19,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 24 ± 2° | 21 ± 2° | 19 ± 2° | 17 ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,9 ± 0,5° | 7,1 ± 0,5° | 6,3 ± 0,5° | 5,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 16 | более 17 | более 17 |
| Электрический наклон | 3–13° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 446 × 165 мм |
| Размеры упаковки | 3135 × 540 × 265 мм |
| Масса антенны | 45,3 кг |
| Масса монтажного комплекта | 8,7 кг |
| Масса в упаковке | 60,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1440 / 375 / 1609 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- AISG 2.0 — протокол управления наклоном 3–13° у K836172722 по кабелю от оборудования площадки.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K836172722.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K836172722 — 12 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы K836172722 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K836172722 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K836172722 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 21,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 21,5 = 61,5 дБм, то есть около 1413 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 61,5 − 99,3 = −37,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 8° ось луча приходит на землю на расстоянии 30 / tg 8° ≈ 213 м; нижняя граница луча (половина вертикальной ширины 5,7°) — около 157 м от опоры, верхняя — около 333 м.
Применение
Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K836172722 делит сектор на 3 части без лишних антенн на мачте.
Сети и службы в полосах K836172722:
Перед заказом KADAMM K836172722 сверьте с проектом:
- Частоты оборудования — внутри 1710–2690 МГц
- Мощность на порт — не выше 150 Вт
- Разъёмы — 12×4.3-10
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление K836172722 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,7 кг.
- Панель K836172722 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон K836172722: электрический 3–13°, дистанционно через блок RET; механический 0–8° — кронштейном.
- Блок RET антенны K836172722 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
- Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
- Разъёмы K836172722 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление K836172722 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ K836172722
- Блок RET
- Монтажный комплект на трубу Ø50–Ø115 мм
Масса монтажного комплекта — 8,7 кг; упаковка 3135 × 540 × 265 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание K836172722 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM K836172722 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора K836172722 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM K836172722 | KADAMM K836172724 | KADAMM K835172723 | KADAMM K834172722 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–2690 МГц | 1695–2690 МГц | 1710–2690 МГц | 1710–2690 МГц |
| Усиление | 21,5 дБи | 24,2 дБи | 23,5 дБи | 22 дБи |
| Луч по горизонтали | 30° | 12° | 12° | 18° |
| Поляризация | ±45° | ±45° | ±45° | ±45° |
| Электрический наклон | 3–13° | 6° | 6° | 6° |
| Порты | 12 | 12 | 10 | 8 |
| Габариты | 2680 × 446 × 165 мм | 850 × 1000 × 120 мм | 800 × 900 × 107 мм | 900 × 680 × 190 мм |
| Масса | 45,3 кг | 25,2 кг | 25 кг | 23,2 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
