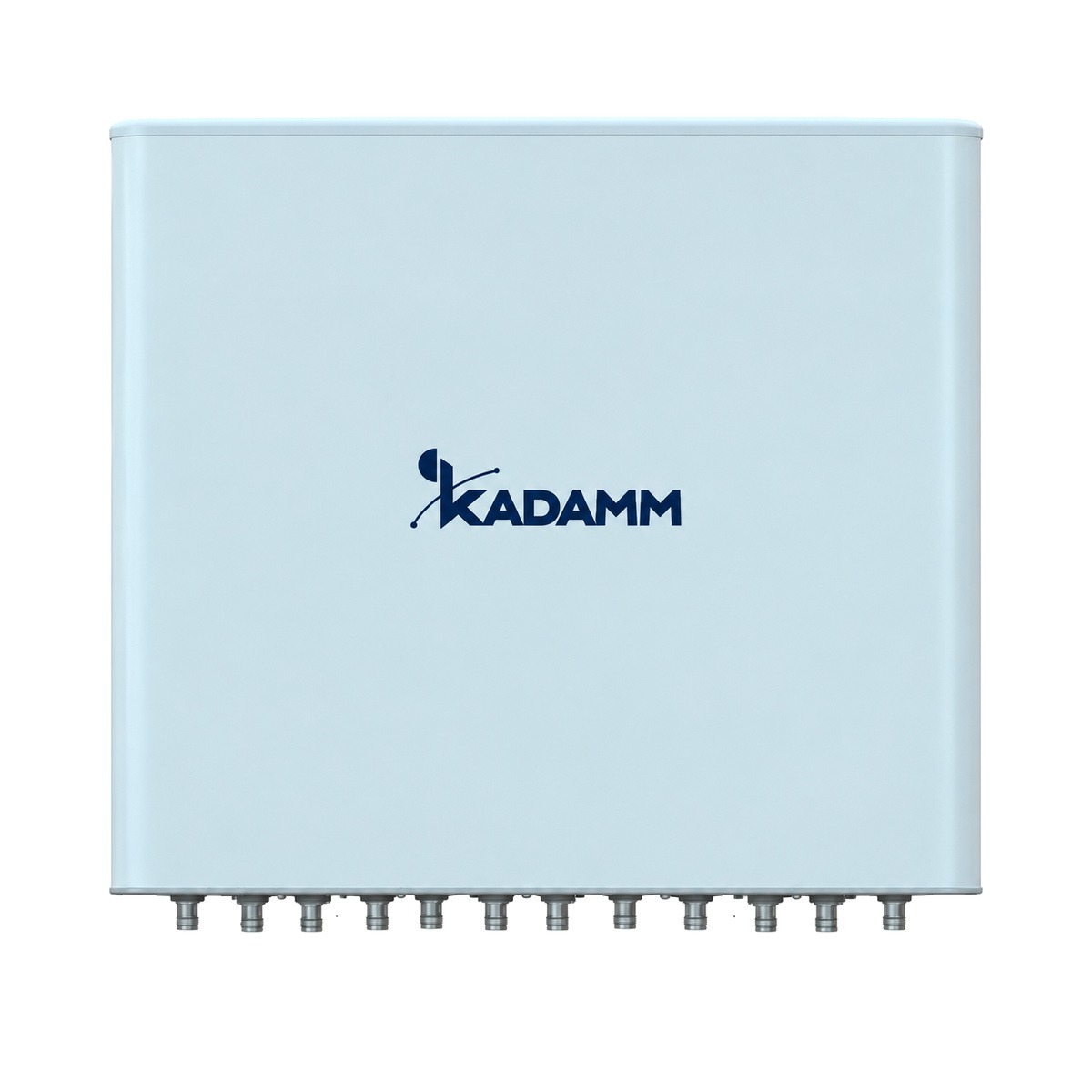

KADAMM K836172724 — шестилучевая многолучевая секторная антенна 6×1695–2690 МГц, 12°, 24,2 дБи, 12 портов

KADAMM K836172724 — многолучевая панельная антенна базовой станции диапазона 6×1695–2690 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса формирует шесть независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.

Ширина каждого луча в горизонтальной плоскости — 12°. Узкие лучи концентрируют энергию: усиление панели — до 24,2 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.

Качество: отношение вперёд/назад — более 29 дБ; поляризационная развязка — более 15 дБ; интермодуляция IM3 — ≤−150 дБн.

Механика: размеры 850 × 1000 × 120 мм; масса 25,2 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; рабочая температура −50…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K836172724.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K836172724 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K836172724 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K836172724 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K836172724 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 24,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 24,2 = 64,2 дБм, то есть около 2630 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2192 МГц (середина полосы 1695–2690 МГц): L = 32,45 + 20·lg 2192 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 64,2 − 99,3 = −35,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 9°) — около 162 м от опоры, верхняя — около 1146 м.

Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K836172724 делит сектор на 6 части без лишних антенн на мачте.

Сети и службы в полосах K836172724:

Перед заказом KADAMM K836172724 сверьте с проектом:

• Частоты оборудования — внутри 1695–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K836172724 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K836172724 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K836172724: электрический 6°; механический 0–10° — кронштейном.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K836172724 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K836172724 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1115 × 1115 × 205 мм.
