KADAMM · Многолучевая антенна базовой станции
KADAMM K835172723 — пятилучевая многолучевая секторная антенна 5×1710–2690 МГц, 23,5 дБи, 10 портов
Многолучевая панель 5×1710–2690 МГц: пять луча по 12°, 10 портов, усиление 23,5 дБи.
Пять луча 12°Усиление 23,5 дБи10 портов ±45°
▤
Подберём K835172723 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →1710–2690 МГц
5 систем излучателей
23,5 дБи
Усиление
12°
Ширина луча (Г)
6°
Наклон (фикс.)
10×4.3-10
Разъёмы
800 мм
Высота
Что представляет собой антенна
KADAMM K835172723 — многолучевая панельная антенна базовой станции диапазона 5×1710–2690 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса формирует пять независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.
Ширина каждого луча в горизонтальной плоскости — 12°, направления лучей по азимуту — 46 ± 3,0° / 40 ± 3,0° / 34 ± 2,2° / 30 ± 1,2°. Узкие лучи концентрируют энергию: усиление панели — до 23,5 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.
Качество: отношение вперёд/назад — более 25–28 дБ; поляризационная развязка — более 15 дБ; интермодуляция IM3 — ≤−150 дБн.
Механика: размеры 800 × 900 × 107 мм; масса 25 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 780 / 100 / 900 Н при 150 км/ч; рабочая температура −40…+60 °C. Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон | Разъёмы |
|---|---|---|---|---|---|
| Массив Y1/Y5 (2 шт.) | 1710–2690 МГц | 20,2–21,5 дБи | 10,2–17,2° / 9–12,3° | 6° | 4 × 4.3-10 |
| Массив Y2/Y4 (2 шт.) | 1710–2690 МГц | 21,4–22,5 дБи | 9–13,1° / 8,7–12,7° | 6° | 4 × 4.3-10 |
| Массив Y3 | 1710–2690 МГц | 22,2–23,5 дБи | 9,1–12,1° / 8,7–12,6° | 6° | 2 × 4.3-10 |
Всего у K835172723 — 5 систем излучателей, 10 портов.
Многолучевая панель 5×1710–2690 МГц: пять луча по 12°, 10 портов, усиление 23,5 дБи.
Чем отличается от похожих моделей KADAMM
KADAMM K836172724
- Полосы 1710–2690 МГц, у K836172724 — 1695–2690 МГц
- Усиление 23,5 дБи, у K836172724 — 24,2 дБи (меньше на 0,7 дБ)
- 10 портов, у K836172724 — 12
- Габариты 800 × 900 × 107 мм, у K836172724 — 850 × 1000 × 120 мм
- Легче на 0,2 кг (25 кг и 25,2 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
KADAMM K834172722
- Усиление 23,5 дБи, у K834172722 — 22 дБи (больше на 1,5 дБ)
- Луч по горизонтали 12°, у K834172722 — 18°
- 10 портов, у K834172722 — 8
- Габариты 800 × 900 × 107 мм, у K834172722 — 900 × 680 × 190 мм
- Тяжелее на 1,8 кг (25 кг и 23,2 кг)
Запас по дальности больше у KADAMM K835172723; KADAMM K834172722 легче и проще в монтаже.
KADAMM K836172722
- Усиление 23,5 дБи, у K836172722 — 21,5 дБи (больше на 2 дБ)
- Луч по горизонтали 12°, у K836172722 — 30°
- 10 портов, у K836172722 — 12
- Электрический наклон 6°, у K836172722 — 3–13°
- Габариты 800 × 900 × 107 мм, у K836172722 — 2680 × 446 × 165 мм
- Легче на 20,3 кг (25 кг и 45,3 кг)
У KADAMM K835172723 больше усиление; KADAMM K836172722 выбирают, если важен её диапазон наклона.
Конструкция и материалы
Корпус и радомГабариты 800 × 900 × 107 мм; масса 25 кг; радом — ASA-пластик, цвет серый.
Излучатели5 систем излучателей — состав в таблице раздела «О модели»; поляризация ±45°; 10 входов.
Разъёмы10 × розетка 4.3-10 (IEC 61169-54); расположены снизу.
КреплениеНа трубу Ø50–Ø115 мм; механический наклон 0–10°; монтажный комплект 5,4 кг.
Условия работыТемпература −40…+60 °C.

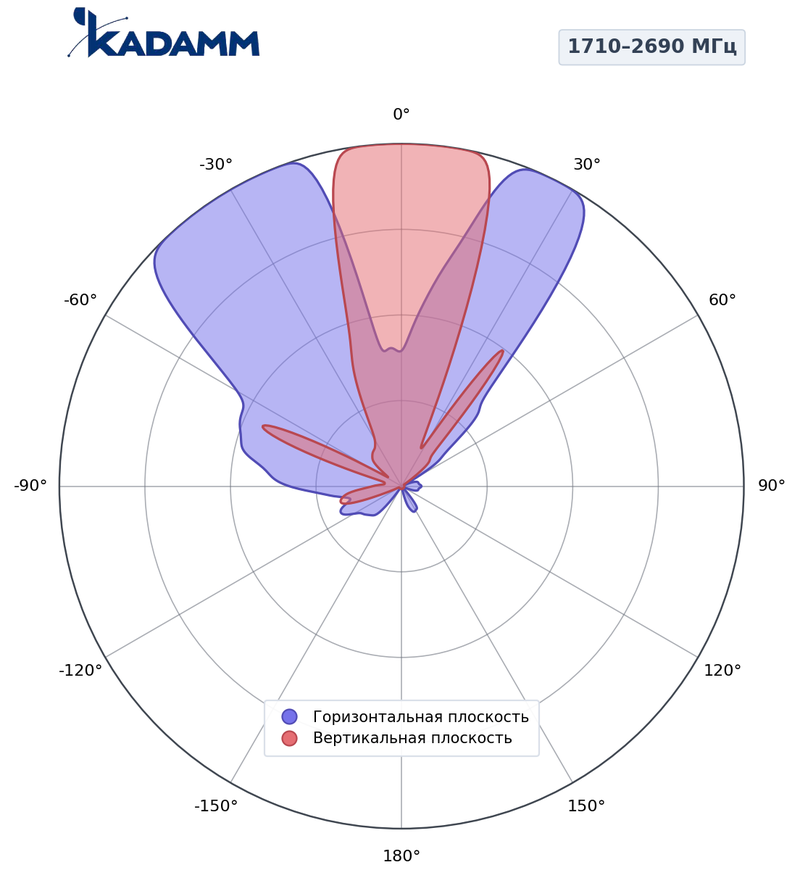

Диаграммы направленности
1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 10,2–17,2°, по вертикали 9–12,3°, усиление в максимуме 20,2–21,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.
Ширина главного лепестка по уровню половинной мощности по горизонтали — 12° во всех диапазонах; по вертикали — 8,7–12,7°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.
Ключевые особенности
✓
5 систем в одном корпусеПолосы 1710–2690 МГц, 10 портов, поляризация ±45°; к каждой системе подключают свой радиомодуль.
✓
Усиление до 23,5 дБиЗначение K835172723 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
✓
Луч 12°Ширина по уровню −3 дБ в горизонтальной плоскости — 12° во всех диапазонах; по ней видно, какой сектор закрывает K835172723.
✓
КСВН ≤1,5Согласование K835172723 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
✓
Интермодуляция ≤−150 дБнВажно, когда через K835172723 идут несколько мощных несущих разных операторов.
✓
Мощность 200 ВтПредел на один порт K835172723.
✓
Наклон 6°Электрический наклон K835172723 задаётся в пределах 6°.
✓
МонтажКрепление: на трубу Ø50–Ø115 мм; механический наклон 0–10°.
Как читать характеристики
Усиление 23,5 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 23,5 дБи — это примерно в 224 раза по мощности; это перераспределение мощности по направлениям, а не её прибавка.
Ширина луча 12°У K835172723 по горизонтали — угол между направлениями, где мощность падает вдвое (на 3 дБ) от максимума; по нему планируют край сектора, а по вертикальному лучу (8,7–12,7°) — дальность до края зоны при заданном наклоне.
КСВН ≤1,5Для K835172723 при КСВН 1,5 коэффициент отражения не больше 0,2: обратно в тракт отражается не более 4 % мощности, обратные потери — не хуже 14 дБ.
Вперёд/назад 25 дБНазад K835172723 излучает минимум в 316 раз меньше, чем вперёд: меньше помех зоне за антенной и соседним секторам.
Развязка входов 25 дБНа соседний порт K835172723 проходит не больше 0,32 % мощности; от этого зависит, будут ли мешать друг другу передатчики на одной панели.
Кроссполяризация 15 дБИз одной поляризации K835172723 в другую попадает не больше 3,2 % сигнала; для MIMO на двух поляризациях чем больше значение, тем независимее ветви.
Интермодуляция −150 дБнПри двух несущих по 43 дБм продукт третьего порядка у K835172723 не выше 43 − 150 = −107 дБм; чем ниже значение, тем меньше сама антенна засоряет приёмный канал при нескольких передатчиках.
Мощность 200 ВтПредел на один порт K835172723: 200 Вт — это 53 дБм; суммарная мощность всех несущих на порту не должна его превышать.
Электрический наклон 6°В пределах 6° луч K835172723 опускается ниже горизонта без поворота корпуса: чем больше наклон, тем ближе к опоре граница зоны и тем меньше помех дальним сотам.
Электрические характеристики
Массив Y1/Y5: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | 46 ± 3,0° | 40 ± 3,0° | 34 ± 2,2° | 30 ± 1,2° |
| Коэффициент усиления, дБи | 20,2 ± 0,5 | 21,1 ± 0,5 | 21,5 ± 0,6 | 20,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 17,2 ± 0,9° | 14,3 ± 1,5° | 11,1 ± 1,2° | 10,2 ± 0,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12,3 ± 0,6° | 11,4 ± 0,8° | 10,1 ± 0,6° | 9,0 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 28 | более 27 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 16 | более 18 | более 15 | более 15 |
| Электрический наклон | 6° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥17 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y4: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | 22 ± 1,2° | 19 ± 1,0° | 17 ± 0,8° | 15 ± 0,5° |
| Коэффициент усиления, дБи | 21,4 ± 0,5 | 21,9 ± 0,6 | 22,2 ± 0,6 | 22,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 13,1 ± 0,8° | 12,1 ± 0,6° | 10,2 ± 0,6° | 9,0 ± 0,6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12,7 ± 0,6° | 11,6 ± 0,7° | 10,0 ± 0,6° | 8,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 29 | более 29 | более 27 | более 27 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 15 | более 15 |
| Электрический наклон | 6° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥17 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y3: 1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | 0 ± 0,5° | |||
| Усиление во всём диапазоне наклонов, дБи | 22,2 ± 0,4 | 22,5 ± 0,3 | 22,7 ± 0,4 | 23,5 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 12,1 ± 0,7° | 11,0 ± 0,7° | 10,1 ± 0,4° | 9,1 ± 0,4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12,6 ± 0,6° | 11,6 ± 0,6° | 10,0 ± 0,7° | 8,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 15 | более 15 |
| Электрический наклон | 6° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥17 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 800 × 900 × 107 мм |
| Размеры упаковки | 1085 × 1020 × 205 мм |
| Масса антенны | 25 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 35,7 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 780 / 100 / 900 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | ASA-пластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Поддерживаемые диапазоны 3GPP
B3 / n3B1 / n1B40 / n40B7 / n7B38 / n38B41 / n41
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K835172723.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K835172723 — 10 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы K835172723 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K835172723 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K835172723 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 23,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 23,5 = 63,5 дБм, то есть около 2239 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 63,5 − 99,3 = −35,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 9°) — около 162 м от опоры, верхняя — около 1146 м.
Применение
Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K835172723 делит сектор на 5 части без лишних антенн на мачте.
Сети и службы в полосах K835172723:
GSM и LTE 1800UMTS и LTE 2100LTE 2300 (TDD)LTE 2600
Перед заказом KADAMM K835172723 сверьте с проектом:
- Частоты оборудования — внутри 1710–2690 МГц
- Мощность на порт — не выше 200 Вт
- Разъёмы — 10×4.3-10
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
ДиапазоныЧастоты радиомодулей должны лежать внутри 5×1710–2690 МГц.
Порты10 портов — по числу трактов радиоблока.
ЛучиШирина 12° — по числу секторов, которые нужно получить из одного.
ОпораТруба Ø50–Ø115 мм; опора и кронштейн — под массу 25 кг и ветровую нагрузку 780 / 100 / 900 Н.
Сценарии по отраслям
Операторы связиСекторы макросот и малых сот: K835172723 работает в полосах 1710–2690 МГц с лучом 12°.
ПромышленностьТехнологические сети LTE предприятий, портов и карьеров: K835172723 ставят на опоры территории так же, как на площадках операторов.
ТранспортПокрытие вдоль автомобильных и железных дорог: сектор K835172723 разворачивают по оси трассы.
Монтаж и подключение
- Крепление K835172723 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
- Панель K835172723 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон K835172723: электрический 6°; механический 0–10° — кронштейном.
- Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
- Разъёмы K835172723 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление K835172723 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
В комплекте:
- Антенна КАДАММ K835172723
- Монтажный комплект на трубу Ø50–Ø115 мм
Масса монтажного комплекта — 5,4 кг; упаковка 1085 × 1020 × 205 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание K835172723 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM K835172723 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора K835172723 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM K835172723 | KADAMM K836172724 | KADAMM K834172722 | KADAMM K836172722 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–2690 МГц | 1695–2690 МГц | 1710–2690 МГц | 1710–2690 МГц |
| Усиление | 23,5 дБи | 24,2 дБи | 22 дБи | 21,5 дБи |
| Луч по горизонтали | 12° | 12° | 18° | 30° |
| Поляризация | ±45° | ±45° | ±45° | ±45° |
| Электрический наклон | 6° | 6° | 6° | 3–13° |
| Порты | 10 | 12 | 8 | 12 |
| Габариты | 800 × 900 × 107 мм | 850 × 1000 × 120 мм | 900 × 680 × 190 мм | 2680 × 446 × 165 мм |
| Масса | 25 кг | 25,2 кг | 23,2 кг | 45,3 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают K835172723: Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K835172723 делит сектор на 5 части без лишних антенн на мачте.
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Многолучевые антенны и антенны малых сот →
Подбор KADAMM K835172723 под ваш объект
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
