Многолучевая панель 4×1710–2690 МГц: четыре луча по 18°, 8 портов, усиление 22 дБи.
Что представляет собой антенна

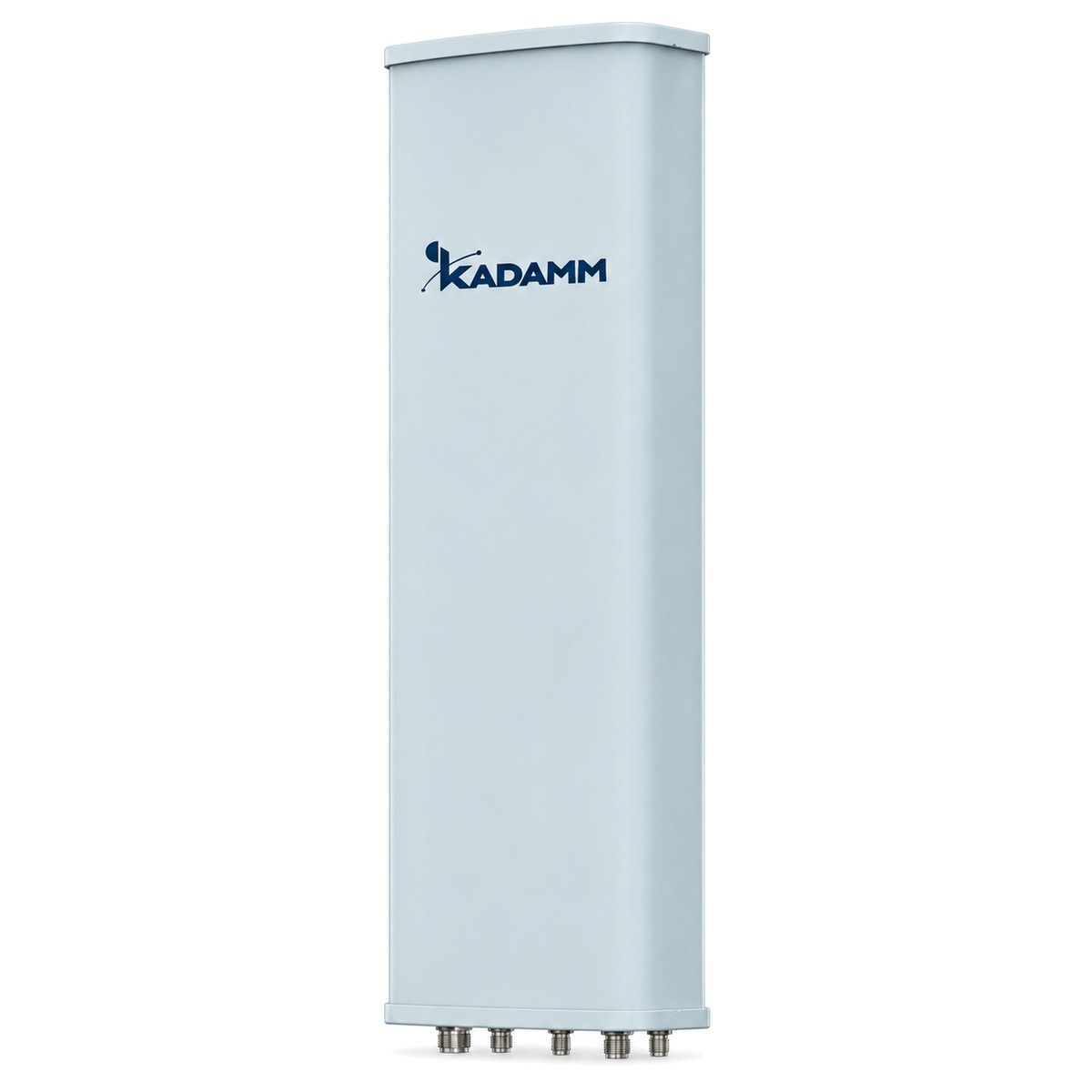

KADAMM K834172722 — многолучевая панельная антенна базовой станции диапазона 4×1710–2690 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса из стеклопластика формирует четыре независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.
Ширина каждого луча в горизонтальной плоскости — 18°, направления лучей по азимуту — ± 44° / ± 38° / ± 32° / ± 28°. Узкие лучи концентрируют энергию: усиление панели — до 22 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.
Качество: отношение вперёд/назад — более 25–28 дБ; поляризационная развязка — более 15 дБ; интермодуляция IM3 — ≤−150 дБн.
Механика: размеры 900 × 680 × 190 мм; масса 23,2 кг плюс 5,26 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон | Разъёмы |
|---|---|---|---|---|---|
| Массив Y1/Y4 (2 шт.) | 1710–2690 МГц | 19,5–21 дБи | 12,6–21,2° / 9–12,3° | 6° | 4 × 4.3-10 |
| Массив Y2/Y3 (2 шт.) | 1710–2690 МГц | 20,9–22 дБи | 11,8–16,8° / 8,7–12,7° | 6° | 4 × 4.3-10 |
Всего у K834172722 — 4 системы излучателей, 8 портов.
Чем отличается от похожих моделей KADAMM
- Усиление 22 дБи, у K834172721 — 19,5 дБи (больше на 2,5 дБ)
- Луч по горизонтали 18°, у K834172721 — 33°
- Электрический наклон 6°, у K834172721 — 2–12°
- Габариты 900 × 680 × 190 мм, у K834172721 — 2580 × 400 × 150 мм
- Легче на 16,8 кг (23,2 кг и 40 кг)
У KADAMM K834172722 больше усиление; KADAMM K834172721 выбирают, если важен её диапазон наклона.
- Усиление 22 дБи, у K834172720 — 19,2 дБи (больше на 2,8 дБ)
- Луч по горизонтали 18°, у K834172720 — 33°
- Электрический наклон 6°, у K834172720 — 2–12°
- Габариты 900 × 680 × 190 мм, у K834172720 — 2095 × 400 × 150 мм
- Легче на 3,3 кг (23,2 кг и 26,5 кг)
У KADAMM K834172722 больше усиление; KADAMM K834172720 выбирают, если важен её диапазон наклона.
- Усиление 22 дБи, у K834172720v01 — 19 дБи (больше на 3 дБ)
- Луч по горизонтали 18°, у K834172720v01 — 33°
- Электрический наклон 6°, у K834172720v01 — 2–12°
- Габариты 900 × 680 × 190 мм, у K834172720v01 — 2580 × 400 × 150 мм
- Легче на 10,4 кг (23,2 кг и 33,6 кг)
У KADAMM K834172722 больше усиление; KADAMM K834172720v01 выбирают, если важен её диапазон наклона.
Конструкция и материалы

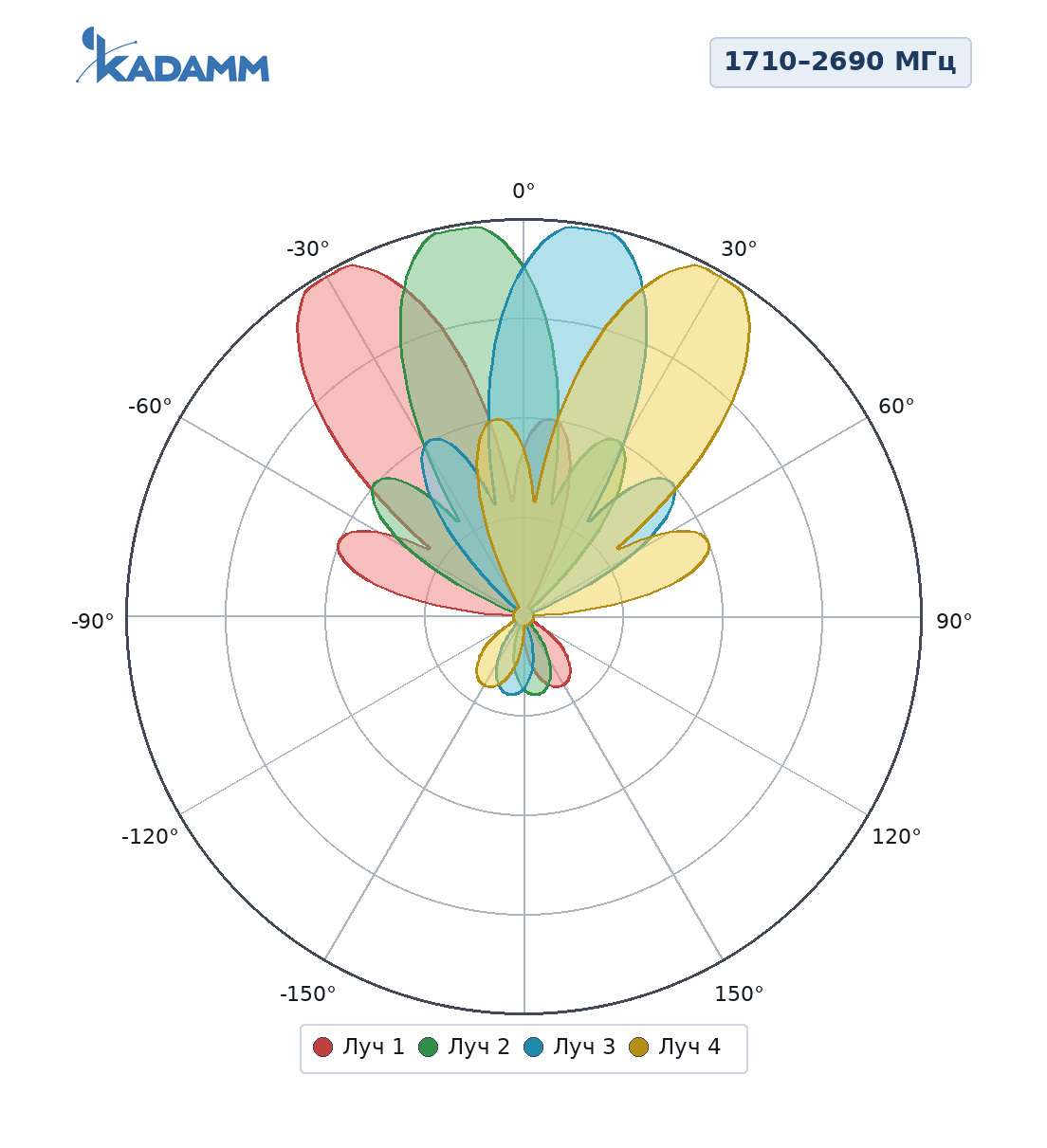

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 18° во всех диапазонах; по вертикали — 8,7–12,7°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.
Ключевые особенности
Полосы 1710–2690 МГц, 8 портов, поляризация ±45°; к каждой системе подключают свой радиомодуль.
Значение K834172722 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 18° во всех диапазонах; по ней видно, какой сектор закрывает K834172722.
Согласование K834172722 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через K834172722 идут несколько мощных несущих разных операторов.
Предел на один порт K834172722.
Электрический наклон K834172722 задаётся в пределах 6°.
Крепление: на трубу Ø50–Ø115 мм; механический наклон 0–10°.
Как читать характеристики
Электрические характеристики
Массив Y1/Y4: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | ± 44° | ± 38° | ± 32° | ± 28° |
| Усиление при среднем наклоне, дБи | 19,5 ± 0,5 | 20,5 ± 0,5 | 21,0 ± 0,6 | 20,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 21,2 ± 0,9° | 18,0 ± 1,5° | 13,8 ± 1,2° | 12,6 ± 0,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12,3 ± 0,6° | 11,4 ± 0,7° | 10,1 ± 0,6° | 9,0 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 28 | более 27 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 16 | более 17 | более 15 | более 15 |
| Электрический наклон | 6° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами, дБ | ≥16 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y3: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Направления лучей по азимуту | ± 16° | ± 13° | ± 11° | ± 10° |
| Усиление при среднем наклоне, дБи | 20,9 ± 0,5 | 21,5 ± 0,5 | 21,8 ± 0,5 | 22,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 16,8 ± 0,8° | 15,6 ± 0,6° | 13,4 ± 0,6° | 11,8 ± 0,6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12,7 ± 0,6° | 11,6 ± 0,7° | 10,0 ± 0,6° | 8,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 15 | более 15 |
| Электрический наклон | 6° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами, дБ | ≥16 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 900 × 680 × 190 мм |
| Размеры упаковки | 1160 × 815 × 330 мм |
| Масса антенны | 23,2 кг |
| Масса монтажного комплекта | 5,26 кг |
| Масса в упаковке | 33,4 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K834172722.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K834172722 — 8 × розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы K834172722 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K834172722 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K834172722 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 22 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 22 = 62 дБм, то есть около 1585 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 62 − 99,3 = −37,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 9°) — около 162 м от опоры, верхняя — около 1146 м.
Применение
Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K834172722 делит сектор на 4 части без лишних антенн на мачте.
Сети и службы в полосах K834172722:
Перед заказом KADAMM K834172722 сверьте с проектом:
- Частоты оборудования — внутри 1710–2690 МГц
- Мощность на порт — не выше 200 Вт
- Разъёмы — 8×4.3-10
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −50…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление K834172722 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,26 кг.
- Панель K834172722 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон K834172722: электрический 6°; механический 0–10° — кронштейном.
- Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
- После затяжки соединения K834172722 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление K834172722 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ K834172722
- Монтажный комплект на трубу Ø50–Ø115 мм
Масса монтажного комплекта — 5,26 кг; упаковка 1160 × 815 × 330 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание K834172722 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM K834172722 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора K834172722 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM K834172722 | KADAMM K834172721 | KADAMM K834172720 | KADAMM K834172720v01 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–2690 МГц | 1710–2690 МГц | 1710–2690 МГц | 1710–2690 МГц |
| Усиление | 22 дБи | 19,5 дБи | 19,2 дБи | 19 дБи |
| Луч по горизонтали | 18° | 33° | 33° | 33° |
| Поляризация | ±45° | ±45° | ±45° | 45° |
| Электрический наклон | 6° | 2–12° | 2–12° | 2–12° |
| Порты | 8 | 8 | 8 | 8 |
| Габариты | 900 × 680 × 190 мм | 2580 × 400 × 150 мм | 2095 × 400 × 150 мм | 2580 × 400 × 150 мм |
| Масса | 23,2 кг | 40 кг | 26,5 кг | 33,6 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
