KADAMM K835182123 — пятилучевая многолучевая секторная антенна 1710–2170 МГц, 22,6 дБи, 10 портов

KADAMM K835182123 — многолучевая панельная антенна базовой станции диапазона 1710–2170 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса формирует пять независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.

Ширина каждого луча в горизонтальной плоскости — 12°. Узкие лучи концентрируют энергию: усиление панели — до 22,6 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.

Качество: отношение вперёд/назад — более 29–30 дБ; поляризационная развязка — ≥15 (в главном направлении) дБ; интермодуляция IM3 — ≤−150 дБн.

Механика: размеры 800 × 900 × 107 мм; масса 29 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; рабочая температура −40…+60 °C. Разъёмы — 10 × розетка 7/16 DIN (IEC 61169-4). Эти данные нужны для расчёта опоры и кронштейна.

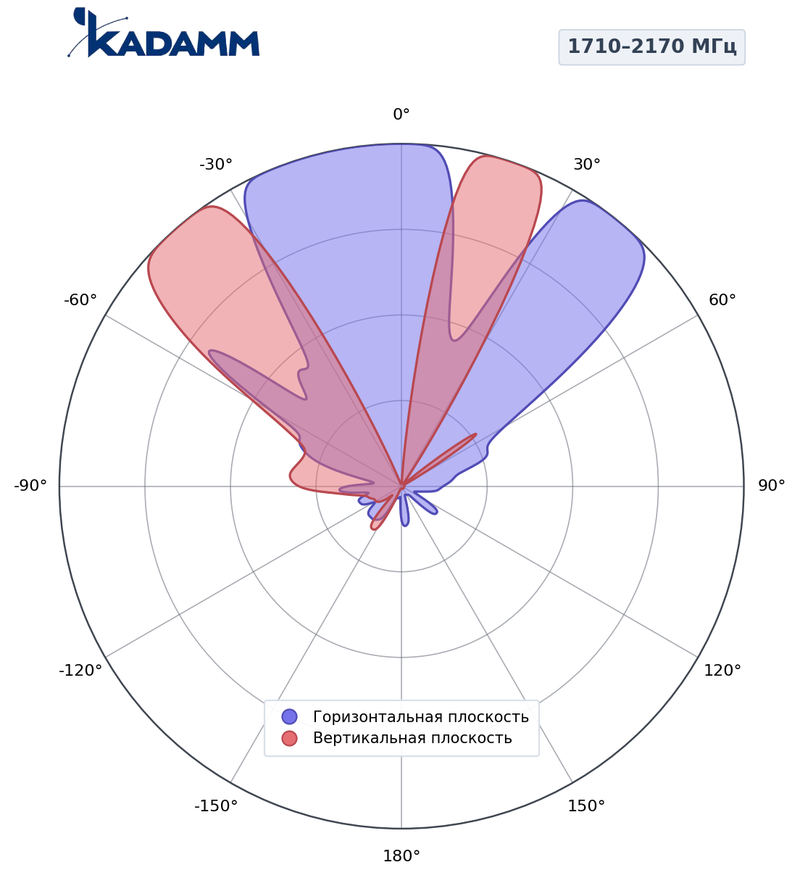

1710–2170 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 0–16°, по вертикали 10,4–11,7°, усиление в максимуме 21,9–22,6°, задний лепесток ниже главного не менее чем на 29 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 12°; по вертикали — 10,4–11,7°. Задний лепесток ослаблен не менее чем на 29 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K835182123.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у K835182123 — 10 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы K835182123 покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K835182123 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K835182123 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 22,6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 22,6 = 62,6 дБм, то есть около 1820 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 62,6 − 98,2 = −35,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 10,4°) — около 152 м от опоры, верхняя — около 2148 м.

Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K835182123 делит сектор на 5 части без лишних антенн на мачте.

Сети и службы в полосах K835182123:

Перед заказом KADAMM K835182123 сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 10×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление K835182123 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K835182123 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K835182123: электрический 6°; механический 0–10° — кронштейном.
• Разъёмы — 10 × розетка 7/16 DIN (IEC 61169-4).
• Разъёмы K835182123 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K835182123 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1075 × 1015 × 205 мм.
