Многолучевая панель 1710–2170 МГц: три луча по 26°, 6 портов, усиление 21 дБи.
Что представляет собой антенна

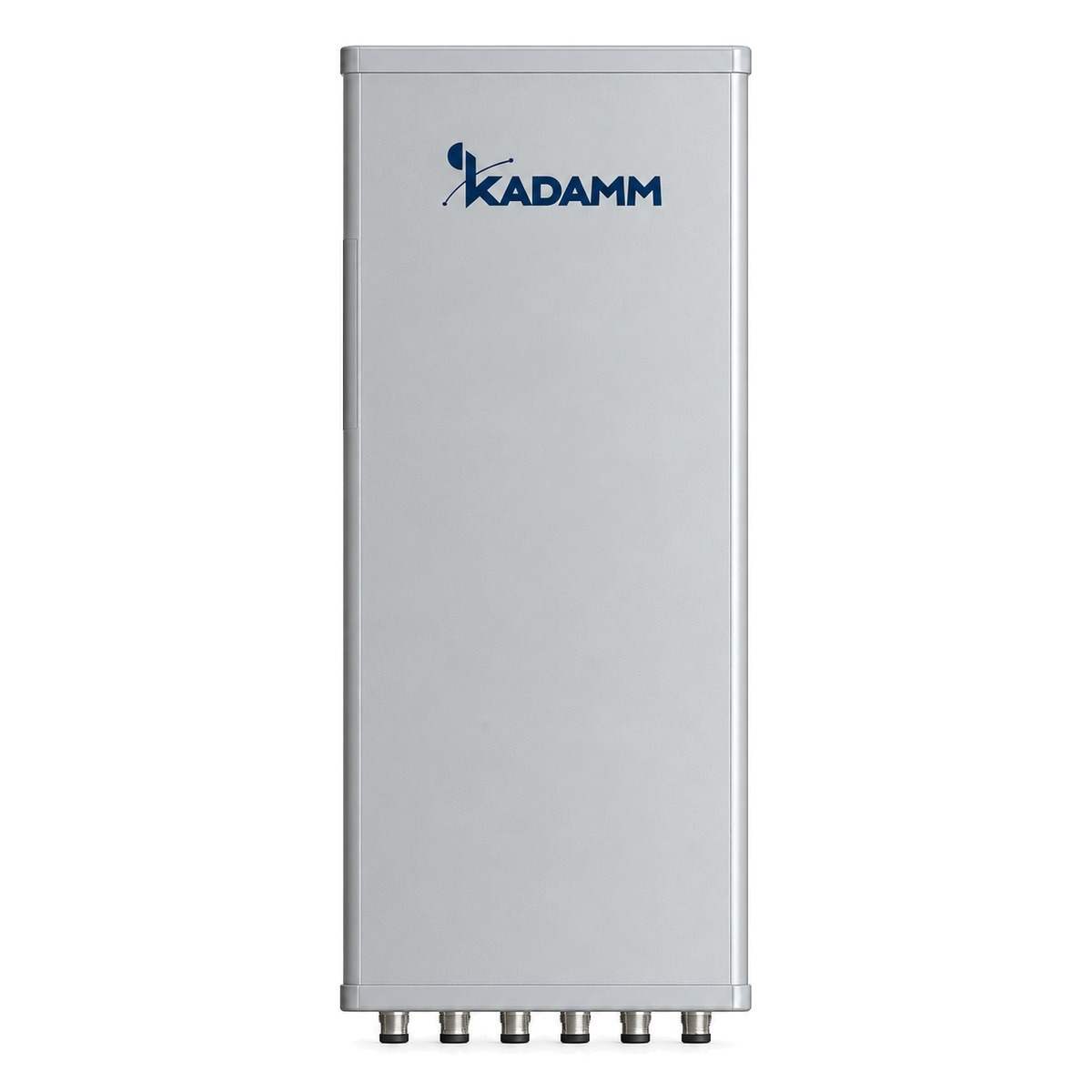

KADAMM K833172121 — многолучевая панельная антенна базовой станции диапазона 1710–2170 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса из стеклопластика формирует три независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.
Ширина каждого луча в горизонтальной плоскости — 26°. Узкие лучи концентрируют энергию: усиление панели — до 21 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.
Качество: отношение вперёд/назад — ≥28 дБ; поляризационная развязка — ≥18 дБ; интермодуляция IM3 — ≤−150 дБн.
Механика: размеры 1460 × 398 × 105 мм; масса 20 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 600 / 155 / 715 Н при 150 км/ч; рабочая температура −50…+65 °C. Разъёмы — 6 × розетка 7/16 DIN (IEC 61169-4). Эти данные нужны для расчёта опоры и кронштейна.
Чем отличается от похожих моделей KADAMM
- Полосы 1710–2170 МГц, у K833172722 — 1710–2690 МГц
- Усиление 21 дБи, у K833172722 — 21,5 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 26°, у K833172722 — 30°
- Разъём 7-16 DIN, у K833172722 — 4.3-10
- Электрический наклон 6°, у K833172722 — 2–10°
- Габариты 1460 × 398 × 105 мм, у K833172722 — 1360 × 446 × 165 мм
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Усиление 21 дБи, у K832182120 — 19,5 дБи (больше на 1,5 дБ)
- Луч по горизонтали 26°, у K832182120 — 33°
- 6 портов, у K832182120 — 4
- Электрический наклон 6°, у K832182120 — 2–12°
- Габариты 1460 × 398 × 105 мм, у K832182120 — 1460 × 400 × 150 мм
- Легче на 0,2 кг (20 кг и 20,2 кг)
У KADAMM K833172121 больше усиление; KADAMM K832182120 выбирают, если важен её диапазон наклона.
- Усиление 21 дБи, у K835182123 — 22,6 дБи (меньше на 1,6 дБ)
- Луч по горизонтали 26°, у K835182123 — 12°
- 6 портов, у K835182123 — 10
- Габариты 1460 × 398 × 105 мм, у K835182123 — 800 × 900 × 107 мм
- Легче на 9 кг (20 кг и 29 кг)
KADAMM K835182123 берут, когда нужен запас по дальности; KADAMM K833172121 легче и проще в монтаже.
Конструкция и материалы
Диаграммы направленности

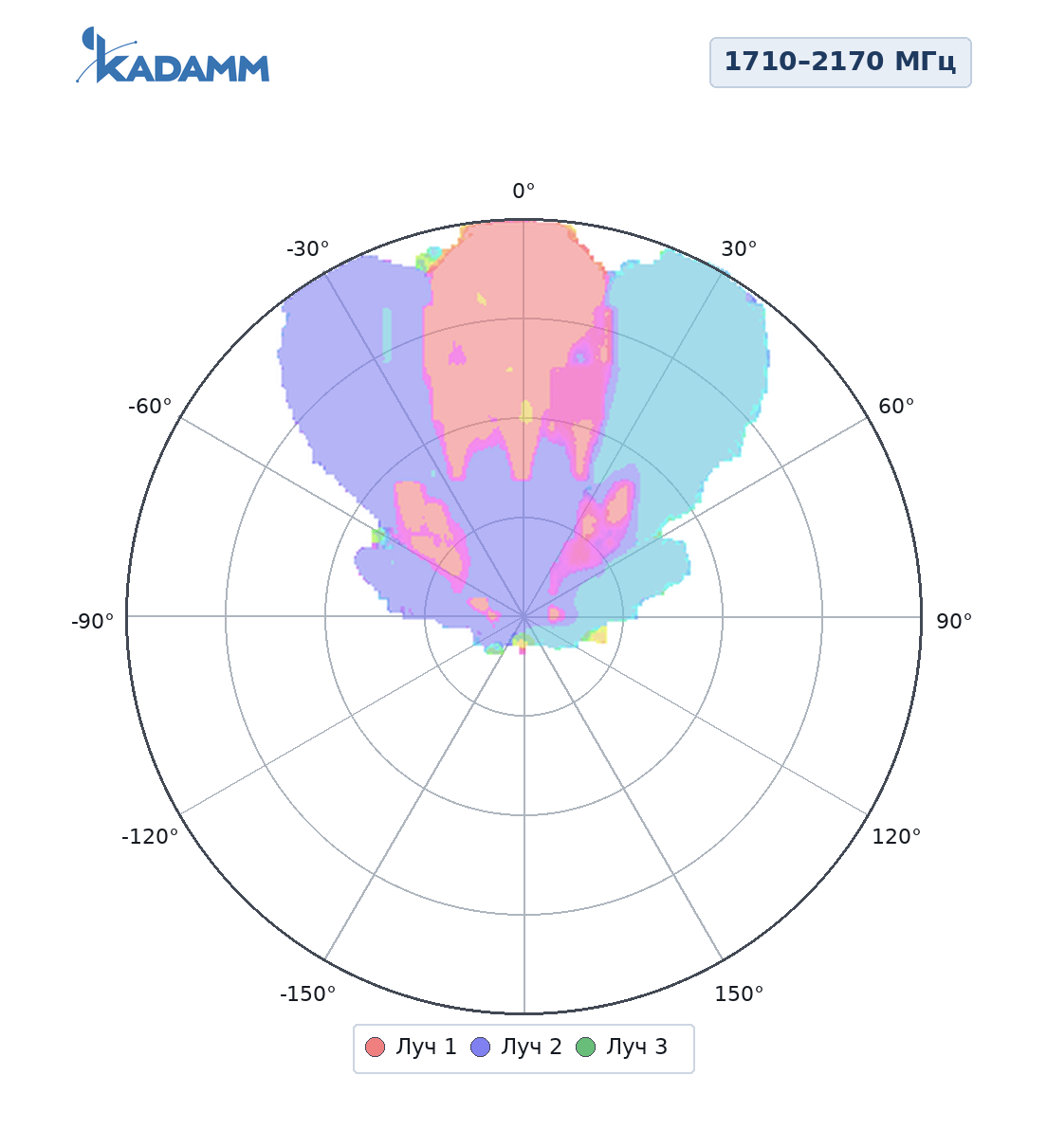

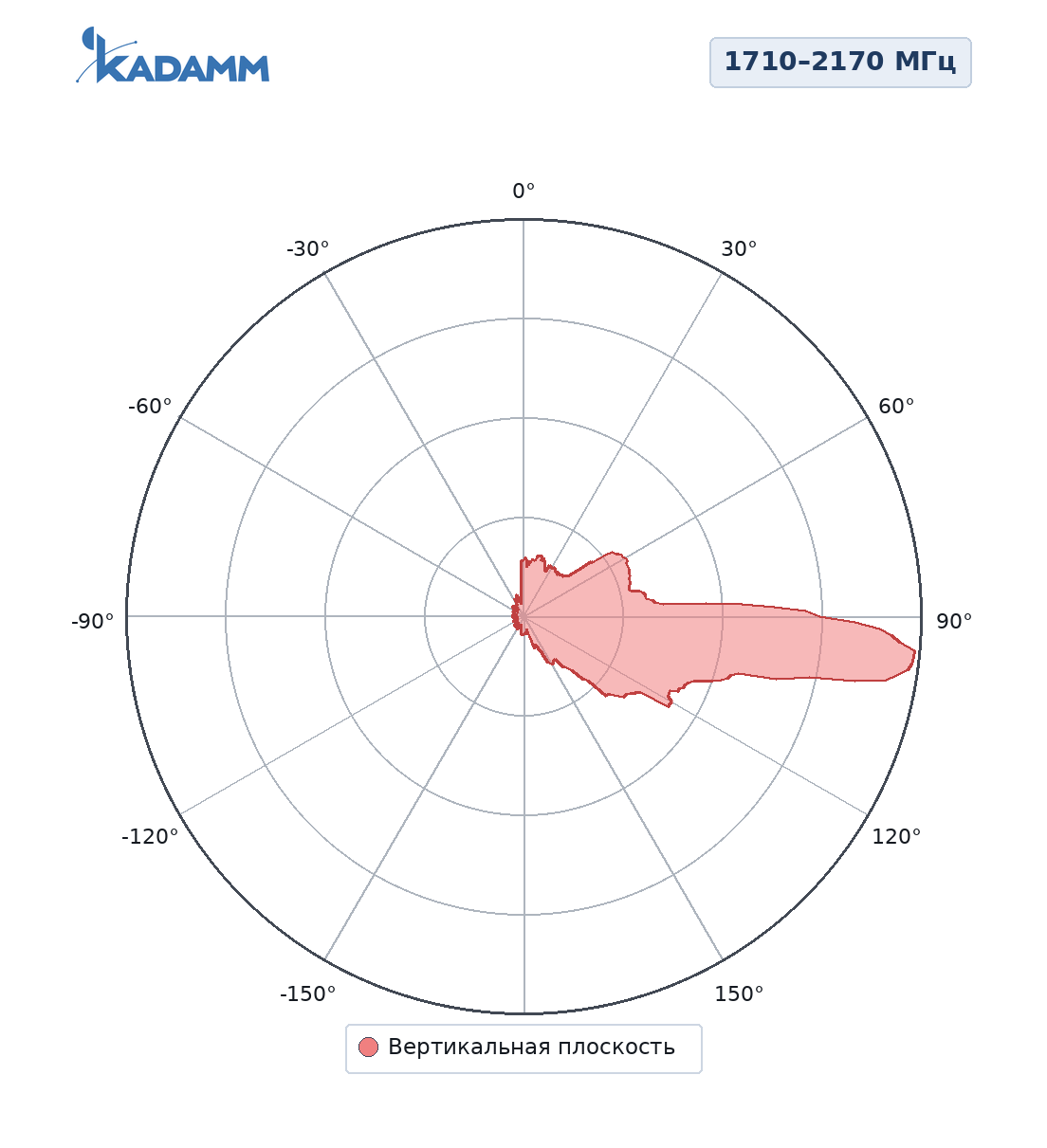

Ширина главного лепестка по уровню половинной мощности по горизонтали — 26°; по вертикали — 6,5°. Задний лепесток ослаблен не менее чем на 28 дБ относительно главного.
Ключевые особенности
Отдельные входы K833172121 для двух поляризаций ±45°.
Значение K833172121 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 26°; по ней видно, какой сектор закрывает K833172121.
Согласование K833172121 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через K833172121 идут несколько мощных несущих разных операторов.
Предел на один порт K833172121.
Электрический наклон K833172121 задаётся в пределах 6°.
Крепление: на трубу Ø50–Ø115 мм; механический наклон 0–10°.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 21 (луч 0°) |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 26° (лучи −30° 0° +30°) |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥18 |
| Подавление первого бокового лепестка, дБ | ≥ 16 |
| Поляризация | ±45° |
| Электрический наклон | 6° |
| КСВН | ≤1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1460 × 398 × 105 мм |
| Размеры упаковки | 1785 × 475 × 181 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 600 / 155 / 715 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K833172121.
- IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у K833172121 — 6 × розетка 7/16 DIN (IEC 61169-4).
- 3GPP TS 36.101 и 38.101-1 — полосы K833172121 покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K833172121 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K833172121 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 21 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 21 = 61 дБм, то есть около 1259 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 61 − 98,2 = −37,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 6,5°) — около 184 м от опоры, верхняя — около 625 м.
Применение
Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K833172121 делит сектор на 3 части без лишних антенн на мачте.
Сети и службы в полосах K833172121:
Перед заказом KADAMM K833172121 сверьте с проектом:
- Частоты оборудования — внутри 1710–2170 МГц
- Мощность на порт — не выше 200 Вт
- Разъёмы — 6×7-16 DIN
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −50…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление K833172121 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
- Панель K833172121 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон K833172121: электрический 6°; механический 0–10° — кронштейном.
- Разъёмы — 6 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
- Уличные соединения K833172121 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление K833172121 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ K833172121
- Монтажный комплект на трубу Ø50–Ø115 мм
Масса монтажного комплекта — 5,4 кг; упаковка 1785 × 475 × 181 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание K833172121 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM K833172121 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора K833172121 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

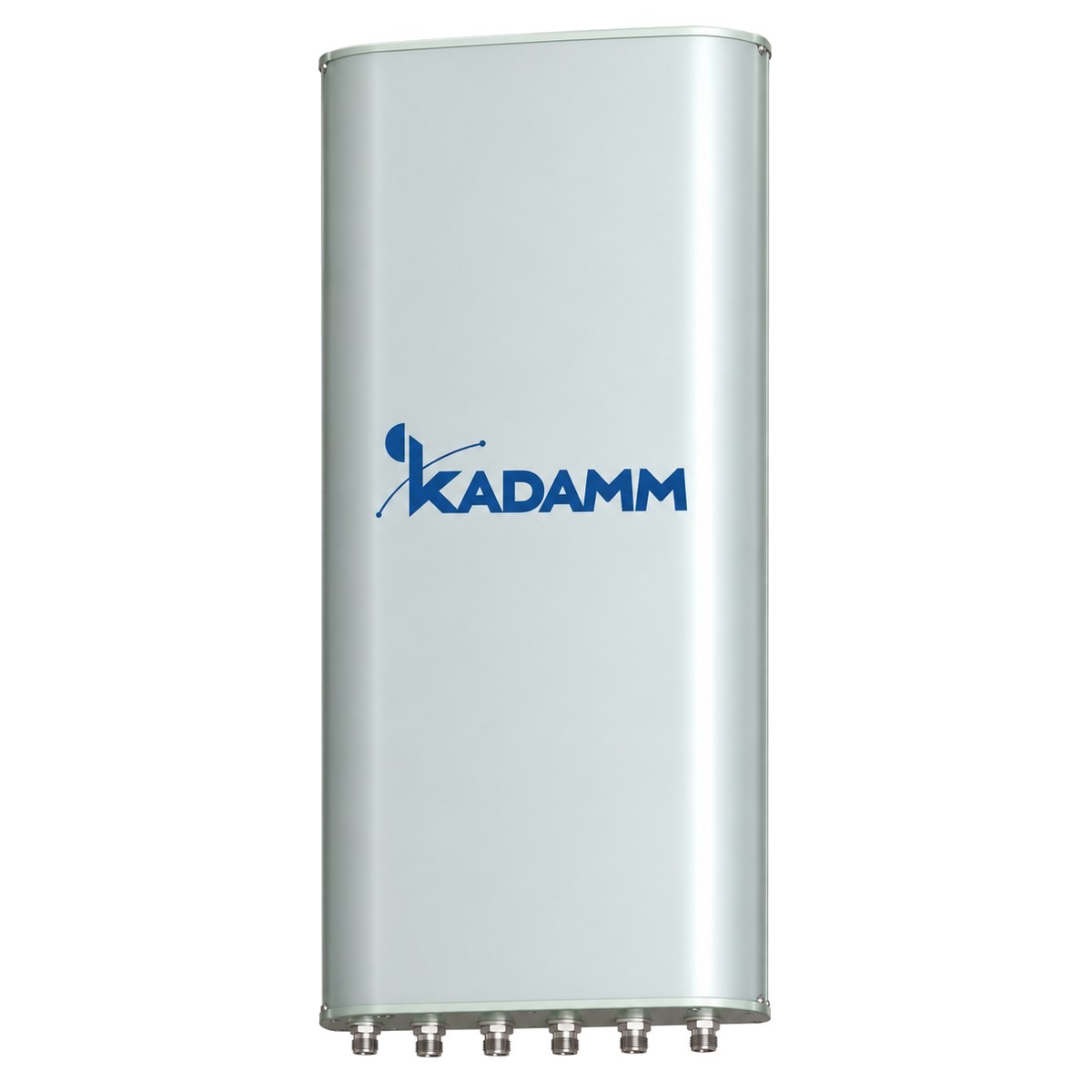

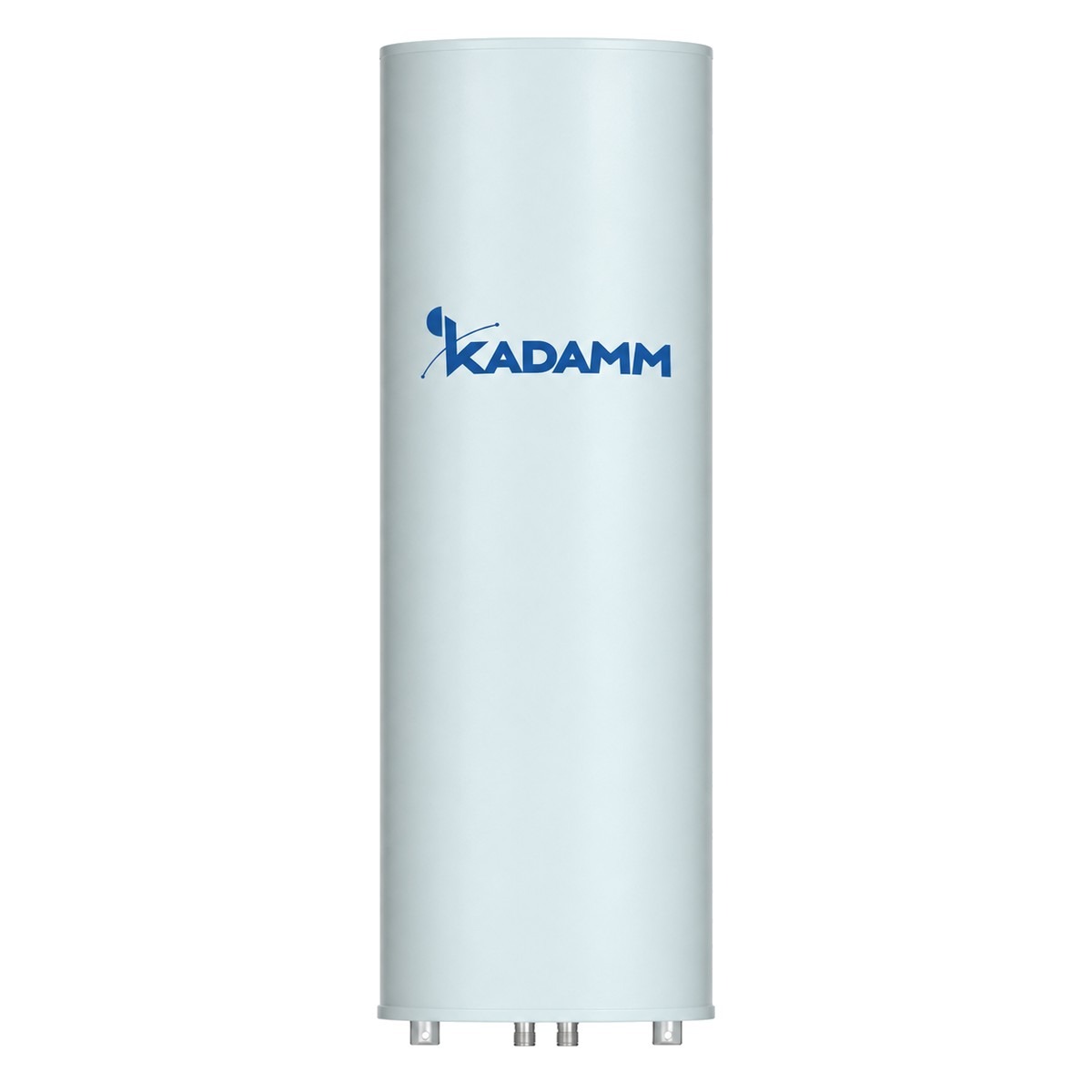

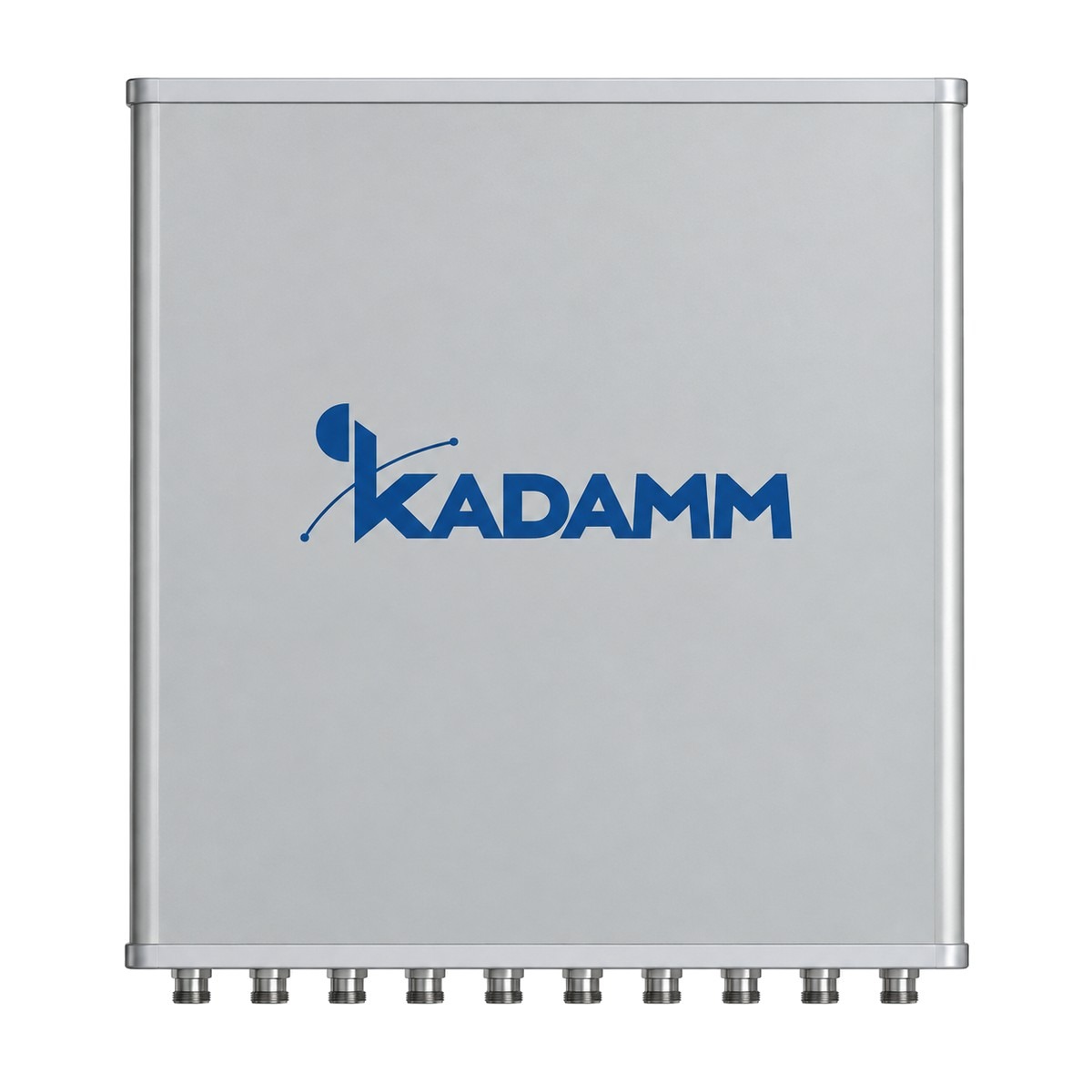

| Параметр | KADAMM K833172121 | KADAMM K833172722 | KADAMM K832182120 | KADAMM K835182123 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–2170 МГц | 1710–2690 МГц | 1710–2170 МГц | 1710–2170 МГц |
| Усиление | 21 дБи | 21,5 дБи | 19,5 дБи | 22,6 дБи |
| Луч по горизонтали | 26° | 30° | 33° | 12° |
| Поляризация | ±45° | ±45° | ±45° | ±45° |
| Электрический наклон | 6° | 2–10° | 2–12° | 6° |
| Порты | 6 | 6 | 4 | 10 |
| Габариты | 1460 × 398 × 105 мм | 1360 × 446 × 165 мм | 1460 × 400 × 150 мм | 800 × 900 × 107 мм |
| Масса | 20 кг | 24 кг | 20,2 кг | 29 кг |
