KADAMM K804902718v06 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18 дБи, 8 портов, RET

KADAMM K804902718v06 — секторная панельная антенна для базовой станции диапазона 698–862 / 880–960 / 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

По техническим описаниям KADAMM K804902718v06 и соседняя модель KADAMM K804902718v01 расходятся так: у K804902718v06 полосы 698–862, 880–960 и 1710–2690 МГц, у K804902718v01 — 698–960 и 1710–2690 МГц; у K804902718v06 габариты 2680 × 355 × 165 мм, у K804902718v01 — 1980 × 379 × 177 мм; у K804902718v06 масса 30,5 кг, у K804902718v01 — 28,8 кг.

Ширина луча в горизонтальной плоскости — 65°/65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 17 дБ. Систем излучателей — 4, портов — 8; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — ≥30 дБ.

В вертикальной плоскости луч всего 9,1 ± 0,7°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. Электрический наклон — 2–12°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Механический наклон кронштейна (0–8°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Качество диаграммы видно по цифрам: усиление — до 18 дБи; отношение вперёд/назад — более 25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2680 × 355 × 165 мм; масса 30,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1156 / 350 / 1373 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K804902718v06 — 4 системы излучателей, 8 портов.

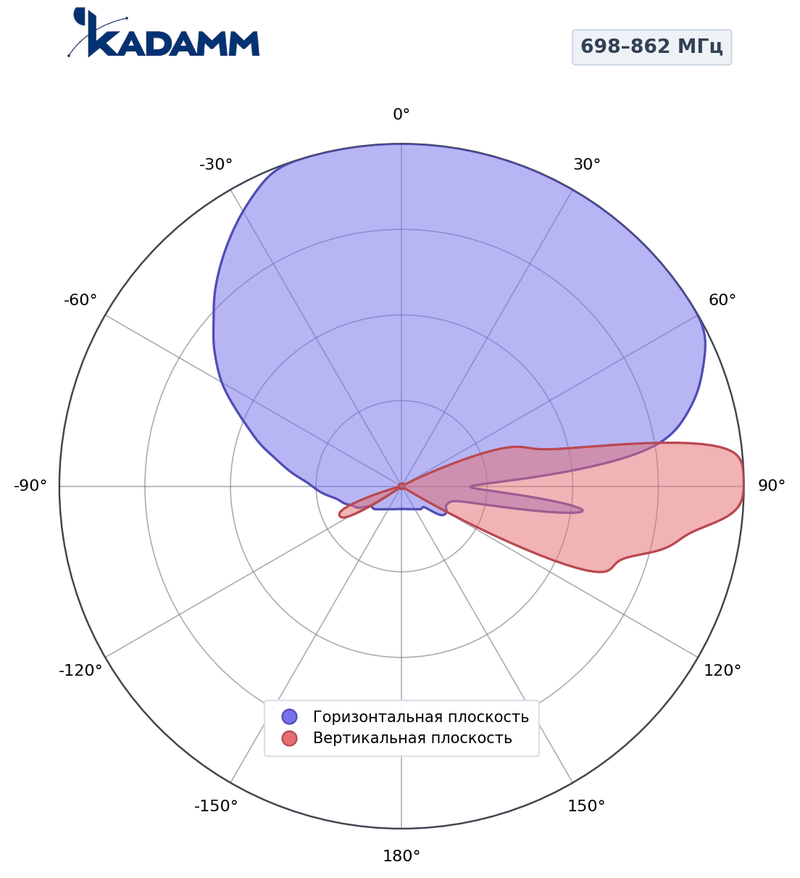

698–862 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 69–70°, по вертикали 8,3–9,1°, усиление в максимуме 16,4–16,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

698–862 МГц, вертикальная плоскость, массив R1По вертикали 8,3–9,1°, усиление в максимуме 16,4–16,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

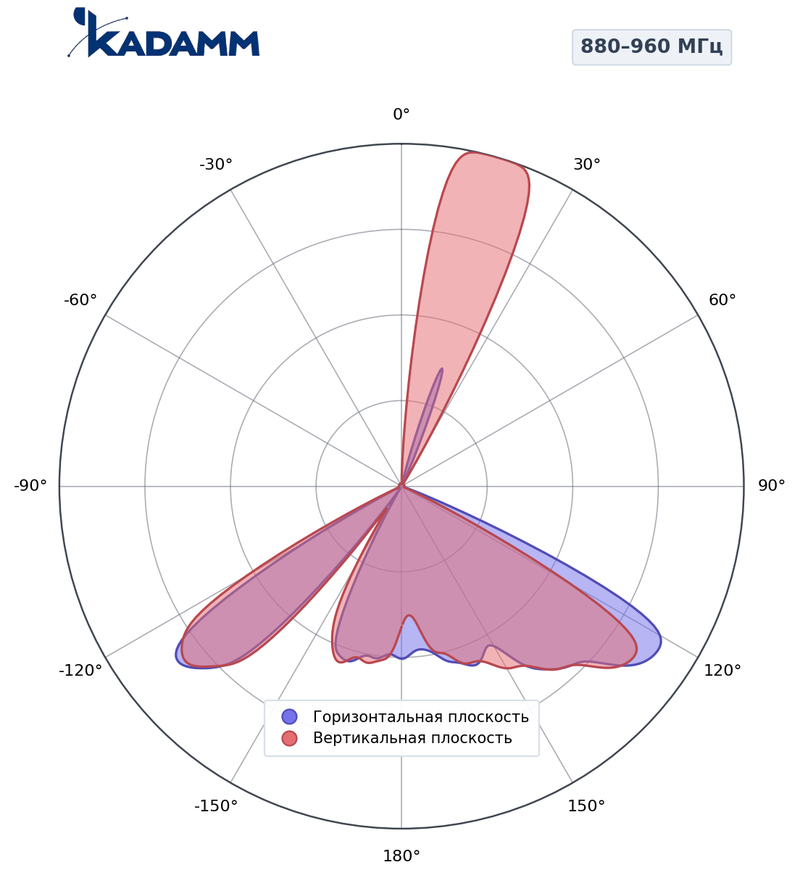

880–960 МГц, горизонтальная и вертикальная плоскости, массив R2Главный лепесток по горизонтали 66 ± 2°, по вертикали 7,7 ± 0,5°, усиление в максимуме 16,8 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

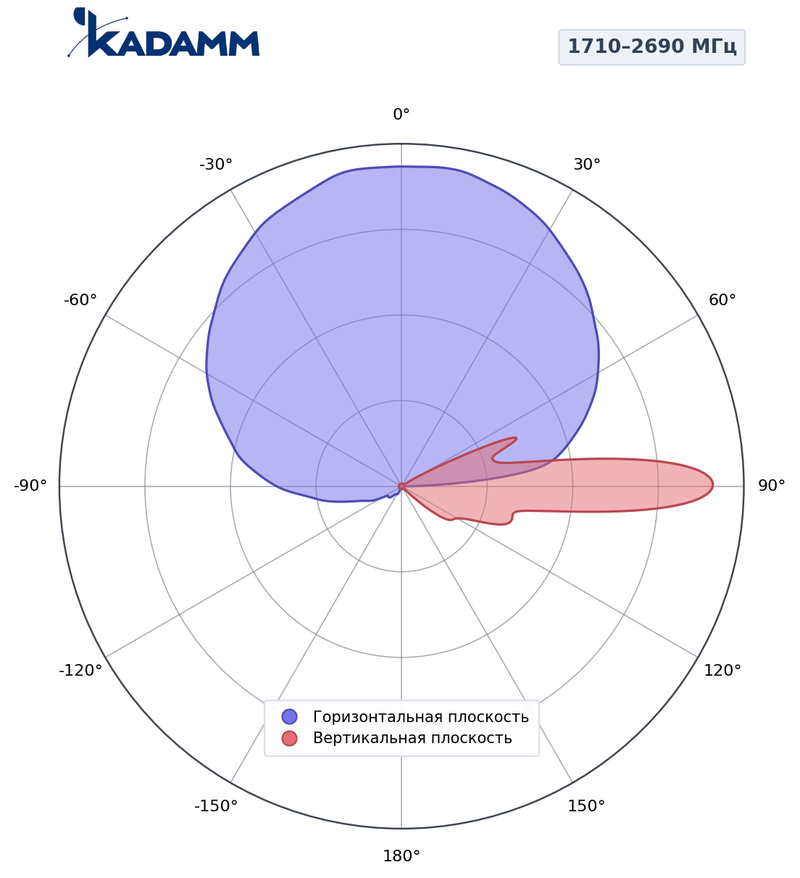

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y2Главный лепесток по горизонтали 60–67°, по вертикали 5–7,3°, усиление в максимуме 17,1–18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Главный лепесток по горизонтали шириной 65° во всех диапазонах по уровню половинной мощности; по вертикали — 5–9,1°. Задний лепесток ниже главного минимум на 25 дБ.

Массив R1: 698–862 МГц

Массив R2: 880–960 МГц

Массив Y1/Y2: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K804902718v06 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804902718v06.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804902718v06 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804902718v06 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804902718v06 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804902718v06 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 780 МГц (середина полосы 698–862 МГц): L = 32,45 + 20·lg 780 + 20·lg 1 = 90,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,3 = −32,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 8,3°) — около 152 м, верхняя — около 603 м.

Сети и службы в полосах K804902718v06:

Перед заказом KADAMM K804902718v06 сверьте с проектом:

• Частоты оборудования — внутри 698–862, 880–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804902718v06 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K804902718v06 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K804902718v06: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K804902718v06 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K804902718v06 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K804902718v06 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 3015 × 460 × 260 мм.
